Изготовление промежуточных шестерен

Промежуточная шестерня, часто называемая в технической литературе паразитной, выполняет две основные задачи. Первая заключается в изменении направления вращения ведомого вала. В простой паре из двух зубчатых колес валы вращаются в противоположные стороны. Установка одного промежуточного звена позволяет ведущему и ведомому колесам вращаться в одном направлении.

Вторая задача - передача крутящего момента между валами, оси которых разнесены на значительное расстояние. Это избавляет конструкторов от необходимости изготовления шестерен гигантского диаметра, что существенно снижает металлоемкость и инерционность привода.

При изготовлении таких деталей важно понимать, что промежуточное колесо не влияет на общее передаточное число системы, так как оно определяется только соотношением зубьев первого и последнего элементов цепи. Его точность напрямую влияет на плавность хода и уровень шума всей многоступенчатой передачи.

Техническая специфика работы промежуточной шестерни заключается в двойном контакте каждого зуба за один оборот. Если обычная шестерня входит в зацепление только с одним соседом, промежуточная одновременно или последовательно взаимодействует и с ведущим, и с ведомым колесом. Это означает, что количество циклов нагружения металла вдвое выше, чем у крайних элементов передачи.

Кроме того, зубья промежуточного звена испытывают знакопеременные нагрузки. Одна сторона зуба нагружается при контакте с ведущей шестерней, а другая - при передаче усилия на ведомую.

При изготовлении промежуточных шестерен этот фактор диктует необходимость использования сталей с максимально высоким пределом усталостной прочности. Несоблюдение технологии упрочнения ведет к быстрому выкрашиванию закаленного слоя и появлению микротрещин у основания зуба уже через несколько месяцев интенсивной эксплуатации оборудования.

Для изготовления промежуточных колес, работающих в условиях повышенной цикличности, применяют легированные конструкционные стали с отличной сопротивляемостью износу.

В отечественной практике базовым вариантом является сталь 40Х или 45, прошедшая процедуру улучшения. Для тяжелонагруженных узлов, таких как газораспределительные механизмы двигателей или коробки передач спецтехники, выбирают цементируемые стали марок 18ХГТ, 20ХН3А или 12Х2Н4А.

Наличие никеля и хрома в составе этих сплавов обеспечивает высокую ударную вязкость при экстремально твердой поверхности. При производстве промежуточных шестерен для станков часто используют азотируемую сталь 38Х2МЮА, которая позволяет получить сверхтвердый слой без термических деформаций детали.

Правильный подбор металла на этапе проектирования гарантирует, что «посредник» не станет слабым звеном в цепи и обеспечит надежную работу всего агрегата в течение 15-20 тысяч моточасов.

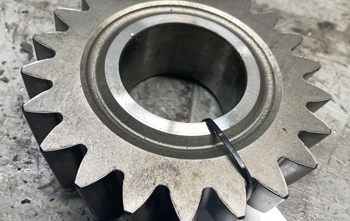

В отличие от ведущих шестерен, которые жестко фиксируются на валу, промежуточные часто вращаются свободно на неподвижных оси или пальце. Это накладывает особые требования к точности внутреннего отверстия.

При изготовлении таких деталей отверстие обрабатывается по высшим квалитетам точности, обычно это 6-й или 7-й класс. Часто внутрь запрессовывается бронзовая втулка или устанавливается игольчатый подшипник.

Техническая задача мастера - обеспечить идеальную перпендикулярность оси отверстия к плоскости зубчатого венца. Малейший перекос в 0,02 мм приведет к тому, что шестерня будет работать на излом, вызывая неравномерный износ зубьев по ширине.

При производстве чистовая обработка отверстия выполняется методом внутреннего шлифования или прецизионного развертывания после завершения всех этапов термического упрочнения, что гарантирует плавность вращения без рывков и заеданий.

Боковой зазор в передачах с промежуточными шестернями суммируется, что требует особого внимания при расчетах. Люфт необходим для компенсации теплового расширения и размещения смазки, однако его избыток ведет к возникновению ударных нагрузок при каждом пуске или изменении скорости. В системе с тремя шестернями суммарный люфт может стать причиной сильных вибраций и характерного металлического звона.

При изготовлении промежуточных шестерен на заказ инженеры стремятся минимизировать отклонения шага и профиля зуба. Использование зубошлифовального оборудования позволяет достичь высокой точности зацепления, при которой зазоры остаются стабильными во всем диапазоне рабочих температур.

Если люфт превышает допустимые нормы на 30%, это свидетельствует о критическом износе зубьев или посадочной оси, что требует немедленной замены деталей для предотвращения поломки всего редуктора.

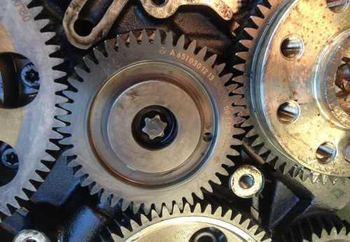

Эффективное охлаждение и смазка промежуточной шестерни важны из-за интенсивного тепловыделения при двойном контакте. В мощных двигателях и редукторах масло подается непосредственно в зону зацепления через специальные форсунки или каналы в оси, на которой вращается шестерня. При изготовлении осей для промежуточных колес часто предусматривают внутренние масляные полости и радиальные отверстия для подвода смазки к подшипникам скольжения.

Наличие абразивных частиц в масле для промежуточного звена особенно опасно: микрочастицы будут повреждать рабочие поверхности с обеих сторон зуба. Регулярный контроль чистоты масла и использование фильтров тонкой очистки позволяют продлить срок службы шестерни.

Правильно организованный поток смазки не только снижает трение, но и эффективно удаляет продукты износа из зоны контакта, предотвращая их повторное попадание в зацепление.

Использование косозубого профиля при изготовлении промежуточных шестерен позволяет радикально снизить уровень шума и вибрации механизма. В косозубой передаче зубья входят в контакт плавно, что исключает резкие динамические импульсы. Технически это обеспечивается увеличенным коэффициентом перекрытия, когда в каждый момент времени нагрузку несут одновременно две или три пары зубьев.

Для промежуточного звена это особенно актуально, так как оно работает в резонансной зоне между двумя другими валами. Однако при проектировании таких шестерен необходимо учитывать возникновение осевых сил, стремящихся сдвинуть шестерню вдоль оси. При производстве этот фактор компенсируют установкой упорных шайб или подбором подшипников с высокой осевой грузоподъемностью.

Косозубые промежуточные передачи являются стандартом для автомобильных трансмиссий и скоростных промышленных приводов, обеспечивая тихую и долговечную работу узла.

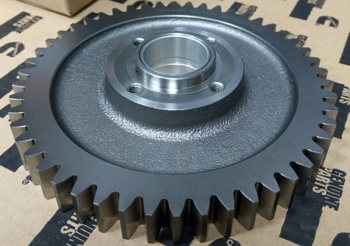

Повышенная вибрация в узле с промежуточной шестерней часто вызвана отклонением формы зубчатого венца от идеального круга или разницей в массе отдельных участков детали. При изготовлении шестерен большого диаметра (свыше 300 мм) обязательна динамическая балансировка.

Технически дисбаланс приводит к возникновению переменных центробежных сил, которые разбивают посадочные втулки и оси. Спектральный анализ шума позволяет отличить износ подшипника от дефекта геометрии зубьев. Если частота вибрации совпадает с частотой вращения промежуточного вала, деталь подлежит демонтажу и проверке на биение.

На современных предприятиях зубофрезерование и финишная шлифовка выполняются за одну установку заготовки, что гарантирует идеальную соосность посадочного места и делительной окружности, сводя риск возникновения резонансных колебаний к минимуму.

Воссоздание промежуточной шестерни при отсутствии чертежей требует высокой квалификации инженера. Процесс начинается с тщательного обмера изношенного изделия. Главное - точно определить модуль зацепления, который у импортных образцов может быть дюймовым (питчевым).

При изготовлении дубликата важно учитывать износ: расчеты ведутся исходя из теоретического профиля до начала эксплуатации. Для этого используют формулы восстановления делительного диаметра по шаговому расстоянию и толщине зуба у основания. Применение координатно-измерительных машин позволяет оцифровать профиль с точностью до 0,001 мм.

После создания 3D-модели технолог подбирает оптимальный режущий инструмент. Точный расчет гарантирует, что новая промежуточная шестерня обеспечит правильное пятно контакта с обоими соседними колесами, исключая риск заклинивания и преждевременного разрушения восстановленного узла.

Хонингование - операция чистовой доводки зубьев, которая выполняется после зубофрезерования и закалки. Процесс заключается в обработке поверхностей зубьев специальными абразивными головками (хонами). При изготовлении промежуточных шестерен эта процедура позволяет достичь шероховатости на уровне 0,2 мкм.

Технический смысл хонингования - создание на металле микрорельефа, который идеально удерживает масляную пленку. Гладкие поверхности снижают потери мощности на трение и существенно замедляют процесс нагрева редуктора. Для промежуточных шестерен, испытывающих двойное трение, это критически важно.

Качественно отхонингованная шестерня работает практически бесшумно и не требует длительной приработки в составе механизма. Данная технология позволяет увеличить срок службы зубчатой пары, предотвращая появление задиров при экстремальных нагрузках.
