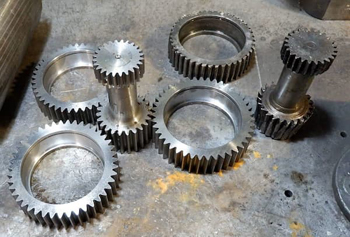

Изготовление цилиндрических шестерен

Модуль - основной параметр, определяющий геометрические размеры и прочностные характеристики цилиндрической шестерни. Математически он представляет собой отношение диаметра делительной окружности к числу зубьев и измеряется в миллиметрах. При изготовлении шестерен модуль служит базой для выбора режущего инструмента, так как профиль фрезы должен строго соответствовать этому значению.

Согласно государственному стандарту 9563-60 существуют два ряда стандартных модулей. Использование значений из первого ряда приоритетно для обеспечения взаимозаменяемости деталей. Чем больше величина модуля, тем крупнее и прочнее зуб, но тем больше габариты всей передачи. Точный расчет модуля на этапе проектирования позволяет добиться оптимального баланса между компактностью редуктора и его способностью передавать заданный крутящий момент без разрушения металла в основании зуба.

Точность изготовления цилиндрических передач регламентируется стандартом 1643-81, который выделяет 12 степеней. Для большинства современных машин актуальны с 5-й по 8-ю.

Шестая степень точности считается повышенной и применяется в высокоскоростных узлах, где окружная скорость превышает 10 метров в секунду. Такие шестерни требуют обязательного зубошлифования и обеспечивают минимальный уровень шума.

Седьмая степень является основной в общем машиностроении, она подходит для станков и автомобилей среднего класса. Восьмая допускает большие отклонения шага и профиля, поэтому используется в тихоходных механизмах с невысокими требованиями к плавности хода.

Переход от одной степени к другой существенно меняет трудоемкость производства. Например, изготовление деталей 6-й степени обходится на 40% дороже 8-й из-за необходимости применения прецизионного оборудования и многократного контроля.

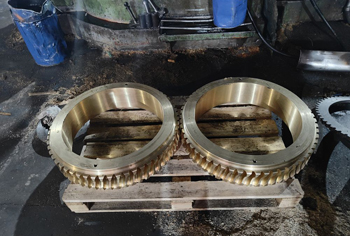

Косозубые цилиндрические шестерни обладают значительно большей несущей способностью по сравнению с прямозубыми деталями тех же габаритов. Технически это объясняется увеличением коэффициента перекрытия: в каждый момент времени нагрузку воспринимают одновременно две или три пары зубьев. Кроме того, наклонный зуб имеет большую фактическую длину контакта, что распределяет давление по большей площади металла.

Изготовление косозубых передач позволяет снизить динамические нагрузки, обеспечивая бесшумность работы на высоких оборотах. Однако при проектировании необходимо учитывать возникновение осевой силы, стремящейся сдвинуть шестерню вдоль вала. Этот фактор компенсируется установкой радиально-упорных подшипников.

Косозубые пары незаменимы в трансмиссиях грузовой техники и мощных промышленных приводах, где прямозубые колеса не выдержали бы пиковых моментов сопротивления.

Цементация - наиболее эффективный метод химико-термического упрочнения цилиндрических шестерен из малоуглеродистых сталей типа 20Х или 18ХГТ. Процесс заключается в насыщении поверхностного слоя металла углеродом в газовой среде при температуре около +900 градусов. Последующая закалка формирует на зубьях слой сверхвысокой твердости (до 62 единиц по шкале Роквелла) на глубину до 1,5 или 2 мм.

Технический смысл цементации состоит в создании структуры «пирога»: твердая корка успешно сопротивляется истиранию и контактной усталости, а вязкая «начинка» поглощает энергию ударов, предотвращая поломку зуба у основания. Это особенно важно для шестерен, работающих в условиях переменных нагрузок.

Качественно проведенная цементация позволяет увеличить долговечность редуктора в разы по сравнению с деталями, прошедшими простую объемную закалку в печи.

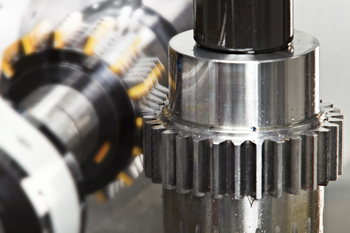

Шевингование - операция финишной обработки зубьев, выполняемая после нарезания, но до окончательной термической закалки. Процесс осуществляется специальным инструментом: шевером, который в процессе взаимной обкатки соскабливает с поверхности зубьев тончайшие слои металла толщиной в несколько микрон.

Главная техническая цель шевингования - исправление погрешностей профиля и шага, возникших при черновом зубофрезеровании. При изготовлении шестерен эта процедура позволяет достичь высокой плавности хода и существенно снизить уровень вибраций в собранном узле. Гладкая поверхность зубьев после шевингования способствует образованию устойчивой масляной пленки, что исключает риск появления задиров в период приработки пары.

Данная технология экономически превосходит зубошлифование для деталей средних классов точности, обеспечивая стабильное качество при серийном выпуске продукции.

Шевронная шестерня представляет собой конструкцию с двойным косым зубом, имеющим форму латинской буквы V. Главное техническое преимущество шеврона перед косозубой шестерней заключается в полной взаимной компенсации осевых усилий внутри самой детали. Это избавляет валы и опоры корпуса от паразитных нагрузок, что позволяет передавать колоссальные мощности без риска смещения механизмов.

Шевронные передачи обладают самым высоким коэффициентом перекрытия и работают максимально мягко. При изготовлении шевронных колес требуется высочайшая точность совмещения двух половин зубчатого венца в средней части. Любое несовпадение приведет к концентрации напряжений и быстрому разрушению металла.

Несмотря на высокую трудоемкость производства, шевронные шестерни - единственно надежное решение для главных редукторов морских судов, мощных турбин и прокатных станов металлургических комбинатов.

Внутреннее зацепление, при котором зубья расположены на вогнутой поверхности кольца, позволяет создавать планетарные передачи с уникальной компактностью. С технической стороны такая схема обладает повышенной нагрузочной способностью, так как выпуклая поверхность зуба малой шестерни контактирует с вогнутой поверхностью большого колеса, что увеличивает площадь пятна контакта.

При изготовлении таких венцов обеспечивается высокий КПД и низкий уровень шума. Основная сложность производства - необходимость применения зубодолбежных станков, где режущий инструмент совершает возвратно-поступательные движения внутри заготовки.

При проектировании важно учитывать риск интерференции - соударения вершин зубьев при входе в контакт, что требует специальной коррекции профиля. Качественно изготовленное внутреннее зацепление гарантирует надежную работу поворотных механизмов кранов и высокоточных приводов следящих систем.

Проверка пятна контакта - обязательный этап выходного контроля для цилиндрических пар, работающих под нагрузкой. На поверхность зубьев одной шестерни наносится тонкий слой индикаторной краски (берлинской лазури), после чего пара проворачивается в собранном корпусе или на обкаточном стенде.

При правильном изготовлении и монтаже пятно контакта должно располагаться симметрично в средней части зуба и занимать не менее половины рабочей поверхности. Если след краски смещен к одному из торцов, это свидетельствует о перекосе осей или деформации валов. Технически такое отклонение приведет к локальному перегреву и выкрашиванию металла уже через несколько часов работы.

Контроль пятна контакта позволяет вовремя произвести регулировку зацепления или выявить брак мехобработки до момента окончательной сдачи агрегата заказчику, обеспечивая долговечность всего редукторного узла.

Зубошлифование - завершающая операция при изготовлении цилиндрических шестерен 5-й и 6-й степеней точности. Оно проводится после окончательной закалки для устранения температурных поводок и коробления металла.

Технически шлифование на специализированных станках позволяет восстановить идеальную эвольвентную форму профиля с допуском в несколько микрон. Гладкая поверхность зубьев с шероховатостью не более 0,4 мкм способствует созданию устойчивого гидродинамического режима смазки. Это полностью исключает металлический контакт в паре даже при пиковых оборотах.

Шлифованные шестерни отличаются минимальными потерями на трение, что повышает КПД редуктора на 2 или 3 процента. Несмотря на высокую стоимость процесса, зубошлифование является единственным способом обеспечить надежность турбокомпрессоров и высокоточных делительных механизмов, где недопустимы даже малейшие ошибки шага зацепления.

Применение полимерных материалов при производстве шестерен оправдано в узлах с невысокими нагрузками, где требуется работа без смазки или низкий уровень шума.

Капролон обладает отличными антифрикционными свойствами и способностью поглощать вибрации в 10 раз эффективнее стали. Техническая особенность пластиковых шестерен - их высокая податливость, позволяющая компенсировать погрешности монтажа валов.

При изготовлении деталей из текстолита достигается высокая прочность за счет тканевого армирования, что позволяет им работать в условиях сильных ударов. Однако важно учитывать низкую теплопроводность пластмасс и их склонность к термическому расширению при нагреве свыше 80 градусов.

Изготовление таких шестерен ведется методом механической обработки на токарно-фрезерных станках. Использование полимеров является рациональным решением для офисной техники, пищевого оборудования и бытовых приборов, обеспечивая их бесшумную и долговечную эксплуатацию.
