Зубошлифование

Зубошлифование позволяет достигать 3-4 степени точности по ГОСТу 1643-81, потому что оборудование минимизирует любые отклонения профиля. Погрешность шага часто не превышает 0,002 мм, особенно если мастера используют современные станки с ЧПУ.

Этот метод исправляет искажения, которые возникают при нарезании зубьев или после термической закалки металла. Чистота поверхности достигает значений Ra 0,4 мкм, так как абразивные зерна снимают слой металла очень тонкими пластами. Такие параметры необходимы для высокоскоростных редукторов и авиационных двигателей, где важна безупречная плавность хода.

Чтобы исключить риск брака в партии, специалисты контролируют параметры зацепления с помощью координатно-измерительных машин. Когда колесо проходит финишную отделку, станок автоматически компенсирует износ шлифовального круга.

Правильная настройка режимов подачи предотвращает появление прижогов и сохраняет исходную твердость материала. Процесс значительно снижает уровень шума при работе механизма, так как пятно контакта распределяется равномерно по всей поверхности зуба. В результате заказчик получает надежный узел с высоким коэффициентом полезного действия и долгим ресурсом эксплуатации.

Термическая обработка часто вызывает коробление металла и искажение геометрии шестерни, потому что внутренние напряжения меняют структуру материала. Зубошлифование становится основным способом восстановления точных размеров после того, как деталь приобрела высокую твердость. Мастера удаляют тонкий слой окалины и исправляют биение венца, которое возникло в процессе нагрева и резкого охлаждения.

Этот этап гарантирует правильное зацепление зубьев под нагрузкой и исключает преждевременный износ узла. Если оставить дефекты формы, механизм будет работать с сильной вибрацией и быстро выйдет из строя.

Применение абразивных кругов позволяет обрабатывать стали с твердостью 60 HRC и выше, когда обычный режущий инструмент уже не справляется. Специалисты подбирают режимы так, чтобы не допустить перегрева поверхности и сохранить закаленный слой неизменным. Использование обильного охлаждения помогает эффективно отводить тепло из зоны контакта инструмента с заготовкой. Финишная обработка делает поверхность зеркально гладкой, что снижает трение и уменьшает нагрев масла в редукторе.

Профильное шлифование выполняют дисковым кругом, который по форме в точности повторяет впадину между зубьями. Этот метод выбирают для обработки крупномодульных колес или шестерен с нестандартным профилем. Инструмент последовательно проходит каждую впадину, поэтому процесс требует больше времени по сравнению с другими техниками. Точность формы зуба здесь зависит от качества правки круга и жесткости шпинделя станка. Такую технологию часто применяют в единичном производстве или при изготовлении уникальных деталей для тяжелого машиностроения.

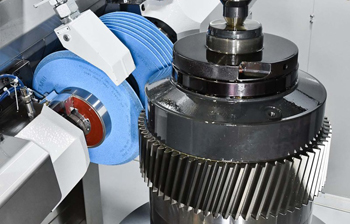

Червячное шлифование напоминает процесс обкатки, когда инструмент в виде абразивного червяка вращается синхронно с заготовкой. Такая методика обеспечивает очень высокую производительность, потому что обработка идет непрерывно по всему венцу. Специалисты используют этот способ в массовом производстве автомобильных и тракторных шестерен. Абразивный червяк имеет большую длину режущей кромки, из-за чего он изнашивается медленнее дискового круга.

Выбор метода зависит от модуля зуба, серийности заказа и требований к финальной точности изделия. Оба способа позволяют достигать высокого класса чистоты поверхности при соблюдении технологических режимов.

Прижоги возникают из-за избыточного выделения тепла в зоне резания, когда абразивные зерна начинают просто тереть металл. Чтобы охлаждающая жидкость легче проникала в зону контакта, используют специальные круги с открытой структурой.

Высокая скорость вращения инструмента требует мгновенного отвода жара, так как температура может подняться выше +800℃. Если на поверхности зуба появляются темные пятна, твердость закаленного слоя на этом участке резко падает. Специалисты проводят регулярную правку абразива для обнажения новых острых зерен и сохранения режущей способности.

Правильный подбор СОЖ и способа ее подачи играет решающую роль в защите металла от перегрева. Мастера направляют струю жидкости под большим давлением точно в место соприкосновения круга с шестерней. Процесс требует постоянного контроля режимов подачи, потому что слишком глубокое врезание неизбежно приведет к термическим дефектам. Когда работают с высоколегированными сталями, скорость перемещения стола выбирают особенно осторожно.

Чистовая стадия шлифовки проходит с минимальным съемом металла, что исключает возникновение опасных внутренних напряжений.

Обработка колес большого диаметра требует применения мощных станков с массивной станиной и высокой грузоподъемностью стола. Шлифование шестерен весом в несколько тонн и диаметром более 2000 мм выполняют для нужд горнодобывающей промышленности.

При работе с такими объектами важно учитывать тепловую деформацию металла, потому что долгий цикл обработки вызывает нагрев всей заготовки. Специалисты используют датчики температуры и системы компенсации, чтобы размеры оставались в пределах допуска. Точность профиля крупных зубьев влияет на надежность огромных мельниц и экскаваторов.

Когда шлифуют крупногабаритные детали, время операции может составлять несколько десятков часов. Оборудование настраивают так, чтобы оно поддерживало стабильность параметров на протяжении всего цикла. Профильное шлифование здесь считается более выгодным методом, потому что дисковые круги легче адаптировать под большие модули.

Специалисты проверяют геометрию каждого зуба непосредственно на станке с помощью портативных измерительных систем. Качественная отделка венца снижает динамические нагрузки в мощных приводах и предотвращает поломку зубьев под давлением.

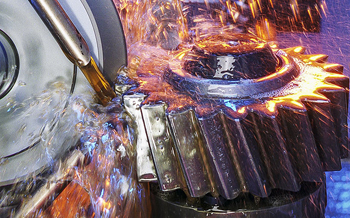

При зубошлифовании используют специальные масла или эмульсии с высокими смазочными и охлаждающими свойствами. Жидкость подают в зону резания под давлением до 10 или 20 бар, чтобы она могла пробить воздушный поток от быстро вращающегося круга. При этом следят за чистотой СОЖ, потому что металлический шлам и частицы абразива могут поцарапать поверхность зуба. В системе циркуляции обязательно устанавливают магнитные сепараторы и фильтры тонкой очистки до 5 мкм.

Состав жидкости должен предотвращать налипание стружки на инструмент и защищать деталь от мгновенной коррозии. Когда работают с эльборовыми кругами, требования к фильтрации масла становятся еще более строгими. Специалисты контролируют температуру состава в баке, так как перегретая эмульсия теряет свою эффективность. Правильное направление струи гарантирует, что охлаждение происходит равномерно по всей высоте зуба. Процесс вымывания отходов резания из впадин обеспечивает стабильную работу станка в течение всей смены.

Финальный контроль шестерни включает замеры профиля, направления зуба и накопленной погрешности шага по всему венцу. Специалисты используют автоматизированные зубоизмерительные центры, которые сканируют поверхность с точностью до 0,001 мм.

Приборы строят графики отклонений и сравнивают их с требованиями чертежа или стандартами ISO. Если обнаруживают несоответствие, оператор вносит правки в программу станка для корректировки параметров следующей детали. Качественная проверка гарантирует, что шестерня будет работать плавно и без лишних вибраций.

Шероховатость поверхности оценивают с помощью профилометров в нескольких точках по длине зуба. Для поиска скрытых дефектов типа прижогов или микротрещин применяют метод магнитопорошковой дефектоскопии или травление. Когда важна надежность, проводят проверку пятна контакта на краску в паре с эталонным колесом. Правильное расположение отпечатка подтверждает идеальную геометрию зацепления под нагрузкой.

Шум в механизме возникает из-за микроударов при входе зубьев в зацепление, когда их профиль имеет погрешности. Зубошлифование исправляет форму эвольвенты и устраняет отклонения шага, что делает контакт плавным и непрерывным. Специалисты добиваются такой точности, при которой шумность передачи снижается на 10 или 15 дБ. Когда поверхность имеет низкую шероховатость, трение между деталями уменьшается и звуковой фон становится ровным.

Тихая работа редуктора свидетельствует о правильном распределении нагрузки и об отсутствии динамических перегрузок. Специалисты рассчитывают модификацию профиля зуба так, чтобы компенсировать прогиб валов под давлением. Процесс создания поднутрений или скруглений у кромок предотвращает крошение металла и снижает гул при высоких оборотах.

После шлифовки зубья имеют зеркальный блеск, который способствует образованию устойчивой масляной пленки. В результате детали скользят друг по другу почти беззвучно, что значительно продлевает срок службы подшипников.

Для зубошлифования выбирают круги из белого электрокорунда или абразивы на основе кубического нитрида бора, который называют эльбором. Корундовые инструменты дешевле и хорошо подходят для большинства конструкционных сталей с умеренной твердостью. Круги на керамической связке применяют, потому что они отлично сохраняют профиль и легко поддаются правке.

Эльборовые инструменты обладают экстремальной твердостью и высокой термостойкостью, что делает их незаменимыми при обработке закаленных сплавов. Такие круги изнашиваются очень медленно и обеспечивают стабильный размер отверстий в большой партии.

Выбор зернистости зависит от требуемого класса шероховатости и величины припуска на обработку. Крупное зерно мастера используют для черновых проходов, когда нужно быстро снять основной слой металла. Мелкозернистые абразивы подходят для финишной доводки и получения зеркальной поверхности зуба. Специалисты учитывают структуру круга, так как пористые инструменты лучше отводят тепло и реже вызывают прижоги.

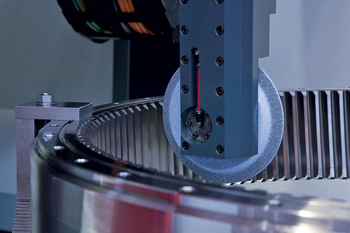

Шлифование внутренних зубьев требует использования специальных компактных головок, которые могут свободно перемещаться внутри детали. Мастера применяют метод профильного шлифования, когда инструмент последовательно обрабатывает каждую впадину кольца.

Процесс технически сложнее наружной обработки из-за ограниченного пространства и трудностей с отводом стружки. Специалисты настраивают подачу СОЖ так, чтобы жидкость под давлением вымывала шлам из глубокого отверстия. Точность внутреннего венца важна для планетарных передач и зубчатых муфт спецтехники.

Оборудование для внутренней шлифовки должно обладать высокой жесткостью шпинделя для предотвращения вибраций при работе с длинными оправками. Для выверки соосности венца и базовых поверхностей заготовки используют высокоточные измерительные системы. Когда деталь имеет большой диаметр, применяют станки с вертикальным расположением шпинделя для удобства загрузки.

Длительность зубошлифования зависит от модуля зуба, диаметра колеса, величины припуска и требуемого класса точности. Когда используют высокопроизводительные методы червячной обкатки, на небольшую шестерню тратят от 15 до 40 минут. Если деталь имеет крупный модуль и сложный профиль, цикл обработки может растянуться на несколько часов.

Профильное шлифование дисковым кругом обычно идет медленнее, потому что инструмент перемещается от впадины к впадине. Специалисты стремятся сократить время цикла за счет автоматизации загрузки и применения современных режимов резания.

На общую продолжительность работ также влияет необходимость проведения частых правок абразивного инструмента. Мастера используют алмазные ролики с ЧПУ для мгновенного восстановления формы круга прямо в процессе цикла. Время наладки станка под новую деталь может составлять от 1 до 3 часов, поэтому серийные заказы выполнять выгоднее. Профессиональное программирование траекторий движения позволяет исключить холостые ходы шпинделя и стола.

Метод обкатки основан на воспроизведении процесса зацепления пары шестерен, где роль одного из колес выполняет абразивный инструмент. Мастера настраивают станок так, чтобы заготовка и круг вращались синхронно согласно передаточному отношению. В процессе движения режущие кромки формируют эвольвентный профиль зуба без использования специальных фасонных инструментов.

Технология позволяет получать очень высокую точность шага и взаимного расположения поверхностей. Этот способ выбирают для серийного производства стандартных цилиндрических и косозубых передач.

При методе обкатки контакт происходит в нескольких точках одновременно, что способствует равномерному распределению нагрузки на станок. Мастера используют абразивные червяки или тарельчатые круги для реализации этой схемы движения. Процесс требует сложной настройки кинематических связей оборудования для исключения погрешностей профиля. Современные станки с ЧПУ выполняют эту синхронизацию программно, что значительно упрощает наладку под разные типы шестерен.

Низкая шероховатость поверхности зубьев способствует сохранению масляной пленки и снижает риск возникновения задиров при трении. Специалисты добиваются зеркального блеска стенок, потому что микроскопические выступы на металле могут стать очагами разрушения. Когда поверхности гладкие, контактное напряжение распределяется равномерно и риск появления питтинга значительно уменьшается.

Процесс зубошлифования позволяет убрать следы фрезерования, которые действуют как концентраторы напряжений. В результате ресурс зубчатой пары увеличивается в 2 или 3 раза по сравнению с деталями без финишной отделки. Для самых ответственных узлов параметры шероховатости контролируют на уровне Ra 0,4–0,2 мкм.

Гладкие зубья меньше греются в процессе работы, что положительно сказывается на химической стабильности смазочного масла. Правильный микрорельеф поверхности помогает деталям быстрее пройти период обкатки без повреждения структуры металла. Для достижения экстремальных показателей чистоты используют финишное полирование абразивными лентами или пастами.
