Шлифовальные станки

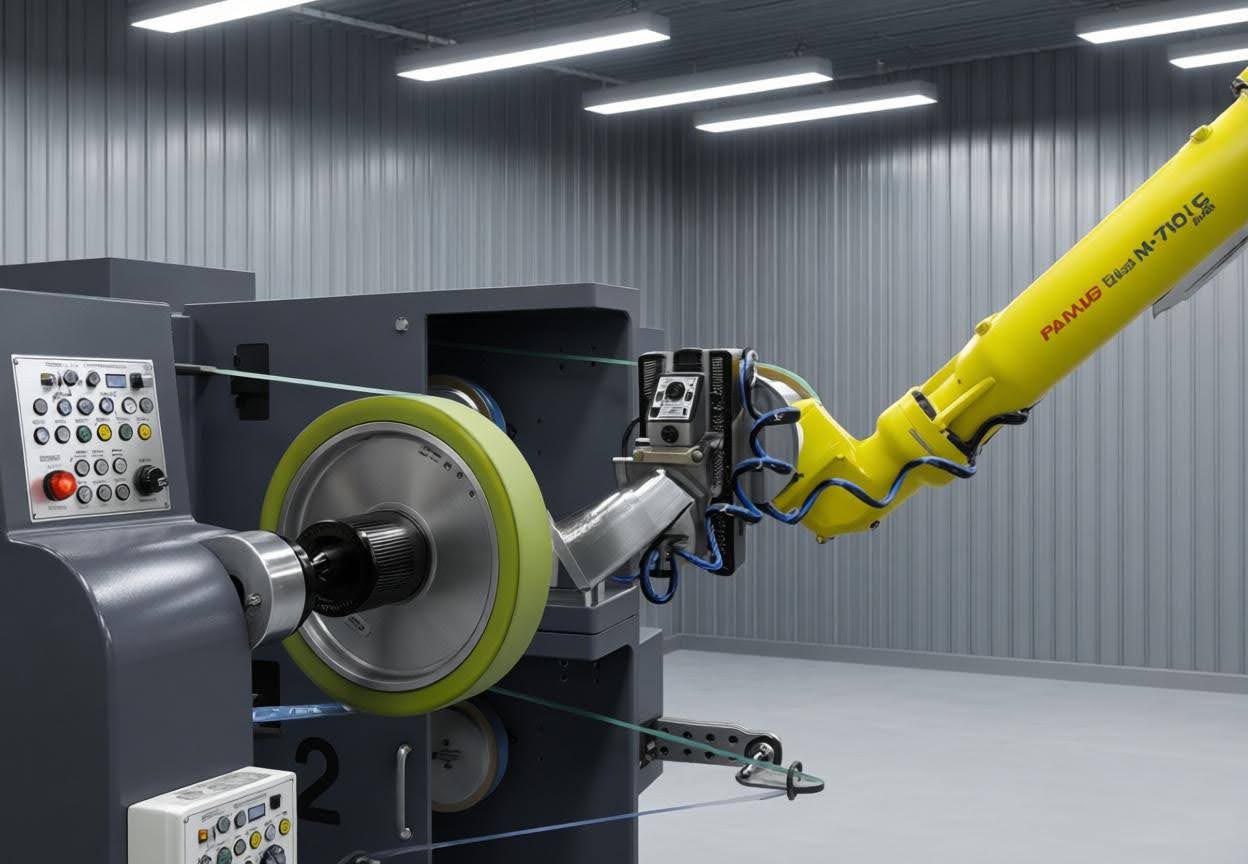

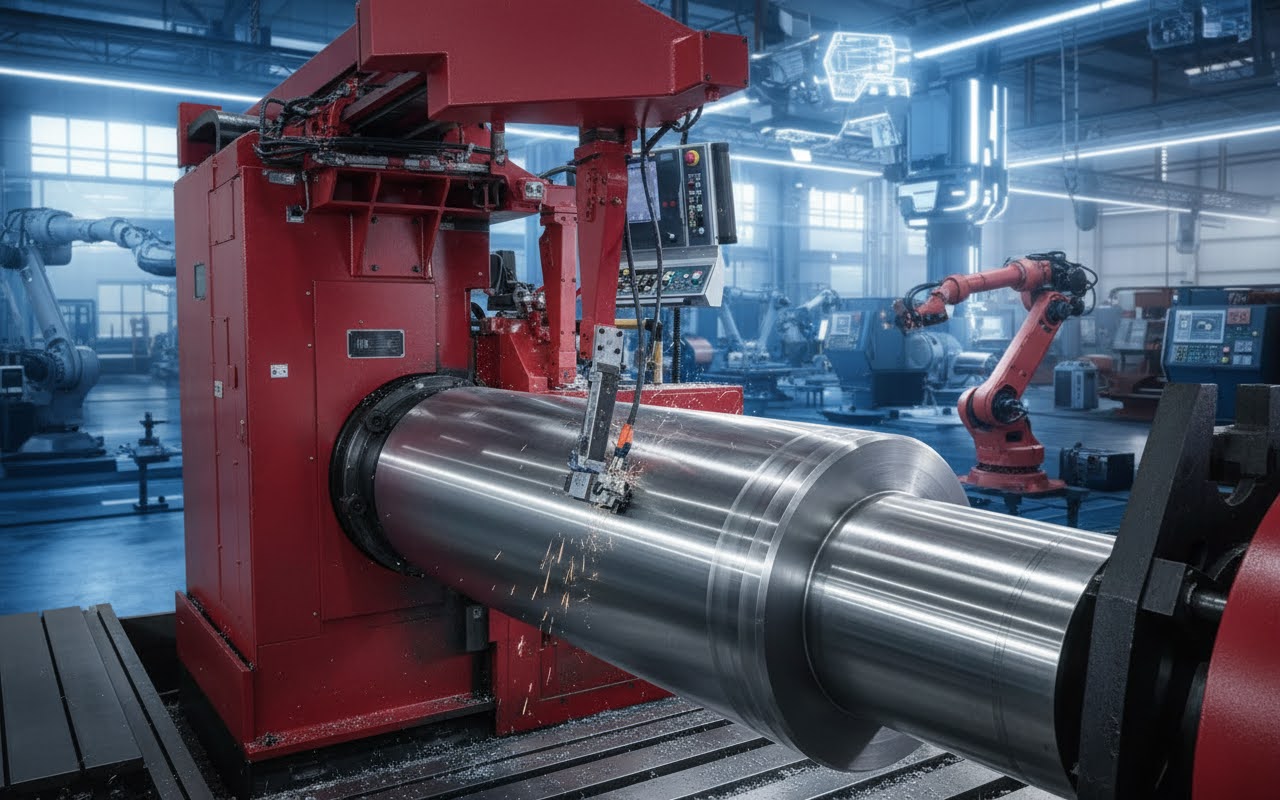

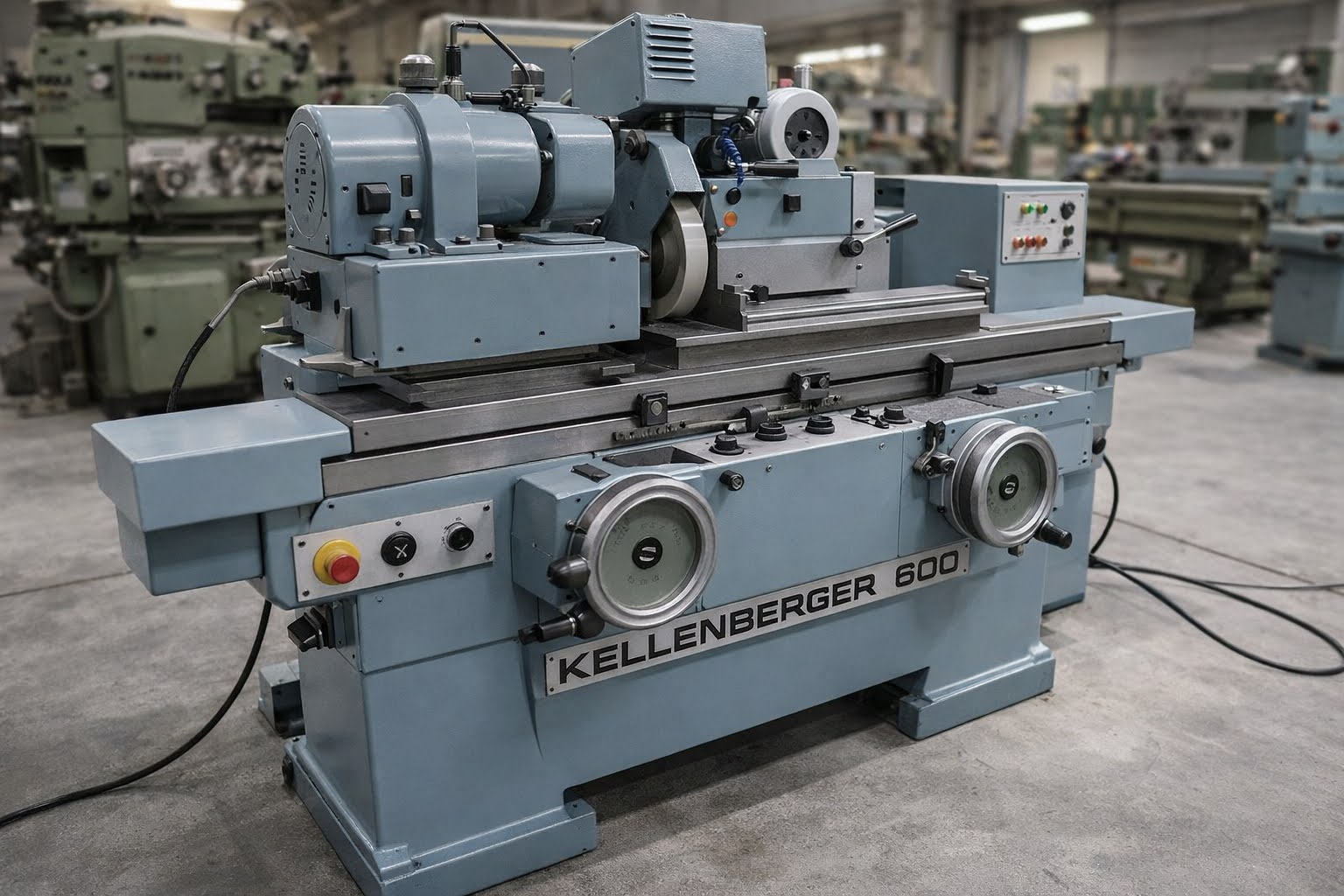

Шпиндели станков оснащают гидростатическими подшипниками или высокоточными шариковыми узлами, потому что эти детали гарантируют минимальное биение абразивного инструмента. Гидростатические опоры создают масляный слой между валом и втулкой под высоким давлением, так как прямой контакт металла при огромных скоростях вызвал бы мгновенный перегрев.

Масло постоянно циркулирует через микроскопические зазоры, которые составляют всего 10-15 мкм, и этот поток эффективно забирает тепло от вращающихся частей. Подобная конструкция обеспечивает максимальную жесткость системы, которая необходима для получения стабильных параметров при финишной обработке. Масляная пленка также успешно гасит мелкие вибрации от приводного двигателя.

Шариковые подшипники качения подбирают по высшим классам точности P2 или P4, чтобы полностью исключить радиальное смещение круга во время резания. Внутри таких узлов часто применяют гибридные элементы с керамическими шариками, которые имеют меньшую массу и не расширяются при росте температуры.

Основание станка отливают из высокопрочного модифицированного чугуна марки СЧ20 или СЧ30, который обладает уникальной способностью поглощать механические колебания. Массивная литая конструкция придает оборудованию необходимую инертность, чтобы внешние вибрации не передавались на заготовку и не портили чистоту поверхности.

После отливки заготовку станины подвергают процедуре искусственного или естественного старения, которая снимает внутренние напряжения в металле. Если проигнорировать этот этап, корпус может деформироваться со временем, и тогда восстановить заводскую точность геометрии направляющих станет невозможно. Толстые внутренние ребра жесткости дополнительно усиливают каркас и предотвращают его скручивание при работе на предельных режимах.

В некоторых современных моделях применяют синтетический гранит или полимербетон, который превосходит традиционный чугун по коэффициенту демпфирования в 6-10 раз. Этот материал имеет очень низкий коэффициент термического расширения, поэтому станок сохраняет паспортную точность даже при колебаниях температуры в цехе. Полимерная основа не подвержена коррозии и не требует окрашивания внутренних полостей для защиты от влаги.

Стол станка представляет собой мощную плиту с чередующимися стальными полюсами и изоляционными прослойками, которые удерживают детали силой магнитного поля. Внутри корпуса располагают катушки индуктивности, и при подаче на них постоянного тока возникает мощное притяжение стальных изделий. Это позволяет закреплять плоские заготовки без использования механических прижимов, которые могли бы деформировать тонкий металл или мешать движению круга.

Силу фиксации регулируют через изменение параметров напряжения, чтобы обеспечить надежное удержание предметов разной массы и габаритов. После завершения операции автоматика подает кратковременный импульс обратной полярности, который снимает остаточную намагниченность с поверхности.

Рабочую плоскость плиты периодически шлифуют на самом станке, чтобы она сохраняла идеальную параллельность относительно хода шпинделя. Герметичный корпус защищает электрическую обмотку от попадания воды и мелкой стружки, которые могут вызвать короткое замыкание. Если заготовка имеет небольшую площадь контакта, применяют дополнительные стальные упоры или магнитные блоки для увеличения надежности крепления.

Для перемещения стола и суппортов применяют направляющие качения или скольжения, которые должны иметь минимальный коэффициент трения. Направляющие качения оснащают роликовыми или шариковыми каретками, которые двигаются по закаленным стальным рельсам с высокой плавностью. Такая система исключает эффект залипания при малых подачах, потому что сопротивление качению практически не зависит от скорости движения.

Роликовые опоры предварительно нагружают для устранения люфтов и повышения жесткости соединения, которая важна при силовом шлифовании. Чтобы предотвратить попадание шлама на рабочие поверхности, их закрывают телескопическими кожухами или гибкими защитными гармошками.

Направляющие скольжения часто покрывают слоем фторопласта или другого антифрикционного полимера, который облегчает движение массивных узлов. Масло в зону контакта подают через специальные канавки под давлением, чтобы создать эффект масляного клина и уменьшить физический износ металла. Если станок предназначен для сверхточных работ, используют аэростатические или гидростатические направляющие, где зазор поддерживает поток воздуха или жидкости.

Автоматические системы балансировки встраивают непосредственно в шпиндель станка, чтобы в реальном времени устранять дисбаланс абразивного инструмента. Абразивный круг имеет неоднородную плотность или может впитывать охлаждающую жидкость неравномерно, и это вызывает биение при вращении на высоких скоростях.

Специальные датчики вибрации фиксируют отклонения и передают сигнал на управляющий модуль, который перемещает грузы-компенсаторы внутри шпиндельного узла. Если вибрацию не подавить, на поверхности обрабатываемой детали появится характерная волнистость или дробление. Постоянные динамические нагрузки также ускоряют разрушение подшипников и приводят к преждевременному выходу из строя дорогого оборудования.

Механические устройства балансировки предполагают использование ручной настройки с помощью набора подвижных сухарей на фланце круга. Эту процедуру проводят каждый раз после установки нового инструмента или после его правки алмазным карандашом. Современные электронные системы позволяют выполнять корректировку веса без остановки двигателя, что значительно сокращает время на подготовку производства. Точная балансировка позволяет увеличивать скорость резания до 60-80 м/с.

Механизм правки предназначен для восстановления правильной геометрической формы круга и обновления его режущей способности. В процессе работы зерна абразива затупляются или забиваются частицами металла, поэтому верхний слой нужно периодически удалять. В качестве инструмента используют алмазные иглы, карандаши или специальные ролики, которые тверже шлифовального материала.

Устройство правки жестко монтируют на станине или бабке станка, чтобы обеспечить точное позиционирование относительно оси вращения шпинделя. Автоматика рассчитывает величину врезания алмаза, которая обычно составляет от 0,01 до 0,03 мм за один проход каретки.

Для обработки сложных контуров применяют копировальные устройства или программное управление по нескольким осям. Алмазный ролик вращается принудительно и буквально срезает изношенную связку, обнажая новые острые грани зерен корунда или эльбора. Этот процесс сопровождается обильной подачей жидкости, чтобы предотвратить перегрев алмазного наконечника и смыть продукты разрушения.

Система очистки включает несколько этапов отделения стальной стружки и частиц абразива от смазочно-охлаждающей жидкости. На первом этапе эмульсия попадает в магнитный сепаратор, где вращающийся барабан притягивает ферромагнитные частицы и удаляет их с помощью скребка. Это позволяет быстро убрать основной объем загрязнений без использования расходных материалов и фильтрующих сеток.

Затем жидкость направляют в баки-отстойники, где тяжелые фракции оседают на дно под действием гравитации. Если не очищать раствор должным образом, мелкий шлам будет циркулировать в системе и царапать поверхность обрабатываемой детали, снижая класс чистоты.

Для финишной очистки применяют бумажные ленточные фильтры или гидроциклоны, которые задерживают частицы размером более 5-10 мкм. Бумажная лента автоматически перематывается по мере загрязнения, и этот процесс контролирует поплавковый датчик уровня жидкости. В современных станках также используют центрифуги, которые за счет высокой скорости вращения разделяют фазы масла и воды, удаляя посторонние примеси.

Защитный кожух изготавливают из толстостенной стали или высокопрочного литья, чтобы он мог выдержать удар в случае разрыва абразивного круга. Это основной элемент пассивной безопасности, который локализует разлетающиеся осколки и направляет их в сторону от зон нахождения людей. Внутренняя полость кожуха имеет специальную форму, которая способствует эффективному улавливанию брызг охлаждающей жидкости и мелкой пыли.

Большинство моделей оснащают регулируемыми козырьками, которые позволяют уменьшать зазор по мере естественного износа и уменьшения диаметра инструмента. Если кожух установлен неправильно или имеет повреждения, эксплуатация оборудования категорически запрещается из-за риска травматизма.

Конструкция кожуха также служит базой для крепления форсунок подачи эмульсии и патрубков системы аспирации. На современных станках устанавливают датчики контроля положения защиты, которые блокируют запуск двигателя при открытой дверце. Для гашения энергии удара внутреннюю поверхность иногда покрывают полимерными материалами или оснащают сминаемыми элементами.

Системы цифровой индикации включают в себя прецизионные оптические или магнитные линейки и электронный блок с дисплеем. Они позволяют отслеживать реальное перемещение стола с точностью до 1 мкм, минуя погрешности винтовых передач и люфты в приводах.

Оптическая шкала состоит из стеклянной пластины с нанесенными делениями, которые считывает бесконтактная головка во время движения узла. Сигнал мгновенно преобразуется в числовое значение и выводится на экран, что облегчает настройку станка на требуемый размер детали. Это исключает ошибки, связанные с износом ходового винта, который со временем неизбежно теряет форму.

Электронный блок может запоминать несколько десятков опорных точек и выполнять простые расчеты, например, определять центр заготовки или шаг между пазами. При использовании такой системы время на промежуточные замеры сокращается на 30-40%, так как положение инструмента всегда известно. Линейки защищены алюминиевым профилем и резиновыми уплотнениями, чтобы внутрь не попадала пыль или капли эмульсии.

Импульсная система смазки состоит из резервуара, электрического насоса и сети трубопроводов с дозирующими питателями. Через определенные промежутки времени, которые задает контроллер, масло подается ко всем трущимся парам: направляющим, винтам и подшипникам. Дозаторы отмеряют строго необходимое количество смазки для каждой точки, чтобы избежать избыточного расхода и загрязнения рабочей зоны.

Если в магистрали падает давление или заканчивается масло в баке, автоматика немедленно останавливает выполнение программы и выдает предупреждение. Это предотвращает работу механизмов в режиме сухого трения, который приводит к появлению задиров на направляющих.

Централизованная подача смазочного материала гарантирует, что даже труднодоступные узлы получат необходимую защиту от износа и коррозии. В системе часто используют специальные датчики обратной связи, которые подтверждают фактическое прохождение жидкости через каждый клапан. Смазочная пленка не только уменьшает трение, но и вымывает мелкие частицы пыли из зон контакта, предотвращая их абразивный износ.

В современных станках чаще применяют прямой привод с помощью встроенного в шпиндель электродвигателя или ременную передачу. Мотор-шпиндель отличается отсутствием промежуточных элементов, что исключает вибрации от шестерен и позволяет достигать скоростей до 100 000 об/мин. Такая конструкция имеет минимальную инерционность и обеспечивает высокую точность вращения, которая необходима для получения зеркальной поверхности.

Охлаждение встроенного двигателя производят с помощью водяной рубашки, которая стабилизирует температуру узла при длительной работе. Применение частотных преобразователей позволяет плавно регулировать обороты в широком диапазоне для подбора оптимального режима резания.

Ременная передача через поликлиновые или зубчатые ремни эффективно изолирует шпиндель от вибраций основного двигателя. Двигатель выносят за пределы шпиндельного узла, что упрощает его обслуживание и защищает точную механику от нагрева со стороны обмоток мотора. Соотношение диаметров шкивов позволяет изменять крутящий момент в зависимости от типа выполняемых работ.

Вытяжная установка удаляет из рабочей зоны масляный туман и мелкодисперсную пыль, которые образуются при интенсивном контакте абразива с металлом. Если эти взвеси не улавливать, они будут оседать на направляющих станка и действовать как притирочная паста, ускоряя износ точных механизмов.

Аспирация включает мощный центробежный вентилятор и систему многоступенчатых фильтров, которые задерживают до 99% вредных примесей. Воздух проходит через каплеуловители, где отделяется влага, а затем через картриджи тонкой очистки или электростатические фильтры. Это позволяет возвращать очищенный воздух обратно в цех, сохраняя тепло и экономя на отоплении.

Наличие эффективной вытяжки предотвращает коррозию электронных плат в шкафах управления, так как пары СОЖ агрессивны к медным дорожкам. Патрубки заборного устройства располагают в непосредственной близости от зоны резания, чтобы перехватывать загрязнения в момент их появления. В некоторых моделях аспирация интегрирована в защитный кожух круга, что повышает эффективность сбора отходов.
