Круглая шлифовка

Круглая шлифовка позволяет достигать 5-6 квалитета точности, так как современные станки минимизируют любые вибрации шпиндельного узла. Мастера настраивают оборудование для получения отклонений не более 0.002 мм, потому что такая прецизионность необходима для валов измерительных приборов. В процессе работы контролируют круглость и цилиндричность поверхности заготовки.

Этот метод эффективно исправляет погрешности, которые остались после токарной обработки или возникли из-за термической закалки металла. Точность размеров гарантирует идеальную посадку подшипников и исключает биение в собранном механизме.

Чистота поверхности при выполнении чистовых проходов достигает значений Ra 0.16 мкм. Операторы выбирают мелкозернистые абразивы и значительно снижают подачу инструмента на финальном этапе. Обильное использование охлаждающей жидкости предотвращает тепловое расширение заготовки и сохраняет заданные параметры. В результате металл приобретает зеркальный блеск и долго сопротивляется коррозии.

Продольное шлифование выбирают для обработки длинных цилиндрических поверхностей, когда длина заготовки значительно превышает ширину абразивного круга. Стол станка совершает возвратно-поступательные движения, а инструмент постепенно снимает тонкие слои металла. Такой способ обеспечивает равномерный износ круга и высокую прямолинейность оси изделия. Этот метод используют для длинных валов, осей и колонн промышленного оборудования.

Врезное шлифование применяют для коротких участков или ступенчатых поверхностей, ширина которых меньше рабочей части инструмента. В этом случае стол остается неподвижным, а шлифовальная бабка движется перпендикулярно оси вращения детали. Темп съема материала при такой схеме выше, но требования к жесткости станка заметно возрастают. Специалисты часто комбинируют оба метода для получения сложного рельефа на одном изделии.

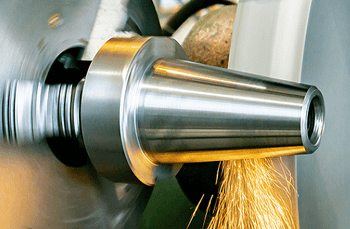

Для получения конуса на круглошлифовальном станке поворачивают верхнюю часть рабочего стола на нужный угол. Процесс идет при одновременном вращении заготовки и продольном перемещении стола вдоль абразивного круга. Если деталь имеет крутой конус, разворачивают саму шлифовальную бабку. Такая настройка требует высокой точности, потому что малейшая ошибка в градусах приведет к неплотному прилеганию сопряженных деталей. Качественная калибровка конуса обеспечивает надежную передачу крутящего момента в инструментальных оправках.

Специалисты проверяют точность угла с помощью калибров-втулок или специальных измерительных систем. В процессе работы контролируют пятно контакта, чтобы исключить появление ступенек на поверхности. Использование станков с ЧПУ позволяет шлифовать конусы без механического поворота узлов за счет интерполяции осей.

Этот подход гарантирует высокую повторяемость размеров и сокращает время на переналадку оборудования. Тщательная проверка геометрии после каждого прохода исключает риск брака.

Установка заготовки в центрах обеспечивает максимальную соосность всех участков вала, потому что ось вращения остается неизменной. Мастера используют центровые отверстия как базу для точного позиционирования детали относительно шлифовального круга. Метод исключает влияние погрешностей зажимного патрона на итоговую точность геометрии. Если деталь имеет несколько ступеней, шлифовка в центрах гарантирует их идеальное взаимное расположение.

Для компенсации износа центров и предотвращения вибраций на длинных заготовках используют люнеты. Эти дополнительные опоры поддерживают металл и исключают его прогиб под действием сил резания. Перед началом работ оператор проверяет чистоту центровых отверстий и смазывает их специальными составами.

Правильная фиксация позволяет достигать 5 квалитета точности без дополнительных усилий. Когда важна минимальная овальность, шлифовка в центрах становится самым надежным технологическим решением. Выверка задней бабки станка исключает появление конусности на цилиндрических участках.

Метод подходит для обработки закаленных сталей с твердостью выше 50 HRC, когда обычный резец быстро тупится. Абразивные зерна легко срезают твердый слой металла и формируют гладкую поверхность без внутренних напряжений. Мастера часто шлифуют легированные, нержавеющие и инструментальные марки сталей для нужд машиностроения. Чугун также хорошо поддается круглой шлифовке, потому что его структура способствует чистому отделению стружки.

Цветные металлы типа бронзы или алюминия требуют особого подхода из-за склонности к налипанию на абразив. Для таких материалов операторы используют СОЖ с высокими смазывающими свойствами и круги с открытой структурой. Титановые сплавы шлифуют на пониженных скоростях для предотвращения химической реакции с инструментом.

Правильный выбор зернистости позволяет получать зеркальный блеск на любом типе металла. Тщательный анализ химического состава заготовки помогает мастеру найти оптимальные режимы резания.

Правка необходима для восстановления геометрической формы инструмента и обнажения новых острых зерен абразива. Мастера используют алмазные карандаши или ролики, когда замечают ухудшение чистоты поверхности заготовки.

В процессе работы поры круга забиваются металлической пылью, из-за чего инструмент начинает просто тереть сталь. Это приводит к перегреву детали и появлению опасных микротрещин или прижогов. Своевременная очистка абразива возвращает ему режущую способность и повышает производительность труда.

Специалисты проводят правку перед каждым чистовым проходом для гарантии высокого качества финишной отделки. Данная процедура снимает несколько микрон с поверхности круга и устраняет его радиальное биение. Оператор вносит коррекцию в настройки станка, чтобы учесть изменение диаметра инструмента после контакта с алмазом. Правильно подготовленный круг работает тихо и не вызывает вибраций при врезании в металл.

Смазочно-охлаждающая жидкость мгновенно отводит тепло из зоны контакта и предотвращает тепловую деформацию заготовки. Температура в месте соприкосновения абразива с металлом может достигать +1000℃, потому что трение происходит на высоких скоростях. Если не использовать интенсивное охлаждение, размеры детали выйдут за пределы допуска из-за расширения. СОЖ также эффективно вымывает шлам и стружку, которые могут поцарапать зеркальную поверхность.

Качественные составы на основе минеральных масел или синтетических эмульсий защищают деталь от коррозии. Специалисты следят за чистотой жидкости и регулярно меняют фильтры для удаления твердых частиц. В системе циркуляции часто устанавливают магнитные сепараторы для сбора металлической пыли. Профессиональный подбор химии снижает износ круга и улучшает класс чистоты стенок.

Вибрации резко ухудшают чистоту поверхности и приводят к появлению на металле характерных волн или ряби. Мастера называют этот дефект дроблением и борются с ним путем тщательной балансировки всех вращающихся узлов. Первым делом балансируют сам шлифовальный круг на специальных стендах перед установкой на шпиндель. Недостаточная жесткость крепления заготовки в центрах или в люнетах тоже может стать причиной колебаний. Оператор проверяет отсутствие люфтов в подшипниках и направляющих станка для исключения случайных рывков.

Если вибрации сохраняются, меняют частоту вращения заготовки или скорость перемещения стола. Правильный выбор режимов резания позволяет выйти из зоны резонанса и добиться плавного хода инструмента, а использование современных виброгасящих опор под станиной станка снижает влияние внешних факторов. Качественная настройка оборудования обеспечивает получение зеркального блеска и точных размеров.

Люнеты применяют при шлифовании длинных и тонких валов, когда их длина превышает диаметр в 10-15 раз. Без дополнительной опоры заготовка неизбежно прогибается под собственным весом и давлением шлифовального круга. Это приводит к появлению бочкообразности и сильным вибрациям в середине детали.

Для поддержания оси вращения в идеальном состоянии специалисты устанавливают один или несколько люнетов. Эти приспособления позволяют сохранять высокую точность цилиндрической формы по всей длине изделия. Прижим люнета настраивают очень аккуратно для исключения перегрева в месте контакта.

Опоры люнета изготавливают из твердого сплава или бронзы для уменьшения трения и предотвращения появления царапин на металле. В процессе обработки оператор периодически подтягивает винты по мере уменьшения диаметра заготовки. Качественная поддержка вала гарантирует достижение 6 квалитета точности даже на очень гибких элементах.

Когда шлифуют тяжелые детали, люнеты принимают на себя значительную часть статической нагрузки. Специалисты используют эти устройства для калибровки шеек коленчатых валов и длинных ходовых винтов.

Для измерения диаметра используют рычажные скобы, микрометры или автоматические системы активного контроля. Современные станки оснащают датчиками, которые контактируют с деталью прямо во время ее вращения. Приборы передают данные на монитор, поэтому оператор видит текущий размер с точностью до 1 мкм.

Когда заготовка достигает заданных параметров, автоматика мгновенно прекращает подачу и отводит шлифовальную бабку. Такой подход исключает влияние человеческого фактора и гарантирует высокую повторяемость в партии.

Финальную проверку геометрии проводят после полного остывания металла в метрологической лаборатории. Специалисты измеряют круглость, цилиндричность и параметры шероховатости на всей площади изделия. Если обнаруживают отклонения, деталь возвращают на станок для выполнения дополнительных проходов. Использование лазерных измерителей позволяет бесконтактно проверять размеры без остановки процесса. Качественный контроль на каждом этапе исключает попадание бракованных валов на сборку.

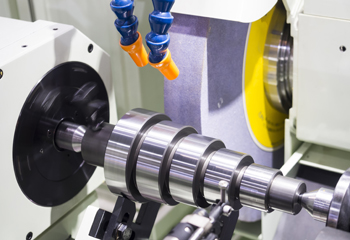

Шлифование валов с несколькими диаметрами требует точного позиционирования инструмента относительно торцов детали. Мастера используют врезной метод для обработки коротких шеек, продольный - для протяженных участков. Переходы между ступенями часто имеют радиусы или канавки, которые формируют правкой шлифовального круга.

Специалисты следят за соосностью всех элементов, потому что биение одной ступени относительно другой недопустимо. Качественная настройка упоров позволяет быстро переходить от одной поверхности к другой без потери точности.

Для сохранения чистоты учитывают разницу скоростей резания на разных диаметрах и корректируют обороты шпинделя. Тщательная обработка галтелей предотвращает возникновение концентраторов напряжений в металле. Когда вал имеет фланцы или буртики, мастера применяют круги со скошенным торцом для одновременной шлифовки плоскости. Технология обеспечивает перпендикулярность торца к оси вращения заготовки.

Скорость вращения детали определяет толщину стружки, которую снимает каждое абразивное зерно за один оборот. Этот параметр подбирают в зависимости от материала и требуемой чистоты поверхности.

Обычно окружная скорость заготовки составляет от 20 до 60 м/мин, потому что превышение этих значений может вызвать вибрации. Если скорость будет слишком низкой, производительность упадет и возрастет риск локального перегрева металла. Специалисты находят баланс между темпом съема припуска и качеством финишного микрорельефа.

Когда выполняют чистовые проходы, скорость вращения часто увеличивают для получения более гладкой стенки. Операторы следят за тем, чтобы заготовка не раскручивалась слишком быстро при обработке тяжелых или неуравновешенных изделий. Правильный скоростной режим обеспечивает равномерный износ круга и исключает появление гранености на поверхности. Когда диаметр детали значительно уменьшается, меняют обороты в процессе цикла.

Основными видами брака становятся прижоги, микротрещины, огранка и волнистость поверхности металла. Прижоги в виде цветных пятен появляются из-за засаливания круга или недостаточной подачи охлаждающей жидкости. Микротрещины возникают при слишком глубоком врезании инструмента, когда внутренние напряжения превышают предел прочности. Огранка свидетельствует о плохом состоянии центров или люфтах в шпиндельном узле станка. При обнаружении таких отклонений работу немедленно прекращают для поиска и устранения причины неисправности.

Волнистость часто становится следствием плохо сбалансированного круга или вибраций от соседнего оборудования. Специалисты проводят повторную балансировку и проверяют жесткость крепления заготовки для исправления ситуации. Если на поверхности видны риски разной глубины, оператор меняет зернистость абразива или состав СОЖ. Тщательный визуальный контроль изделий в процессе смены помогает вовремя заметить износ алмаза для правки.
