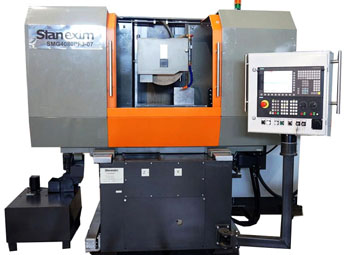

Профилешлифовальные станки

Оптические системы включают проекционный экран или цифровой монитор с высоким разрешением, которые соединяют с мощным объективом. Перед началом работы на экран накладывают чертеж-шаблон в масштабе 20:1 или 50:1, потому что такое увеличение позволяет видеть малейшие отклонения контура. В процессе шлифования изображение заготовки и круга проецируется на экран, и оператор постоянно сравнивает реальный силуэт с эталонной линией.

Эта сложная конструкция исключает необходимость частых остановок для промежуточных замеров на измерительных микроскопах. Подсветка зоны обработки осуществляется снизу или сверху с помощью ярких светодиодных ламп, которые создают четкую теневую границу объекта.

Линзы проектора защищают от попадания масляного тумана и пыли с помощью герметичных прозрачных экранов или воздушных завес. На современных станках вместо аналоговых экранов устанавливают видеокамеры с программным обеспечением для распознавания образов. Система автоматически сопоставляет видеосигнал с цифровой моделью детали и вычисляет погрешность формы в реальном времени.

Ось наклона позволяет шлифовальной головке поворачиваться в вертикальной плоскости на угол до 90 градусов для обработки поднутрений и боковых стенок профиля. Шпиндель монтируют на прецизионном поворотном круге, который снабжают мощным серводвигателем и безлюфтовым планетарным редуктором.

Когда инструмент наклоняется, он может проникать в узкие канавки и формировать сложные радиусные сопряжения за один установ детали. Это расширяет технологические возможности оборудования, потому что она исключает необходимость применения дорогих фасонных кругов со сложной заправкой. Жесткая фиксация головки в заданном положении обеспечивается гидравлическим тормозом, который блокирует узел после поворота.

Программное обеспечение системы ЧПУ синхронизирует наклон шпинделя с линейными перемещениями стола для реализации пятикоординатной обработки. Электроника автоматически пересчитывает координаты вершины круга в зависимости от угла поворота, и данный алгоритм сохраняет точность профиля. Внутри поворотного механизма располагают высокоточные энкодеры, которые контролируют позицию с дискретностью 0,001 градуса.

Делительные головки или поворотные столы (ось A) используют для последовательной обработки одинаковых пазов или зубьев по окружности заготовки. Деталь закрепляют в патроне или между центрами, и автоматика поворачивает ее на заданный угол после каждого прохода шлифовального круга. Внутри корпуса располагают червячную пару или прямой привод с торк-мотором для обеспечения максимальной точности деления.

Система исключает накопление погрешности шага, потому что положение контролируется прецизионным круговым датчиком с высоким разрешением. Такая оснастка незаменима при изготовлении шестерен, кулачковых муфт и многогранных калибров с жесткими допусками.

Конструкция головки обладает высокой жесткостью для сопротивления радиальным силам, которые возникают при врезании круга в закаленный металл. Гидравлический зажим фиксирует вал во время шлифования, и это предотвращает микроскопические повороты детали под нагрузкой. Для обработки конических профилей головку монтируют на наклонном основании, которое позволяет выставлять требуемый угол уклона оси.

Устройства правки используют вращающиеся алмазные ролики для автоматического формирования и восстановления геометрии рабочего слоя абразива. Ролик имеет обратный профиль будущей детали и принудительно вращается от отдельного высокоскоростного электрошпинделя.

Механизм правки устанавливают за шпиндельной головкой или на столе станка, и система ЧПУ периодически подводит к нему изношенный круг. Процесс происходит под обильным поливом жидкости, которая отводит тепло и вымывает остатки связки из пор абразивного инструмента. Он обеспечивает идеальную повторяемость формы круга в течение длительного времени работы без участия персонала.

Алмазные зерна на ролике закрепляют методом гальванического напыления или спекания в металлической матрице для достижения максимальной твердости. Электроника контролирует усилие прижима и скорость вращения ролика, чтобы исключить повреждение структуры абразивного камня, а после завершения цикла восстановления вносит коррекцию в координаты шпинделя. Использование профильных роликов сокращает время на подготовку инструмента по сравнению с правкой одиночным алмазным карандашом.

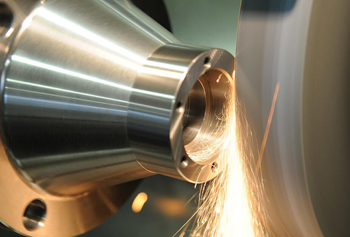

Для борьбы с перегревом металла применяют системы высокоскоростной подачи смазочно-охлаждающей жидкости через сопла с направленным потоком. Струя эмульсии должна пробить воздушную подушку вокруг быстро вращающегося круга, поэтому давление в магистрали поддерживают на уровне 10-20 бар. Жидкость мгновенно забирает тепловую энергию в точке контакта и предотвращает структурные изменения в поверхностном слое закаленной стали.

Специальные форсунки имеют плоскую форму для охвата всей ширины профиля и обеспечения равномерного охлаждения по всей площади. Постоянный контроль температуры среды исключает появление микроскопических трещин и прижогов, которые снижают прочность детали.

В дополнение к основному потоку используют боковые сопла для смыва шлама с боковых поверхностей круга и предотвращения его заклинивания в глубоких пазах. Система фильтрации удаляет из эмульсии частицы абразива и металла, потому что чистая среда лучше переносит тепло и не царапает поверхность. Мощный холодильный агрегат стабилизирует температуру жидкости в баке, что защищает станину станка от тепловых деформаций.

Алгоритм компенсации радиуса в системе ЧПУ рассчитывает траекторию движения центра шпинделя таким образом, чтобы режущая кромка всегда касалась контура детали. Электроника анализирует текущий диаметр абразивного инструмента и вносит поправки в команды для приводов осей X и Y в режиме реального времени.

Когда круг уменьшается после очередной правки, система мгновенно обновляет данные в регистрах коррекции и изменяет путь инструмента. Это помогает шлифовать сложные криволинейные профили с высокой точностью без перепрограммирования технологической задачи. Оператор только вводит начальные параметры оснастки в таблицу инструментов, а остальную работу выполняет контроллер.

Программный модуль учитывает также износ радиусных скруглений на кромках круга и вносит соответствующие изменения в углы подхода и отхода. Подобный подход обеспечивает идеальное сопряжение поверхностей и исключает появление ступенек на стыках разных участков контура. Точность расчетов достигает нанометрового уровня, что гарантирует стабильность размеров в рамках всей партии обрабатываемых изделий.

Шпиндельные оправки изготавливают из тяжелых сплавов на основе вольфрама или специальных сортов легированной стали с высоким модулем упругости. Использование вольфрамовых вставок позволяет значительно увеличить массу консольной части инструмента, что способствует эффективному гашению механических вибраций. Материал обладает низким коэффициентом термического расширения, поэтому оправка сохраняет стабильную длину при нагреве в процессе интенсивной работы.

Поверхности посадочных конусов проходят прецизионную шлифовку и криогенную закалку для достижения твердости 60-62 HRC. Высокая жесткость детали предотвращает упругие отжатия круга от заготовки под действием сил резания в глубоких каналах.

Для снижения веса при сохранении прочности в некоторых моделях применяют корпуса из титановых сплавов с износостойким керамическим напылением. Внутренние полости оправок часто заполняют антивибрационными материалами, которые поглощают энергию резонансных колебаний на высоких частотах вращения. Для исключения радиального биения в зоне контакта с металлом каждая деталь проходит процедуру динамической балансировки вместе с зажимными гайками.

Защитные экраны со встроенными увеличительными стеклами или видеокамерами позволяют безопасно наблюдать за процессом врезания круга в металл. Прозрачная панель изготавливается из ударопрочного триплекса и защищает глаза от разлетающихся искр и случайных осколков абразивного инструмента. Система линз обеспечивает увеличение в 5-10 крат, что помогает визуально контролировать подачу смазочно-охлаждающей жидкости в точку контакта.

Наличие экрана предотвращает попадание брызг эмульсии на одежду оператора и сохраняет чистоту пола в рабочей зоне. На современных станках экраны снабжают омывателями и скребками для автоматической очистки поверхности от капель масла и шлама.

Видеоэкраны с высокой четкостью позволяют выводить изображение зоны резания на пульт управления, что значительно упрощает процесс наладки оборудования. Оператор может видеть мельчайшие детали процесса, не приближаясь к вращающимся частям станка, и данный факт повышает уровень производственной безопасности. Цифровая обработка сигнала позволяет подсвечивать границы профиля или накладывать сетку координат на живое видео.

Система удаления шлама включает сеть каналов в станине, мощный насос и многоступенчатый фильтрационный узел. Отработанная жидкость вместе с частицами металла и абразива стекает в поддон, после чего направляется в бак-отстойник для первичной сепарации. Внутри бака устанавливают магнитные патроны, которые притягивают ферромагнитную стальную пыль и удаляют ее с помощью автоматического скребка.

Для захвата мелких фракций абразивной связки используют центробежные сепараторы или бумажные ленточные фильтры высокой плотности. Подобная очистка предотвращает засорение труб и защищает форсунки подачи жидкости от преждевременного износа под действием абразивного воздействия.

Очищенная эмульсия проходит через систему охлаждения и возвращается в рабочий цикл, что обеспечивает значительную экономию расходных материалов. Осевший шлам в виде влажной массы автоматически выгружается в отдельный контейнер для последующей утилизации. Электроника постоянно контролирует уровень загрязнения фильтров и выдает сообщение о необходимости замены расходных элементов. Циркуляция среды исключает застой жидкости и предотвращает развитие бактерий, которые могут вызвать неприятный запах в цехе.

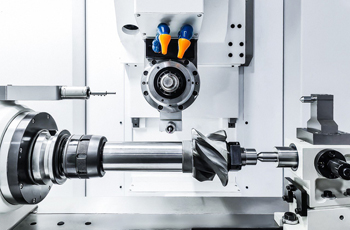

Пятиосевые механизмы микроподачи включают в себя три линейные оси (X, Y, Z) и две поворотные - B, C. Все они помогают управлять положением инструмента в пространстве. Линейные перемещения осуществляются с помощью прецизионных шарико-винтовых пар с прямым приводом от сервомоторов высокого разрешения. Поворотные узлы оснащают моментными двигателями, которые исключают люфты и обеспечивают мгновенную реакцию на команды системы управления.

Такая конфигурация позволяет абразивному кругу обрабатывать поверхности любой сложности за один установ заготовки. Электроника синхронизирует движение всех приводов с дискретностью 0,1 мкм. Алгоритм гарантирует идеальную точность геометрического профиля.

Конструкция осей предусматривает использование направляющих качения с предварительным натягом для достижения максимальной жесткости системы под нагрузкой. Каждая ось оснащается индивидуальным датчиком обратной связи, который контролирует фактическое перемещение узла и передает данные в контроллер. Для компенсации вылета инструмента при изменении углов наклона головки ПО станка выполняет сложные математические преобразования.
