Бесцентровое шлифование

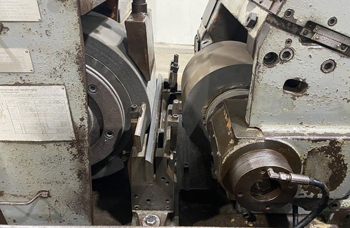

Бесцентровая обработка не требует наличия центровых отверстий или сложных зажимных приспособлений, поэтому на производстве экономят много времени на установке каждой детали. Заготовка просто опирается на нож и удерживается между двумя кругами, из-за чего риск прогиба длинных валов полностью исчезает.

В центровых станках деталь фиксируют в патроне или между бабками, что ограничивает скорость работы и длину изделия. Этот способ позволяет обрабатывать мелкие штифты или ролики, которые трудно закрепить обычными методами. Высокая жесткость системы обеспечивает стабильный размер даже при интенсивном съеме металла.

Процесс исключает деформацию заготовки от усилий зажима, потому что давление распределяется равномерно по всей линии контакта. Эту технологию ценят за возможность создания полностью автоматических линий с непрерывной подачей. Когда деталь проходит сквозь рабочую зону, она получает идеальную цилиндрическую форму без лишних манипуляций.

В обычном шлифовании оператор должен останавливать шпиндель для смены каждой единицы продукции. Бесцентровые станки работают без пауз, что значительно повышает выход готовых изделий за смену.

Обычно этот метод выбирают для цилиндрических объектов типа пальцев, игл, валов и длинных трубок. Гладкие поверхности и сложные профили со ступенями или конусами тоже подходят для процесса, но требуют использования разных способов подачи.

Отсутствие зажимных патронов позволяет обрабатывать изделия очень малого диаметра, которые невозможно надежно удержать в центрах. Даже неметаллические материалы типа стекла или пластика проходят такую отделку, если характеристики кругов соответствуют материалу. Быстрорежущие стали и твердые сплавы хорошо поддаются шлифовке, потому что круги снимают слой равномерно.

Технология незаменима для массового производства крепежных элементов и деталей топливной аппаратуры. Станки легко справляются с прутками большой длины, так как поддерживающий нож обеспечивает опору по всей площади. Если заготовка имеет небольшую кривизну после закалки, два круга исправляют этот дефект в ходе нескольких проходов.

Специалисты настраивают оборудование для работы с деталями, которые имеют прерывистые поверхности или пазы. Важным условием остается наличие хотя бы одного опорного пояска для стабильного вращения.

Оператор меняет расстояние между двумя кругами для контроля объема материала, который станок снимает за один рабочий цикл. Обычно за первый проход убирают до 0,05 мм, но при чистовой доводке этот шаг уменьшают до 0,01 мм. Датчики отслеживают диаметр заготовки в реальном времени, поэтому система компенсирует износ абразива автоматически.

Если деталь имеет большой припуск, несколько последовательных проходов гарантируют достижение финальной точности. Угол наклона ведущего круга тоже влияет на силу прижима, так как он определяет трение и темп вращения.

Для тонкой настройки положения бабок используют микрометрические винты, чтобы избежать перекоса осей. Когда глубина резания установлена правильно, поверхность получается гладкой и без следов дробления. На современных станках с ЧПУ эти параметры задают программно, что исключает ошибки из-за человеческого фактора. Скорость подачи заготовки в зону контакта также влияет на толщину снимаемого слоя и качество финиша.

Современные станки достигают 5 или 6 квалитета точности, поэтому детали соответствуют самым строгим техническим стандартам. Отклонения от круглости часто остаются в пределах 0,002 мм, потому что трехточечный контакт стабилизирует положение изделия. Чистота поверхности достигает значений Ra 0,2 мкм, когда мастер применяет мелкозернистые абразивы и обильную подачу охлаждающей жидкости.

Точность напрямую зависит от жесткости оборудования и качества поверхности поддерживающего ножа. Если нож имеет даже незначительный износ, геометрия заготовки может пострадать.

На производстве регулярно проверяют состояние оснастки и проводят правку кругов алмазным инструментом для сохранения их правильной формы. Высокая точность обеспечивается отсутствием биения, которое часто возникает при зажиме деталей в обычных патронах.

Метод позволяет исправлять овальность и конусность, полученные на предыдущих этапах механической обработки. Когда заготовка проходит через зону шлифования, она самоцентрируется относительно рабочих поверхностей. Это гарантирует соосность всех участков длинного вала без дополнительных настроек.

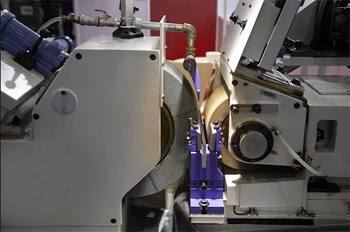

Чтобы эффективно резать твердый металл, шлифовальный круг вращается с огромной скоростью - до 35 м/с. Ведущий обычно имеет резиновую связку для увеличения силы трения, а его скорость составляет всего 10 или 50 м/мин. Его главной задачей остается контроль вращения заготовки и предотвращение ее слишком быстрого раскручивания.

Поскольку этот элемент также отвечает за продольную подачу, он имеет гиперболическую форму для лучшего контакта. Разница в скоростях обеспечивает стабильное положение детали, пока острые зерна абразива выполняют свою работу.

Зернистость каждого круга выбирают в зависимости от материала и требуемого класса чистоты. Ведущий ролик должен надежно захватывать металл, чтобы исключить проскальзывание и появление рывков. Шлифовальный инструмент требует периодической правки для восстановления режущей способности и удаления налипшей стружки. Износ этих двух деталей происходит неравномерно, поэтому оператор настраивает их положение независимо друг от друга.

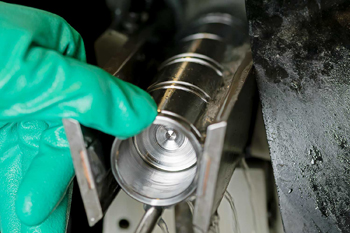

Поддерживающий нож удерживает деталь на нужной высоте относительно центров двух вращающихся кругов. Его верхняя плоскость обычно имеет скос под углом 20-30 градусов, поэтому заготовка всегда остается прижатой к ведущему ролику.

Для защиты от быстрого истирания при постоянном трении выбирают ножи с напайками из твердого сплава. Если высота установки будет неверной, деталь приобретет форму многогранника вместо идеального круга. Правильное положение этого элемента гарантирует, что центры кругов и детали образуют треугольник.

Специалисты следят за чистотой поверхности ножа, так как любые царапины на нем могут повредить готовую заготовку. Ширину опоры подбирают под длину изделия для исключения провисания концов при обработке. Когда шлифуют тяжелые валы, материал ножа должен выдерживать значительные статические нагрузки без деформации.

Оператор регулирует высоту опоры при каждой смене диаметра продукции в производственном цикле. Тщательная настройка положения ножа позволяет корректировать дефекты формы, которые остались после токарного станка.

Этот способ подходит для обработки деталей с постоянным диаметром по всей их длине, потому что они движутся непрерывно. Ведущий круг устанавливают под небольшим углом к оси шлифовального шпинделя, что создает осевую силу для продвижения металла.

Изделия типа длинных прутков, трубок или мелких роликов следуют один за другим, что дает максимальную эффективность в больших сериях. Оператору не нужно останавливать станок для загрузки новых заготовок, так как процесс идет бесконечно.

Длина обрабатываемых объектов может достигать нескольких метров, если использовать дополнительные поддерживающие ролики на входе и выходе. Продольная подача гарантирует стабильный съем металла по всей площади контакта без образования уступов. Скорость перемещения настраивают так, чтобы абразив успевал полностью удалить припуск. Если требуется зеркальный блеск, то детали пропускают через станок два или три раза с уменьшением зернистости.

Когда деталь имеет буртики, головки или несколько разных диаметров, специалисты применяют метод врезного шлифования. Заготовка остается в одном осевом положении, пока ведущий или рабочий круг движется внутрь на заданную глубину. Эта техника позволяет создавать сложные профили, потому что поверхности инструментов могут иметь специфическую форму.

Цикл заканчивается при достижении финального размера, после чего изделие выходит из рабочей зоны. Хотя этот способ медленнее продольного, он обеспечивает высокую точность для клапанов, болтов и ступенчатых валов.

Для точного позиционирования объекта по длине перед началом врезания используют специальные упоры. Форма кругов должна в точности соответствовать чертежу, поэтому их правят по шаблону или с помощью ЧПУ. Этот метод позволяет обрабатывать конические поверхности и радиусные переходы за один установ. Время обработки каждого элемента фиксируют программно для поддержания стабильного ритма производства.

Обработка тонкостенных трубок требует осторожного подхода, потому что высокое давление может вызвать деформацию или овальность. Мастера снижают усилие прижима и выбирают более мягкие круги для уменьшения нагрузки на хрупкие стенки. Если труба очень длинная, дополнительные люнеты предотвращают ее вибрацию или прогиб под собственным весом.

Охлаждение должно быть интенсивным для исключения теплового расширения, которое может испортить допуск. Правильные настройки позволяют достичь равномерности толщины стенок и высокого качества поверхности без внутренних повреждений.

Скорость вращения подбирают так, чтобы центробежные силы не привели к разрыву или искажению формы изделия. Использование специальных оправок внутри трубки помогает сохранять геометрию при сильном съеме металла. Когда важна чистота внутренней и наружной сторон, операции проводят последовательно на разных станках. Постоянный контроль температуры в зоне резания предотвращает появление микротрещин в тонком слое материала.

Для получения идеального круга центр заготовки должен находиться немного выше линии, которая соединяет центры двух кругов. Такая геометрия заставляет абразив снимать больше металла с выступающих точек на поверхности изделия. Если центры всех участников процесса будут на одной линии, станок просто скопирует старую форму вместо ее исправления.

Специалисты проверяют высоту ножа и наклон ведущего ролика для поиска лучших условий округления. Трехточечный принцип опоры позволяет эффективно устранять дефекты, которые остались после литья или грубого точения. Для точной выверки положения бабок перед началом смены используют индикаторы часового типа. Если заготовка имеет сильную исходную овальность, число проходов увеличивают для постепенного выравнивания профиля.

Слишком высокая скорость вращения может помешать процессу исправления формы, поэтому темп работы подбирают индивидуально. Качественная правка шлифовального инструмента исключает биение, которое могло бы передаться на деталь.

Жидкость удаляет тепло и вымывает металлическую стружку, что необходимо для поддержания высокого качества финишной отделки. Обычно лучше всего работают эмульсии на водной основе, так как они имеют высокую теплоемкость и отличные очищающие свойства.

Для высоколегированных сталей используют масла, которые обеспечивают лучшую смазку и защищают поры кругов от забивания. Поток должен быть стабильным и полностью закрывать зону контакта для предотвращения прижогов или трещин. Системы фильтрации должны удалять частицы крупнее 5 мкм для сохранения эффективности раствора на долгое время.

Специалисты следят за температурой состава в баке, потому что горячая жидкость плохо отводит жар от заготовки. Постоянная циркуляция и очистка СОЖ продлевают жизнь дорогостоящих абразивных инструментов. Правильный выбор химии защищает детали от мгновенного появления ржавчины после завершения процесса шлифования.

Если в жидкости скапливается много шлама, поверхность металла становится матовой и неоднородной, поэтому на производстве регулярно проверяют концентрацию эмульсии для поддержания заданных технологических параметров.

Внутренняя бесцентровая шлифовка использует три ролика для удержания и вращения детали за ее внешнюю поверхность. Маленький шлифовальный круг входит в отверстие и снимает металл, пока заготовка вращается на опорах.

Этот метод обеспечивает идеальную соосность между внутренним и внешним диаметрами, чего трудно достичь другими техниками. Он подходит для тонкостенных колец и втулок, потому что здесь нет зажимного давления для искажения формы. Производительность остается высокой для больших партий, хотя первоначальная наладка занимает больше времени.

Технология позволяет обрабатывать отверстия в деталях, которые имеют сложную наружную форму или фланцы. Оборудование исключает появление погрешностей, которые часто возникают из-за биения кулачков обычного патрона. Специалисты используют этот способ при производстве подшипников качения и прецизионных гильз. Когда важна минимальная разностенность, бесцентровый метод считается самым надежным решением.
