Плоскошлифовальные работы

Когда выполняют плоскошлифовальные работы на прецизионном оборудовании, достигают 6-7 квалитета точности. Современный станок обеспечивает получение идеально ровных поверхностей, потому что абразивный круг снимает металл микроскопическими слоями. Специалисты контролируют параметры плоскостности с помощью лекальных линеек и поверочных плит, чтобы отклонения не превышали 0.005 мм.

Технология подходит для обработки стальных листов и плит после термической закалки, так как он эффективно устраняет любые коробления формы. Шероховатость поверхности после финишной стадии достигает значений Ra 0.16 мкм, что гарантирует плотное прилегание деталей в собранных узлах.

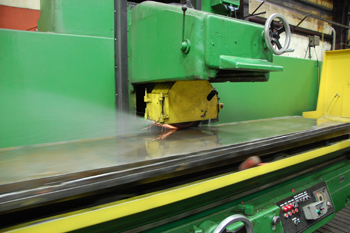

Когда деталь устанавливают на магнитный стол, оператор проверяет чистоту опорной базы для исключения перекосов. Оборудование имеет высокую жесткость конструкции и массивную станину, из-за чего внешние вибрации не влияют на итоговый результат. Правильная настройка режимов подачи позволяет удалять наплывы и окалину за минимальное количество проходов.

Для надежной фиксации стальных заготовок используют электромагнитные плиты, которые встроены в рабочий стол станка. Магнитное поле прочно удерживает деталь по всей площади контакта, поэтому металл не смещается даже под сильным давлением абразивного круга. Если обрабатывают детали из алюминия или нержавеющей стали, применяют специальные механические прихваты или вакуумные столы.

Специалисты следят за чистотой опорной поверхности, так как малейшая стружка под заготовкой приведет к погрешности в несколько микрон. Такая система крепления позволяет быстро менять изделия и значительно повышает производительность труда в цехе.

Когда деталь имеет сложную форму или небольшую площадь опоры, используют дополнительные блоки и упоры. Это исключает риск срыва заготовки с магнитной плиты из-за сил резания. Надежность закрепления проверяют перед каждым включением шпинделя, потому что безопасность труда стоит на первом месте. После завершения шлифования деталь подвергают размагничиванию с помощью специального устройства, чтобы на ней не скапливалась металлическая пыль.

Плоское шлифование превосходит фрезеровку по качеству поверхности, так как абразивный инструмент создает более гладкий микрорельеф. Фреза оставляет на металле следы в виде гребешков, которые приходится долго полировать вручную. Шлифовальный круг справляется с материалами любой твердости, включая закаленные инструментальные стали.

Мастера выбирают этот метод для финишной отделки, потому что он обеспечивает минимальную шероховатость и высокая точность геометрии. Силы резания при шлифовке распределяются более равномерно, из-за чего тонкие пластины не деформируются во время обработки.

Технология позволяет снимать очень малые припуски - до 0.001 мм, что совершенно невозможно при работе лезвийным инструментом. Шлифовальные станки используют для исправления ошибок, которые возникли на предыдущих этапах производства.

Таким образом, фрезерование подходит для черновой обдирки крупных заготовок, а шлифовка придает изделию окончательный вид. Когда требуется достичь зеркального блеска или высокой плоскостности, альтернативы абразивной обработке не существует.

Специалисты выбирают метод обработки исходя из требований к производительности и финальному качеству поверхности детали. При шлифовании периферией круга контакт с металлом происходит по узкой линии, что значительно уменьшает тепловую нагрузку.

Этот способ используют для достижения максимальной точности и минимальной шероховатости на ответственных деталях. Он позволяет эффективно отводить стружку и охлаждающую жидкость из зоны резания. Инструмент работает мягко и не вызывает деформаций даже у тонких листов, которые чувствительны к нагреву.

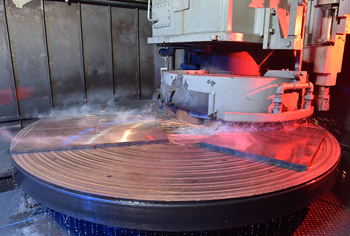

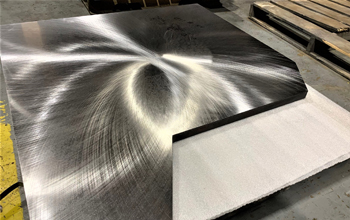

Шлифование торцом чашечного круга обеспечивает высокую производительность, так как площадь контакта с заготовкой возрастает в несколько раз. Специалисты применяют такой подход для черновой обработки больших плит, когда нужно быстро снять значительный слой металла. Но этот метод вызывает сильный нагрев, из-за чего точность геометрии может немного снизиться. Для защиты металла от появления прижогов и микротрещин настраивают обильную подачу СОЖ.

Шлифование - основной способ исправления поводки и коробления металла, которые возникают после закалки или цементации. Высокая температура в печи вызывает внутренние напряжения, из-за чего плоские плиты часто приобретают форму дуги. Мастера устанавливают такую деталь на станок и осторожно снимают выпуклости до получения идеально ровной плоскости. Чтобы твердая окалина не забивала поры абразива, выбирают круги с открытой структурой.

Когда поверхность очищают от нагара и пятен, под ними открывается чистая структура закаленной стали. Операторы контролируют глубину каждого прохода, так как резкий съем металла может привести к растрескиванию материала. Шлифовка возвращает деталям проектные размеры и обеспечивает нужную твердость финишного слоя. Этот этап используют как завершающий перед сборкой сложных пресс-форм или штампов.

Подача СОЖ предотвращает тепловую деформацию заготовки и защищает абразивный круг от быстрого засаливания. Температура в зоне контакта зерен с металлом может достигать +1000℃, потому что трение происходит на очень высоких скоростях. Если не использовать охлаждение, поверхность покроется прижогами и на ней появятся микротрещины.

Жидкость мгновенно поглощает жар и вымывает металлическую пыль из рабочей зоны. Для максимального эффекта струю направляют точно в место соприкосновения круга с деталью. Качественная эмульсия также снижает силы резания, из-за чего станок работает более стабильно.

Специалисты подбирают состав жидкости в зависимости от типа металла, чтобы избежать появления коррозии после обработки. В системе циркуляции обязательно устанавливают мощные фильтры и магнитные сепараторы для очистки раствора. Чистая СОЖ гарантирует получение зеркального блеска и предотвращает появление глубоких царапин на поверхности. А постоянный контроль температуры жидкости в баке позволяет сохранять точность размеров в течение всей рабочей смены.

Обработка алюминиевых сплавов требует особого подхода к выбору абразива и способу крепления заготовки на станке. Поскольку алюминий - немагнитный материал, для его фиксации используют механические зажимы или вакуумные плиты. Специалисты выбирают круги из карбида кремния с крупным зерном, потому что вязкий металл быстро забивает поры обычного инструмента.

Обильное использование смазочно-охлаждающей жидкости со специальными присадками предотвращает налипание стружки на режущие кромки. Правильная настройка скоростей вращения и подачи позволяет достигать высокого класса чистоты поверхности.

Когда шлифуют мягкие сплавы, следят за тем, чтобы давление круга не вызвало пластическую деформацию детали. Правку абразива проводят гораздо чаще, так как засаленный инструмент начинает просто размазывать металл. После завершения работ поверхность приобретает ровный матовый блеск и становится готовой к анодированию или покраске.

Плоскошлифовальные станки используют для калибровки алюминиевых плит и корпусов приборов. Тщательный контроль режимов резания гарантирует отсутствие задиров и глубоких рисок.

Глубина врезания зависит от этапа обработки, мощности станка и требуемой точности финишной поверхности. На стадии черновой обдирки мастера снимают от 0.05 мм до 0.1 мм металла за один ход стола. Это позволяет быстро убрать основное припуск и подготовить деталь к более тонким операциям. Когда специалисты переходят к чистовому шлифованию, глубина уменьшается до 0.01 мм или даже 0.005 мм.

Такой подход исключает риск перегрева заготовки и гарантирует получение эталонной плоскостности. Для стабильного съема материала по всей площади настраивают автоматическую подачу.

Слишком большое усилие прижима может привести к поломке абразивного круга или деформации зажимного устройства. Специалисты учитывают и твердость металла, так как закаленные стали требуют меньшей глубины врезания по сравнению с мягкими марками.

Если объем снимаемого припуска велик, число проходов увеличивают для сохранения качества поверхности. На финальной стадии используют метод выхаживания, когда инструмент движется без дополнительной подачи. Эта процедура стабилизирует микрорельеф и обеспечивает зеркальный блеск изделия.

Для достижения идеальной параллельности двух плоскостей используют метод последовательного переворота заготовки на магнитном столе. Сначала шлифуют одну сторону до получения ровной базы, которая будет плотно прилегать к плите станка. Затем деталь переворачивают и обрабатывают вторую сторону, контролируя размер с помощью высокоточных индикаторов.

Оборудование обеспечивает строго перпендикулярное положение шпинделя относительно стола, что гарантирует равномерный съем металла. Тщательная очистка базы перед каждым установком исключает погрешности от попадания мелкой стружки или пыли.

Когда требуется высокая точность, проводят несколько циклов переворота для снятия внутренних напряжений в металле. Параллельность в разных точках плиты измеряют с помощью микрометров или рычажных скоб. Если деталь имеет большую длину, операторы следят за температурным режимом для исключения тепловых деформаций. Правильная последовательность действий позволяет добиваться отклонения не более 0.01 мм на метр длины изделия.

Метод глубинного шлифования позволяет снимать большой припуск за один проход инструмента при очень низкой скорости подачи стола. Его используют для формирования профилей и пазов в деталях из труднообрабатываемых сплавов. Специальный абразивный круг врезается в металл на глубину до нескольких миллиметров, выполняя работу целой группы фрез.

Оборудование для такой операции должно обладать экстремальной жесткостью и мощным приводом шпинделя. Специалисты настраивают интенсивное охлаждение, так как в зоне контакта выделяется колоссальное количество тепловой энергии. Такая технология значительно сокращает время производства сложных деталей за счет объединения черновой и чистовой стадий.

Для эффективного отвода стружки из глубокой зоны резания. Глубинное шлифование обеспечивает высокую точность размеров и формы без риска отслоения поверхностного слоя. Операторы контролируют нагрузку на двигатель, чтобы избежать внезапной остановки инструмента в теле заготовки. Этот метод применяют в авиастроении при изготовлении лопаток турбин и элементов топливной аппаратуры.

Мелкие заготовки шлифуют группами, располагая их на одной магнитной плите рядами или в шахматном порядке. Чтобы мелкие элементы не сдвинулись под действием центробежных сил круга, специалисты используют дополнительные стальные упоры и рамки. Такой подход значительно повышает производительность труда и обеспечивает одинаковую толщину всех изделий в партии.

Операторы настраивают режимы подачи так, чтобы инструмент плавно переходил от одной детали к другой без ударов. Тщательная выверка высоты каждого элемента гарантирует отсутствие брака при массовом производстве.

Если детали имеют очень малый размер, применяют специальные приспособления в виде кассет или многоместных оправок. Это позволяет надежно зафиксировать даже те объекты, которые плохо удерживаются магнитным полем. Для исключения выкрашивания кромок на миниатюрных поверхностях выбирают мелкозернистые абразивы. Когда важна чистота торцов, обработку проводят на станках с вертикальным расположением шпинделя.

Вибрации шпинделя или рабочего стола вызывают появление на металле специфической волнистости, которую мастера называют дроблением. Этот дефект портит внешний вид изделия и мешает плотному сопряжению деталей в готовых узлах.

Специалисты борются с вибрациями путем тщательной балансировки шлифовального круга на специальных стендах перед установкой. Оборудование с массивным основанием лучше поглощает случайные колебания от соседних станков или проходящего транспорта. За состоянием подшипников шпинделя внимательно следят, так как их износ приводит к радиальному биению инструмента.

Если в процессе работы возникает гул или ритмичный стук, мастера немедленно корректируют режимы вращения и подачи. Правильный подбор скорости позволяет выйти из зоны резонанса и добиться плавного хода круга по заготовке. Фиксация детали на магнитной плите снижает риск возникновения паразитных колебаний.

Для контроля качества готовых изделий специалисты используют поверочные плиты, лекальные линейки и электронные уровни. Мастера накладывают линейку на шлифованную поверхность и проверяют наличие зазоров с помощью набора прецизионных щупов. Если требуется более точный результат, применяют метод контроля «на краску», когда деталь притирают к эталонной плите.

Равномерный отпечаток красителя по всей площади подтверждает отсутствие выпуклостей и впадин. Современные лаборатории оснащают лазерными интерферометрами, которые строят трехмерную карту микрорельефа поверхности.

Операторы также измеряют параметры шероховатости с помощью портативных профилометров в нескольких точках заготовки. Данные замеров заносят в технический паспорт изделия для подтверждения его соответствия заданному квалитету. Проверка исключает попадание бракованных листов или плит в ответственные конструкции. Кроме того, следят за тем, чтобы измерения проводились при стабильной температуре воздуха, так как нагрев меняет геометрию металла.
