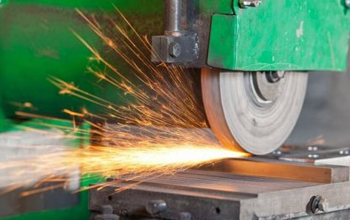

Плоско-профилешлифовальные станки

Устройство для формирования рельефа монтируют над шпиндельной головкой или на рабочем столе станка. Алмазный ролик вращается с высокой скоростью и принудительно внедряется в связку абразивного инструмента по заданной траектории. Система ЧПУ синхронизирует движение по двум осям, чтобы игла в точности повторила контур будущей детали на рабочей поверхности круга.

Жидкость подают под давлением для мгновенного удаления частиц отработанного камня и охлаждения дорогого алмаза. Правильная настройка параметров резания исключает появление сколов на кромках и гарантирует идеальную чистоту профиля. Подобная подготовка инструмента позволяет шлифовать сложные пазы за один проход каретки.

Механизм правки оснащают высокоточными датчиками, которые фиксируют фактическое положение вершины алмаза относительно оси вращения шпинделя. Электроника автоматически вносит правку в программу обработки после каждого цикла восстановления геометрии абразивного слоя. Конструкция узла имеет повышенную жесткость для исключения вибраций, так как любые колебания испортят точность копирования формы.

Технология глубинного шлифования позволяет снимать весь припуск металла за один медленный проход рабочего стола. Станок оснащают мощным приводом и усиленной системой подачи жидкости, потому что в зоне контакта выделяется колоссальное количество тепловой энергии.

Абразивный круг внедряют в заготовку на глубину до 5-10 мм, и заготовка движется со скоростью несколько сотен миллиметров в минуту. Этот метод значительно повышает производительность труда при изготовлении фасонных пазов на лопатках турбин или деталях насосов. Высокая жесткость станины предотвращает отжатие инструмента и гарантирует сохранение точных геометрических параметров профиля.

Процесс исключает необходимость множества мелких проходов, и за счет этого сокращается общее время термического воздействия на металл. Постоянный контакт большой площади абразива с деталью требует непрерывной правки круга прямо во время выполнения операции.

Электромагнитная плита удерживает заготовки на столе за счет создания мощного магнитного поля между стальными полюсами. Внутри корпуса располагают катушки с медной обмоткой, которые получают питание от источника постоянного тока через блок управления. Система позволяет плавно регулировать силу притяжения, чтобы надежно фиксировать детали разной массы и толщины без механических прижимов.

Отсутствие физических упоров дает возможность шлифовать всю верхнюю плоскость за один установ абразивного инструмента. Герметичное исполнение плиты защищает электрическую часть от проникновения агрессивной эмульсии и мелкой металлической пыли. Поверхность стола периодически шлифуют для сохранения параллельности.

Современные плиты оснащают функцией автоматического размагничивания, которая подает импульс обратной полярности после завершения работы. Это позволяет легко снимать готовые изделия и убирать стальную стружку с рабочей плоскости без лишних усилий. Конструкция полюсов обеспечивает равномерное распределение магнитных линий, что исключает коробление тонких листов металла при зажиме.

Вертикальная колонна служит опорой для шпиндельной бабки и обеспечивает ее перемещение по оси Z с высокой точностью. Узел отливают из модифицированного чугуна с развитой системой внутренних ребер жесткости для гашения вибраций.

На передней плоскости монтируют прецизионные направляющие качения или скольжения, по которым движется каретка с абразивным кругом. Привод вертикального смещения включает в себя серводвигатель и безлюфтовую шарико-винтовую пару с предварительным натягом. Это позволяет позиционировать инструмент с дискретностью 0,5 мкм для контроля глубины профиля. Массивная конструкция колонны предотвращает температурные деформации и перекосы оси шпинделя.

Внутри колонны часто располагают систему противовесов или пневматических цилиндров, которые уравновешивают вес шлифовальной головки. Это снижает нагрузку на винтовую передачу и обеспечивает плавность хода при микронных подачах в автоматическом режиме. Защитные кожухи закрывают направляющие от попадания шлама и брызг смазочно-охлаждающей жидкости со стола.

Алгоритм компенсации в системе ЧПУ автоматически корректирует положение шпиндельной головки по мере уменьшения диаметра шлифовального круга. Датчики фиксируют фактический объем снятого абразива во время каждого цикла правки алмазным инструментом. Электроника мгновенно пересчитывает координаты нулевой точки и опускает шпиндель на нужную величину для сохранения заданного размера.

Этот процесс происходит без участия персонала, и это исключает ошибки, связанные с человеческим фактором при настройке. Точность компенсации достигает сотых долей микрона, что обеспечивает идеальную повторяемость профиля в партии. Постоянный контроль размеров повышает общую производительность станка.

Программное обеспечение также учитывает износ боковых граней фасонного круга при обработке пазов и канавок. Система анализирует время резания и нагрузку на привод, чтобы своевременно инициировать цикл восстановления режущей способности зерен. Автоматическая корректировка параметров предотвращает появление брака из-за естественного истирания камня в процессе интенсивной работы.

В современных станках применяют асинхронные электродвигатели с частотным регулированием или встроенные мотор-шпиндели с прямым приводом. Мощность привода составляет от 7 до 30 кВт - в зависимости от габаритов оборудования и предполагаемой интенсивности съема металла. Частотный преобразователь позволяет плавно изменять скорость вращения абразива для поддержания постоянной скорости резания при износе круга.

Мотор-шпиндели отличаются отсутствием вибраций от ременных передач, так как вал двигателя становится продолжением рабочего вала. Такая система гарантирует высокую чистоту поверхности и минимальное радиальное биение инструмента. Охлаждение мотора производят жидкостным способом через рубашку корпуса.

Использование синхронных двигателей на постоянных магнитах обеспечивает высокий крутящий момент даже на низких оборотах вращения. Это необходимо для выполнения операций глубинного шлифования с большой шириной захвата поверхности металла. Прямой привод не требует регулярного обслуживания и замены расходных элементов в виде шкивов или зубчатых ремней.

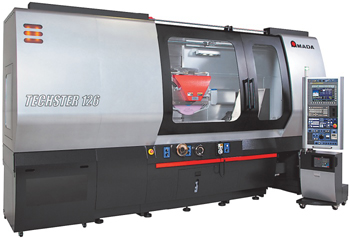

Кабинетная защита - полностью закрытый контур вокруг рабочей зоны станка с прозрачными смотровыми окнами. Конструкцию изготавливают из стальных листов с порошковым покрытием, которое устойчиво к воздействию агрессивной химии и масла. Подобное исполнение полностью исключает разбрызгивание смазочно-охлаждающей жидкости по цеху и локализует абразивную пыль внутри машины.

Раздвижные двери оснащают электромеханическими блокировками, и они запрещают запуск шпинделя при открытых створках для безопасности. Внутреннее освещение кабинета обеспечивает отличную видимость процесса обработки. Система стока направляет эмульсию в бак фильтрации.

В верхней части кабинета устанавливают патрубки для подключения к центральной системе вытяжки и сепарации масляного тумана. Это позволяет поддерживать чистую атмосферу в производственном помещении и защищает легкие людей от вредных аэрозолей. Внутренние поверхности кожухов имеют крутые уклоны, чтобы шлам не скапливался в углах и легко смывался потоком жидкости. Смотровые стекла изготавливают из ударопрочного поликарбоната или триплекса.

Сменщик, работающий в автоматическом режиме, позволяет обрабатывать сложные детали с разными типами профилей за один технологический цикл без участия человека. Устройство включает в себя магазин для хранения нескольких оправок с кругами и манипулятор для их транспортировки. Система ЧПУ выдает команду на замену инструмента, когда требуется перейти от черновой обдирки к финишной доводке поверхности.

Автоматизация сокращает время и повышает коэффициент загрузки дорогостоящего оборудования. Прецизионный механизм захвата гарантирует повторяемость положения оси круга с точностью до нескольких микрон. Магазин надежно защищен от попадания грязи и пыли отдельным кожухом.

Каждый держатель инструмента осначают чипом памяти, в котором хранятся данные о диаметре, ширине и профиле конкретного абразивного круга. При установке в шпиндель станок считывает информацию и автоматически корректирует нулевые точки координат для новой операции. Использование сменщика позволяет реализовывать гибкие производственные процессы для выпуска мелких партий разнообразных изделий.

Микроподача обеспечивает перемещение шлифовального круга поперек оси рабочего стола для формирования ширины профиля или обработки уступов. Узел монтируют на прецизионных роликовых направляющих, которые имеют высокую жесткость и минимальное сопротивление качению.

Привод осуществляют через шарико-винтовую пару с мелким шагом резьбы, что позволяет совершать шаги величиной 0,1 мкм. Система управления синхронизирует это движение с продольным ходом стола для получения сложных криволинейных контуров. Электроника отслеживает положение суппорта с помощью магнитных или оптических датчиков обратной связи.

Плавный реверс каретки в крайних точках предотвращает удары и вибрации, которые могут испортить чистоту поверхности детали. Для защиты винтовой передачи применяют герметичные кожухи и систему принудительной смазки под давлением. Микроподача позволяет выполнять точную калибровку размеров канавок и пазов в автоматическом режиме по заданной программе.

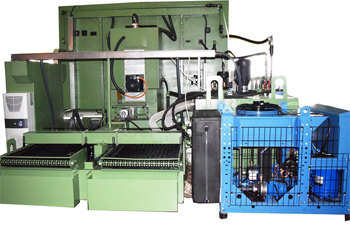

При шлифовании чугуна или композитов образуется большое количество мелкого графита, который требует специальных систем фильтрации. Основным элементом очистки служит вакуумный бумажный фильтр или центробежный сепаратор высокой мощности. Жидкость проходит через плотную ткань, которая задерживает мельчайшие чешуйки углерода и частицы связки абразивного круга.

Если не удалять графит, он будет оседать на направляющих станка и действовать как сухая смазка, ухудшая сцепление в зажимах. Система автоматической перемотки ленты обновляет рабочий участок фильтра по мере его засорения продуктами обработки. Очищенная эмульсия сохраняет прозрачность и первоначальные смазывающие характеристики.

Для финишной очистки применяют картриджные фильтры тонкой очистки, которые улавливают фракции размером более 5 мкм. Это необходимо для предотвращения царапин на зеркальной поверхности профиля при повторном использовании охлаждающей среды. Для удаления ферромагнитной стальной пыли в систему встраивают магнитные уловители.
