Изготовление деталей из меди

Выбор чистой меди (марки М1, М0) для производства токопроводящих элементов обусловлен её минимальным удельным электрическим сопротивлением. Любые легирующие добавки, которые превращают медь в латунь или бронзу, значительно снижают её проводимость. При изготовлении контактов, шин и клемм важно минимизировать потери энергии на нагрев. Чистая медь обеспечивает стабильную работу электротехнических узлов под высокими нагрузками. Кроме того, высокая пластичность неочищенного металла позволяет создавать сложные формы контактных групп методом холодной высадки или штамповки без риска появления внутренних трещин. Использование качественного медного проката гарантирует долговечность и пожарную безопасность распределительных устройств. Материал обладает отличной стойкостью к образованию окислов, препятствующих прохождению тока в местах соединений.

Медь относится к категории вязких металлов, что создает трудности при механической обработке. Основная проблема - налипание микрочастиц меди на режущие кромки фрез. Это ведет к быстрому забиванию канавок инструмента, вызывает перегрев и может стать причиной поломки дорогостоящей оснастки. Для качественного изготовления деталей на ЧПУ технологи применяют инструменты с полированными поверхностями и со специальной геометрией заточки, обеспечивающей максимально быстрый отвод стружки. Работа ведется на высоких скоростях резания при обильной подаче смазочно-охлаждающей жидкости. Важно учитывать мягкость материала: при фиксации заготовки в тисках необходимо использовать мягкие накладки, чтобы избежать деформации поверхности. Правильный подбор стратегии фрезерования позволяет получать детали с высокой чистотой поверхности, не требующей последующей шлифовки.

Трудности при сварке меди вызваны её чрезвычайно высокой теплопроводностью, которая в шесть раз выше, чем у стали. Тепло от сварочной дуги мгновенно распределяется по всему объему заготовки, не позволяя металлу в зоне стыка достичь температуры плавления. Для качественного соединения деталей требуется использование мощных источников энергии и обязательный предварительный нагрев заготовок до +300–600 градусов. Кроме того, медь в расплавленном состоянии активно поглощает газы из атмосферы, что при остывании ведет к образованию пор и хрупкости шва. Профессиональное производство медных конструкций использует аргонодуговую сварку (TIG) с применением специальных присадок, содержащих раскислители. Тщательный контроль температурных режимов позволяет получать герметичные и прочные швы, по своим характеристикам не уступающие основному металлу.

Для создания изделий с разветвленной системой внутренних каналов, таких как радиаторы охлаждения или индукторы, применяют комбинированные методы обработки. Один из эффективных способов - электроэрозионная обработка, позволяющая с микронной точностью вырезать полости любой конфигурации в твердой заготовке. Также широко используется метод диффузионной сварки, при котором несколько предварительно отфрезерованных медных пластин соединяются в монолитный блок под давлением и нагревом в вакууме. При этом границы стыков исчезают на молекулярном уровне, обеспечивая идеальную герметичность и теплопередачу. В последнее время активно развивается 3D-печать медью, дающая возможность выращивать детали со сложнейшими внутренними структурами, которые невозможно получить традиционным литьем или сверлением. Это позволяет создавать компактные и эффективные системы охлаждения для современной силовой электроники.

Антибактериальные свойства меди делают её востребованным материалом для изготовления контактных поверхностей в медицинских учреждениях. При производстве таких деталей первостепенное значение имеет отсутствие микропор и глубоких царапин, в которых могли бы скапливаться загрязнения. Финишная обработка включает многоступенчатую шлифовку и электрохимическое полирование до зеркального блеска. Это обеспечивает максимальный контакт ионов меди с патогенной микрофлорой, обеспечивая уничтожение бактерий и вирусов на поверхности в течение нескольких часов. Важно, чтобы при производстве деталей не использовались химически агрессивные составы, способные изменить естественные свойства металла. Качественно изготовленные медные поручни, дверные ручки и накладки на оборудование служат эффективным инструментом инфекционного контроля. Они сохраняют защитные качества на протяжении всего срока службы изделия.

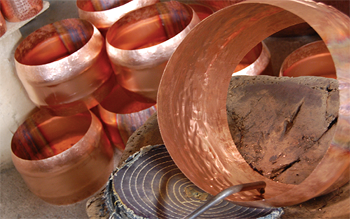

Медь обладает свойством наклепа: она быстро упрочняется и теряет пластичность при механической деформации (холодной прокатке, гибке или волочении). Если деталь требует сложной многоступенчатой формовки, металл может стать настолько жестким, что при следующем воздействии просто лопнет. Для восстановления пластичности проводят рекристаллизационный отжиг. Заготовку нагревают до +500–600 градусов и выдерживают в печи, после чего охлаждают. В отличие от стали медь можно остужать в воде, что ускоряет процесс и способствует очистке поверхности от окалины. Отжиг позволяет проводить глубокую вытяжку и вальцовку массивных листов, обеспечивая возможность получения деталей с экстремально малыми радиусами без повреждения структуры. Профессиональный контроль циклов нагрева гарантирует однородность механических свойств по всей площади заготовки.

Коэффициент теплопроводности меди - один из самых высоких среди технических металлов, что делает её незаменимой для изготовления радиаторов, испарителей и конденсаторов. Медные детали позволяют передавать энергию с минимальными потерями, обеспечивая компактность и высокую эффективность систем климат-контроля и холодильных установок. При производстве таких изделий особое внимание уделяется качеству поверхности и чистоте внутренних каналов. Тонкостенные медные трубки формуются на прецизионном оборудовании, исключающем заломы и утонение стенок ниже проектных норм. Для увеличения площади теплообмена на медных пластинах часто нарезают микроребра или используют технологию спекания медного порошка. Использование меди позволяет существенно снизить габариты теплообменного оборудования при сохранении его мощности, что является ключевым фактором для авиастроения и производства мощных компьютеров.

На открытом воздухе медь естественным образом окисляется, приобретая сначала темно-коричневый, а затем зеленоватый оттенок (патину). Если проект требует сохранения первоначального розово-золотистого цвета, поверхность детали необходимо защитить сразу после финишной полировки. Для технических изделий применяют химическую пассивацию: создание прозрачной инертной пленки, устойчивой к влаге. В декоративных целях чаще используют специальные высокопрочные лаки или порошковое прозрачное покрытие. Эти составы блокируют доступ кислорода к металлу, сохраняя его блеск на десятилетия. Для деталей, работающих в электротехнике, возможно нанесение гальванических покрытий из олова, серебра или никеля. Это не только предотвращает коррозию меди, но и улучшает качество электрического контакта, снижая переходное сопротивление в узлах соединений.

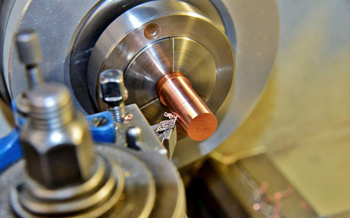

Нарезание резьбы в меди считается сложной операцией из-за вязкости материала. Металл стремится «закусить» инструмент, что часто приводит к поломке метчиков и плашек. Для получения качественного резьбового профиля технологи используют специализированный инструмент со смещенными режущими кромками или с шахматным расположением зубьев. Это позволяет снизить трение и облегчить эвакуацию стружки. Применяются специальные смазки на основе олеиновой кислоты или минеральных масел с активными присадками. Токарная обработка должна проводиться с точным соблюдением скорости вращения: при перегреве витки резьбы могут деформироваться («поплыть»), что сделает невозможным качественную сборку узла. Тщательная настройка станка гарантирует получение резьбовых соединений высокого класса точности, необходимых для герметичных гидравлических штуцеров и надежных электрических зажимов.

Контроль качества медных изделий включает проверку геометрической точности и физических характеристик металла. Из-за мягкости меди используют инструменты с ограничением усилия прижима, чтобы не оставить вмятин на поверхности. Точность линейных размеров контролируется цифровыми микрометрами и координатно-измерительными машинами. Важными этапами для электротехнических деталей становятся замер твердости и проверка удельной проводимости. Для обнаружения скрытых внутренних дефектов, таких как газовые поры в литых заготовках или трещины в зоне гиба, используется ультразвуковая дефектоскопия или рентгенография. Финальный визуальный контроль подтверждает отсутствие поверхностных загрязнений и царапин. Наличие протоколов испытаний и сертификатов на металл гарантирует заказчику, что деталь соответствует всем требованиям безопасности и готова к эксплуатации в ответственных системах.

Решение о применении меди вместо более легкого и дешевого алюминия принимается на основе жестких технических требований. Медь выбирают, когда необходима максимальная компактность узла: при одинаковом сопротивлении медный проводник имеет меньшее сечение. Также медь незаменима в условиях агрессивных сред и высоких вибраций, где алюминий может быть подвержен хрупкому разрушению или электрохимической коррозии в местах контактов. Другой фактор - теплопередача: медь эффективнее отводит тепло, что критично для мощных полупроводников. В строительстве ее ценят за феноменальную долговечность и эстетические свойства. Несмотря на более высокую стоимость, детали из меди обеспечивают более высокий КПД и надежность оборудования. В долгосрочной перспективе это окупается за счет снижения затрат на ремонт и обслуживание сложных инженерных систем.
