Листогибочные станки

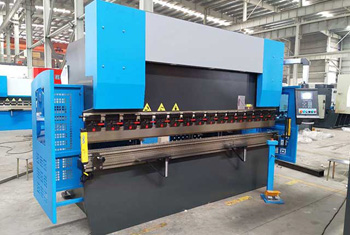

Когда пуансон давит на заготовку в центре, станина пресса испытывает колоссальные нагрузки и слегка деформируется под действием силы реакции. Верхняя балка выгибается в сторону привода, а рабочий стол уходит вниз, потому что металл сопротивляется изменению формы. Из-за такой деформации угол в середине детали получается более тупым по сравнению с краями, и готовое изделие не соответствует чертежу по всей длине.

Для исправления ситуации применяют устройства антипрогиба, которые создают встречное усилие и выравнивают плоскость контакта. Гидравлическая система включает в себя группу дополнительных цилиндров под столом, и они выгибают его навстречу верхней балке в режиме реального времени. Электроника рассчитывает необходимую силу воздействия на основе толщины листа и длины шва, чтобы обеспечить идеальную прямолинейность кромки.

Правильная работа узла гарантирует получение стабильного результата при изготовлении длинных фасадных кассет или элементов кровли. Использование компенсации позволяет работать с заготовками на всю ширину стола без потери точности и без необходимости ручной правки деталей.

Мировые производители применяют несколько основных систем фиксации инструмента, которые определяют скорость переналадки оборудования и точность позиционирования пуансона. Стандарт Amada-Promecam предусматривает крепление через зажимные планки и промежуточные адаптеры, что делает его самым универсальным и доступным решением для большинства цехов.

Система Wila-Trumpf использует гидравлический зажим и обеспечивает автоматическое центрирование сегментов по оси гибки за несколько секунд. Такая оснастка обладает высокой грузоподъемностью и выдерживает давление до 250 т на метр длины без риска деформации хвостовика.

Когда выбирают конкретный тип зажима, учитывают конфигурацию рабочих балок станка и специфику будущих заказов по металлообработке. Правильный подбор стандарта упрощает поиск расходных материалов и позволяет использовать инструмент разных брендов через переходники.

Быстросъемные механизмы исключают применение ручных ключей и сокращают время простоя пресса при переходе на другой профиль. Гидравлические системы зажимают пуансон равномерно по всей длине, потому что давление масла распределяют через единую магистраль. Это предотвращает появление микроскопических зазоров, которые могут привести к поломке дорогостоящей оснастки при пиковых нагрузках.

Задние упоры обеспечивают точное позиционирование листа относительно линии гибки и позволяют создавать детали со сложной геометрией за один цикл. Количество управляемых осей в современных системах варьируется от 2 до 6, и каждая из них отвечает за перемещение каретки в определенной плоскости.

Ось X задает глубину подачи металла, а ось R регулирует высоту пальцев упора для работы с заготовками разной формы. Продольное перемещение упорных блоков по оси Z необходимо при изготовлении узких изделий или когда нужно распределить точки контакта по ширине листа. ЧПУ синхронизирует движение всех приводов, чтобы пальцы заняли нужное положение до момента касания пуансона и металла.

Использование независимых осей Z1 и Z2 дает возможность гнуть асимметричные детали, когда упоры располагают на разном расстоянии от центральной оси. Пневматические или электрические фиксаторы удерживают каретки неподвижно, когда заготовка прижимается к ним с большим усилием. Датчики положения передают данные в контроллер с дискретностью 0.01 мм, что гарантирует идеальную повторяемость размеров в партии.

Бесконтактные измерительные приборы монтируют на фронтальной части станины для контроля деформации листа в режиме реального времени. Лазерный луч проецирует линию на поверхность металла, а цифровая камера считывает изменение отраженного сигнала при движении пуансона. Система вычисляет текущий угол с точностью до 0.1 градуса и передает команду на остановку привода при достижении заданных параметров. Когда давление снимают, автоматика учитывает величину пружинения и выполняет дополнительный дожим при необходимости.

Эта технология позволяет получать качественные детали из разных партий стали, где твердость и толщина могут незначительно отличаться. Лазерный контроль полностью заменяет ручные замеры угломером и исключает появление брака при первом пробном гибе.

Адаптивное управление подстраивает ход верхней балки под физические свойства конкретной заготовки без вмешательства человека в процесс. Это особенно важно при работе с высокопрочными сплавами или нержавеющей сталью, когда угол возврата металла предсказать крайне сложно. Датчики могут перемещаться вдоль линии гибки для проверки геометрии в нескольких точках одновременно.

Гибридная система объединяет преимущества гидравлических цилиндров и электрических сервомоторов для достижения максимальной точности и экономичности пресса. В таких машинах вместо общего насоса с постоянным вращением применяют компактные блоки, которые активируют масло только в момент движения балки.

Серводвигатель вращает насос с переменной скоростью, и это позволяет точно дозировать поток жидкости и экономить до 60% электроэнергии. В режиме ожидания оборудование потребляет минимум и практически не издает шума, что улучшает условия труда в производственном помещении. Отсутствие постоянного перелива масла через клапаны предотвращает его нагрев и сохраняет стабильную вязкость среды в течение всей смены.

Объем масляного бака в таких станках уменьшают в несколько раз, потому что интенсивность теплообмена значительно ниже по сравнению с классическими схемами. Это снижает затраты на покупку и последующую утилизацию технических жидкостей при плановом обслуживании. Компактное расположение узлов упрощает конструкцию станины и делает доступ к агрегатам более удобным.

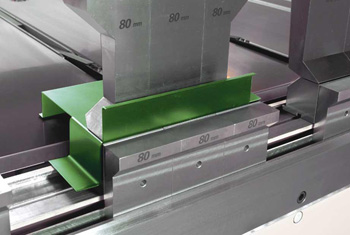

Наборный инструмент состоит из нескольких отдельных секций разной длины, которые можно комбинировать для получения общей рабочей линии нужного размера. Такая комплектация необходима при изготовлении закрытых коробов, поддонов и корпусов электротехнических шкафов с четырьмя загнутыми стенками.

Сегментированные пуансоны имеют специальные вырезы или узкие вставки по краям, они позволяют гнуть боковины изделия без столкновения инструмента с уже готовыми деталями. Оператор набирает нужную длину за несколько секунд. Использование составной оснастки избавляет от необходимости заказывать дорогостоящие цельные ножи под каждый новый типоразмер продукции.

Специальные «ушные» сегменты обеспечивают возможность гибки сложных профилей с внутренними выступами или отбортовками. Все элементы проходят процедуру прецизионной шлифовки, поэтому при их стыковке образуется единая ровная кромка без ступенек и зазоров. Твердость рабочих поверхностей поддерживают на уровне 55-60 HRC.

Выносные консоли с роликовыми или щеточными опорами удерживают тяжелые и длинномерные заготовки в горизонтальном плоскости перед началом процесса деформации. Поддержка исключает провисание металла под собственным весом, потому что любое искривление листа вносит погрешность в размеры готовой полки.

В автоматизированных системах опоры перемещаются вверх и вниз синхронно с движением гибочной балки пресса. Такая функция предотвращает возникновение «обратного гиба», когда свободный край заготовки стремится согнуться в противоположную сторону из-за инерции при быстром подъеме. Использование моторизованных консолей повышает точность обработки и полностью снимает физическую нагрузку с персонала при работе с панелями весом свыше 20 кг.

Направляющие опор имеют антифрикционное покрытие для легкого скольжения металла без появления царапин и матовых полос. Высоту консолей настраивают через ЧПУ или вручную с помощью цифровых индикаторов под уровень нижней матрицы. Подвижные каретки позволяют быстро изменять расстояние между точками поддержки в зависимости от ширины заготовки.

Специализированное программное обеспечение позволяет подготавливать технологические циклы на удаленном компьютере без остановки работы реального оборудования. Конструктор загружает трехмерную модель детали в программу, и она автоматически рассчитывает последовательность гибов и положение задних упоров.

Система подбирает оптимальный набор инструмента из доступной базы данных и проверяет траекторию движения на предмет возможных столкновений заготовки с элементами станка. Готовый файл передают в ЧПУ через локальную сеть или внешний накопитель, что сокращает время подготовки к новому заказу до нескольких минут.

Виртуальная симуляция процесса позволяет заранее оценить возможность изготовления изделия на конкретном станке с учетом его мощности и габаритов. Программа автоматически вычисляет развертку листа на основе коэффициентов пружинения и параметров используемых матриц. Это избавляет от необходимости изготовления множества пробных образцов и экономит металл. Интеграция с системами CAD/CAM обеспечивает единство данных на всех этапах производства от проектирования до сборки.

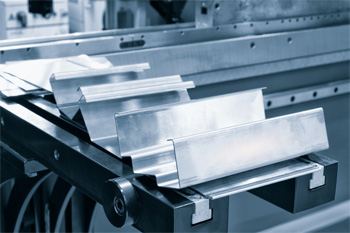

Ширина раскрытия V-образного ручья определяет величину рычага, через который пуансон передает давление на волокна металла при деформации. По существующему правилу этот размер должен составлять 6-8 толщин листа для получения оптимального радиуса и сохранения структуры сплава.

Если использовать слишком узкую матрицу, требуемое усилие прессования возрастет в несколько раз, и это приведет к перегрузке гидравлики и быстрой поломке инструмента. Широкий ручей снижает нагрузку на станину, но увеличивает внутренний радиус гиба и делает деталь менее жесткой. При расчете параметров в программе ЧПУ ширина матрицы становится базовой величиной для вычисления развертки и глубины опускания верхней балки.

На краях ручья часто возникают следы от трения металла, поэтому современные матрицы оснащают вращающимися вставками или наносят закаленный слой. Для уменьшения вмятин на нержавеющей стали применяют специальные подкладочные ткани или полимерные ленты. Изменение ширины раскрытия позволяет гнуть толстый лист на станке с ограниченной мощностью, если это допустимо по чертежу.

Роботизированные системы смены оснастки (ATC) полностью исключают ручной труд при подготовке пресса к выполнению нового технологического задания. Специальный манипулятор забирает пуансоны и матрицы из накопителя и за считанные секунды устанавливает их на рабочие балки согласно программе ЧПУ. Это позволяет эффективно обрабатывать мелкосерийные заказы, когда время настройки оборудования в обычных условиях может превышать время работы.

Сменщик обеспечивает идеальную чистоту посадочных мест и точное позиционирование сегментов, что повышает ресурс инструмента и качество гибки. Автоматизация процесса снижает требования к квалификации персонала и сводит к нулю риск травматизма при перемещении тяжелых стальных блоков. Система хранения защищает зеркальные поверхности оснастки от случайных ударов и коррозии.

Накопитель вмещает до нескольких сотен метров инструмента разных профилей, что расширяет возможности станка без расширения производственной площади. ЧПУ ведет учет наработки каждой секции и подает сигнал о необходимости проведения плановой заточки или калибровки.

При подаче максимального давления боковые стойки пресса стремятся разойтись в стороны, что меняет расстояние между пуансоном и задними упорами. Такая упругая деформация рамы вносит погрешность в глубину гиба и нарушает точность размеров полок готового изделия.

Для устранения этого эффекта применяют независимые энкодеры, которые крепят на С-образных кронштейнах в зоне расположения балок. Датчики фиксируют малейшее смещение стоек и передают данные в систему ЧПУ для мгновенной коррекции координат верхней траверсы. Автоматика опускает балку чуть ниже на величину раскрытия рамы, чтобы сохранить заданный угол и геометрию детали. Это позволяет использовать всю заявленную мощность станка без ущерба для точности обработки.

Стойки изготавливают из массивных стальных плит методом сварки или литья с последующим искусственным старением металла для стабилизации структуры. Проектирование узлов проводят с использованием компьютерного анализа, и он выявляет зоны наибольших напряжений для их усиления. Применение системы компенсации делает станок менее чувствительным к перепадам температуры в помещении, которые также влияют на размеры станины.

Станки без гидравлической системы используют энергию серводвигателей и ременных или винтовых передач для перемещения верхней балки. Такая конструкция обеспечивает высочайшую скорость работы и точность позиционирования траверсы в пределах нескольких микрон.

Электромеханический привод потребляет электроэнергию только в момент совершения полезного действия, что делает его самым эффективным решением на рынке. Отсутствие масляного бака и насосов упрощает обслуживание и исключает риск протечек, которые могут загрязнять рабочую зону и детали. Прессы работают очень тихо и не требуют времени на прогрев системы после включения или длительного простоя. Высокая динамика привода позволяет выполнять до 100 гибов в минуту при массовом производстве мелких компонентов.

Равномерное распределение усилия по длине балки обеспечивают через систему поликлиновых ремней, которые гасят вибрации и удары. Это повышает ресурс пуансонов и матриц и позволяет получать идеальную поверхность на тонких и мягких металлах.

Температура гидравлической жидкости напрямую определяет скорость ее прохождения через клапаны и время реакции исполнительных механизмов станка. Когда масло холодное, его вязкость повышена и балка движется медленнее, что может приводить к недогибу заготовки при первом запуске. По мере прогрева среда становится более текучей, и система управления должна корректировать параметры давления для сохранения стабильности угла.

Современные прессы оснащают датчиками температуры и системами активного подогрева, и они поддерживают масло в рабочем диапазоне от +30℃ до +50℃. Это исключает дрейф размеров и позволяет начинать работу сразу после включения оборудования без предварительной прогонки. Стабильная вязкость продлевает срок службы насосов и предотвращает кавитацию в узлах распределителя.

При использовании качественных синтетических масел с высоким индексом вязкости влияние внешних условий на работу гидравлики сводится к минимуму. Система ЧПУ автоматически вносит поправки в алгоритмы движения траверсы на основе данных о состоянии теплоносителя. Если масло перегревается выше критической отметки, вязкость падает слишком сильно и возникают внутренние утечки, которые снижают реальное усилие прессования.
