Гибка алюминия

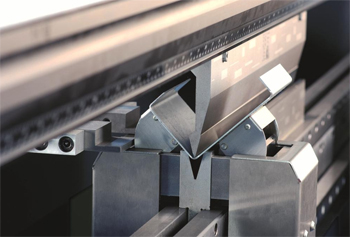

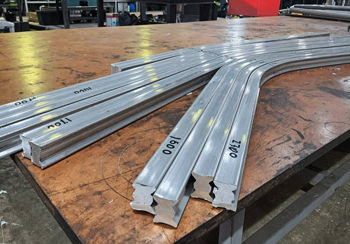

Многие алюминиевые сплавы, особенно серий 2000 (дюралюмины) и 6000 (авиали), подвержены процессу естественного старения. Это физическое явление заключается в постепенном выделении избыточных фаз из твердого раствора, что ведет к росту твердости металла и одновременному снижению его пластичности. Если лист алюминия хранится на складе слишком долго, его способность к деформации ухудшается: при попытке сгиба металл может лопнуть даже при соблюдении расчетных радиусов. Специалисты учитывают дату выпуска проката, указанную в сертификатах. Если срок хранения превышен, заготовку подвергают процедуре возврата в мягкое состояние - термическому отжигу. Это восстанавливает пластические свойства материала и гарантирует отсутствие брака. Своевременная обработка «свежего» или свежеотожженного алюминия позволяет достигать идеальных углов без структурных повреждений.

Дефект в виде шероховатости, напоминающей кожуру апельсина, возникает на внешней стороне сгиба из-за крупнозернистой структуры металла. При интенсивном растяжении крупные зерна алюминия смещаются относительно друг друга, создавая микроскопические перепады высот на поверхности. Это не только портит внешний вид декоративных изделий, но и снижает усталостную прочность детали. Причиной может стать неправильный выбор сплава или превышение допустимого радиуса деформации для конкретной толщины листа. Чтобы исключить появление этого эффекта, мастера используют заготовки с мелкозернистой структурой и строго следят за тем, чтобы внутренний радиус пуансона составлял не менее 1,5–2 толщин металла. Применение качественной оснастки и контроль скорости хода пресса позволяют сохранить зеркальную гладкость алюминия, что особенно важно для фасадных кассет и элементов интерьерного дизайна.

Рифленый алюминий имеет переменную толщину из-за выступающих рисунков (чечевиц), что создает дополнительные сложности при настройке пресса. При гибке таких листов давление распределяется неравномерно: в местах расположения рифов металл сопротивляется сильнее. Чтобы избежать перекоса линии сгиба и деформации самого рисунка, технологи применяют метод калибровки с использованием эластичных подложек. Рифление всегда должно располагаться с внешней стороны угла, чтобы исключить его смятие инструментом. Особое внимание уделяется направлению гиба относительно ориентации рифов: продольное или поперечное расположение «зерен» влияет на пружинение листа. Важно также учитывать, что расчет толщины для подбора матрицы ведется по максимальной высоте листа вместе с рифлением. Правильный подход позволяет получать прочные и эстетичные ступени, короба и элементы обшивки транспорта с сохранением четкой геометрии противоскользящего покрытия.

Буквенные индексы в маркировке алюминия указывают на способ его упрочнения, что является ключевым фактором для гибки. Индекс «М» означает мягкий (отожженный) металл, который обладает максимальной пластичностью и легко гнется по минимальным радиусам. Буква «Т» указывает на закаленное и естественно состаренное состояние: такой металл прочен, но хрупок, его гибка требует больших радиусов и осторожности. Индекс «Н» соответствует нагартованному (упрочненному давлением) состоянию, которое делает алюминий жестким и склонным к пружинению. При настройке оборудования оператор выбирает усилие пресса исходя из этих данных. Работа с нагартованным листом требует закладывания большего «перегиба» для компенсации упругого возврата. Точное знание физического состояния заготовки позволяет избежать внезапного разрушения металла в процессе формовки и гарантирует надежность готового изделия в эксплуатации.

Алюминий - химически активный и мягкий металл, который легко вступает в реакцию с другими материалами. При контакте заготовки со стальной матрицей без защиты на поверхности остаются темные полосы: результат микропереноса частиц инструмента в структуру алюминия. Эти следы крайне сложно удалить без нарушения фактуры листа. Для защиты лицевых поверхностей на производстве применяют специальные ПВХ-пленки повышенной толщины, которые наклеиваются на лист перед подачей под пресс. Также широко используются матрицы с полиуретановыми вставками или прокладки из синтетических полотен. Важно обеспечить отсутствие стальной пыли и стружки в рабочей зоне, так как они впрессовываются в мягкий алюминий, провоцируя точечную коррозию. Соблюдение гигиены процесса позволяет получать безупречные изделия, готовые к анодированию или покраске без дополнительной механической зачистки.

Дюралюминий (сплавы группы Д16) действительно относится к труднообрабатываемым материалам из-за высокой твердости и склонности к хрупкому разлому. Но профессиональная металлообработка позволяет выполнять гибку таких листов с использованием специальной технологии. Перед началом работ заготовку подвергают закалке с немедленным охлаждением, после чего наступает период инкубации, длящийся несколько часов. В это время дюралюминий временно приобретает высокую пластичность, позволяющую проводить гибку на стандартном оборудовании. По истечении этого времени металл начинает «стареть» и восстанавливает свою высокую прочность. Если же требуется согнуть уже состаренный лист, применяется местный прогрев зоны гиба. Это сложная и ответственная операция, требующая прецизионного температурного контроля, чтобы не допустить пережога сплава. Такой подход позволяет изготавливать высокопрочные авиационные и машиностроительные детали сложной формы.

Модуль упругости алюминия примерно в три раза ниже, чем у стали, что существенно меняет характер распружинивания после деформации. Это означает, что при одинаковом приложенном усилии алюминиевый лист будет сопротивляться меньше, но его упругий возврат после снятия нагрузки может быть более непредсказуемым. При гибке на угол 90 градусов алюминий требует настройки инструмента на больший угол «перегиба», чем сталь аналогичной толщины. Проблема усложняется тем, что пружинение алюминия сильно зависит от направления прокатки и даже от влажности воздуха при хранении заготовок. Современные прессы с ЧПУ оснащены лазерными системами контроля угла в реальном времени, которые корректируют ход пуансона непосредственно в момент гибки. Это позволяет нивелировать влияние низкого модуля упругости и обеспечивать прецизионную точность каждой детали в серии, что жизненно важно для сборки точных приборов и корпусов электроники.

Гибка алюминия, уже прошедшего стадию порошковой покраски, требует деликатных режимов давления. Слой полимера обладает определенной эластичностью, но его способность к растяжению ниже, чем у чистого металла. При слишком быстром движении пуансона или использовании острого инструмента краска может отслоиться в зоне сгиба или покрыться сеткой трещин. Для работы с окрашенным алюминием применяют матрицы с увеличенными радиусами скругления рабочих кромок, что снижает удельное давление на покрытие. Скорость процесса намеренно снижают, чтобы дать полимеру возможность плавно деформироваться вместе с основой. Важно исключить любой риск проскальзывания листа в матрице, так как трение мгновенно разрушит декоративный слой. Правильно выполненная гибка позволяет получать готовые крашеные детали, не требующие повторного визита в малярный цех, что выгодно при производстве рекламных конструкций и элементов вентилируемых фасадов.

Пищевые сплавы типа А5 и АД характеризуются высокой чистотой состава и отсутствием вредных примесей. Эти металлы обладают повышенной вязкостью и легко вбирают в себя посторонние вкрапления. При гибке на инструменте, который ранее использовался для обработки черной стали, частицы углеродистого железа под огромным давлением впрессовываются в поверхность пищевого алюминия. В дальнейшем в этих местах возникает электрохимическая коррозия, а при контакте с продуктами питания - нежелательные химические реакции. Профессиональные предприятия выделяют для работы с пищевым алюминием отдельные комплекты оснастки или проводят тщательную химическую очистку валов перед каждой сменой. Сохранение химической инертности поверхности является обязательным требованием при производстве пищевых лотков, баков и элементов кухонного оборудования. Это гарантирует экологическую безопасность продукции и её соответствие строгим санитарным нормам.

Да. Применение смазочно-охлаждающих жидкостей (СОЖ) при гибке алюминия решает задачу предотвращения эффекта «холодной сварки». Из-за высокой вязкости микрочастицы алюминия под давлением склонны привариваться к стальным поверхностям пуансона и матрицы. Это приводит к образованию наростов на инструменте, которые при последующих операциях оставляют глубокие задиры на заготовках. Смазка создает тончайший разделительный барьер, снижая коэффициент трения и облегчая скольжение металла. Для алюминия используются специальные легкие масла или составы на основе керосина, которые не оставляют трудновыводимых пятен и не вступают в реакцию со сплавом. Использование СОЖ также помогает отводить тепло из зоны интенсивной деформации, что предотвращает локальные изменения микроструктуры. Качественная смазка является залогом получения изделий с безупречной поверхностью и продлевает срок службы дорогостоящей станочной оснастки в несколько раз.
