Гибка металлов разных типов

Выбор технологии деформации напрямую зависит от пластичности, твердости и предела текучести конкретного материала. Мягкие металлы, такие как медь или алюминий, легко поддаются холодной гибке даже при значительной толщине, требуя минимальных усилий прижима. Высокопрочные стали и титановые сплавы обладают высоким сопротивлением деформации, что заставляет использовать мощное гидравлическое оборудование. Важным параметром является относительное удлинение металла: чем оно выше, тем меньший радиус скругления можно получить без разрыва наружных волокон. Твердые материалы склонны к хрупкому разрушению, поэтому для них чаще применяют методы с постепенным увеличением нагрузки или предварительный нагрев. Понимание физики процесса позволяет инженерам правильно подобрать рабочее давление и скорость хода инструмента, гарантируя сохранение целостности структуры заготовки вне зависимости от типа выбранного сплава.

Черные и цветные металлы демонстрируют принципиально разную реакцию на механическое воздействие. Сталь обладает высокой жесткостью и выраженным эффектом упругого возврата, что требует точного расчета компенсации угла. Цветные металлы, такие как алюминий и латунь, более вязкие и склонны к налипанию на рабочие поверхности инструмента. Это требует использования специальной оснастки и смазок для предотвращения задиров. Кроме того, цветные сплавы быстрее достигают состояния наклепа - упрочнения при деформации, что может привести к трещинам при попытке повторной гибки в той же зоне. Черные металлы более предсказуемы в серийном производстве благодаря однородности структуры. При работе с разными группами материалов технологи настраивают оборудование под конкретные коэффициенты трения и пластичности, обеспечивая высокое качество поверхности и точность геометрических параметров готовых изделий.

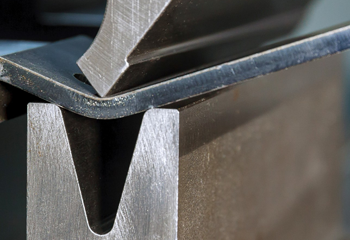

Модуль упругости определяет способность материала сопротивляться деформации и напрямую влияет на величину пружинения после снятия нагрузки. У стали этот показатель высок, что делает её поведение стабильным, но требующим значительных усилий. У алюминиевых сплавов модуль упругости примерно в три раза ниже, чем у стали, из-за чего заготовка может вести себя «капризно» при малых радиусах. При одинаковом угле гиба детали из разных металлов будут иметь разный итоговый угол после выхода из-под пуансона. Это обязывает оператора станка проводить индивидуальную калибровку для каждого типа сплава. Игнорирование разницы в модулях упругости ведет к массовому браку в партиях, где используются заготовки из разных материалов. Профессиональное оборудование с ЧПУ позволяет вносить программные поправки на упругость, обеспечивая идентичность размеров деталей из нержавеющей стали, меди или алюминия.

Мягкие и вязкие металлы, такие как медь, алюминий и латунь, крайне чувствительны к состоянию рабочих кромок матриц и пуансонов. Любая микроскопическая неровность, скол или частица твердой окалины на инструменте моментально отпечатывается на поверхности заготовки, оставляя неустранимые дефекты. При работе с декоративными цветными металлами требования к полировке оснастки значительно выше, чем при гибке обычной строительной стали. Для исключения повреждений лицевой стороны применяются матрицы с нейлоновыми вставками или защитные эластичные пленки. Важно обеспечить отсутствие перекрестного загрязнения: частицы углеродистой стали, вкатанные в поверхность мягкого металла, могут спровоцировать контактную коррозию. Тщательная подготовка и очистка станка перед сменой типа обрабатываемого металла являются обязательным условием для получения изделий с безупречным внешним видом.

Для хрупких материалов, таких как некоторые марки бронзы или высокоуглеродистые стали, расчет минимального радиуса не просто обязателен: это мера предотвращения мгновенного разрушения детали. Параметр вычисляется на основе данных об относительном сужении и удлинении материала при разрыве. В инженерных справочниках для каждого типа сплава приведены коэффициенты, которые умножаются на толщину заготовки. Если для мягкой меди радиус может быть практически нулевым, для твердых сплавов он может составлять 3–5 толщин листа. Попытка согнуть твердый металл по слишком малому радию приводит к появлению глубоких трещин на внешней стороне угла. Технологи всегда проверяют состояние поставки металла (нагартованный или отожженный), так как термическая история материала кардинально меняет его предельную пластичность. Правильный выбор радиуса гарантирует надежность изделия в условиях длительных механических нагрузок.

Использование смазочно-охлаждающих жидкостей (СОЖ) при гибке снижает трение и защищает поверхность. Для черных сталей бывает достаточно индустриальных масел, предотвращающих износ инструмента. При работе с нержавеющей сталью требуются смазки с повышенной адгезией, способные выдерживать высокие температуры в зоне контакта. Для алюминия и меди применяют легкие составы на основе керосина или синтетические эмульсии, которые не оставляют пятен после высыхания и легко удаляются при последующей покраске. Смазка помогает предотвратить эффект «холодной сварки» — налипания частиц мягкого металла на твердую сталь пуансона. Правильно подобранный состав СОЖ не только улучшает качество поверхности гиба, но и позволяет распределить напряжения в металле более равномерно. Обработка снижает вероятность появления гофр на внутренней стороне угла, что важно для тонколистовых декоративных изделий.

Толщина металла кардинально меняет механику гибки. При работе с тонкими листами (до 1–2 мм) основной риск связан с потерей местной устойчивости: образованием гофр и складок. Для таких деталей важна точность позиционирования и мягкость воздействия. По мере роста толщины до 10–20 мм и более на первое место выходит проблема разрыва наружных волокон и колоссальных усилий пресса. Массивные заготовки требуют применения широких матриц для снижения удельного давления. На толстых плитах эффект нейтральной линии проявляется более явно, что требует сложной математической модели для расчета развертки. Инженеры учитывают, что с увеличением сечения радиус гиба должен расти пропорционально, иначе напряжения внутри металла превысят предел прочности. Тщательный подбор параметров под каждую толщину позволяет успешно гнуть как тонкую фольгу, так и массивные элементы строительных ферм.

Некоторые металлы обладают настолько высокой прочностью и низкой пластичностью при комнатной температуре, что их холодная деформация становится невозможной. Это касается титановых сплавов, жаропрочных сталей и массивных заготовок из магниевых составов. При нагреве энергия связи в кристаллической решетке снижается, что переводит материал в состояние высокой пластичности. Температурный режим подбирается индивидуально: для титана это может быть диапазон 500–600 градусов, для тяжелых сталей - выше 800. Подогрев позволяет избежать появления микротрещин и существенно снижает эффект пружинения. Вместе с тем горячая технология требует защиты металла от активного окисления и учета температурной усадки при остывании. Профессиональное использование индукционных нагревателей или специальных печей позволяет выполнять сложную формовку сверхтвердых материалов с сохранением их уникальных эксплуатационных характеристик.

Неправильный подбор режимов гибки может привести к появлению скрытых и явных дефектов в металле. К наиболее опасным относятся интеркристаллитные трещины, которые возникают при превышении порога пластичности. Внешне деталь может выглядеть целой, но под нагрузкой она лопнет мгновенно. Другой дефект - чрезмерное утонение сечения в зоне изгиба, что снижает несущую способность узла. При работе с цветными металлами часто встречается «отслоение» поверхностных слоев из-за избыточного трения. А образование внутренних напряжений может вызвать самопроизвольную деформацию (коробление) детали спустя некоторое время после обработки. Для предотвращения этих проблем на производстве применяют визуальный контроль под увеличением, ультразвуковую дефектоскопию и механические испытания контрольных образцов. Соблюдение технологических карт гарантирует, что гнутый элемент сохранит все свойства, заложенные разработчиками материала.

Гибка металлов с уже нанесенным защитным слоем требует деликатного режима давления. Слой цинка или полимера обладает меньшей способностью к растяжению, чем стальная основа. При резком ударе или слишком малом радиусе покрытие может начать шелушиться или покрываться сетью трещин. Чтобы этого не произошло, технологи используют матрицы с увеличенным радиусом плеч и снижают скорость движения пуансона. Применение эластичных подложек из полиуретана позволяет распределить нагрузку по большей площади, исключая точечное перенапряжение. Важно также контролировать чистоту инструмента, чтобы исключить механический пробой покрытия твердыми частицами пыли. Правильно настроенный процесс позволяет получать готовые детали, не требующие дополнительной антикоррозийной обработки, что выгодно при производстве фасадных кассет, доборных элементов кровли и корпусов приборов.
