Спирально-навивные станки

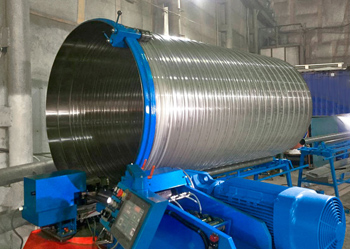

Кольца определяют диаметр будущей трубы и задают траекторию движения металлической ленты внутри рабочей зоны станка. Каждая оснастка соответствует конкретному типоразмеру воздуховода, поэтому для изменения параметров продукции производят полную замену жесткого шаблона.

Металл плавно идет по внутренней поверхности кольца под давлением и принимает форму цилиндра с высокой точностью геометрических параметров. Поверхность инструмента проходит процедуру полировки для снижения трения и предотвращения появления царапин на оцинкованном слое заготовки. Когда штрипс заходит в оснастку, он упирается в боковые направляющие и начинает закрутку по спирали под воздействием ведущих роликов.

Применение жестких колец обеспечивает более высокую скорость навивки по сравнению с универсальными роликовыми системами. Конструкция исключает проскальзывание ленты и позволяет работу с тонкими материалами без риска деформации стенок. Внутренние пазы шаблона направляют кромки с готовыми замками точно друг к другу для их последующего соединения. Настройка зазора между кольцом и подающими вальцами требует точности до 0.1 мм, чтобы металл не заклинило в начале цикла.

Автоматический насос подает специальную эмульсию непосредственно в точку формирования замкового соединения через сеть тонких форсунок. Жидкость уменьшает трение между слоями металла, когда кромки заходят друг в друга под высоким давлением обжимных роликов.

Постоянная подача масла предотвращает перегрев оснастки и защищает оцинкованную поверхность от микроскопических задиров и повреждений. Смазка также выполняет функцию временного антикоррозийного барьера, который сохраняет чистоту шва до момента монтажа системы вентиляции.

Отработанный состав стекает в нижний поддон и проходит через многослойные фильтры для очистки от металлической пыли и шлама. Оборудование имеет замкнутый цикл циркуляции, поэтому расход химических реагентов остается на минимальном уровне. Если уровень жидкости в накопительном баке падает ниже нормы, датчик мгновенно блокирует пуск агрегата для предотвращения сухого трения.

Дисковая пила или фреза испытывают колоссальные термические нагрузки при разделении стальной трубы на мерные отрезки. Когда металл режут на высокой скорости, трение вызывает мгновенный разогрев режущей кромки до критических температур.

Применение воздушного или водяного охлаждения предотвращает отпуск стали инструмента и сохраняет его первоначальную твердость. Без отвода тепла лезвие быстро затупится, и на торцах воздуховода появятся заусенцы или деформация профиля. Система направляет поток хладагента точно в зону реза, чтобы моментально стабилизировать температурный фон. Подобный подход позволяет сохранять высокую производительность без частых остановок для замены пильных дисков.

В современных моделях используют импульсную подачу мелкодисперсного масляного тумана, который эффективно поглощает тепловую энергию. Такой способ охлаждения не оставляет лишней влаги на поверхности оцинковки и предотвращает появление ржавчины. Датчики температуры постоянно мониторят состояние режущего блока и подают сигнал при обнаружении признаков перегрева. Если инструмент выйдет из строя, точность длины трубы нарушится и возникнет риск повреждения каретки отрезного узла.

Нижние и верхние вальцы в блоке подготовки замка имеют систему микрометрической настройки положения через винтовые пары или гидравлику. Величину зазора выставляют исходя из реальной толщины металлической ленты, чтобы обеспечить плотный захват без чрезмерного сдавливания материала.

Когда оператор меняет рулон штрипса на другой типоразмер, он проводит калибровку расстояния между роликами по контрольным щупам. Правильный зазор исключает проскальзывание ленты и гарантирует получение замка одинаковой высоты по всей длине полосы. Слишком плотный прижим может повредить защитное покрытие или вызвать искривление кромок заготовки. Точность регулировки составляет 0.05 мм, поэтому соединение получается герметичным и прочным.

Механизм регулировки оснащают цифровыми индикаторами, которые показывают текущее положение узлов на мониторе в режиме реального времени. ЧПУ автоматически вносит поправки в положение валов, когда датчики фиксируют колебания толщины штрипса в рамках допустимых погрешностей. Система фиксации настроек предотвращает самопроизвольное смещение роликов от постоянной вибрации во время работы главного привода.

Формирование продольных углублений на поверхности металлической полосы значительно повышает прочность готового воздуховода без увеличения толщины стенки. Ребра жесткости позволяют использовать более тонкий и дешевый штрипс, потому что такая труба выдерживает высокое давление и механические нагрузки. Прокатные ролики со специальным профилем выдавливают одну или две канавки по центру ленты еще до момента ее закрутки в спираль.

Технология предотвращает деформацию стенок при монтаже и снижает уровень вибрации и шума во время движения воздушных потоков. Труба с дополнительным профилированием имеет более привлекательный товарный вид и лучше сопротивляется внешним ударам. Каждое ребро выступает в роли естественного каркаса для длинных магистралей.

Система формирования ребер встроена в основной блок станка и работает синхронно с механизмом подачи ленты. Глубину зиговки настраивают через изменение усилия прижима валов для адаптации процесса под конкретную марку стали. Когда воздуховод имеет большой диаметр, наличие ребер жесткости становится обязательным условием для предотвращения «схлопывания» трубы под вакуумом.

Каретка с отрезным устройством перемещается по направляющим вдоль оси воздуховода и синхронизирует свою скорость с темпом производства. Когда труба достигает заданной длины, зажимы фиксируют инструмент на корпусе изделия, и пила совершает полный оборот по окружности. Подобный принцип позволяет резать непрерывно движущуюся заготовку без остановки главного привода навивки.

Сервомоторы управляют разгоном и торможением каретки с высокой точностью, чтобы исключить возникновение ударов или рывков. После завершения цикла режущий блок быстро возвращается в исходную точку для подготовки к следующему этапу. Скорость движения каретки достигает 60 м/мин, и это обеспечивает высокую производительность всей линии.

Защитные кожухи перекрывают зону движения ножа для обеспечения безопасности и предотвращения вылета искр и стружки. Электроника отслеживает положение трубы каждую миллисекунду и подает команду на включение привода в строго определенный момент. Отрезной узел имеет независимую систему смазки и охлаждения, которая работает только во время непосредственного контакта инструмента с металлом. Если скорость каретки и трубы не совпадет, возникнет перекос или поломка диска.

Заполнение внутренних полостей рамы специальным составом на основе минеральных наполнителей и смол помогает гасить вибрации при работе мощных двигателей. Спирально-навивной станок испытывает значительные динамические нагрузки во время формирования замка и резки трубы на высоких оборотах.

Полимербетон обладает высокой способностью к демпфированию звуковых и механических колебаний, что повышает точность обработки металла. Массивная станина исключает смещение узлов относительно центральной оси и предотвращает появление резонанса на определенных частотах. Поверхность рамы остается стабильной при любых температурных колебаниях.

Полимерный наполнитель имеет низкий коэффициент теплового расширения, поэтому геометрия станка сохраняется при длительной эксплуатации под нагрузкой. Традиционные стальные рамы без заполнения могут вибрировать и передавать помехи на датчики положения каретки. Использование бетона повышает общую массу агрегата и обеспечивает его устойчивость без глубокого фундамента.

Лазерный или контактный датчик на выходе из навивного узла передает импульсы на контроллер при каждом перемещении трубы на один миллиметр. Система ЧПУ суммирует эти данные и подает команду летучему ножу точно в тот момент, когда изделие достигает заданных параметров.

Точность нарезки в автоматических линиях составляет 1-2 мм на стандартную длину 3 или 6 м. Оператор вводит требуемые значения через сенсорную панель управления, и машина самостоятельно корректирует моменты запуска отрезной каретки. Если скорость подачи ленты меняется, автоматика мгновенно подстраивает ритм работы ножа для сохранения размеров. Использование бесконтактных измерителей исключает проскальзывание и механический износ датчиков.

Дублирующая система безопасности блокирует работу пилы, если заготовка не достигла нужной точки или датчик зафиксировал сбой в программе. Электроника ведет учет каждого изготовленного метра продукции и выводит статистику на экран монитора для контроля расхода сырья. Калибровка измерительной системы происходит при первом пуске станка или после замены формующего кольца.

Активный разматыватель с серводвигателем обеспечивает равномерное натяжение металлической ленты независимо от массы и диаметра установленного рулона. Когда штрипс подают в прокатный стан, система плавно разгоняет бухту и поддерживает стабильную скорость без рывков и провисаний. Эта функция важна для сохранения геометрии замка, так как любое колебание натяжения может привести к искажению профиля кромок.

Сервопривод мгновенно реагирует на команды главного контроллера и синхронизирует подачу ленты с темпом навивки трубы. При экстренной остановке станка мотор быстро притормаживает тяжелый рулон, и это предотвращает запутывание материала. Автоматика исключает избыточное трение и снижает нагрузку на направляющие ролики.

Использование электроники в узле размотки позволяет работать с рулонами весом до 2 т и более без риска повреждения станины. Датчики петли контролируют объем свободного материала перед входом в станок и подают сигнал на изменение оборотов двигателя. Такая схема избавляет от необходимости использовать громоздкие механические тормоза, которые требуют частой настройки и замены колодок.

Серия парных вальцов с последовательно меняющимся профилем постепенно загибает края ленты для создания Z-образного или Г-образного выступа. На каждом этапе прокатки металл подвергают деформации под строго определенным углом, чтобы избежать появления трещин и разрывов на оцинковке.

Первые ролики выполняют предварительный гиб, а финишные пары калибруют размеры замка перед его подачей в навивную зону. Обжимные колеса изготавливают из высоколегированной стали с финишной шлифовкой для исключения прилипания частиц цинка. Синхронное вращение всех осей обеспечивает прямолинейность полосы и предотвращает возникновение волнистости на кромках. Для получения герметичного стыка ролики настраивают по ширине штрипса.

Для формирования гофрированного замка используют вальцы с волнообразным микрорельефом, который создает дополнительные ребра внутри соединения. Такая конструкция повышает плотность стыка и делает воздуховод устойчивым к сильным вибрациям в системах высокого давления. Давление в каждой паре роликов регулируют через пружинные блоки или гидравлические цилиндры.

Интеллектуальный контроллер анализирует текущие параметры процесса каждую секунду и самостоятельно вносит коррективы в работу всех приводов агрегата. Если датчики фиксируют изменение сопротивления при навивке или колебания толщины ленты, система подстраивает усилие прижима и скорость вращения.

Адаптивное управление предотвращает заклинивание металла и компенсирует погрешности, связанные с качеством сырья в рулоне. Подобная автоматизация позволяет поддерживать высокую точность геометрии трубы на максимальных скоростях производства. Программа ведет самодиагностику узлов и предупреждает о необходимости смазки или технического обслуживания до момента поломки.

Функция автоматической коррекции ошибок снижает количество брака при запуске новых программ или смене формующих колец. Контроллер учитывает инерцию тяжелых узлов и плавно гасит колебания при резких изменениях режимов работы. Сенсорный интерфейс визуализирует все данные в виде графиков и таблиц. Интеграция с заводской сетью дает возможность удаленно загружать производственные задания и получать отчеты о выпуске продукции.

Преобразователь частоты позволяет плавно изменять обороты главного двигателя и настраивать скорость навивки под конкретный диаметр трубы и толщину ленты. Инвертор обеспечивает высокий крутящий момент на низких скоростях, что необходимо для стабильного пуска станка под нагрузкой.

Электроника защищает обмотки мотора от резких скачков тока и перегрева при длительной непрерывной работе в несколько смен. Экономия электроэнергии достигает 30% за счет оптимизации потребления мощности в зависимости от текущего режима эксплуатации. Плавные разгон и торможение снижают ударные нагрузки на редуктор и зубчатые передачи, и это значительно продлевает ресурс механики.

Инверторное управление позволяет быстро переключаться между скоростями для точной настройки отрезного узла или калибровки замка. Встроенная защита от короткого замыкания и перекоса фаз предотвращает дорогостоящий ремонт электронных блоков при сбоях в сети. Оператор задает параметры через панель управления, а инвертор автоматически поддерживает заданный ритм вращения валов.
