Радиусная гибка листа
- Описание
- Стоимость
- Примеры работ (фото, видео)
- Исполнители
- Оборудование
- ГОСТы
Часто задаваемые вопросы по радиусной гибке листа

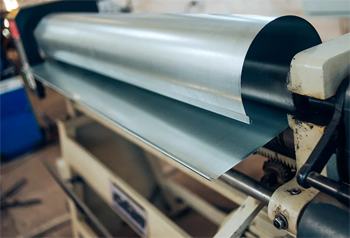

Продольная и поперечная гибка различаются ориентацией заготовки относительно направления прокатки металла на стане. Продольная выполняется вдоль волокон металла. Она считается технически более простой и чаще применяется для тонколистового проката. Вместе с тем при таком способе выше риск появления трещин, если радиус слишком мал. Поперечная гибка, при которой линия сгиба идет перпендикулярно волокнам, позволяет достигать более крутых радиусов без разрушения структуры материала. Этот метод считается более надежным для ответственных деталей, но требует предварительной подготовки кромок и часто сопровождается нагревом, если толщина листа превышает 12 мм. Правильный выбор направления деформации позволяет максимально эффективно использовать пластические свойства сплава и гарантирует долговечность изделия в условиях вибрационных нагрузок.
Метод степпинга (или пошаговой гибки) позволяет получить плавный большой радиус на обычном листогибочном прессе без использования специальных вальцов. Процесс заключается в выполнении множества последовательных неглубоких гибов через очень малые промежутки (шаги). Чем меньше шаг между ударами пуансона, тем более плавной и визуально монолитной получается дуга. Современное оборудование с ЧПУ автоматически рассчитывает количество шагов и глубину каждого погружения инструмента для достижения идеального радиуса. Этот способ чрезвычайно удобен при изготовлении деталей со сложной геометрией, где радиусные участки сочетаются с прямыми полками. Степпинг позволяет существенно экономить на оснастке, так как для создания любого радиуса используется один и тот же стандартный узкий пуансон, что выгодно при выполнении индивидуальных и мелкосерийных заказов.

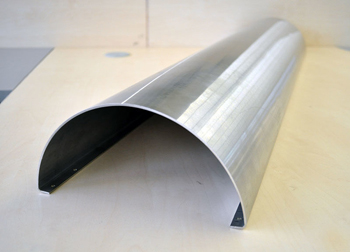

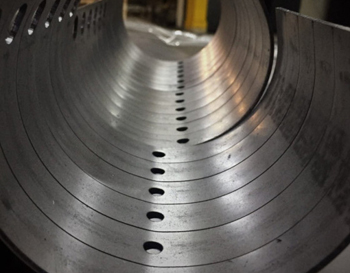

Работа с перфорированным листом требует прецизионной настройки давления, так как наличие отверстий снижает общую жесткость заготовки. Основная задача - избежать деформации самой перфорации в зоне изгиба. При неправильном расчете отверстия могут растянуться, приняв овальную форму, или спровоцировать перелом листа по линии просечки вместо плавного радиуса. Для защиты геометрии отверстий применяются специальные эластичные подкладки из полиуретана, которые распределяют нагрузку равномерно по всей поверхности заготовки. Важно также учитывать шаг перфорации при выборе метода степпинга: удары пуансона должны быть согласованы с расположением перемычек между отверстиями. Тщательный подход позволяет изготавливать эстетичные декоративные экраны, элементы вентиляционных систем и светильники, сохраняя исходный рисунок и функциональность перфорированного полотна.
Создание сферических поверхностей методом гибки - вершина кровельного и декоративного мастерства. Для получения такой формы плоский лист раскраивают на сегменты («лепестки»), форма которых рассчитывается с помощью сложного геометрического моделирования. Каждый сегмент подвергается многократной радиусной гибке в нескольких направлениях, приобретая необходимую выпуклость. В ряде случаев используется технология последовательной штамповки или ротационной вытяжки на специальных станках. После придания формы лепестки стыкуют фальцевым соединением или сваркой. Этот процесс требует высочайшей точности на этапе инженерной подготовки, так как малейшая ошибка в радиусе одного сегмента сделает невозможной сборку всего купола. Готовые сферические конструкции обладают исключительной прочностью и эстетикой, востребованной в монументальной архитектуре и дизайне.
При достижении толщины 12 мм и более внутреннее сопротивление стали холодной деформации становится настолько высоким, что риск хрупкого разрушения возрастает многократно. В зоне изгиба возникают колоссальные напряжения, которые могут привести к появлению глубоких трещин еще до достижения нужного угла. Предварительный нагрев до +800–1000 градусов Цельсия переводит металл в пластичное состояние, существенно снижая предел текучести. Это позволяет выполнять радиусную гибку толстостенных плит плавно и безопасно для структуры материала. Термическая обработка также помогает минимизировать эффект упругого пружинения, обеспечивая более точное соблюдение проектных размеров. Вместе с тем горячая технология требует учета температурной усадки и последующей очистки поверхности от окалины, что является обязательным этапом промышленного производства массивных деталей для машиностроения и судостроения.
Да, подготовка к гибке начинается с детального изучения чертежей инженерами-технологами. На этом этапе они дают оценку пластичности металла и рассчитывают минимально допустимый радиус, при котором не возникнет разрыва наружных волокон. Важнейшая задача - построение точной развертки с учетом смещения нейтрального слоя. Поскольку при радиусной гибке металл растягивается сильнее, чем при обычном угловом сгибе, стандартные формулы требуют введения корректирующих коэффициентов. Если проект предполагает сложную форму, например, конус или овал, инженеры используют 3D-моделирование для проверки детали на возможные столкновения с узлами станка. Качественный технический аудит документации позволяет выявить «узкие места» еще до начала работ, исключая риск порчи дорогостоящего листового проката и гарантируя безупречную собираемость сложной конструкции.
В мебельном производстве радиусная гибка листа позволяет создавать уникальные бесшовные корпуса, скругленные фасады и дизайнерские элементы каркасов. Технология дает возможность уйти от стандартных прямоугольных форм, делая мебель более эргономичной и безопасной за счет отсутствия острых углов. С помощью радиусной гибки изготавливают ножки столов сложной формы, кожухи для встроенной техники, декоративные вставки из латуни и меди. Высокая точность оборудования с ЧПУ позволяет сочетать металл с деревом или стеклом, обеспечивая идеальное прилегание поверхностей. Возможность получения плавных переходов и многорадиальных изгибов на одном листе открывает широкие горизонты для реализации авторских идей в стиле хай-тек или лофт. Гнутые металлические элементы отличаются долговечностью и устойчивостью к износу, сохраняя безупречный внешний вид в течение многих лет интенсивной эксплуатации.
Пружинение, или упругий возврат металла, при радиусной гибке листа имеет свои особенности. В отличие от узкого угла, где зона деформации локализована, при формировании дуги напряжению подвергается значительная площадь. Чем больше радиус изгиба, тем большее количество волокон металла находится в зоне упругой, а не пластической деформации. В результате после снятия нагрузки лист стремится вернуться в исходное состояние с гораздо большей силой. На радиусах свыше 100 мм величина «отскока» может составлять от 10 до 30 градусов в зависимости от марки стали. Для нейтрализации этого процесса мастера используют метод многократного дожатия или настраивают пуансон на экстремальный «перегиб». Понимание динамики упругого возврата позволяет получать точные цилиндрические и овальные поверхности, исключая появление зазоров при монтаже крупногабаритных облицовочных панелей.
Огранка - дефект, при котором вместо плавного радиуса на поверхности листа видны отчетливые прямые грани от ударов пуансона. Возникает при слишком большом шаге между последовательными гибами или при неправильном выборе ширины раскрытия матрицы. Для получения визуально монолитной дуги шаг гибки должен быть минимальным, а радиус пуансона - максимально приближенным к требуемому радиусу детали. Программное обеспечение станков ЧПУ автоматически рассчитывает оптимальное количество шагов, чтобы переходы между ними были неразличимы для глаза. Если шаг выбран верно, поверхность получается гладкой и не требует последующей шлифовки или шпаклевки перед покраской. Это особенно важно для лицевых панелей промышленного оборудования и элементов городской навигации, где эстетика формы определяет качество исполнения всего проекта.
Качество радиусной гибки зависит от стабильности толщины исходного проката. Листовой металл всегда имеет определенные допуски: например, лист 3 мм может фактически иметь толщину 2,8 или 3,1 мм в разных точках. При радиусной деформации даже такая разница в 0,2–0,3 мм существенно меняет величину пружинения и глубину погружения пуансона. В результате первая деталь в партии может иметь один радиус, а десятая - уже другой. Для обеспечения прецизионной точности на станках с ЧПУ применяют системы активного контроля, которые измеряют усилие сопротивления металла в реальном времени. Если система фиксирует изменение плотности или толщины, она автоматически корректирует ход инструмента. Такой подход позволяет нивелировать огрехи металлургического производства и гарантирует получение партии абсолютно идентичных радиусных изделий, готовых к автоматизированной сборке.
| Толщина листа, мм |
Длина гиба до 1000 мм |
Длина гиба до 2000 мм |
Длина гиба до 3000 мм |
|
|---|---|---|---|---|
| До 2,5 | 5 | 8 | 11 | |
| До 5 | 7 | 11 | 16 | |
| До 12 | 10 | 16 | 22 | |
