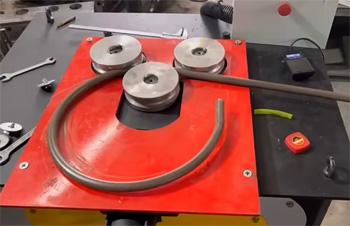

Круглогибочные станки

Программное управление позволяет плавно менять положение верхнего вала во время движения листа, потому что спиральная форма требует постоянного уменьшения или увеличения радиуса. Контроллер считывает длину проката и подает команды на гидроцилиндры, которые перемещают оснастку по заданной траектории.

Оператор вводит параметры шага и общего диаметра в интерфейс системы, и машина самостоятельно выполняет все циклы без промежуточных замеров. Автоматика исключает человеческий фактор при изготовлении сложных пространственных конструкций для систем вентиляции или винтовых лестниц. Стабильность размеров каждой детали в партии гарантирует легкую сборку узлов на объекте без дополнительной подгонки.

Сенсорная панель отображает трехмерную модель процесса в реальном времени, когда заготовка принимает нужную кривизну. Система запоминает настройки для разных марок стали и толщин металла, поэтому переналадка оборудования под новую задачу занимает несколько минут. Лазерные датчики контролируют угол входа листа в вальцы и передают данные в блок памяти для коррекции усилий.

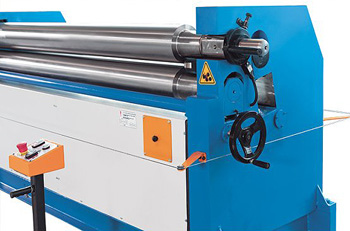

Смещенное расположение рабочих органов позволяет зажимать лист между двумя валами непосредственно перед началом деформации, что минимизирует длину прямого участка на краях. Третий вал выполняет функцию гибки и располагается под углом к плоскости подачи, поэтому заготовка получает нужный радиус сразу после входа в зону контакта.

Подобная кинематика подходит для производства труб малого диаметра, когда требуется высокая точность смыкания кромок для последующей сварки. Асимметричная схема исключает проскальзывание металла под нагрузкой и обеспечивает равномерное распределение давления по всей ширине листа. Станина таких станков обладает повышенной жесткостью для компенсации возникающих боковых усилий при работе с толстым прокатом.

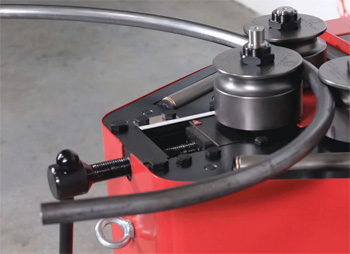

Регулировку положения бокового вала производят с помощью винтовых пар или гидравлических приводов с цифровой индикацией. Это дает возможность быстро настраивать оборудование под разные радиусы без полной остановки производственной линии. Машина эффективно справляется с гибкой конусов, когда один край вала наклоняют относительно другого для создания разницы в линейных скоростях.

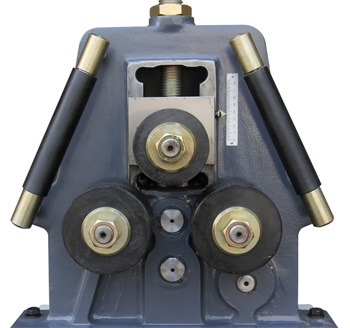

Дополнительные боковые опоры удерживают длинную полосу или лист от осевого смещения во время вращения основных валов. Ролики монтируют на станине с обеих сторон от рабочей зоны, и они выступают в роли ограничителей, которые задают правильную траекторию движения металла. Подобное оснащение необходимо при гибке узких и длинных деталей, когда заготовка стремится развернуться или соскользнуть с вальцов под действием силы трения.

Настройка положения направляющих происходит вручную или через сервоприводы, которые синхронизируют их вылет с параметрами заготовки. Использование упоров гарантирует прямолинейность торцов готовой дуги и исключает винтообразную деформацию изделия.

Поверхность вспомогательных роликов покрывают износостойким полиуретаном для защиты кромок листа от появления заусенцев и вмятин. Это позволяет работать с полированными или окрашенными заготовками без риска повреждения декоративного слоя. Когда станок выполняет гибку по спирали, боковые опоры помогают формировать нужный шаг витка и поддерживают выходящий край заготовки.

Рабочие органы производят из кованой легированной стали марки 42CrMo4 или высокоуглеродистых сплавов, которые проходят глубокую индукционную закалку. Подобная обработка создает твердый поверхностный слой толщиной до 5 мм, и он успешно сопротивляется истиранию и механическим ударам. Внутренняя часть вала остается вязкой для сохранения прочности на изгиб при работе с максимальными нагрузками.

Шлифовка и полировка поверхности до зеркального блеска исключают появление отпечатков на заготовке и снижают коэффициент трения в зоне контакта. Для работы с нержавеющей сталью валы часто покрывают твердым хромом, который предотвращает налипание частиц металла и сохраняет чистоту обработки.

Химический состав стали подбирают так, чтобы инструмент не терял твердость при локальном нагреве во время интенсивной эксплуатации. Использование заготовок с дефектами структуры или микротрещинами ведет к быстрой поломке вала, поэтому каждая деталь проходит ультразвуковой контроль перед установкой. В мощных станках применяют полые валы — для снижения инерционности системы и обеспечения возможности внутреннего охлаждения подшипников.

Электронные дисплеи на пульте управления показывают точное положение каждого вала относительно нулевой точки с дискретностью до 0.01 мм. Подобная система заменяет визуальный контроль по механическим шкалам и полностью исключает ошибки оператора при настройке радиуса гибки. Данные поступают от оптических линеек или магнитных энкодеров, которые установлены непосредственно на осях перемещения рабочих органов.

Когда ЧПУ отсутствует, цифровая индикация становится главным инструментом для обеспечения повторяемости изделий в одной партии. Оператор записывает координаты для каждой операции и легко восстанавливает их при повторном выполнении заказа. Наличие монитора ускоряет процесс пусконаладки и сокращает время на изготовление пробных образцов.

Блок индикации защищают от попадания влаги и пыли по стандарту IP65, что позволяет использовать его в условиях реального металлообрабатывающего цеха. Подсветка экрана обеспечивает четкую видимость цифр при любом уровне освещения на рабочем месте. Система может хранить в памяти до 50 промежуточных положений, что упрощает создание многоступенчатых дуг с разными радиусами.

Гидравлические моторы обеспечивают колоссальный крутящий момент на низких оборотах, что необходимо для деформации толстых листов и плит. Система позволяет плавно изменять скорость вращения валов без рывков и падения мощности, потому что поток масла регулируют прецизионные клапаны.

В отличие от электрических редукторов гидравлика защищена от механических поломок при внезапном заклинивании заготовки. В этом случае давление просто сбрасывается через предохранительный клапан, и это предотвращает разрыв валов или разрушение станины. Компактные размеры гидромоторов позволяют встраивать их в ступицы валов для минимизации потерь энергии и исключения громоздких передач.

Использование масла в качестве передатчика силы способствует естественному охлаждению узлов и снижает уровень структурного шума при работе. Гидравлический привод позволяет легко реализовать функцию реверса, когда нужно прокатать лист в обоих направлениях несколько раз. Электроника точно дозирует подачу жидкости, что гарантирует синхронное вращение всех валов станка под любой нагрузкой.

Механическая и электронная защита предотвращает поломку станка при попытке согнуть металл, толщина которого превышает паспортные возможности. В гидравлической системе устанавливают блоки клапанов, которые перенаправляют поток масла обратно в бак при превышении допустимого давления.

Электрические контуры оснащают реле контроля тока, и они мгновенно отключают питание двигателей при резком возрастании нагрузки на валу. Подобный подход сохраняет целостность дорогостоящих подшипников и исключает пластическую деформацию станины и рабочих вальцов. Когда срабатывает защита, на пульте управления загорается индикатор ошибки и процесс гибки полностью блокируется до устранения причины сбоя.

Дополнительным барьером служат срезные штифты в соединительных муфтах, которые разрушаются при возникновении критического крутящего момента. Это физически разъединяет привод и рабочий орган, когда автоматика не успевает среагировать на ударную нагрузку. Современные станки с ЧПУ анализируют усилие деформации каждую миллисекунду и плавно снижают скорость подачи при приближении к опасным значениям.

Обработка мягких металлов требует применения валов со специальной полировкой или использованием полимерных защитных покрытий. Алюминий легко царапается стальной окалиной, поэтому перед началом работ поверхность инструмента тщательно очищают и промывают. Скорость вращения вальцов снижают до минимума для предотвращения перегрева и налипания частиц сплава на рабочий инструмент.

Между листом и валом часто прокладывают тонкую пленку из полиэтилена, и она принимает на себя все механические воздействия в процессе гибки. Подобный метод сохраняет идеальный товарный вид изделий и исключает необходимость последующей шлифовки или покраски готовых дуг. Станки с асимметричным расположением валов обеспечивают более бережный захват и подачу тонкостенных заготовок.

Система ЧПУ позволяет точно настраивать усилие зажима, чтобы не допустить сплющивания или утонения стенок мягкого металла. Если заготовка имеет анодированное или лакокрасочное покрытие, для ее защиты используют ролики из капролона или фторопласта. Гладкая фактура поверхности валов в сочетании с плавной подачей исключает появление матовых пятен и полос на металле.

Величина просвета между вальцами определяет степень обжатия листа и конечный радиус получаемого изделия. В механических моделях настройку производят вращением маховиков, которые перемещают опоры вала по винтовым направляющим. Гидравлические станки используют цилиндры для изменения положения валов, это позволяет регулировать зазор непосредственно во время процесса гибки. Такая функция необходима при работе с листами переменной толщины или когда требуется создать сложный профиль с плавными переходами.

Автоматика постоянно отслеживает параллельность валов с помощью датчиков и исключает их перекос, который может привести к появлению конусности. Точность установки зазора составляет несколько микрон, и это гарантирует стабильность размеров всей партии деталей.

Специальные муфты в приводе позволяют выполнять независимую регулировку краев вала, когда нужно изготовить коническую деталь. Шкала на корпусе станка помогает оператору быстро возвращаться к базовым настройкам после смены типа заготовки. Плотность прижима влияет на тяговое усилие, поэтому при работе с тяжелыми плитами зазор уменьшают для исключения проскальзывания.

Дистанционный пульт в виде педального узла позволяет оператору управлять вращением валов и направлением подачи, когда руки заняты удержанием тяжелого листа. Подобное решение повышает безопасность труда, потому что человек может находиться на безопасном расстоянии от движущихся частей станка. Педаль обычно имеет три положения: вращение вперед, стоп и реверс, что дает возможность оперативно корректировать процесс гибки.

Защитный кожух над кнопками предотвращает случайное нажатие при падении инструмента или заготовок. Кабель для подключения имеет повышенную прочность и защищен от перегибов и воздействия агрессивных жидкостей в цехе. Использование педали сокращает время на выполнение вспомогательных операций и позволяет работать одному человеку с длинномерными деталями.

Электрическая схема педального блока включает систему экстренной остановки, и она срабатывает при резком отпускании или сильном нажатии на платформу. Это минимизирует риск травматизма при возникновении нештатных ситуаций во время захвата металла. Наличие дублирующего управления на основном пульте позволяет настраивать параметры станка в статичном режиме.

Для создания изделий с изменяющейся кривизной используют станки с ЧПУ, которые синхронизируют вращение валов с их вертикальным перемещением. Программа задает траекторию движения верхнего или боковых вальцов так, чтобы радиус гиба плавно уменьшался или увеличивался по мере прохождения заготовки. Эта технология востребована при производстве эллиптических днищ, элементов архитектурного декора и кузовных деталей спецтехники.

Контроллер рассчитывает скорость подачи и усилие прижима в каждой точке, что исключает появление изломов и резких переходов. Оператор видит графическое отображение процесса на мониторе и может вносить коррективы в режиме онлайн. Высокая точность позиционирования валов гарантирует идеальное совпадение формы детали с чертежом.

Использование лазерных измерителей углов позволяет системе автоматически подстраивать параметры гибки под фактические свойства конкретного листа. Если металл обладает повышенной упругостью, автоматика увеличит давление для достижения нужного результата без участия человека. Функция автоматического расчета пружинения встроена в большинство современных систем управления гибочным оборудованием.

Оборудование устанавливают на армированный бетонный фундамент, толщина которого зависит от массы станка и динамических нагрузок при работе. Жесткое крепление к основанию через анкерные болты исключает вибрации и самопроизвольное смещение станины во время деформации тяжелых заготовок. Поверхность фундамента должна быть идеально ровной, иначе в готовых изделиях появится неустранимая конусность.

Пространство вокруг станка организуют с учетом максимальной длины листов и необходимости свободного прохода персонала. Кабели питания и шланги гидросистемы укладывают в защитные короба или подземные каналы для предотвращения их повреждения. Правильный монтаж является фундаментом долговечности и точности работы всех механизмов агрегата.

Под станину часто укладывают виброгасящие прокладки, и они снижают уровень структурного шума и защищают электронные блоки от сотрясений. После установки проводят калибровку всех осей и проверку параллельности вальцов с использованием прецизионных уровней и линеек. Электрическое заземление корпуса обязательно для обеспечения безопасности и защиты ЧПУ от помех в сети.
