Станки для радиусной гибки

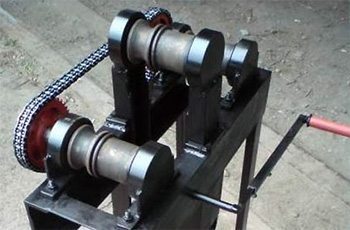

Сменные шаблоны в форме спирали позволяют получать сложные завитки с радиусом, который плавно меняют на одном компактном устройстве без долгой переналадки механизмов. Металлическую заготовку вставляют в начальный паз и плотно прижимают к центральному валу, после чего длинный рычаг проворачивает деталь вдоль прочной направляющей.

Конструкция обеспечивает идеальное прилегание полосы или прутка к стальной оправке, и такая схема полностью исключает появление заломов или резких переходов на поверхности проката. Изготовители выпускают такие приспособления из качественной стали марки 45 с закалкой, потому что инструмент должен выдерживать высокие статические нагрузки при деформации проката. Ширину паза подбирают под размер проволоки, чтобы исключить боковой перекос.

Оборудование для художественной гибки имеет модульную структуру и допускает быструю замену центральных сегментов для изменения диаметра кольца. Станину инструмента фиксируют на массивном верстаке прочными болтами, потому что крутящий момент при работе с толстым прутком достигает значительных величин. Специальный упор предотвращает случайное выскальзывание заготовки из захвата и обеспечивает стабильное положение детали в течение всего цикла вращения.

Гибочная балка состоит из набора независимых сегментов разной ширины, и они позволяют формировать радиусные изгибы на заготовках со сложной геометрией. Оператор подбирает комбинацию вставок под длину детали, после чего механизм прижимает лист к основной станине станка. Такая конструкция обеспечивает возможность гибки коробов с бортами, которые уже загнули ранее, когда стандартный цельный инструмент мешает свободному движению металла.

Каждый сегмент крепят на направляющей балке через специальные замки, чтобы время переналадки оборудования составляло несколько минут. Инженеры рассчитывают форму рабочей кромки с учетом минимального радиуса, который требует конкретный чертеж. Прочность крепления исключает смещение инструмента под сильным давлением.

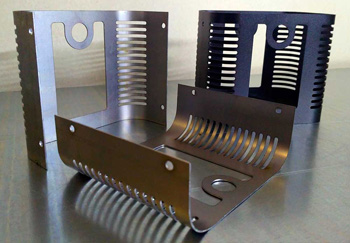

Использование таких инструментов дает возможность изготавливать уникальные корпуса приборов и элементы архитектурного декора на одном станке. Поверхность вставок проходит обязательную термическую обработку и шлифовку для защиты от износа при постоянном контакте с абразивной окалиной стали. Система ЧПУ контролирует положение каждого блока и синхронизирует движение балки с работой задних упоров.

Специальные насадки со сферической или цилиндрической формой рабочей части позволяют выполнять плавную гибку листового металла без образования острых углов. Инструмент устанавливают на стандартную траверсу пресса и фиксируют через систему зажимов, и такая схема расширяет технологические возможности обычного гибочного оборудования.

Радиус насадки подбирают под параметры будущего изделия, чтобы обеспечить идеальное совпадение формы детали с проектным чертежом. Поверхность оснастки подвергают термической обработке до высокой твердости, потому что она воспринимает колоссальные нагрузки в точке контакта. Гладкая фактура металла предотвращает появление вмятин и царапин на лицевой стороне заготовки.

Применение сменных насадок позволяет быстро переходить от стандартной гибки к созданию объемных элементов корпусов и резервуаров на одном рабочем месте. Оснастка имеет калиброванный хвостовик для точного позиционирования относительно оси матрицы, и это гарантирует соосность инструмента во время всего цикла деформации. Когда станок работает с нержавеющей сталью, насадки покрывают твердым хромом для исключения налипания частиц металла.

Для измерения параметров длинных криволинейных деталей используют лазерные сканеры или механические шаблоны, которые прикладывают к поверхности в нескольких точках. Система ЧПУ получает данные от бесконтактных датчиков в режиме реального времени, когда профиль проходит через зону гибочных роликов.

Технология позволяет выявлять отклонения от радиуса, который задали в программе, на ранней стадии и мгновенно вносить правки в работу привода. Оператор видит трехмерную модель процесса на мониторе, и такая визуализация упрощает контроль качества при выпуске сложных ферм или арок. Точность замера составляет до 0.1 мм, что важно для стыковки крупных элементов на объекте.

Программный модуль анализирует форму дуги по всей длине заготовки и автоматически корректирует усилие прижима при обнаружении неоднородности металла. Когда станок работает с тонким алюминием, датчики отслеживают появление волнистости и подают сигнал на изменение скорости подачи. Использование оптических линеек позволяет фиксировать положение валов с высокой дискретностью.

Зеркальная поверхность гибочного инструмента снижает коэффициент трения и предотвращает появление микроскопических царапин на декоративном слое металла. Когда заготовка плавно скользит по гладкой оправке, усилие деформации распределяется равномерно по всей площади контакта. Это исключает возникновение зон локального перегрева и сохраняет антикоррозийные свойства оцинкованной или нержавеющей стали.

Полировка до минимальной шероховатости препятствует налипанию металлической пыли на пуансон, потому что любая соринка под давлением оставит глубокий след на детали. Для достижения максимальной чистоты обработки специалисты применяют финишную доводку инструмента алмазными пастами.

Гладкая фактура оправки способствует более точному расчету коэффициента пружинения, так как отсутствие рывков делает процесс релаксации металла предсказуемым. При работе с алюминием и медью полировка инструмента становится обязательным требованием для предотвращения появления матовых пятен и полос. Программное обеспечение станка работает стабильнее, если механическое сопротивление в зоне гибки остается постоянным в течение всей смены.

Интеллектуальный контроллер синхронизирует вращение главных валов с вертикальным перемещением прижимного инструмента по заданной математической траектории. Программа ЧПУ рассчитывает координаты для каждой точки изгиба, чтобы радиус плавно увеличивался или уменьшался во время прохождения заготовки через станок.

Оператор загружает чертеж в цифровом формате, после чего автоматика самостоятельно выбирает оптимальные режимы скорости и давления для конкретной стали. Такая технология позволяет создавать сложные эллиптические или спиральные формы за один рабочий цикл без остановки привода. Система вносит автоматические поправки на упругость металла на основе базы данных о физических свойствах сплавов.

Использование переменных алгоритмов дает возможность выпускать уникальные детали для авиастроения и мебельной индустрии на стандартном оборудовании. Программный интерфейс визуализирует все этапы деформации в трехмерном виде, и такая функция помогает быстро находить ошибки в проектных данных. ЧПУ управляет сервоклапанами гидравлической системы с высокой скоростью для мгновенной реакции на изменение радиуса.

Выносные консоли с роликовыми опорами удерживают тяжелые и длинные листы в горизонтальной плоскости для предотвращения их провисания под собственным весом. Когда заготовка имеет большой радиус, край металла стремится согнуться в обратную сторону или сместиться относительно центральной оси гибки. Поддержки обеспечивают стабильное положение листа во время всего цикла деформации и исключают возникновение вмятин от случайных ударов о станину.

В автоматизированных комплексах опоры перемещаются вверх и вниз синхронно с движением пуансона по командам системы ЧПУ. Такая схема работы сохраняет идеальную геометрию детали и облегчает труд персонала при обработке крупных панелей. Правильное позиционирование заготовки гарантирует точность угла по всей длине шва.

Конструкция поддержек включает ролики с полиуретановым покрытием, чтобы не царапать поверхность заготовки при ее перемещении. Консоли имеют независимую регулировку высоты для адаптации оборудования под разные типы матриц и инструментов. Использование боковых опор позволяет работать одному человеку с листами шириной до 2 м и более.

Силовые агрегаты должны обеспечивать высокую плавность хода и стабильность давления во время всего процесса радиусной деформации металла. Гидроцилиндры изготавливают из прочных стальных сплавов с последующим хромированием внутренней поверхности для защиты от износа и коррозии. Качественные уплотнения манжет выдерживают давление до 300 бар без протечек и потери герметичности.

Чтобы исключить возникновение перекосов и люфтов под воздействием боковых нагрузок, инженеры применяют прецизионные направляющие для штока. Синхронизация работы цилиндров через пропорциональные клапаны гарантирует параллельность балок с точностью до 0.05 мм.

Конструкция узлов предусматривает наличие демпфирующих систем для смягчения ударов в конечных точках хода траверсы. Система ЧПУ контролирует температуру масла в контуре и подает сигнал на включение охладителя при превышении заданных параметров. Регулярная проверка состояния фильтров и замена гидравлической жидкости предотвращают засорение клапанов и поломку насосов.

Для сохранения круглой формы сечения при гибке по радиусу используют внутренние оправки или заполнители из упругих полимеров. Когда металл деформируют на специальном инструменте, внутренняя опора предотвращает «схлопывание» стенки и образование гофр на внутреннем радиусе дуги.

Станок оснащают системой прижимных роликов с полукруглыми ручьями, которые плотно обхватывают трубу и распределяют нагрузку равномерно по окружности. Точная настройка зазоров между инструментом и заготовкой исключает сплющивание профиля и сохраняет исходные геометрические параметры изделия. Программное обеспечение рассчитывает оптимальную скорость подачи, чтобы волокна металла успевали перестраиваться без разрывов.

Применение внешних поддерживающих колец на выходе из гибочного узла исключает осевое смещение трубы и появление винтовой деформации. В процессе работы в зону контакта подают специализированные смазки для снижения трения и предотвращения перегрева материала. Оборудование с ЧПУ контролирует моменты зажима и разжима оправки для обеспечения непрерывности производственного цикла.

Бесконтактные системы измерения контролируют угол изгиба в режиме реального времени и передают данные в блок ЧПУ для автоматической коррекции хода пуансона. Лазерный луч сканирует поверхность заготовки тысячи раз в секунду, такая скорость реакции позволяет ловить радиус с точностью до доли градуса.

Технология исключает необходимость изготовления пробных деталей и значительно сокращает расход дорогостоящего металла при наладке линии. Прибор учитывает эффект упругой релаксации стали после снятия нагрузки и вносит поправку на дожим в автоматическом режиме. Программное обеспечение фильтрует помехи от цехового освещения и бликов, что обеспечивает стабильность показаний на полированных листах.

Угломеры монтируют на подвижных кронштейнах, и они могут проверять геометрию детали в нескольких точках по всей длине изгиба. Информация об измерениях отображается на мониторе оператора в графическом виде, и такая наглядность помогает контролировать качество без остановки станка. Система может хранить базу данных параметров для сотен марок стали и сплавов, что ускоряет переход к новым производственным заданиям.

Механические и электронные системы безопасности предотвращают поломку станка при попытке согнуть прокат, толщина которого превышает паспортные нормы. В гидравлической схеме устанавливают предохранительные клапаны для сброса масла в бак при резком возрастании давления в контуре. Электрические цепи оснащают реле контроля тока, которые мгновенно отключают питание двигателей при обнаружении признаков заклинивания механизмов.

Такая многоуровневая защита сохраняет целостность дорогостоящих валов, подшипников и силовых цилиндров в любых внештатных ситуациях. Когда срабатывает блокировка, на пульте управления загорается индикатор ошибки и процесс гибки полностью прекращается. Программное обеспечение ведет лог сбоев для анализа причин и диагностики систем.

Конструкция станины имеет высокий коэффициент запаса прочности, чтобы выдерживать пиковые динамические удары без пластической деформации рамы. Система ЧПУ отслеживает крутящий момент на валах каждую миллисекунду и плавно снижает скорость подачи при достижении опасных пределов нагрузки. При движении траверсы защитные щитки и световые барьеры перекрывают доступ в рабочую зону.

Хромомолибденовый сплав обладает исключительным сочетанием высокой прочности и вязкости, что необходимо для работы инструмента в условиях циклических нагрузок. Оправки из этого материала выдерживают колоссальные напряжения на изгиб и кручение без риска внезапного разрушения или появления микротрещин. Сталь 42CrMo4 отлично поддается индукционной закалке, обработка с ней позволяет получить твердую поверхность до 60 HRC при сохранении пластичного сердечника.

Инструмент успешно сопротивляется износу при постоянном трении об абразивную окалину и абразивные частицы на поверхности проката. Высокая усталостная прочность сплава гарантирует стабильность геометрических параметров оснастки на протяжении многих лет.

Химический состав стали обеспечивает хорошую прокаливаемость на большую глубину, что важно для изготовления массивных пуансонов и матриц большого диаметра. Оправки сохраняют свои физические свойства при локальном нагреве в зоне деформации и не склонны к термическому охрупчиванию. Поверхность инструмента после шлифовки приобретает зеркальный блеск, что снижает коэффициент трения и защищает заготовку от повреждений.
