Гибка листов

Выбор в пользу гибки при изготовлении объемных деталей обусловлен сохранением монолитной структуры материала. В отличие от сварочных работ, при которых в зоне шва происходит сильный нагрев и изменение кристаллической решетки металла, гибка является процессом холодной пластической деформации. Это позволяет избежать появления зон термического влияния, где сталь становится более хрупкой и склонной к коррозии.

Цельное изделие обладает значительно более высокой прочностью на разрыв и лучше переносит вибрационные нагрузки. Кроме того, отсутствие сварного шва исключает необходимость его последующей зачистки, шлифовки и контроля качества соединения рентгеновскими методами. Гнутый лист выглядит более эстетично и аккуратно, что важно для фасадных элементов и корпусных деталей.

С точки зрения экономики гибка часто обходится дешевле, так как сокращает количество технологических операций и минимизирует затраты на расходные материалы для сварки.

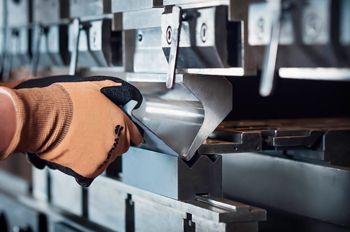

Воздушная гибка - метод, при котором лист касается матрицы только в двух точках на её верхних кромках, а угол задается глубиной опускания пуансона. Между заготовкой и дном матрицы всегда остается свободное пространство. Этот способ универсален, так как позволяет получать разные углы на одном комплекте инструмента.

Калибровка, или гибка «в упор», подразумевает полное прилегание листа к поверхностям матрицы под мощным давлением. В этом случае форма детали в точности повторяет геометрию оснастки.

Калибровка обеспечивает максимально высокую точность и повторяемость размеров, практически полностью устраняя эффект распружинивания. При этом метод калибровки требует значительно более мощного оборудования и отдельных матриц под каждый угол. Воздушная гибка чаще применяется для тонких листов и гибкого производства, в то время как калибровка незаменима для толстолистового проката и деталей, к которым предъявляются жесткие требования по допускам.

Гибка листовых заготовок толщиной 20 мм, в том числе плит, относится к категории сложных операций. Она требует использования тяжелых гидравлических прессов с усилием в сотни тонн. Основная трудность заключается в колоссальном сопротивлении металла и риске появления трещин на внешней стороне сгиба.

Для работы с такими заготовками применяют матрицы с широким раскрытием ручья и пуансоны с большим радиусом закругления. Это позволяет распределить нагрузку на большую площадь и избежать разрыва волокон. В ряде случаев для повышения пластичности необходим предварительный подогрев зоны гиба, хотя современное мощное оборудование справляется с такими задачами и холодным способом.

Важно учитывать, что при большой толщине эффект изменения размеров заготовки становится наиболее заметным, поэтому расчет развертки должен быть предельно точным. Процесс требует строгого соблюдения мер безопасности, так как возникающие напряжения внутри массивной плиты могут привести к внезапному разрушению оснастки при нарушении технологии.

Распружинивание - физическое явление, при котором лист стремится частично восстановить свою первоначальную форму после снятия нагрузки. Это происходит из-за сохранения остаточных упругих напряжений во внутренних слоях заготовки.

Величина эффекта зависит от твердости материала и радиуса изгиба: чем прочнее сталь и больше радиус, тем сильнее будет «отскок». Например, нержавеющая сталь пружинит значительно активнее, чем мягкая медь или обычное железо.

Для компенсации этого процесса мастер настраивает станок на более острый угол. Если требуется получить прямой угол в 90 градусов, пуансон опускается глубже, сгибая лист, к примеру, до 87 градусов. После извлечения из пресса деталь разгибается до нужных проектных значений.

На точность распружинивания влияют даже температура в цехе и направление прокатки листа, поэтому для ответственных заказов профессионалы всегда выполняют контрольный замер на первом образце из партии.

Радиусная гибка позволяет получать детали с плавными, скругленными участками вместо четких углов. Эта технология востребована при изготовлении элементов, работающих под давлением, а также для создания эстетичных архитектурных и интерьерных форм. С помощью радиусной гибки производят петли, хомуты, полукруглые желоба и кожухи для промышленного оборудования.

Плавный переход в зоне деформации способствует более равномерному распределению механических нагрузок, что снижает риск усталостного разрушения металла. В отличие от вальцовки радиусная гибка на прессе позволяет сочетать на одной детали прямые участки и несколько разных радиусов.

Для выполнения таких задач используются специальные пуансоны со сменными радиусными насадками. Этот метод незаменим в производстве мебели, торгового оборудования и элементов систем вентиляции, где требования к безопасности и обтекаемости форм являются приоритетными при проектировании изделий.

В процессе гибки листовой металл подвергается разнонаправленным нагрузкам: слои на внутренней стороне сгиба сжимаются, а на внешней интенсивно растягиваются. Это ведет к утонению материала в зоне деформации. Степень этого изменения напрямую зависит от радиуса гиба: чем он меньше, тем сильнее растягивается внешний слой.

Для тонких листов явление почти незаметно, но при работе с толщинами от 10–20 мм изменение толщины может стать значимым фактором для прочностных расчетов. Инженеры учитывают этот нюанс на этапе проектирования, закладывая необходимые допуски.

Кроме того, при слишком сильном сжатии на внутренней стороне могут образоваться микроскопические наплывы или складки. Профессиональное оборудование позволяет минимизировать эти эффекты за счет оптимального подбора инструмента и плавного регулирования усилия прижима. Контроль толщины в зоне сгиба - обязательная часть проверки качества для изделий, работающих в условиях высокого давления.

Ротационные станки, работающие по принципу вальцевания, предпочтительны в ситуациях, когда необходимо получить цилиндрическую, коническую или овальную форму большого радиуса.

В отличие от прессов, которые делают локальный изгиб, ротационное оборудование воздействует на лист равномерно по мере его прохождения между валками. Это позволяет изготавливать обечайки труб, корпуса емкостей и дымоходов практически неограниченной длины по окружности. Ротационный метод исключает появление четких линий сгиба, обеспечивая идеально гладкую поверхность.

Применение вальцов выгодно для серийного производства стандартных круглых деталей, так как процесс происходит непрерывно и с высокой скоростью. Но для изготовления сложных профилей с множеством острых углов или коротким шагом между гибами ротационное оборудование не подходит. В таких случаях всегда выбирают гидравлические или поворотные прессы, обеспечивающие высокую точность угловых параметров.

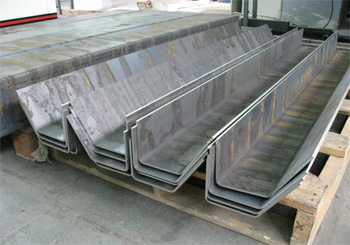

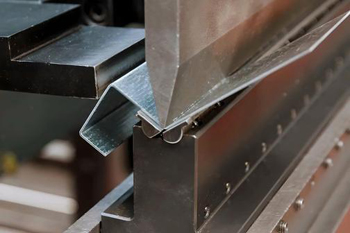

Многоугловая гибка подразумевает выполнение нескольких последовательных операций на одной заготовке без её извлечения из станка или с минимальным количеством переустановок. Для получения П-образного профиля лист сначала гнут с одной стороны, затем перемещают к задним упорам для формирования второй полки.

Сложность в том, что уже согнутые части заготовки не должны упираться в элементы пресса или в инструмент. Для этого применяют сегментные пуансоны, которые можно набирать под нужную ширину детали. Современные станки с ЧПУ позволяют автоматизировать этот процесс, программируя последовательность действий и положение упоров.

Многоугловая гибка дает возможность создавать сложные закрытые корпуса и короба с минимальным количеством стыков. Это значительно повышает жесткость конструкции и сокращает время на последующую сборку. Точность каждого последующего гиба зависит от стабильности первого, поэтому на каждом этапе осуществляется строгий контроль геометрии.

Цена на услуги гибки листового металла формируется из нескольких ключевых составляющих. Первоочередное значение имеет толщина листа: работа с заготовками 20 мм требует мощного оборудования и больших энергозатрат, что повышает стоимость по сравнению с листом в 3 мм.

Второй фактор - длина гиба: в прайсах обычно указывается цена за метр, которая масштабируется в зависимости от габаритов детали. Количество гибов на одном изделии также влияет на итоговую сумму: чем сложнее форма, тем больше времени требуется на перестановку и настройку упоров.

Тип материала тоже играет существенную роль: гибка нержавеющей стали или меди обходится дороже из-за необходимости использования специальной защитной оснастки для сохранения поверхности.

Серийность заказа позволяет снизить цену единицы продукции, так как затраты на первичную наладку станка распределяются на всю партию. Наличие чертежей в цифровом формате и срочность выполнения также могут корректировать финальную стоимость проекта.

Медь и латунь относятся к категории мягких и вязких металлов, которые отлично поддаются холодной гибке. Для работы с ними можно использовать те же прессы, что и для стали, но с определенными корректировками в настройках.

Из-за высокой пластичности эти металлы требуют меньших усилий деформации, но они крайне чувствительны к состоянию поверхности инструмента. Любая царапина на матрице моментально отпечатается на мягкой поверхности медного листа. Поэтому для цветных металлов обязательно применяют полированные пуансоны и защитные подложки из полиуретана или плотной бумаги.

Медь часто используется в электротехнике и дизайне, где важна не только форма, но и идеальная эстетика поверхности. Эффект распружинивания у нее выражен слабо, что облегчает получение точных углов с первого раза.

После гибки медные и латунные детали сохраняют высокую электропроводность и коррозионную стойкость, что делает технологию гибки незаменимой при производстве шинопроводов и декоративных фасадных элементов.
