Фальцепрокатные станки

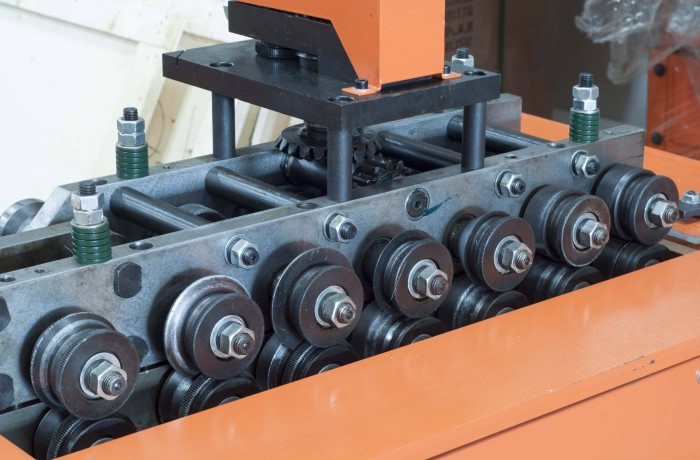

Количество последовательных пар рабочих валков определяет качество формирования замкового соединения и плавность деформации металлической заготовки в процессе её движения вдоль станины оборудования. Каждая пара роликов на станке выполняет строго определенную часть загиба, поэтому постепенное изменение геометрии кромки исключает появление трещин и разрывов на защитном слое оцинкованной стали или полимерном покрытии.

Инженеры комплектуют стандартные модели семью или девятью станциями прокатки для обеспечения идеальной плотности стыка при работе с листами толщиной до 1.2 мм. Для предотвращения малейших перекосов инструмента под нагрузкой жесткие оси валов фиксируют в массивных чугунных блоках. Высокая точность сборки узлов позволяет развивать скорость подачи до 15 м/мин без потери качества.

Сложные модификации оборудования оснащают двенадцатью и более парами валков, которые позволяют одновременно формировать несколько типов фальцевых соединений на разных сторонах агрегата. Такая компоновка избавляет предприятие от необходимости покупки дополнительных машин для выпуска воздуховодов разной конфигурации.

Рабочие ролики производят из высококачественных легированных сталей марок Х12МФ или 9ХС, которые обладают исключительной износостойкостью при постоянных механических нагрузках в зоне контакта. Поверхность каждого валка проходит процедуру объемной закалки до твердости 58–62 HRC, поэтому инструмент не деформируется при работе с жестким металлом.

Для защиты от коррозии и снижения коэффициента трения на ролики наносят слой твердого хрома или проводят процедуру химического азотирования металла. Такая обработка предотвращает налипание частиц цинка на инструмент и сохраняет чистоту поверхности готовых изделий. Шлифовка рабочих кромок до зеркального блеска исключает появление царапин и матовых полос на полированных листах. Оснастка выдерживает миллионы циклов прокатки без износа.

Качественный материал валков позволяет сохранять идеальную геометрию профиля на протяжении многих лет эксплуатации в условиях серийного производства. Инженеры выбирают сплавы с высоким содержанием ванадия и молибдена, которые повышают ударную вязкость и предотвращают выкрашивание кромок под давлением. Если использовать дешевые инструментальные стали, на роликах быстро появятся вмятины от краев листа и точность замка значительно снизится.

Регулировку рабочего зазора между верхними и нижними валками выполняют через систему подпружиненных болтов или эксцентриковых механизмов на каждой прокатной станции. Оператор вращает настроечные рукоятки по шкале, когда требуется адаптировать оборудование под новую партию металла с другими параметрами сечения.

Пружины внутри опорных блоков обеспечивают необходимое давление на лист и компенсируют небольшие отклонения толщины заготовки в рамках допустимых допусков. Правильная настройка исключает проскальзывание металла и предотвращает чрезмерное сдавливание, которое может разрушить защитный слой краски или цинка. Точность калибровки зазоров составляет около 0.05 мм, поэтому замок получается плотным и ровным по всей длине.

В современных моделях предусмотрена централизованная регулировка всех пар роликов одновременно через общую рейку или систему шестерен. Подобное решение сокращает время переналадки оборудования и избавляет от необходимости индивидуальной подстройки каждой секции вручную. Система фиксации параметров предотвращает самопроизвольное ослабление зажимов под воздействием сильной вибрации во время работы электродвигателя.

Дополнительный модуль на верхней части станка позволяет выполнять гибку кромки на радиусных деталях для формирования ответной части питтсбургского фальца. Узел включает в себя небольшой поворотный ролик и направляющую планку, которые позволяют оператору вручную или автоматически создавать борт высотой от 6 до 10 мм.

Такая функция необходима при изготовлении колен воздуховодов и сложных переходов, когда стандартная прокатка по прямой линии невозможна из-за кривизны заготовки. Конструкция блока обеспечивает плавный изгиб металла без образования гофр и заломов на внутренней стороне радиуса. Оборудование позволяет обрабатывать элементы с минимальным радиусом изгиба около 150 мм. Узел имеет собственный привод или работает от общего вала через систему ремней.

Настройку высоты борта производят через перемещение упорной линейки, которая фиксирует положение края листа относительно оси гибочного инструмента. Поверхность роликов отбортовки проходит закалку до высокой твердости для защиты от износа при постоянном трении о кромку металла. Использование этого модуля повышает универсальность фальцепрокатной машины и расширяет ассортимент выпускаемых изделий для систем вентиляции.

Питтсбургский фальц - сложный профиль с глубоким пазом, в который при сборке вставляют ответную кромку другого листа и затем загибают её молотком. Формирование такого соединения требует наличия семи или девяти пар роликов с особым рельефом, которые постепенно создают двойной загиб металла. Станок прокатывает замок со скоростью до 12 м/мин, и на выходе получается прочный и герметичный стык для воздуховодов высокого давления.

Геометрия валков обеспечивает точное совпадение всех углов профиля, поэтому при монтаже коробов не возникают зазоры и перекосы. Этот тип соединения считается самым надежным в промышленной вентиляции из-за высокой механической прочности.

Конструкция фальцепрокатной машины позволяет одновременно настраивать ролики для питтсбургского замка и других типов соединений на разных сторонах станка. Когда заготовка проходит через все станции, паз формируют за один проход без необходимости повторной обработки кромки. Для правильного позиционирования листа относительно первой пары валков инженеры используют специальные направляющие втулки на входе в рабочую зону.

Оборудование для осадки фальца обеспечивает окончательное смыкание замкового соединения после стыковки двух листов металла между собой. Механизм состоит из массивной стальной балки и подвижной каретки с прокатным роликом, который под давлением сдавливает замок по всей его длине. Эта операция гарантирует герметичность шва и придает воздуховоду или кровле законченный эстетичный вид.

Процесс прокатки исключает использование ручных молотков и значительно повышает производительность труда в цехе. Привод каретки может быть ручным через рычаг или электрическим через цепную передачу - в зависимости от модели агрегата. Регулировка усилия прижима позволяет работать с металлом разной толщины.

Станок оснащают сменными роликами для работы с питтсбургским, одинарным или двойным фальцем без долгой переналадки системы. Поверхность рабочего инструмента проходит закалку и полировку для предотвращения повреждения декоративного слоя на заготовках. Длина рабочей зоны фальцеосадочного станка определяет максимальные размеры изготавливаемых коробов и в стационарных моделях достигает 2500 мм.

Привод фальцепрокатного станка включает электрический двигатель и мощный шестеренчатый редуктор, который распределяет энергию между всеми парами рабочих роликов. Инженеры используют систему прямозубых или косозубых передач, которые обеспечивают синхронное вращение валов с одинаковой угловой скоростью. Подобная схема исключает возникновение рывков и проскальзывание металла во время деформации кромки листа.

Цепные передачи в таких станках применяют реже из-за возможности их растяжения и потери точности позиционирования инструмента. Все шестерни изготавливают из легированной стали и размещают внутри закрытой масляной ванны для эффективного охлаждения и смазки. Надежная трансмиссия позволяет оборудованию непрерывно работать в течение всей смены.

Корпус редуктора защищает механизмы от попадания металлической пыли и абразивной крошки, которые могут разрушить зубья передач. Стабильность оборотов валов гарантирует равномерность шага прокатки и отсутствие волнистости на готовом замке. Для защиты двигателя от перегрузок в систему встраивают тепловые реле и муфты предельного момента.

Регулируемые планки на рабочем столе обеспечивают точную подачу листа в первую пару роликов и задают ширину захвата кромки металла. Оператор выставляет положение линеек по шкале в зависимости от типа формируемого фальца и требуемой глубины замкового соединения. Правильное позиционирование заготовки исключает перекос листа в процессе его движения через все станции прокатки.

Поверхность направляющих шлифуют для снижения трения и предотвращения появления царапин на лицевой стороне заготовок. Фиксацию линеек производят через винтовые зажимы, которые удерживают планки неподвижно при сильном боковом давлении со стороны металла.

Направляющие могут иметь специальные прорези или роликовые вставки для облегчения подачи длинномерных листов большого веса. Инженеры рассчитывают форму планок так, чтобы они поддерживали край заготовки максимально близко к зоне деформации. Если линейка будет иметь люфт, замок получится неровным и состыковать детали при монтаже будет невозможно.

Специальный комплект роликов на фальцепрокатном станке позволяет изготавливать С-образные и S-образные соединительные планки для монтажа прямоугольных воздуховодов. Профиль имеет два симметричных паза, в которые вставляют края коробов для обеспечения их надежной фиксации и герметичности стыка. Формирование такого сложного сечения требует точной синхронизации движения ленты через несколько пар вальцов с разным углом загиба.

Станок выпускает готовую рейку со скоростью до 15 м/мин, и это позволяет быстро заготавливать комплектующие для больших систем вентиляции. Ширину и толщину планки настраивают через изменение зазоров в блоке прокатки согласно паспортным характеристикам. Металл подают из рулона или в виде полос.

Использование встроенного ножа дает возможность нарезать готовую рейку на мерные отрезки нужной длины без остановки производственного процесса. Поверхность роликов для этой операции проходит закалку до высокой твердости для защиты от износа при работе с жесткой сталью. Конструкция узла исключает деформацию профиля и сохраняет четкость всех радиусов изгиба для легкой стыковки деталей.

Соединение Snap-Lock состоит из двух частей, одна из которых имеет пружинный фиксатор, а другая - ответный паз для защелкивания без использования молотка. Формирование такого замка требует установки специальных роликов с переменным углом атаки, которые создают сложную геометрию защелки.

Одна сторона станка прокатывает принимающую часть, а другая - вставляемый элемент, что позволяет выпускать готовые комплекты для быстрой сборки воздуховодов. Такая технология востребована в современном строительстве из-за высокой скорости монтажа и отсутствия лишнего шума в помещении. Вальцы изготавливают из инструментальной стали с последующей полировкой.

Точность настройки роликов для Snap-Lock должна быть максимальной, так как малейшее отклонение в размерах не позволит деталям защелкнуться. Оператор контролирует глубину паза и высоту выступа через прецизионные винты на станине станка. Инженеры оснащают оборудование датчиками контроля, которые отслеживают качество прокатки в режиме реального времени.

Использование стальных труб прямоугольного сечения в конструкции станины позволяет значительно снизить вес станка без потери его жесткости и устойчивости. Мобильные фальцепрокатные машины должны быть легкими - для удобства ручной переноски по объекту или подъема на кровлю с помощью крана. Трубная рама эффективно гасит вибрации от работы привода и обеспечивает стабильность положения всех прокатных станций под нагрузкой.

Поверхность профиля покрывают порошковой краской для защиты от коррозии и агрессивного воздействия внешней среды на стройплощадке. Компактные размеры основания позволяют размещать оборудование в стесненных условиях и на неровных поверхностях. Рукоятки для захвата приваривают непосредственно к силовому каркасу.

Конструкция рамы предусматривает наличие технологических отверстий для крепления роликовых опор и вспомогательного инструмента. Колесные пары оснащают тормозными механизмами для надежной фиксации станка в рабочем положении во время прокатки листов. Использование трубного профиля упрощает сборку агрегата и снижает его себестоимость при сохранении высоких эксплуатационных характеристик.

Использование высокоточных подшипниковых узлов обеспечивает идеальную соосность валов и плавность их вращения под колоссальным давлением при прокатке. Эти детали воспринимают все радиальные и осевые нагрузки, которые возникают при деформации жесткого металлического листа на высоких скоростях. Подшипники закрытого типа защищены от попадания пыли и металлической стружки, что значительно увеличивает их срок службы и снижает риск заклинивания.

Прецизионное исполнение исключает биение инструмента, поэтому толщина и форма замкового соединения остаются стабильными по всей длине заготовки. Опоры крепят к станине через калиброванные посадочные места для предотвращения перекосов. Надежность этих узлов определяет точность работы всего агрегата.

Для компенсации температурных расширений в конструкции опор предусматривают микроскопические тепловые зазоры, которые не влияют на точность прокатки. Регулярная проверка состояния уплотнений и замена консистентной смазки предотвращают перегрев и преждевременный выход подшипников из строя. Если в узле появится люфт, качество фальца мгновенно снизится и станок начнет издавать посторонние шумы при работе.
