Гибка заготовок

Перед началом работ металл очищают от окалины, следов глубокой коррозии и песка, которые могут повредить рабочие поверхности пресса или вальцов. Особое внимание уделяют удалению заусенцев после раскроя, так как острые края могут стать причиной появления трещин при растяжении металла.

Если на заготовке есть масляные загрязнения, её необходимо обезжирить для обеспечения стабильного коэффициента трения. В ряде случаев для повышения пластичности металла заготовки подвергают предварительному отжигу. Тщательный осмотр на наличие скрытых дефектов, таких как расслоения или раковины, позволяет отсеять некондиционный материал еще до начала деформации.

Правильная подготовка обеспечивает равномерное распределение внутренних напряжений и гарантирует получение детали, полностью соответствующей проектным размерам.

Состояние кромок заготовки напрямую определяет её сопротивляемость разрушению в процессе пластической деформации. При гибке наружный слой металла подвергается интенсивному растяжению. Если на торце заготовки после рубки на гильотине или плазменной резки остались микротрещины, зазубрины или неровности, они превращаются в концентраторы напряжений. Под нагрузкой эти дефекты мгновенно разрастаются, превращаясь в глубокие трещины или приводя к полному разлому детали.

Профессиональная подготовка включает обязательную зачистку торцов шлифовальным инструментом или снятие фаски. Гладкая кромка позволяет металлу растягиваться плавно и равномерно по всей длине сгиба. Это особенно важно при работе с легированными сталями и деталями, которые в дальнейшем будут эксплуатироваться в условиях повышенных вибраций или нагрузок, где целостность структуры металла имеет главное значение.

Процесс гибки основан на способности металлов и сплавов изменять форму под действием внешних сил без разрушения. При приложении нагрузки в структуре заготовки происходят сложные процессы: внешние слои удлиняются (испытывают растяжение), а внутренние укорачиваются (испытывают сжатие). Между ними находится нейтральный слой, длина которого остается неизменной.

Чтобы форма заготовки зафиксировалась, напряжение в металле должно превысить предел текучести, но остаться ниже предела прочности. В этот момент происходит необратимое перемещение атомов в кристаллической решетке. Если приложенное усилие будет недостаточным, заготовка просто вернется в исходное состояние (упругая деформация).

Глубокое понимание физики этих процессов позволяет технологам точно рассчитывать необходимые усилия пресса и выбирать оптимальные режимы обработки для достижения заданной геометрии без повреждения внутренней структуры материала.

Точность изготовления детали зависит от совокупности технических параметров: состояния оборудования, квалификации оператора и свойств самого материала. Решающее значение имеет правильный расчет развертки с учетом коэффициента смещения нейтрального слоя. Даже небольшое отклонение в толщине заготовки или её химическом составе может привести к изменению величины упругого отскока, что исказит итоговый угол. Использование прецизионных задних упоров и систем контроля давления позволяет минимизировать погрешности позиционирования.

В профессиональном производстве точность проверяется на каждом этапе с помощью электронных угломеров или контрольных шаблонов. Важно учитывать, что термические процессы (например, если заготовка была нагрета) также влияют на итоговые линейные размеры из-за усадки. Высокая точность гарантирует легкую собираемость узлов в единую конструкцию и исключает необходимость трудоемкой ручной подгонки деталей при монтаже.

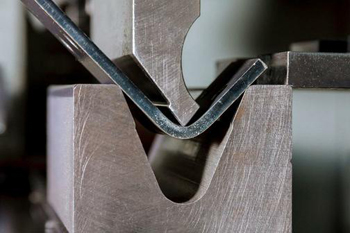

Радиус пуансона - один из главных параметров, определяющих внутреннюю геометрию сгиба и сохранность металла. Если он слишком мал, инструмент будет буквально врезаться в поверхность заготовки, создавая глубокую вмятину и провоцируя разрыв наружных волокон. Напротив, слишком большой радиус пуансона может привести к неточному формированию угла и повышенному пружинению.

Профессиональный подбор оснастки осуществляется на основе толщины заготовки и требований чертежа к внутреннему радиусу детали. Для ответственных работ используются пуансоны со сменными радиусными вставками. Правильное соотношение радиуса инструмента и толщины металла обеспечивает плавное перетекание слоев заготовки, исключая концентрацию напряжений в одной точке. Это гарантирует отсутствие скрытых микротрещин и позволяет получать эстетически безупречные и конструктивно надежные изделия с минимальными затратами на последующую доработку.

После завершения гибки в зоне деформации заготовки сохраняются значительные внутренние напряжения. Они вызваны неравномерным распределением растянутых и сжатых слоев металла. Эти остаточные напряжения могут со временем привести к самопроизвольному изменению геометрии детали (поводкам) или стать причиной возникновения трещин при эксплуатации в условиях низких температур или агрессивных сред.

Для стабилизации структуры применяют термическую разгрузку: низкотемпературный отпуск. Заготовку нагревают до определенной температуры и выдерживают в течение некоторого времени, после чего медленно охлаждают. Это позволяет «расслабить» кристаллическую решетку без потери прочности материала. Такая процедура обязательна для деталей, к которым предъявляются повышенные требования по геометрической стабильности и долговечности, например, для элементов точных приборов, авиационных узлов и крупногабаритных сварных конструкций.

Проверка геометрии готовой детали включает в себя не только замер углов, но и контроль отсутствия нежелательных деформаций на прямых участках заготовки. Плоскостность проверяется прикладыванием детали к поверочной плите или с помощью лекальных линеек. Искривление заготовки в плоскости, перпендикулярной изгибу, часто свидетельствует о неравномерном давлении инструмента или о внутренних дефектах самого металла.

Соосность отверстий и пазов контролируют с помощью калибров или на координатно-измерительных машинах. Важно убедиться, что в процессе гибки не произошло скручивания заготовки («винта»), которое может возникнуть из-за перекоса в станке. Высокая точность контроля гарантирует, что гнутая заготовка идеально впишется в общий узел при сборке, не создавая лишних напряжений в местах крепления.

Использование современных систем лазерного сканирования позволяет мгновенно сравнивать реальную деталь с цифровой моделью, обеспечивая безупречное качество продукции.

Работа с крупногабаритными и массивными заготовками требует строгого соблюдения техники безопасности и использования соответствующего подъемного оборудования. Главная опасность заключается в риске падения заготовки или защемления конечностей при её установке в рабочую зону станка.

Перемещение должно осуществляться только с помощью сертифицированных строп, траверс или вакуумных захватов, соответствующих весу груза. Запрещается находиться в зоне возможного падения заготовки в процессе её подачи. Операторы обязаны использовать средства индивидуальной защиты: каски, защитную обувь с металлическим подноском и плотные перчатки для защиты от острых кромок металла.

Важно следить за надежностью фиксации заготовки в зажимах станка перед началом деформации, так как под действием огромных усилий пресса незакрепленная деталь может быть выброшена из рабочей зоны. Четкая организация рабочего места и исправность грузоподъемных механизмов сводят риски производственного травматизма к минимуму.

Термическая обработка, такая как закалка или цементация, значительно повышает твердость заготовки, но одновременно резко снижает её пластичность. Попытка согнуть закаленную деталь в холодном состоянии чаще всего приводит к её мгновенному разрушению с образованием острых осколков.

Если по чертежу требуется гибка твердой заготовки, её необходимо подвергнуть процедуре местного или полного отпуска для снижения внутренних напряжений и возврата металлу способности к деформации. После придания нужной формы деталь может быть снова закалена до проектных значений твердости. Важно понимать, что повторная термообработка может вызвать небольшие изменения линейных размеров и поводки, поэтому в расчеты закладываются соответствующие допуски.

Работа с термообработанными заготовками требует строгого соблюдения температурных режимов, чтобы сохранить заданные физико-механические свойства материала на каждом этапе производства.

После гибки заготовки могут сохранять остаточные напряжения, которые стремятся немного изменить их форму в течение некоторого времени. Для предотвращения самопроизвольной деформации и повреждения поверхностей важно правильно организовать складирование готовой продукции.

Детали рекомендуется укладывать на ровные поверхности, избегая создания чрезмерных вертикальных нагрузок от веса стопки, которые могут «раздавить» заданные углы. Для защиты от коррозии, особенно если в процессе гибки использовались СОЖ на водной основе, заготовки необходимо просушить и при необходимости нанести консервационную смазку.

При хранении изделий из нержавеющей стали или алюминия следует использовать прокладочные материалы, чтобы исключить прямой контакт деталей между собой и предотвратить появление царапин. Соблюдение правил хранения гарантирует, что к моменту финальной сборки или сварки все заготовки сохранят идеальную геометрию и чистоту поверхности.
