Фальцеосадочные станки

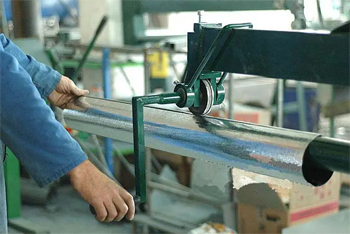

Консольное исполнение стальной штанги позволяет надевать готовые цилиндрические или прямоугольные заготовки для герметизации продольного фальцевого соединения. Балка воспринимает вес длинномерных изделий и сопротивляется прогибу при прокатке роликом под давлением 10 бар и выше. Инженеры используют толстостенный инструментальный профиль с высокой жесткостью, потому что малейшее отклонение от оси приведет к искривлению замка.

В промышленных агрегатах для работы с габаритными коробами вылет консоли достигает 3000 мм. Ресурс стальной балки рассчитан на десятилетия активной службы.

Массивное литое основание станины удерживает консоль в горизонтальном положении и полностью поглощает вибрации от работы электрического привода каретки. Свободный доступ к штанге с торца упрощает процесс загрузки и быстрого съема заготовок после завершения технологического цикла осадки. Для повышения устойчивости рамы применяют систему анкерного крепления к бетонному фундаменту цеха через массивные стальные болты.

Рабочие вальцы производят из легированной стали Х12МФ с объемной закалкой, чтобы обеспечить максимальную твердость поверхности в зоне контакта с металлом. Инструмент постоянно сдавливает несколько слоев листового проката, поэтому он должен сопротивляться пластической деформации при пиковых нагрузках до 1500 кг.

Конструкторы предусматривают наличие сменных роликов с разным профилем ручья для работы над лежачими и стоячими фальцевыми соединениями. Плотное прилегание вальца к заготовке исключает образование воздушных пазух внутри замка и гарантирует полную герметичность готового воздуховода или водостока. Шлифовка кромок предотвращает прорезание тонкого цинкового слоя на поверхности стали.

Механизм крепления вальцов на подвижной каретке включает прецизионные игольчатые подшипники, которые выдерживают радиальные усилия и сохраняют плавность вращения. Для защиты от среза и усталостного разрушения при многосменной эксплуатации оборудования оси роликов изготавливают из термообработанных сплавов. Быстрая замена инструментального блока позволяет переходить от осадки тонких труб к работе с толстостенными коробами за несколько минут.

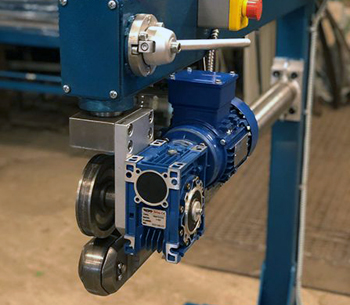

Электромеханический привод обеспечивает равномерное перемещение гибочного ролика вдоль шва со стабильной скоростью до 12 м/мин. Мощный двигатель передает крутящий момент через зубчатую рейку или цепную передачу, такая схема гарантирует отсутствие рывков при прохождении участков с двойным нахлестом. Плавный старт и торможение инструментальной головки снижают ударные нагрузки на механические узлы станины и предотвращают смещение заготовки на столе.

Контроллер управляет частотой вращения вала мотора, что позволяет настраивать темп осадки под конкретный тип материала и сложность фальца. Надежная изоляция электрических компонентов защищает систему от короткого замыкания в условиях высокой влажности.

Использование червячного редуктора в системе привода позволяет достигать высоких значений тягового усилия при компактных размерах силового агрегата. Зубчатые передачи работают внутри герметичного масляного картера, и такая конструкция снижает трение и обеспечивает эффективный отвод тепла. Механизм самоторможения исключает произвольное движение каретки под действием силы тяжести при вертикальном или наклонном расположении консольной балки.

Регулировочные винты на верхней части каретки позволяют выставлять рабочий зазор между давящим роликом и консольной балкой с точностью до 0.1 мм. Величину хода инструментальной головки выбирают на основе суммарной толщины нескольких слоев металла в замке. Пружинные блоки внутри механизма компенсируют небольшие отклонения заготовки по высоте и предотвращают разрушение оснастки при случайном наезде на заклепку.

Упорные гайки фиксируют заданные параметры жестко, поэтому усилие осадки остается постоянным на протяжении всей длины обрабатываемого шва. Четкая миллиметровая шкала на корпусе помогает быстро возвращать настройки к базовым значениям при смене типа продукции.

Пропорциональные гидравлические клапаны в автоматических моделях регулируют прижимную силу в зависимости от сопротивления металла, которое фиксируют датчики. Электроника мгновенно меняет давление в цилиндре, когда инструмент проходит через участки с разным количеством слоев стального листа в фальцевом соединении. Такой подход исключает появление волнистости на тонком материале и гарантирует полное смыкание пазов на жестких заготовках из нержавеющей стали.

Конструкция сменных роликов позволяет станку работать над осадкой лежачих и стоячих фальцев путем простой замены одного рабочего сегмента на другой. Профиль ручья вальца в точности повторяет геометрию конкретного типа замка, чтобы прижатие происходило равномерно по всей площади контакта. Когда формируют угловое соединение на прямоугольных коробах, применяют специальные направляющие планки для центровки заготовки относительно оси давления.

Оборудование обеспечивает герметичность стыка без использования герметиков или липких лент за счет сильной пластической деформации краев листа. Универсальность посадочных мест на валу каретки дает возможность использовать оснастку разных конфигураций под любые технические задачи.

Ширину обрабатываемого шва ограничивают только размерами установленных роликов, и она обычно варьируется в диапазоне от 6 до 15 мм. Для осадки двойного стоячего фальца используют группы последовательных вальцов, которые завершают загиб металла за один проход каретки вдоль консоли. Система фиксации инструмента исключает самопроизвольное откручивание крепежа от постоянной вибрации и ударных нагрузок при встрече с поперечными швами.

Регулируемый задний упор на рабочем столе фиксирует положение листа и предотвращает его смещение назад во время первого касания давящего ролика. Планку изготавливают из нержавеющей стали со шлифованной поверхностью, потому что край заготовки должен скользить по ней без зацепов и повреждений. Специалисты выставляют дистанцию по измерительной линейке с гравировкой, которая сохраняет четкость делений в условиях запыленности цеха.

Жесткое крепление упора к станине через винтовые зажимы исключает люфт и гарантирует параллельность шва относительно кромки заготовки. Этот узел позволяет получать трубы и короба с идеально ровной геометрией без перекосов по всей длине осевой линии.

Магнитные фиксаторы в некоторых модификациях упоров удерживают стальные листы в заданной позиции до момента полного зажатия их кареткой. Такая функция упрощает работу с тяжелыми и длинномерными деталями, когда требуется высокая точность совмещения пазов перед началом осадки. Защитные полимерные накладки на рабочей грани упора исключают возникновение искр при контакте с оцинкованным металлом и предотвращают появление царапин.

Минимальный диаметр труб ограничивают габаритами консольной балки и размерами роликового блока, который движется над её поверхностью. Для изготовления водостоков малого сечения применяют специальные узкие штанги с усиленным сердечником для сохранения жесткости при малом радиусе. Станок позволяет закрывать фальцы на деталях диаметром от 80 мм, когда зазор между стенкой заготовки и инструментальной головкой составляет несколько миллиметров.

Чтобы уменьшить общую высоту механизма и обеспечить свободный ход внутри тесного пространства, специалисты используют компактные подшипниковые узлы. Закалка тонких консолей предотвращает их пластический изгиб под действием реактивных сил.

Опорные ролики внутри консольной балки поддерживают её свободный конец в момент прохождения каретки, что полностью исключает вибрации и биение. Такая система актуальна для длинных штанг с вылетом более 2000 мм, когда собственный вес металла и давление пресса могут вызвать заметную деформацию. Пневматический подъемник опускает дополнительную опору автоматически после загрузки трубы и надежно фиксирует её перед началом цикла прокатки.

Электронная система защиты от перегрузок мониторит потребляемый ток двигателя и мгновенно отключает питание при резком возрастании сопротивления. Когда каретка встречает препятствие или замок имеет избыточную толщину, автоматика блокирует движение для предотвращения поломки редуктора и зубчатой рейки.

Тепловые реле внутри шкафа управления защищают обмотки мотора от перегрева при длительной непрерывной работе в режиме максимальной мощности. Механическая предохранительная муфта в некоторых моделях физически разрывает связь между валом и инструментом при возникновении ударных нагрузок. Эти меры безопасности сохраняют целостность узлов станка.

Концевые выключатели ограничивают ход инструментальной головки в крайних точках консоли и предотвращают её столкновение с элементами станины. Бесконтактные индуктивные датчики фиксируют положение металла и не позволяют запустить цикл прокатки, если заготовку установили неправильно. Регулярная проверка работоспособности всех блоков безопасности входит в ежедневный план технического обслуживания станка.

Модульная конструкция инструментальной головки позволяет устанавливать сменные кассеты с роликами разной конфигурации под конкретные виды фальцев. Каждый блок имеет калиброванные посадочные места, которые обеспечивают идеальную соосность вальцов относительно центральной линии консоли.

Время на полную переналадку оборудования не превышает пяти минут, когда используют быстросъемные болты с накатной головкой для ручной фиксации. Такой подход дает возможность выпускать на одном агрегате и круглые водосточные трубы, и прямоугольные вентиляционные короба с минимальными паузами. Все сменные элементы проходят процедуру финишной шлифовки и антикоррозийной обработки.

Хранение запасных инструментальных блоков организуют в специальных ячейках на корпусе станины для быстрого доступа и защиты полированных поверхностей. Каждая кассета имеет маркировку с указанием типа шва и допустимой толщины металлического листа, что исключает ошибки при подготовке к работе. Контроль состояния рабочих кромок в каждом блоке предотвращает появление брака и гарантирует герметичность замковых соединений.

Направляющий желоб или серия боковых роликов центрируют замок относительно оси давящего вальца для исключения сползания инструмента с фальца. Узел устанавливают на входе в каретку, и он удерживает выступ металла строго вертикально в момент его вхождения в зону деформации. Правильное позиционирование предотвращает смятие кромок и гарантирует получение ровной линии осадки по всей длине обрабатываемого изделия.

Конструкция направляющих позволяет плавно менять ширину канала под разные типы замковых соединений через винтовые регуляторы. Твердосплавные накладки на стенках желоба сопротивляются истиранию и защищают лицевую сторону заготовки от появления матовых полос и царапин.

Лазерный указатель в продвинутых моделях проецирует световую линию на поверхность консоли для помощи в быстрой установке труб по центральной оси. Специалисты совмещают замок с лучом до момента фиксации, что значительно сокращает время на подготовительные операции при работе с длинномерными деталями. Оптические датчики могут контролировать положение шва в автоматическом режиме и вносить поправки в движение каретки при обнаружении смещения.

Обработка листов с тонким цинковым слоем требует применения роликов с полированной поверхностью для предотвращения разрушения защитного покрытия. Когда станок сдавливает фальц, отсутствие шероховатости на инструменте исключает налипание частиц цинка и сохраняет антикоррозийные свойства изделия. Рекомендуется использовать минимальное усилие прижима, которое достаточно для полной осадки замка без деформации структуры металла.

Программное управление позволяет плавно наращивать давление в начале хода для мягкого входа вальца в заготовку без ударных нагрузок. Подобный подход гарантирует долговечность вентиляционных труб и водостоков в условиях агрессивной внешней среды.

Специальные вставки из бронзы или полиуретана в механизме захвата бережно фиксируют тонкий лист и не оставляют вмятин на его лицевой стороне. Скорость прокатки каретки снижают до 6 м/мин при работе с хрупкими декоративными покрытиями для исключения их растрескивания в зоне изгиба. Система удаления статического электричества предотвращает притяжение пыли к заготовке, что также способствует сохранению чистоты и блеска поверхности.
