Гибка листов до 6 м

При работе с длинномерными деталями основная техническая сложность - упругая деформация балок пресса. Под воздействием огромного усилия в центре станка балки могут незначительно прогибаться, что приводит к разнице углов: в центре изгиб получается менее острым, чем по краям.

Для устранения эффекта современное оборудование оснащается системой динамического бомбирования (компенсации прогиба). Она автоматически выгибает нижнюю балку (стол) навстречу верхней с помощью гидравлических цилиндров или клиновых механизмов. Это позволяет добиться идеальной прямолинейности и идентичности угла в любой точке шестиметровой заготовки.

Точность настройки контролируется лазерными датчиками в реальном времени. Без такой системы получение качественного короба или длинного профиля невозможно, так как погрешность в несколько градусов на краях сделает невозможным последующий монтаж конструкции.

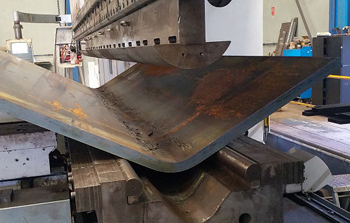

Максимальная толщина листа при гибке напрямую связана с номинальным усилием пресса, которое распределяется на погонный метр длины. Для шестиметровых станков требуются прессы с усилием от 400 до 1000 тонн и выше. Если для гибки короткой метровой детали из стали толщиной 10 мм достаточно небольшого усилия, то для шестиметрового листа той же толщины нагрузка возрастает многократно.

Технические возможности зависят от ширины раскрытия матрицы: чем шире нижний инструмент, тем меньшее усилие требуется для деформации, но при этом увеличивается минимальный радиус гиба. При работе с высокопрочными сталями допустимая толщина для шестиметровой заготовки может быть снижена в полтора-два раза по сравнению с обычной конструкционной сталью.

Перед началом работ инженеры проводят расчет по таблицам усилий, чтобы исключить перегрузку оборудования и гарантировать получение заданного профиля без повреждения инструмента.

Сохранение внешнего вида заготовки важно для листов с зеркальной полировкой, полимерным покрытием или оцинковкой. В процессе гибки лист скользит по кромкам матрицы, что может привести к появлению характерных полос и царапин.

Для защиты применяют несколько методов. Наиболее эффективным является использование эластичных пленок или специальных синтетических подложек, которые помещают между листом и матрицей. На производстве также используют гибочные инструменты с роликовыми вставками или с полиуретановым покрытием рабочих поверхностей. Смазка зоны контакта специальными составами тоже помогает снизить трение и риск задиров металла.

Важно следить за чистотой инструмента: мельчайшая стружка или окалина на матрице под давлением пресса оставит на поверхности шестиметрового листа неустранимые вмятины. Такие меры защиты позволяют получать готовые фасадные панели или элементы отделки, не требующие последующей перекраски.

Если заготовка прошла предварительную лазерную или пробивную обработку, расположение отверстий относительно линии гиба имеет решающее значение. При нахождении отверстия слишком близко к зоне деформации происходит его неизбежное искажение: круг превращается в овал, а прямоугольник вытягивается. Это связано с растяжением наружных слоев металла.

Существует правило безопасного расстояния: край отверстия должен находиться от оси гиба на дистанции не менее двух-трех толщин материала плюс радиус инструмента. Если специфика конструкции требует расположения перфорации непосредственно на линии сгиба, применяют специальные матрицы с поддержкой или выполняют лазерные микронадрезы, которые позволяют контролировать деформацию.

При работе с шестиметровыми листами важно учитывать и общую жесткость заготовки, так как обилие отверстий снижает сопротивление металла изгибу, что может потребовать корректировки настроек пресса.

Высокая точность геометрии длинных деталей достигается благодаря использованию многоосных задних упоров с программным управлением. На шестиметровых станках устанавливают несколько независимых пальцев-упоров, которые синхронно перемещаются по всей длине стола. Это исключает перекос листа при подаче и гарантирует параллельность линий гиба. Точность позиционирования на современном оборудовании составляет десятые доли миллиметра.

При работе с деталями длиной 6 метров на итоговую точность также влияет термическое расширение металла: при существенном изменении температуры в цехе фактическая длина листа может измениться на несколько миллиметров. Для компенсации таких погрешностей операторы проводят калибровку первой детали в партии.

Использование автоматизированных систем позволяет изготавливать сложные профили с множеством последовательных гибов, сохраняя строгую повторяемость размеров во всей серии продукции.

Пружинение - частичный возврат металла в исходное состояние после снятия давления пуансона. Его величина зависит от предела текучести материала, радиуса гиба и толщины листа. При длине 6 метров пружинение проявляется наиболее выраженно из-за большого объема деформируемого металла.

Для получения точного угла в 90 градусов пресс должен согнуть лист на угол 87–88 градусов, закладывая компенсацию на «отскок». У разных марок стали и даже у разных партий одного и того же металла этот показатель может варьироваться.

Современные листогибочные прессы оснащаются системами активного измерения угла в процессе гибки. Лазерные датчики считывают реальное положение листа прямо в матрице и передают данные в систему ЧПУ, которая мгновенно корректирует глубину опускания пуансона. Это позволяет нивелировать разницу в свойствах металла и получать идентичные по углу шестиметровые профили вне зависимости от внутренних напряжений в материале.

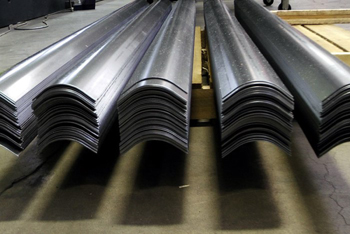

Технология позволяет создавать профили со сложной геометрией, включающей Z-образные, П-образные и замкнутые контуры. Основные ограничения - конфигурация пуансона и возможность свободного поворота шестиметровой заготовки внутри станка.

При проектировании сложных профилей технологи проверяют последовательность гибов, чтобы уже согнутые части листа не сталкивались с балкой пресса или инструментом. Для облегчения процесса на шестиметровых станках применяют системы сопровождения листа (лифты), которые поддерживают тяжелые края заготовки при подъеме. Это предотвращает возникновение нежелательных деформаций («обратных гибов») под собственным весом металла.

Использование набора сегментного инструмента позволяет за один установ станка выполнять несколько разных видов гибки. Это существенно повышает производительность и точность сборки будущих металлоконструкций, сокращая время на переналадку оборудования.

Контроль качества готовых длинномерных профилей включает проверку прямолинейности, соблюдение углов и линейных размеров полок. На деталях такой длины визуального осмотра недостаточно. Для замера углов используют прецизионные электронные угломеры или контрольные шаблоны.

Прямолинейность проверяется с помощью лазерных нивелиров или на поверочных плитах большой площади. Важным параметром является отсутствие «скручивания» профиля вдоль продольной оси.

На высокотехнологичных производствах применяется бесконтактное измерение с помощью 3D-сканеров, которые позволяют получить полное облако точек шестиметровой детали и сравнить его с исходной CAD-моделью. Это позволяет выявить даже минимальные отклонения в несколько миллиметров на всю длину изделия. Допуски на изготовление регламентируются ГОСТ 19903-2015 или техническими требованиями заказчика.

Работа с титаном и сталями с высоким содержанием марганца или кремния требует особого температурного режима и настройки оборудования. Такие материалы обладают низкой пластичностью в холодном состоянии и высоким сопротивлением деформации.

При попытке согнуть шестиметровый титановый лист «вхолодную» существует высокий риск его мгновенного разрушения. В таких случаях применяется технология локального нагрева линии гиба или прогрев всей заготовки. Однако для многих сплавов предпочтительнее использовать специальный инструмент с увеличенным радиусом закругления пуансона, чтобы снизить концентрацию напряжений.

При гибке титана важно учитывать его склонность к налипанию на стальной инструмент, что требует использования специальных смазок. Процесс проводят на пониженных скоростях, чтобы дать металлу время на пластическую адаптацию. Точный учет физико-химических свойств материала позволяет успешно изготавливать длинномерные детали для авиастроения и химической промышленности.

Несмотря на высокий уровень автоматизации современных станков, роль специалиста остается ведущей. Оператор должен обладать глубокими знаниями в области металловедения, чтобы правильно интерпретировать поведение конкретного листа.

При работе с шестиметровыми заготовками мастер должен учитывать направление прокатки, так как гибка вдоль и поперек волокон требует разных усилий и настроек компенсации пружинения. Специалист контролирует правильность установки тяжелой заготовки и координирует работу вспомогательного персонала или систем сопровождения. Опыт позволяет вовремя заметить косвенные признаки проблем: посторонние звуки при деформации или микроскопические изменения в структуре поверхности.

Умение «читать» металл и оперативно вносить корректировки в программу ЧПУ предотвращает порчу дорогостоящего шестиметрового проката. Профессионализм команды - гарантия того, что сложный проект будет выполнен в строгом соответствии с инженерными расчетами.

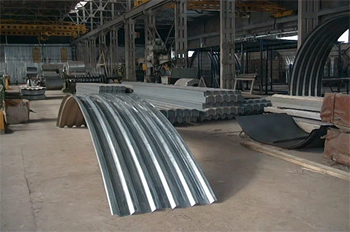

Метод сегментной гибки (степ-гибки) позволяет создавать плавные радиусные формы даже на шестиметровых листах без использования вальцов. Процесс заключается в выполнении множества последовательных гибов на малый угол с минимальным шагом. Чем меньше шаг между ударами пуансона, тем более плавной получается кривая.

Технология востребована при производстве опор освещения, элементов мостовых конструкций и архитектурных деталей сложной формы. Главное преимущество обработки на листогибочном прессе - возможность сочетать на одном шестиметровом листе и радиусные участки, и четкие углы. Это недоступно для обычных вальцовочных станков.

Программа ЧПУ точно рассчитывает количество и глубину каждого удара, обеспечивая идеальную симметрию и повторяемость формы. Такая гибкость процесса позволяет реализовывать уникальные дизайнерские и инженерные решения, сохраняя высокую прочность и монолитность длинномерного изделия.
