Гибка меди

Медь обладает уникальной кристаллической решеткой, которая обеспечивает ей исключительную пластичность и высокую способность к относительному удлинению. В отличие от большинства марок стали ее можно деформировать в холодном состоянии на очень малые радиусы без образования микротрещин. Это свойство позволяет изготавливать детали сложной пространственной формы, такие как змеевики теплообменников или фигурные элементы кровли, за один рабочий цикл. Металл легко «течет» под давлением инструмента, что минимизирует нагрузку на станочное оборудование. Вместе с тем высокая податливость меди требует от мастера предельной аккуратности, так как любое избыточное усилие может привести к нежелательному растяжению заготовки. Профессиональная гибка позволяет максимально использовать природный потенциал этого металла, создавая долговечные изделия с идеальной геометрией без применения дорогостоящего нагревательного оборудования.

Минимальный радиус гибки меди определяется состоянием поставки металла и его толщиной. Для мягкой, отожженной меди (марка М1 или М2) этот показатель может быть практически равен нулю, что позволяет сгибать лист «на плотную». Для полутвердой и твердой меди рекомендуется устанавливать радиус не менее одной-полутора толщин заготовки. Если пренебречь этим правилом при работе с нагартованным листом, на внешней стороне угла возникнет сильное натяжение волокон, которое проявится в виде шероховатости или мелких разрывов. Технологи также учитывают чистоту сплава: наличие примесей снижает пластические возможности материала. Точный расчет радиуса гарантирует сохранение прочностных характеристик изделия в зоне деформации. Правильно подобранный инструмент обеспечивает плавный переход металла из одной плоскости в другую, сохраняя монолитность структуры заготовки и её эстетическую привлекательность.

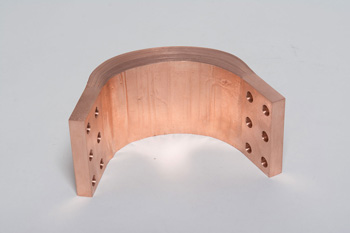

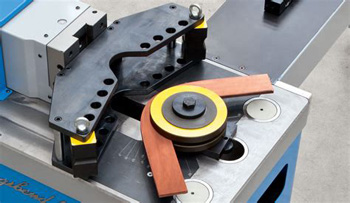

Гибка медных токопроводящих шин требует строгого контроля за сохранением площади поперечного сечения в месте изгиба. При деформации внешняя сторона шины растягивается, что ведет к её неизбежному утонению. Если это изменение превысит допустимые нормы, электрическое сопротивление в данной точке вырастет, что приведет к локальному перегреву при прохождении больших токов. Для исключения аварийных ситуаций инженеры выбирают радиусы гиба, исключающие сильную деформацию. Важно также избегать образования вмятин от зажимов станка. Использование гидравлических шиногибов с ЧПУ позволяет контролировать усилие с высокой точностью. Правильно выполненный изгиб сохраняет все электротехнические характеристики магистрали, обеспечивая надежность работы распределительных устройств и трансформаторных подстанций. Безупречная геометрия шин также упрощает их монтаж в ограниченном пространстве электрических шкафов.

Наклеп, или деформационное упрочнение, проявляется в росте твердости меди в зоне гиба при одновременном снижении её пластичности. Каждое механическое воздействие меняет структуру металла, делая его более жестким. Если деталь требует многократной гибки в одной и той же области, наклеп может стать причиной внезапного разлома заготовки. Металл просто теряет способность к дальнейшему растяжению и лопается. В простых конструкциях наклеп даже полезен, так как он немного упрочняет место сгиба. Проблемы возникают при изготовлении сложных пространственных изделий с множеством переходов. Чтобы нейтрализовать избыточное упрочнение и вернуть меди первоначальную мягкость, применяют промежуточный термический отжиг. Понимание физики наклепа позволяет технологам правильно рассчитывать последовательность операций, избегая выбраковки дорогостоящего материала и гарантируя высокое качество сложной формовки.

Для восстановления пластичности меди после интенсивной гибки или длительного хранения её подвергают нагреву до температур +500–600 градусов Цельсия. Важный технологический нюанс - способ охлаждения. В отличие от стали медь можно охлаждать быстро, погружая в воду. Это не только экономит время, но и способствует частичному отделению образовавшейся окалины от поверхности. После водных процедур медь приобретает максимальную мягкость и снова становится пригодной для глубокой деформации. Важно следить за равномерностью прогрева: локальный перегрев может привести к росту зерен металла, что сделает структуру неоднородной. Профессионально выполненный отжиг позволяет работать с заготовками любой толщины, превращая даже жесткую медь в податливый материал для реализации самых смелых инженерных и художественных проектов, обеспечивая при этом стабильность механических характеристик.

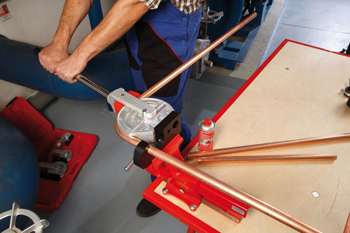

Медные трубы с малой толщиной стенки крайне чувствительны к потере устойчивости при радиусном изгибе. Основная задача мастера - предотвратить превращение круглого сечения в овальное и не допустить появления гофр на внутреннем радиусе. Для этого на производстве используют дорновые трубогибы, где внутренний стальной стабилизатор поддерживает стенки трубы изнутри. В случаях, когда применение дорна невозможно, используют метод заполнения. Полость трубы набивают сухим песком, заливают льдом или специальными легкоплавкими составами. Это создает эффект монолитной заготовки, позволяя металлу растягиваться равномерно по всей окружности. Тщательная подготовка и выбор правильной технологии наполнения гарантируют сохранение пропускной способности трубы, что принципиально для систем отопления, водоснабжения и гидравлики. Гладкий изгиб без заломов обеспечивает эстетичный вид и надежность инженерных коммуникаций.

Медь обладает одним из самых низких коэффициентов упругого возврата среди конструкционных металлов. Её модуль упругости значительно ниже, чем у стального проката, поэтому эффект пружинения после снятия нагрузки проявляется слабо. Тем не менее при изготовлении прецизионных деталей этот фактор нельзя игнорировать. Величина «отскока» обычно составляет от 0,5 до 1,5 градусов и зависит от твердости марки меди и радиуса гиба. Чем тверже материал, тем сильнее он стремится восстановить исходную форму. Настройка современного оборудования с ЧПУ позволяет автоматически компенсировать это смещение, устанавливая пуансон на расчетный «перегиб». Точный учет упругости меди позволяет получать детали, которые идеально стыкуются с другими элементами без дополнительной ручной правки. Это особенно важно в приборостроении и электротехнике, где допуски по углам измеряются минутами и долями градуса.

Воздушная гибка на листогибочном прессе привлекает универсальностью, но требует высокой точности контроля хода пуансона. Поскольку лист не прижимается плотно к стенкам матрицы, итоговый угол зависит исключительно от глубины погружения инструмента. Для мягкой меди, сопротивление которой невелико, важно исключить инерционный перекат инструмента. Современные станки оснащают лазерными системами измерения угла в реальном времени, которые корректируют движение пресса непосредственно в момент деформации. Это позволяет нивелировать разницу в толщине медных листов из разных партий и учитывать минимальные изменения температуры в цехе. Высокая точность позиционирования заготовки по задним упорам гарантирует симметричность полок и строгое соблюдение линейных размеров. Использование воздушной технологии на ЧПУ-прессах позволяет быстро изготавливать сложные медные корпуса и кожухи с гарантированным качеством.

К наиболее распространенным дефектам при работе с медью относятся локальные задиры, чрезмерное утонение стенки и нарушение плоскостности полок. Задиры возникают из-за отсутствия смазки или использования загрязненного инструмента. Утонение сечения на внешнем радиусе дуги - следствие неправильно выбранного (слишком малого) радиуса гиба. Это снижает механическую прочность детали и её электрическую проводимость. Еще один характерный дефект - «волна» на внутренней стороне угла, свидетельствующая о потере устойчивости металла при сжатии. Чтобы избежать проблем, профессионалы строго соблюдают режимы давления и скорости подачи. Визуальный контроль и инструментальные замеры после каждого этапа формовки позволяют вовремя обнаружить отклонения и скорректировать работу оборудования. Качественная гибка исключает скрытые дефекты, гарантируя долгий срок службы медных изделий в самых сложных условиях.

Использование гнутых медных элементов вместо паяных соединений существенно повышает общую надежность трубопроводной системы. Любой паяный стык - потенциальное место утечки, его создание требует высокой квалификации исполнителя для обеспечения герметичности. Гибка позволяет получить непрерывный участок магистрали с плавным поворотом, что исключает наличие лишних швов. Гнутые отводы обладают значительно лучшими гидродинамическими свойствами: отсутствие внутренних наплывов припоя и резких углов снижает турбулентность потока и уровень шума. Это особенно важно для систем кондиционирования и отопления. С точки зрения гигиены, бесшовные трубы предпочтительнее для пищевой промышленности, так как в них отсутствуют зоны застоя, где могут скапливаться загрязнения. Экономия на фитингах и сокращение времени монтажа делают технологию гибки наиболее эффективным и надежным решением для создания современных инженерных сетей.
