Молотки гладильные

Наковальни выпускают из сталей марок 40Х или 5ХНМ, чтобы инструмент мог выдерживать миллионы ударов без пластической деформации. Заготовки проходят через циклы объемной закалки и последующего отпуска до получения твердости в пределах 52–56 HRC.

Рабочую поверхность подвергают прецизионной шлифовке и финишной полировке до зеркального блеска. Такая обработка полностью исключает появление микроцарапин на тонком листовом металле. Форма наковальни может быть плоской, сферической или цилиндрической в зависимости от требуемого радиуса кривизны детали. Опорную часть снабжают хвостовиком для быстрой смены оснастки в гнезде стационарной станины.

Нижнюю опору фиксируют в массивном стальном держателе с помощью винтовых зажимов, которые полностью убирают люфты под действием динамических нагрузок. В конструкции часто предусматривают сменные вставки из твердых полимеров для деликатной обработки деталей, на которые уже нанесли слой краски. Подгонка основания наковальни к станине обеспечивает эффективную передачу ударного импульса и снижает уровень паразитного шума.

Пневматический привод стационарного гладильного станка состоит из цилиндра, поршня-ударника и системы распределительных клапанов для циклической подачи сжатого воздуха. Сжатый воздух под давлением 4–8 бар поступает в верхнюю камеру и разгоняет тяжелый боек в сторону заготовки. В нижней точке хода поток переключается, и воздух возвращает поршень в исходное положение для следующего цикла.

Частота ударов может достигать 1500–3000 в минуту, это позволяет быстро выглаживать большие площади металла. Корпус цилиндра изготавливают из алюминиевого сплава или чугуна с высокой чистотой внутренней поверхности для снижения трения. Применение пневматики обеспечивает мягкий контакт инструмента с листом без риска глубокой деформации стальной основы.

Внутренние уплотнения поршня производят из фторкаучука или полиуретана, потому что эти материалы выдерживают нагрев и постоянное трение. Линию подачи воздуха оснащают фильтром-осушителем и лубрикатором, который насыщает поток мелкодисперсным масляным туманом. Масло предотвращает коррозию стальных деталей и смазывает подвижные пары в автоматическом режиме. Глушители на выпускных отверстиях снижают уровень шума от воздуха, когда он выходит из цилиндра, до безопасных значений.

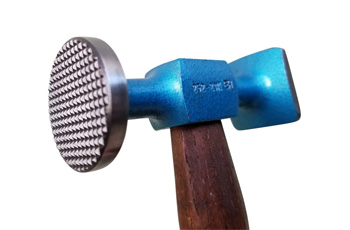

Радиус кривизны бойка определяет площадь контакта инструмента с металлом и интенсивность растяжения заготовки. Бойки с большим радиусом имеют почти плоскую поверхность и служат для финишного разглаживания пологих участков панелей. Насадки с малым радиусом создают концентрированное усилие в одной точке. Такое воздействие позволяет быстро вытягивать металл, когда нужно сформировать сложную выпуклую форму.

Мастера выбирают конкретный профиль инструмента в зависимости от толщины стали и требуемой кривизны кузовной детали. Сферические поверхности бойков проходят прецизионную токарную обработку и закалку. Качественный профиль исключает появление резких переходов и забоин на поверхности алюминия или тонкой нержавейки.

Геометрию рабочей части контролируют с помощью специальных шаблонов, которые позволяют проверить соответствие радиуса расчетным значениям. Слишком острый боек может вызвать чрезмерное утонение стенки листа и привести к его разрыву, когда металл обрабатывают дальше. Плоские варианты инструмента применяют для удаления мелкой ряби и придания металлу зеркального блеска после предварительной выправки.

Сменные насадки позволяют быстро перенастраивать гладильный станок под разные задачи без покупки дополнительного оборудования. В комплект оснастки входят бойки разного диаметра, массы и формы рабочей поверхности: от плоских до сильно выпуклых.

Крепление насадок к поршню-ударнику или рукоятке ручного молотка осуществляют с помощью резьбовых соединений или быстросъемных байонетных замков. Подобное решение экономит время, когда мастер переходит от грубой правки вмятин к финишному полированию поверхности листа. Насадки изготавливают из инструментальной стали 9ХС или хромистых сплавов, которые обладают высокой стойкостью к ударному выкрашиванию.

Для обработки деликатных материалов или деталей, которые имеют покрытие из краски, применяют насадки из нейлона или полиуретана. Пластиковые бойки не оставляют следов удара на металле и исключают риск повреждения защитных слоев лака. Наборы сменного инструмента хранят в специальных органайзерах для защиты полированных поверхностей от случайных царапин и коррозии.

С-образная рама стационарного гладильного станка служит основой для крепления пневматического молота и наковальни. Конструкция обеспечивает жесткость всей системы. Ее изготавливают методом литья из чугуна или сваривают из толстостенных стальных листов.

Форма скобы определяет глубину вылета, которая позволяет обрабатывать листы металла далеко от края заготовки. Внутреннее пространство рамы делают свободным для беспрепятственного перемещения объемных деталей сложной конфигурации. Массивная станина эффективно гасит энергию ударов и предотвращает передачу вибраций на фундамент здания.

Для повышения жесткости раму снабжают внутренними ребрами и диагональными связями, которые исключают прогиб скобы под действием ударных нагрузок. Расстояние между верхним и нижним инструментом регулируют с помощью винтовых механизмов в нижней части станины. Основание станка фиксируют к полу мощными анкерными болтами через виброизолирующие прокладки из технической резины. Конструкция рамы предусматривает места для монтажа пульта управления, манометров и системы подготовки воздуха.

Педаль управления в стационарных гладильных станках позволяет оператору регулировать частоту и силу ударов молота без использования рук. Это освобождает обе руки для точного позиционирования и плавного перемещения листа металла в зоне обработки. Механизм педали соединяют с пневматическим клапаном или электронным контроллером.

Блок управления меняет давление воздуха в цилиндре в зависимости от угла нажатия на педаль. Плавное увеличение усилия обеспечивает постепенный разгон бойка от единичных ударов до высокочастотной вибрации. Пружинная система возвращает рычаг в исходное положение сразу после снятия ноги, что мгновенно останавливает работу станка.

Корпус педали изготавливают из литого алюминия или стали с противоскользящим резиновым покрытием на верхней платформе. Устройство снабжают защитным кожухом, который предотвращает случайное срабатывание при падении заготовок или инструментов. Соединительный шланг защищают оплеткой для исключения повреждений при перемещении оборудования. В некоторых моделях педаль имеет функцию фиксации режима, и такая опция удобна при длительной обработке однотипных серийных деталей.

Система гашения вибраций в пневматических молотах защищает механизмы станка и суставы оператора от ударных волн. Для поглощения избыточной энергии применяют встроенные амортизаторы отката ползуна, которые устанавливают внутри цилиндрического корпуса. Эти элементы изготавливают из высокопрочных эластомеров или снабжают пневматическими демпферными камерами с регулируемым давлением.

Энергия обратного хода поршня гасится за счет сжатия воздуха или деформации полимерных вставок. Это снижает уровень структурного шума и предотвращает появление усталостных трещин в металле рамы и направляющих. Виброизоляция позволяет сохранять точность настроек станка в течение всей рабочей смены.

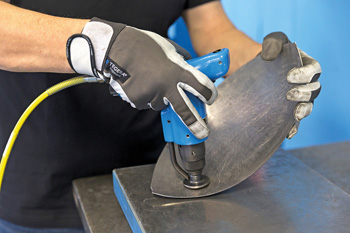

Рукоятки ручных пневматических инструментов оснащают внешними демпфирующими чехлами из мягкой резины. Внутренние узлы крепления цилиндра к корпусу снабжают пружинными подвесами, которые разрывают жесткую связь между ударником и руками человека. Использование композитных материалов в конструкции корпуса также способствует рассеиванию колебаний. Датчики вибрации в современных моделях могут автоматически снижать частоту ударов при превышении безопасного уровня нагрузки.

Поршни-ударники для мощных гладильных машин изготавливают из специальных марок стали, которые обладают высокой ударной вязкостью. Чаще всего выбирают сталь 5ХНМ или высокохромистые сплавы, способные выдерживать тысячи циклов нагружения без образования сколов.

Поверхность детали проходит через процесс азотирования для создания сверхтвердого наружного слоя глубиной до 1.5 мм. После термической обработки поршень подвергают прецизионной шлифовке для обеспечения минимального зазора в цилиндре. Геометрия ударника должна быть идеально сбалансирована по оси вращения для исключения боковых биений. Масса поршня напрямую определяет энергию удара, этот параметр подбирают исходя из мощности приводного агрегата.

Внутреннюю часть ударника иногда делают полой или снабжают каналами для циркуляции смазки и отвода тепла. Хвостовик поршня, который контактирует со сменными насадками, упрочняют методом обкатки роликами для повышения прочности металла. Точность подгонки диаметра поршня к гильзе составляет 5–10 мкм, такой зазор минимизирует утечки сжатого воздуха и повышает КПД привода.

Регулировка силы удара в автоматических станках происходит за счет изменения давления сжатого воздуха в рабочей камере цилиндра. На входе в систему устанавливают прецизионный редуктор с манометром, который позволяет оператору точно выставлять требуемые параметры энергии. Для деликатной правки тонкого алюминия давление снижают до 2–3 бар, а для выравнивания толстых стальных листов поднимают до 6–8 бар.

Дополнительно силу воздействия можно менять путем регулировки хода поршня с помощью винтовых упоров на станине. Частота ударов также влияет на итоговое усилие. Современные драйверы управляют обоими параметрами одновременно для достижения лучшего результата. Программное обеспечение позволяет сохранять настройки для разных типов металлов в памяти контроллера.

В некоторых моделях применяют электромагнитные клапаны, и они дозируют порции воздуха с высокой точностью. Это дает возможность изменять энергию удара в режиме реального времени в зависимости от положения заготовки на наковальне. Обратная связь от датчиков усилия позволяет автоматике мгновенно снижать мощность при риске чрезмерного утонения металла. Педаль управления также служит органом оперативной регулировки: она преобразует силу нажатия в пропорциональное изменение давления в цилиндрическом корпусе.

Полировка рабочей поверхности бойков и наковален имеет решающее значение для обеспечения высокого качества листового металла. Малейшая царапина или частица пыли на зеркале инструмента под действием удара мгновенно отпечатается на мягком алюминии или меди. Финишную обработку проводят на специальных станках с применением алмазных паст до достижения шероховатости Ra 0.05.

Зеркальный блеск снижает коэффициент трения между инструментом и деталью, что предотвращает появление задиров. Гладкая поверхность также способствует равномерному распределению энергии удара по всей площади контакта. После полировки на металл наносят слой твердого хрома для повышения износостойкости.

В процессе эксплуатации рабочую поверхность регулярно очищают от остатков окалины с помощью мягких салфеток. Если на зеркале инструмента появляются следы износа, проводят повторную полировку войлочными кругами для восстановления характеристик. Качественная отделка бойка позволяет мастеру видеть отражение дефектов на листе, и такая видимость облегчает контроль процесса правки. Идеально гладкий инструмент исключает налипание частиц металла, которое может привести к появлению неисправимых вмятин на заготовке.

Система смазки воздушного цилиндра гладильного молотка обеспечивает плавное движение поршня и защищает внутренние детали от коррозии. В напорную магистраль перед станком встраивают автоматический лубрикатор, который превращает жидкое масло в мелкодисперсный туман. Поток сжатого воздуха подхватывает капли смазки и переносит их во внутреннюю полость цилиндра. Там создается тонкая пленка на стенках гильзы и кольцах поршня. Масло снижает коэффициент трения в подвижных парах.

Такое решение позволяет достигать высоких частот ударов без перегрева механизмов. Лубрикаторы оснащают прозрачными колбами для визуального контроля уровня жидкости и винтами точной настройки расхода состава. Использование синтетических масел продлевает ресурс уплотнений и клапанного узла.

Отработанная масляная взвесь удаляется из системы вместе с воздухом через фильтры-глушители, которые задерживают капли жидкости. Регулярная очистка дренажных отверстий предотвращает скопление старого масла и грязи внутри корпуса оборудования. Для смазки направляющих и шарниров рамы применяют индивидуальные пресс-масленки, в которые подают консистентный состав с помощью шприца.

Стационарные стойки для гладильных молотков должны обладать исключительной массой и жесткостью. Их основания изготавливают из массивного литья или сваривают из стальных швеллеров с толщиной стенки более 10 мм. Тяжелая опора служит якорем, который поглощает энергию тысяч ударов в минуту и предотвращает смещение станка.

Верхняя площадка стойки проходит механическую обработку для создания плоскопараллельной базы под С-образную раму оборудования. Для надежной фиксации применяют высокопрочные болты, которые выдерживают длительные вибрационные нагрузки без ослабления затяжки. Качественная стойка исключает появление резонансных колебаний, которые могут исказить форму металлического листа.

Нижнюю плиту основания снабжают отверстиями для крепления к бетонному полу с помощью анкеров. Между металлом и бетоном обязательно прокладывают демпфирующие маты из виброизоляционной резины. Конструкция стойки часто включает встроенные шкафы для хранения сменных насадок и инструментов. Высоту расположения рабочей зоны рассчитывают по эргономическим нормам. Устойчивость стойки к опрокидыванию проверяют с учетом максимального вылета тяжелой рамы.

Снижение шума достигается за счет использования пневматических глушителей и звукоизолирующих кожухов. Глушители устанавливают на выпускных отверстиях клапанов, где они дробят поток воздуха и гасят акустическую энергию. Эти устройства изготавливают из пористой бронзы или полимерных материалов. Они эффективно снижают уровень звукового давления на 20–30 дБ.

Внутренние полости станины заполняют демпфирующими составами или обклеивают вибропоглощающими матами на основе вспененного каучука. Подобные меры предотвращают резонанс металлических панелей корпуса. Применение резиновых прокладок в местах соединения узлов также способствует разрыву акустических мостиков.

Для мощных стационарных установок проектируют внешние защитные экраны из поликарбоната, которые локализуют шум в рабочей зоне. Смазка подвижных частей маслом снижает механический лязг металла о металл. Вентиляторы систем охлаждения снабжают крыльчатками с оптимизированной аэродинамикой для минимизации свиста. Регулярная проверка герметичности пневматических соединений исключает шум от утечек сжатого воздуха под высоким давлением.
