Гибка нержавейки

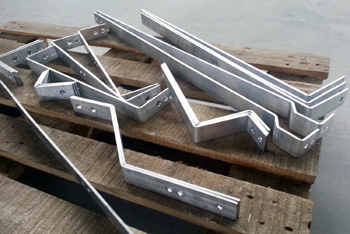

Нержавеющие сплавы обладают более высоким пределом текучести и значительной вязкостью. В процессе деформации кристаллическая решетка легированного металла сопротивляется изменению формы гораздо активнее, чем у обычного черного проката. Это означает, что для получения аналогичного угла сгиба на заготовке той же толщины потребуется гидравлический пресс с мощностью на 40–60% выше стандартной. Повышенная нагрузка ложится и на рабочий инструмент: пуансоны и матрицы. Если оборудование подобрано без учета запаса по тоннажу, возможны недотяг угла или повреждение станины станка. Специалисты всегда проводят предварительный расчет усилий исходя из марки стали, обращая особое внимание на содержание хрома и никеля, которые определяют механическую жесткость заготовки. Профессиональная гибка гарантирует плавность процесса без рывков, что важно для сохранения структуры металла.

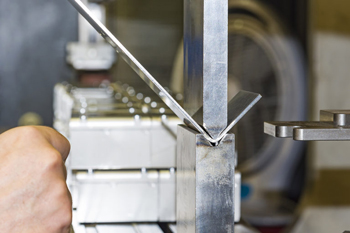

Высокий модуль упругости нержавейки делает её склонной к значительному возврату формы после снятия давления. Лист словно стремится разогнуться обратно, при этом величина «отскока» может достигать 5–15 градусов в зависимости от радиуса и толщины. Для достижения точного результата мастера используют метод прогрессивного перегиба. Если по чертежу требуется прямой угол в 90 градусов, пуансон погружается в матрицу глубже, формируя угол, например, в 82 градуса. После извлечения детали она принимает проектное положение. На точность пружинения влияет химический состав конкретной партии металла, поэтому для ответственных заказов обязателен пробный гиб. Современные прессы с ЧПУ оснащены лазерными системами контроля угла, которые в реальном времени корректируют ход инструмента, нивелируя упругий возврат и обеспечивая идеальную повторяемость деталей в серии.

Аустенитные стали, такие как AISI 304 или 08Х18Н10, считаются эталонными для выполнения гибочных операций без предварительного нагрева. Благодаря высокому содержанию никеля они обладают исключительной пластичностью и способностью к большому относительному удлинению. Такие материалы позволяют выполнять сложные многоуровневые гибы и формировать малые радиусы без риска появления трещин на внешней стороне угла. Аустенитная структура металла сохраняет свою целостность при интенсивном растяжении волокон. Это дает возможность изготавливать прецизионные корпуса приборов, элементы медицинского оборудования и детали для пищевой промышленности с безупречной геометрией. Несмотря на высокую вязкость, которая может вызвать налипание на инструмент, правильный подбор смазки делает работу с аустенитными листами эффективной и предсказуемой для серийного выпуска продукции.

Ферритные марки (например, AISI 430) отличаются повышенной хрупкостью и меньшей пластичностью по сравнению с никельсодержащими сплавами. В холодном состоянии такие листы ведут себя капризно: при попытке выполнить острый гиб на внешней поверхности дуги могут появиться микротрещины или эффект «апельсиновой корки». Такая сталь хуже переносит знакопеременные нагрузки и чувствительна к направлению прокатки листа. При работе с ней технологи рекомендуют увеличивать радиус скругления угла и снижать скорость хода пуансона. Часто требуется предварительный подогрев зоны деформации для повышения текучести металла. Тщательный контроль параметров процесса позволяет успешно применять ферритные стали в производстве бытовой техники и элементов отделки, где требуется сочетание коррозионной стойкости и более доступной стоимости материала.

Сохранение эстетики полированного или шлифованного листа - важнейшая задача. При контакте заготовки с кромками стальной матрицы под большим давлением возникают следы трения и задиры. Для исключения этого дефекта применяются безметочные технологии. Самый распространенный способ - использование листов с нанесенной заводской защитной пленкой из ПВХ, которая удаляется только после окончательного монтажа изделия. Профессионалы также используют матрицы с полиуретановыми вставками или прокладки из плотных синтетических полотен, которые укладываются на инструмент перед ударом. Это создает мягкую преграду, предотвращающую прямой контакт металла о металл. Важно следить за чистотой пуансона, так как даже мельчайшая стальная пыль может впечататься в нержавейку, вызывая точечную коррозию в будущем.

Да, пластическая деформация вызывает значительные внутренние напряжения в металле и может привести к локальному истончению защитного оксидного слоя хрома. В зонах экстремального растяжения на внешнем радиусе гиба коррозионная стойкость может незначительно снизиться. Особую опасность представляет загрязнение поверхности частицами обычного углеродистого железа с рабочего инструмента. Эти вкрапления становятся очагами электрохимической коррозии. Чтобы вернуть изделию первоначальную стойкость, после гибки рекомендуется проводить процедуру пассивации: обработку специальными составами, которые восстанавливают однородную оксидную пленку. Также важно избегать перегрева металла при горячей гибке, так как это может привести к выгоранию легирующих элементов. Правильно выполненная холодная формовка сохраняет защитные свойства нержавейки, гарантируя долгий срок службы изделия в агрессивных средах.

Применение нагрева оправдано при работе с массивными плитами большой толщины или при использовании высокопрочных мартенситных марок стали, которые лопаются при комнатной температуре. Нагрев до 800–1000 градусов резко снижает сопротивление деформации и повышает пластичность материала. Это позволяет гнуть толстостенные заготовки на малые радиусы без образования трещин. Вместе с тем горячая технология требует жесткого контроля температурного режима, так как превышение пороговых значений может вызвать рост зерен металла и хрупкость. На поверхности образуется окалина и цвета побежалости, которые требуют последующей механической или химической очистки. В современной индустрии стараются максимально использовать возможности мощных прессов для холодной гибки. Они обеспечивают лучшую точность размеров и сохраняют чистоту поверхности, но для специфических тяжелых деталей горячий метод остается незаменимым.

Работа с тонким зеркальным листом требует ювелирной точности настройки прижима и идеальной параллельности балок пресса. Тонкая нержавейка склонна к потере местной устойчивости: образованию мелкой волнистости вдоль линии гиба, которую невозможно исправить. Чтобы избежать этого дефекта, мастера используют матрицы с узким раскрытием ручья и пуансоны с высокой чистотой поверхности. Огромное значение имеет отсутствие люфтов в механизмах станка, так как смещение даже на 0,1 мм приведет к перекосу длинной детали. При гибке тонких полос часто применяют метод воздушной гибки на малых скоростях, что позволяет лучше контролировать процесс формирования угла. Из таких заготовок производят декоративные профили, окантовки и элементы облицовки лифтов, где любая геометрическая погрешность или визуальный дефект поверхности считаются недопустимым браком.

Наклеп, или деформационное упрочнение, проявляется у нержавеющих сталей очень ярко. В месте первого сгиба твердость металла резко возрастает, а пластичность падает. Если технологический процесс требует выполнения повторной гибки в той же зоне или совсем рядом с ней, риск разлома заготовки становится экстремальным. Металл «запоминает» нагрузку и становится хрупким. В таких ситуациях, характерных для изготовления сложных пространственных деталей, необходимо проводить промежуточный отжиг. Нагрев до определенных температур снимает внутренние напряжения и возвращает нержавейке способность к дальнейшей деформации. Инженеры стараются проектировать детали таким образом, чтобы минимизировать количество операций в одной зоне. Понимание физики наклепа позволяет правильно выстроить последовательность ходов пресса, обеспечивая высокое качество и монолитность готового изделия сложной формы.

Наличие отверстий в листе нержавейки существенно меняет распределение нагрузки при гибке. Перемычки между ними - зоны концентрации напряжений, а сами отверстия могут деформироваться, принимая овальную форму. Чтобы сохранить геометрию перфорации, технологи используют специальные расчетные коэффициенты для подбора усилий. Линия сгиба должна по возможности проходить между рядами отверстий, а не через них. Если это невозможно, применяются матрицы с эластичными вкладышами, которые поддерживают края отверстий в момент удара пуансона. Важно учитывать, что перфорированный лист пружинит иначе, чем сплошной, из-за меньшего объема металла. Тщательная настройка оборудования позволяет изготавливать из нержавеющей сетки и перфолиста фильтровальные элементы, декоративные короба и защитные экраны, сохраняя при этом идеальный рисунок и функциональность заготовки.
