Гофроколенные станки

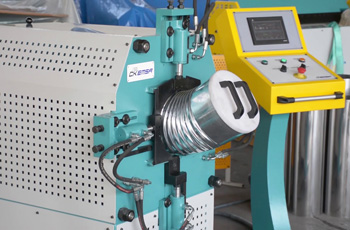

Стальной дорн устанавливают внутрь трубы для поддержки стенок в процессе формирования зига, потому что без внутренней опоры тонкий металл просто сомнется или лопнет. Внутренний узел имеет обтекаемую форму и полированную поверхность, и она исключает появление царапин на внутренней стороне изделия.

Дорн центрирует заготовку относительно внешнего штампа и обеспечивает равномерное распределение давления по всей окружности. Механизм привода перемещает оправку синхронно с шагом гофрирования, когда труба продвигается вглубь станка после каждого цикла. Правильное положение дорна гарантирует сохранение проходного сечения воздуховода без сужений, которые могут создать лишнее сопротивление воздушному потоку.

Инструмент изготавливают из закаленной стали марки 40Х или аналогичных сплавов, так как он постоянно контактирует с кромками заготовок под нагрузкой. Хвостовик дорна крепят к задней бабке станка через шарнирное соединение, и оно компенсирует небольшие отклонения трубы от центральной оси. Систему зажима настраивают под конкретный диаметр оснастки, чтобы исключить люфты и вибрации при работе мощного привода. Если поверхность оправки износится, на металле останутся задиры, и они станут очагами коррозии в будущем. Для уменьшения трения при продольном перемещении заготовки в автоматическом режиме дорн должен иметь систему смазки.

Глубину деформации стенок регулируют через изменение хода пуансона в кривошипном механизме или путем настройки концевых выключателей в электромеханических приводах. Этот параметр определяет радиус изгиба готового колена и его общую длину, потому что высокие складки забирают больше металла из основной заготовки.

Настройку проводят с помощью мерной шкалы на корпусе штампа, и она позволяет выставлять значения с точностью до 0.5 мм. Когда станок работает с тонкой оцинковкой толщиной 0.4 мм, глубину гофры делают минимальной для предотвращения разрыва листа. Правильный подбор величины выступа штампа обеспечивает плотное прилегание складок друг к другу и придает изделию необходимую жесткость.

Механизм управления включает в себя винтовую пару или гидравлический упор, который ограничивает перемещение инструмента в нижней точке хода. Оператор меняет положение рычага или вводит данные в контроллер ЧПУ, чтобы адаптировать процесс под новый тип трубы. Если глубина будет избыточной, на поверхности появятся микротрещины, и они приведут к разрушению водостока при замерзании воды внутри системы. Система фиксации настроек должна исключать самопроизвольное смещение упоров от вибрации при работе двигателя.

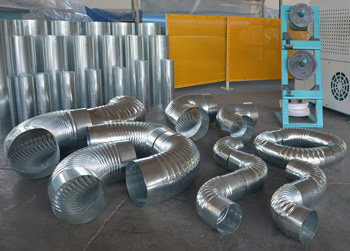

Для получения стандартного отвода под углом 90 градусов обычно требуется сформировать от 8 до 12 последовательных гофр — в зависимости от диаметра трубы. Каждая отдельная складка поворачивает ось заготовки на определенный сектор, и сумма микроизгибов дает нужную геометрию колена. Если нужно изготовить тупой угол в 45 градусов, количество циклов штамповки сокращают вдвое при сохранении того же шага подачи.

Программное обеспечение станка позволяет задавать число ударов автоматически, когда требуется высокая точность и повторяемость изделий. Расстояние между гребнями гофры подбирают так, чтобы стенки не перекрывали друг друга слишком сильно и не создавали лишних наслоений металла.

Увеличение числа складок делает поворот более плавным и эстетичным, что важно для фасадных систем водостоков и дизайнерских решений. Когда станок обрабатывает трубы малого диаметра 80 мм или 100 мм, плотность гофрирования повышают для обеспечения жесткости поворота. При работе с массивными воздуховодами сечением 250 мм количество точек деформации уменьшают для снижения общей нагрузки на привод оборудования.

Рабочие штампы и матрицы производят из инструментальных сталей с высоким содержанием хрома и ванадия, так как эти детали испытывают ударные нагрузки при каждом цикле. Чаще всего выбирают сплавы типа Х12МФ или 9ХС, которые проходят закалку в вакуумных печах до твердости 58–62 HRC. Подобная обработка защищает кромки от выкрашивания и сохраняет чистоту поверхности инструмента на протяжении сотен тысяч операций.

Когда штамп ударяет по металлу, он должен сохранять идеальную геометрию профиля без малейших деформаций и перекосов. Полировка рабочей зоны до зеркального блеска исключает налипание частиц цинка или полимерного покрытия на оснастку. Качественный штамп обеспечивает четкость линий гофры и отсутствие заусенцев на поверхности готового изделия.

Для снижения износа на поверхность инструмента наносят нитрид-титановое напыление, и оно увеличивает ресурс оснастки в несколько раз при работе с нержавеющей сталью. Корпус матрицы крепят к станине через массивные болты с мелкой резьбой для обеспечения надежной фиксации под давлением. Если в структуре штампа появятся микротрещины, качество изгиба резко снизится и заготовку может заклинить внутри станка. Форму штампа подбирают под конкретные радиус и форму трубы.

Перенастройку оборудования под новый размер трубы выполняют путем замены комплекта штампов, матриц и внутреннего дорна под конкретное сечение заготовки. Каждый диаметр требует собственного набора оснастки, потому что зазоры между инструментом и стенкой должны составлять доли миллиметра. Когда используют универсальные станки, оператор меняет положение опорных роликов и регулирует вылет пуансона через винтовые механизмы.

Центрирование трубы относительно оси вращения штампа проводят по контрольным меткам на рабочем столе для исключения конусности готового колена. Современные цифровые системы позволяют запоминать настройки для каждого типа продукции и быстро восстанавливать их при смене партии. Правильная калибровка всех узлов гарантирует герметичность соединения колена с прямыми участками трубопровода.

Станина имеет пазы для перемещения каретки, и она поддерживает длинные заготовки в горизонтальном положении перед началом процесса. Если зазор между трубой и матрицей будет слишком большим, гофра получится неровной и прочность изделия значительно снизится. Для работы с прямоугольными профилями устанавливают специальные сегментные насадки, которые формируют складки на углах без деформации плоских стенок.

Трубу фиксируют на рабочем столе с помощью пневматических или механических зажимов, которые удерживают заготовку неподвижно во время каждого удара штампа. Зажимной механизм включает в себя полукруглые захваты с резиновыми или полиуретановыми вставками для защиты поверхности металла от повреждений.

Сила прижима должна быть достаточной для предотвращения проскальзывания трубы при формировании складки, когда осевое усилие достигает максимальных значений. Когда гофра готова, зажимы автоматически размыкаются и каретка продвигает металл на заданный шаг для следующего цикла. Синхронизация работы фиксаторов и привода штампа обеспечивает высокую скорость производства и точность геометрических параметров изделия.

Опоры каретки перемещаются по прецизионным направляющим, и они гарантируют прямолинейность движения заготовки без перекосов. Если механизм фиксации будет иметь люфт, шаг гофрирования станет неравномерным и угол поворота колена отклонится от чертежных значений. Для длинных труб применяют дополнительные люнеты, которые поддерживают свободный конец и гасят вибрации при работе кривошипного узла.

Электронный счетчик отслеживает количество сформированных складок в реальном времени и автоматически останавливает процесс при достижении заданного значения. Подобное устройство позволяет исключить человеческий фактор и гарантирует, что все колена в одной партии будут иметь абсолютно одинаковый угол поворота.

Система получает сигналы от бесконтактных датчиков, которые реагируют на каждое движение штампа или перемещение подающей каретки. Когда программа завершает цикл, данные сохраняются в памяти контроллера для ведения статистики производства и учета расхода материала. Оператор задает нужные параметры через сенсорную панель, и машина самостоятельно рассчитывает алгоритм работы для получения нужной геометрии.

Наличие системы контроля предотвращает лишний расход электроэнергии и износ инструмента при случайном превышении количества ударов. Если датчик зафиксирует сбой в последовательности гофр, автоматика мгновенно отключит питание привода и выведет сообщение об ошибке. Цифровой индикатор на пульте управления показывает текущий прогресс операции, что позволяет визуально следить за ходом изготовления детали.

Обработка труб с защитным полимерным слоем возможна при использовании специальных штампов с полированной поверхностью и мягких вставок в механизме захвата. Гладкий инструмент не оставляет следов и не разрушает декоративное покрытие даже при сильном давлении в зоне формирования складки. Когда станок работает с такими материалами, скорость гофрирования слегка снижают для предотвращения перегрева и отслоения пленки.

Пластичность полимера должна соответствовать характеристикам металла, чтобы при растяжении волокон на внешнем радиусе не возникало микротрещин. Правильный подбор режимов работы сохраняет антикоррозийные свойства изделия и исключает необходимость последующей подкраски швов. Колена с покрытием широко применяют в архитектурном оформлении зданий и при монтаже элитных систем водоотведения.

Система охлаждения зоны деформации должна работать без применения агрессивных жидкостей, которые могут вступить в реакцию с краской или лаком. Если на штампе появится зазубрина, она мгновенно прорежет полимерный слой до самого металла, и это станет причиной появления ржавчины через несколько месяцев. Для работы с хрупкими покрытиями применяют технологию плавного нарастания давления, когда штамп входит в металл постепенно.

Защиту электрического двигателя от перегрузок обеспечивают через установку тепловых реле и автоматических выключателей с тонкой настройкой порога срабатывания. Подобные меры предотвращают перегрев обмоток и разрушение изоляции, которое может привести к короткому замыканию и дорогостоящему ремонту. Когда нагрузка на валу превышает номинальные значения из-за заклинивания трубы или износа штампов, система мгновенно разрывает цепь питания.

Современные преобразователи частоты также контролируют крутящий момент и плавно снижают обороты при возникновении критических усилий в механизме. Правильная организация защиты продлевает ресурс силового агрегата и гарантирует стабильную работу станка в условиях нестабильного напряжения сети. Электроника отслеживает параметры тока каждую миллисекунду и реагирует на любые отклонения от нормы.

Вентиляторы принудительного охлаждения устанавливают на корпус мотора для отвода тепла при интенсивной работе в режиме частых пусков и остановок. Если температура обмоток достигает критического предела, датчик блокирует запуск следующего цикла до полного остывания агрегата. Механическая муфта предельного момента также может быть встроена в привод, и тогда она может физически разъединять вал двигателя и кривошипный механизм при ударе.

Точность угла изгиба в пределах 1 градуса обеспечивают за счет жесткой синхронизации хода штампа и шага подачи заготовки через систему ЧПУ. Каждый микроизгиб имеет фиксированный радиус, сумма деформаций дает строго заданный поворот оси трубы в пространстве. Когда станок настраивают правильно, все колена в партии имеют идентичную геометрию, что критично для стыковки воздуховодов на большой высоте.

Отсутствие люфтов в кривошипном механизме и направляющих каретки исключает накопление ошибки при формировании длинных серий гофр. Программная коррекция позволяет вносить поправку на пружинение металла после снятия нагрузки в зависимости от марки используемой стали. Качественная сборка станины гарантирует стабильность размеров изделия на протяжении всей многолетней эксплуатации.

Применение индуктивных линеек позволяет контролировать положение каретки с дискретностью до 0.1 мм, что обеспечивает идеальный шаг складок. Если точность упадет, колено будет иметь искривленную форму и монтажникам придется подгонять детали вручную с использованием силы. Современные агрегаты оснащают системами лазерного контроля, которые измеряют угол готового изделия сразу после завершения цикла.

Замену рабочих насадок проводят путем демонтажа штампа и матрицы с посадочных мест на подвижной траверсе и неподвижной станине соответственно. В современных моделях используют быстросъемные клиновые зажимы или магнитные плиты, которые позволяют зафиксировать инструмент за несколько минут.

Когда оснастку меняют, обязательно проверяют соосность пуансона и матрицы для исключения перекосов при первом ударе. Каждый комплект маркируют по диаметру и типу гофры, что облегчает поиск нужного набора на складе и снижает риск ошибок персонала. Новая оснастка должна плотно входить в пазы без люфтов для обеспечения точности гибки и долговечности механизмов.

Дорн заменяют вместе с внешним инструментом, когда переходят на другой типоразмер трубы или меняют форму профиля с круглого на прямоугольный. Крепежные болты на хвостовике оправки имеют стандартную резьбу, и их легко откручивают обычным ключом или пневматическим гайковертом. После установки нового комплекта проводят пробный запуск на небольшом отрезке металла для калибровки глубины и шага гофры.

Максимальная толщина стенки заготовки для гофроколенных станков стандартного класса для стали и меди обычно составляет от 0.8 мм до 1.2 мм. Эти параметры определяют мощностью привода и прочностью штампов, которые должны продавить металл без разрушения кромок инструмента. Когда требуется обрабатывать более толстые трубы, применяют усиленные модели оборудования с гидравлическим приводом и массивной станиной.

Чрезмерная толщина материала ведет к быстрому износу кривошипного механизма и может вызвать деформацию внутреннего дорна. Правильный выбор заготовки гарантирует получение четкой и ровной гофры без разрывов и микротрещин на внешнем радиусе изгиба. Лимит по толщине указывают в паспорте станка, и его превышение аннулирует гарантийные обязательства производителя.

При работе с алюминием допустимый предел толщины может быть выше на 30% из-за более высокой пластичности этого металла. Когда станок настраивают на предельную нагрузку, скорость подачи заготовки снижают для обеспечения плавности процесса и защиты двигателя. Инструмент в этом случае должен иметь увеличенный радиус закругления рабочих кромок для предотвращения прорезания листа под давлением. Если труба имеет сварной шов, его располагают сбоку или внутри изгиба, чтобы исключить разрыв соединения при гофрировании.
