Шринкеры

Рабочие части инструмента включают четыре подвижных стальных блока с глубокими насечками, которые располагают в специальных направляющих пазах массивного чугунного корпуса. Когда на привод оказывают сильное давление, верхние и нижние губки начинают быстрое движение навстречу друг другу для надежного захвата заготовки.

Сжимающий комплект работает по принципу сближения парных блоков точно к центру, поэтому металл внутри данной зоны деформируют за счет механического уменьшения его площади. Острые насечки на поверхности гарантируют надежное сцепление со стальным листом и полностью исключают его случайное выскальзывание в момент пиковой нагрузки. Пружины внутри механизма возвращают оснастку в исходную позицию сразу после завершения цикла и снятия усилия с рычага управления агрегатом.

Процесс растяжения металла требует использования другого комплекта губок, которые при нажатии на педаль принудительно раздвигаются от центра к краям рабочей зоны. Подобное воздействие увеличивает площадь заготовки по внешнему контуру, когда край листа приобретает нужную кривизну без образования нежелательных складок и заломов. Инструментальные блоки изготавливают из легированной стали марки 4140 с последующей термической обработкой для повышения твердости.

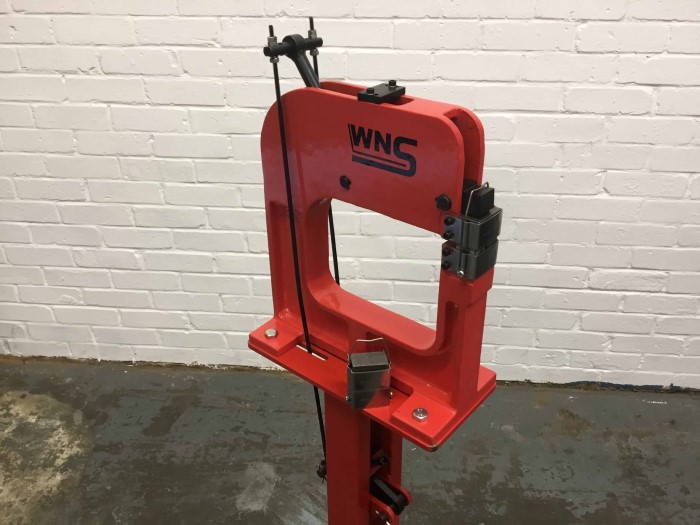

Глубокий зев станины позволяет обрабатывать центральные части широких листовых заготовок, когда требуется создать плавный изгиб на капоте автомобиля или крыше кабины самолета. Расстояние от губок до задней стенки корпуса определяет максимальный вылет детали, этот параметр варьируется от 150 мм до 350 мм в профессиональных моделях оборудования. Если станок имеет короткий зев, металл невозможно подать глубоко внутрь для деформации средних сегментов, поэтому работа ограничивается только узкими кромками и фланцами.

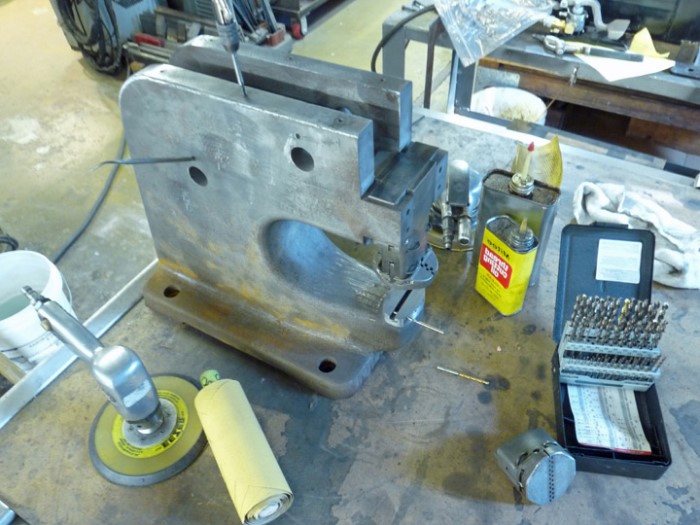

Конструкция с большим вылетом требует усиленного литья станины, чтобы рама не пружинила и не теряла жесткость при передаче высокого давления на подвижные блоки. Листовой металл плавно перемещают внутри проема, а радиус дуги контролируют визуально по заранее подготовленным шаблонам.

Массивная рама с большим вылетом зева позволяет изготавливать цельные панели кузова без лишних сварных швов и соединений, что значительно повышает прочность и эстетическую привлекательность изделия. Программное обеспечение электрических моделей учитывает глубину подачи заготовки для автоматической коррекции усилия сжатия губок в разных зонах детали. Чем больше глубина зева, тем выше выбирают марку стали для производства станины.

Стретчерный комплект инструмента имеет специфическую кинематику, при которой парные блоки раздвигаются от центра к краям в момент соприкосновения с поверхностью металлического листа. Такое воздействие принудительно увеличивает линейный размер заготовки вдоль контура, и это позволяет формировать наружные радиусы на фланцах и деталях кузова.

Губки для растяжения оснащают особыми насечками, которые обеспечивают максимальный захват материала и предотвращают его соскальзывание в сторону станины. Деформация происходит за счет микроскопического растяжения волокон сплава без нарушения его внутренней структуры и снижения прочности изделия. Оснастку изготавливают из закаленной стали, чтобы кромки блоков не сминались при работе с жесткой нержавейкой и сохраняли остроту зуба в течение всей смены.

Смена сжимающего картриджа на растягивающий блок занимает несколько минут, и эта процедура расширяет технологические возможности одной станины при выпуске сложных кузовных панелей. Картриджный тип крепления инструмента гарантирует идеальную соосность верхних и нижних губок без долгой калибровки механизмов. Когда требуется получить S-образный изгиб, заготовку последовательно пропускают через оба типа оснастки для создания встречных радиусов деформации.

Поверхность губок имеет ромбовидную или перекрестную накатку, которая врезается в структуру металла для создания мертвого захвата при сжатии блоков. Глубину зубьев рассчитывают таким образом, чтобы обеспечить максимальное тяговое усилие и при этом не прорезать лист насквозь в момент пиковой нагрузки на педаль.

Твердость насечек на инструменте из стали 4140 достигает 62 HRC, поэтому они сохраняют остроту кромок даже при работе с абразивной окалиной горячекатаного проката. Когда губки смыкают, пирамидальные выступы фиксируют заготовку неподвижно и предотвращают её смещение относительно центральной оси деформации. Плотный контакт инструмента с металлом исключает появление складок на внутреннем радиусе, потому что усилие распределяется равномерно по всей площади захвата деталей.

Если насечки забьются частицами цинка или алюминия, коэффициент трения резко снизится и заготовка начнет проскальзывать при каждом ударе, что приведет к нарушению геометрии изделия. Очистку рабочей зоны проводят латунной щеткой после каждой смены для удаления металлической пыли и шлама из глубоких впадин рельефа. При обработке декоративных панелей на металл наклеивают малярный скотч, который защищает лицевую сторону от появления следов от зубьев.

Высокая твердость материала гарантирует стабильность геометрических параметров инструмента при воздействии колоссальных давлений в зоне контакта. Сжимающие губки проходят процедуру объемной закалки и последующего низкого отпуска для достижения баланса между прочностью и вязкостью стали.

Если металл блоков будет мягким, насечки мгновенно сомнутся при первом же контакте с жестким листом нержавеющей стали толщиной 1.2 мм. Термическая обработка создает износостойкий слой на глубину до 3 мм, который успешно сопротивляется истиранию в течение многих лет интенсивной службы. Качество закалки проверяют на заводе с помощью прецизионных твердомеров.

Неравномерный нагрев при закалке может привести к появлению микротрещин внутри инструмента, поэтому охлаждение деталей проводят в специальной масляной ванне под постоянным контролем. Соблюдение температурных режимов исключает охрупчивание стали и предотвращает раскол губок при резких ударных нагрузках на педаль привода. После завершения термообработки поверхности блоков шлифуют для обеспечения идеальной соосности верхних и нижних элементов картриджа.

Система рычагов в станине преобразует небольшое нажатие на широкую педаль в мощное сдавливающее усилие в рабочей зоне инструментальных губок. Ножной привод освобождает обе руки для точного позиционирования длинномерной листовой заготовки и позволяет оперативно менять глубину подачи металла. Длинное плечо рычага увеличивает давление в несколько раз, поэтому деформация листов толщиной 1.5 мм происходит без значительных физических затрат.

Возвратный механизм на мощных пружинах мгновенно поднимает верхнюю губку в исходную позицию сразу после снятия ноги с площадки управления. Конструкция узла исключает люфты в шарнирных соединениях, когда требуется получить плавный радиус на кромке панели кузова автомобиля или катера.

Высоту педали настраивают под рост человека для обеспечения комфорта и снижения утомляемости в течение всей рабочей смены в мастерской. Прорезиненное покрытие площадки предотвращает проскальзывание подошвы и гарантирует плавность наращивания усилия в момент контакта губок с металлом. Опорные оси в рычажной системе изготавливают из закаленной стали 40Х, чтобы предотвратить их износ и перекос под действием боковых нагрузок.

Пневматический цилиндр обеспечивает колоссальную производительность при массовом выпуске однотипных деталей для кузовного ремонта или авиастроения. Давление сжатого воздуха в 6 бар создает стабильное и мощное усилие в рабочей зоне, которое не зависит от физической силы и усталости человека. Система управления позволяет настраивать частоту ударов и силу сжатия губок через прецизионный регулятор на корпусе аппарата.

Использование пневматики сокращает время обработки одной заготовки в 3 раза по сравнению с ручными или ножными моделями оборудования. Конструкция станка включает систему фильтрации воздуха для защиты внутренних уплотнений от влаги и мелкой металлической пыли. Высокая скорость работы привода гарантирует получение идеальной чистоты поверхности без видимых переходов и вмятин.

Управление процессом деформации производят через небольшую педаль-клапан, и она мгновенно подает воздух в рабочую камеру силового цилиндра. Высокая скорость работы привода позволяет выполнять сотни микроскопических гибов в минуту, что гарантирует идеальную плавность радиуса готовой дуги. Шланги высокого давления имеют армированный слой для предотвращения их разрыва при резких скачках давления в общей магистрали цеха.

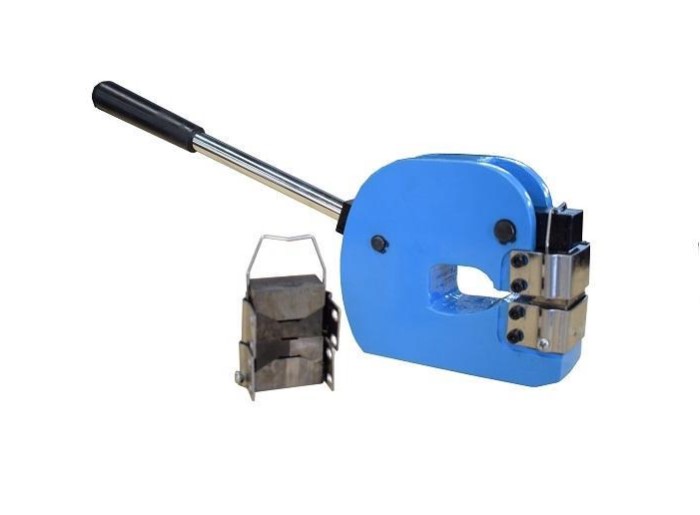

Картриджная система крепления инструмента позволяет переключаться между операциями сжатия и растяжения за несколько секунд без полной разборки станины. Специалисты извлекают единый блок с губками и пружинами из посадочного места и устанавливают на его место нужный комплект оснастки. Направляющие пазы в корпусе шринкера имеют прецизионную шлифовку, которая гарантирует идеальное центрирование верхних и нижних элементов инструмента.

Фиксацию картриджа обеспечивают быстросъемные штифты или стопорные болты, которые удерживают оснастку неподвижно под любой нагрузкой. Подобная модульная конструкция значительно повышает универсальность оборудования и экономит время при наладке линии для выпуска различных кузовных деталей. Корпус станка сохраняет геометрию даже при частой смене инструментальных насадок.

Регулярная проверка состояния посадочных мест предотвращает появление люфтов, которые могут привести к смещению губок и потере точности деформации листа. Перед установкой нового картриджа поверхности очищают от старой смазки и металлической пыли. Смазку направляющих проводят специализированными составами на основе дисульфида молибдена.

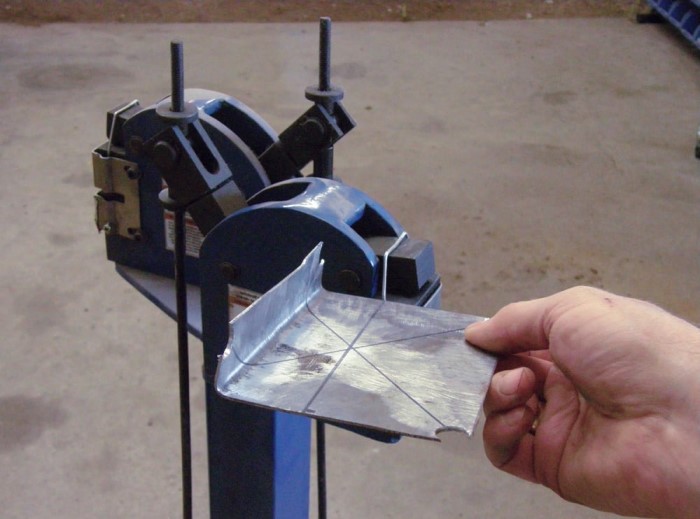

Формирование криволинейного контура происходит за счет выполнения множества мелких последовательных гибов по всей длине кромки листовой заготовки. Специалисты плавно перемещают металл внутри зева станка, и каждое нажатие на педаль меняет кривизну профиля на несколько градусов. Для получения выпуклой формы используют растягивающие губки, а вогнутый радиус создают с помощью сжимающего комплекта инструмента.

Контроль геометрии проводят по заранее подготовленному шаблону или чертежу детали, который прикладывают к изделию после каждого прохода. Глубина подачи листа в зев шринкера определяет ширину зоны деформации и влияет на жесткость готового фланца или панели. Постепенное изменение формы металла исключает разрыв волокон и сохраняет прочность заготовки на всех участках изгиба.

Работа с материалом требует плавного наращивания усилия, потому что резкая деформация может привести к появлению некрасивых заломов на поверхности. Использование малярного скотча на кромках заготовки помогает визуально отслеживать шаг подачи и защищает поверхность от повреждения насечками. После завершения основной фазы гибки проводят чистовую правку края для выравнивания микроскопических неровностей и достижения идеальной плавности линий.

Инструмент с гладкой полированной поверхностью применяют для чистовой обработки деталей из мягкого алюминия, меди или окрашенной стали. Отсутствие острых зубьев исключает появление глубоких вмятин и царапин на лицевой стороне изделия, что крайне важно для декоративных работ. Гибка происходит за счет высокого давления плоских блоков, которые деформируют металл без нарушения целостности его защитного полимерного слоя.

Гладкие губки обеспечивают идеальную плавность радиуса, но требуют приложения большего физического усилия на педаль из-за низкого коэффициента трения. Подобная оснастка незаменима при изготовлении элементов интерьера, мебельных каркасов и эксклюзивных кузовных деталей для ретро-автомобилей. Гладкая фактура инструмента сохраняет зеркальный блеск металла после обработки.

Поверхность блоков шлифуют до зеркального блеска и подвергают процедуре химического азотирования для повышения твердости до 65 HRC. Это предотвращает налипание микрочастиц металла на оснастку и сохраняет чистоту обработки на протяжении сотен циклов гибки в мастерской. Перед началом работы губки протирают спиртом, чтобы удалить пыль и жирные пятна, которые могут привести к проскальзыванию заготовки.

Использование защитных лент и подкладочных материалов между губками и листом металла предотвращает появление следов от насечек на лицевой стороне. Малярный скотч обладает достаточной прочностью и эластичностью, чтобы принимать на себя давление инструмента и при этом не мешать процессу деформации.

Тонкий слой бумаги или полимера сглаживает остроту зубьев, но сохраняет надежность сцепления, которая необходима для качественного сжатия или растяжения. После завершения работ ленту легко удаляют с поверхности без следов клея, что избавляет от необходимости последующей шлифовки и полировки изделия. Метод особенно актуален при обработке заготовок из нержавеющей стали и анодированного алюминия, где любые дефекты поверхности считаются неисправимым браком.

Чистота рабочих блоков шринкера играет решающую роль в сохранении товарного вида продукции, поэтому оснастку очищают от стружки перед каждой операцией. Любая соринка или металлическая крошка под давлением в 1000 кг оставит глубокую вмятину, которую практически невозможно исправить вручную. Применение специализированных смазок на восковой основе снижает адгезию цинка и предотвращает его налипание на острые кромки насечек инструмента.

Пружинные механизмы обеспечивают возврат подвижных блоков в исходное положение и удерживают губки в раскрытом состоянии для свободной подачи заготовки. Со временем металл пружин может терять упругость из-за усталостных напряжений, поэтому состояние этих узлов проверяют во время каждого планового обслуживания.

Своевременная очистка внутренних полостей картриджа от пыли и застывшей смазки предотвращает заедание пружин и гарантирует плавность работы станка. Для защиты от коррозии витки покрывают тонким слоем консистентной смазки, которая сохраняет свойства при экстремальных температурах и нагрузках. Правильная работа пружинного блока исключает возникновение ударов при размыкании инструмента после нажатия на педаль, что защищает станину от преждевременного износа и трещин.

Замену изношенных пружин производят комплексно для всего картриджа, чтобы обеспечить одинаковое усилие возврата для верхних и нижних гибочных губок. Использование оригинальных запчастей из калиброванной проволоки гарантирует сохранение паспортной скорости работы агрегата и точность позиционирования блоков. Смазочные каналы внутри корпуса прочищают сжатым воздухом, чтобы удалить микроскопические продукты износа уплотнений и металлический шлам.

Электрический привод с мощным серводвигателем и планетарным редуктором создает усилие сжатия до 3 т в рабочей зоне инструментальных губок. Такая мощность позволяет без труда обрабатывать стальные листы толщиной до 2 мм и растягивать жесткие заготовки из нержавейки за один проход. Система управления регулирует давление в зависимости от параметров материала, которые вводят в контроллер через сенсорную панель.

Электроника отслеживает крутящий момент каждую миллисекунду и автоматически отключает питание при возникновении угрозы поломки инструмента или заклинивания. Использование электричества обеспечивает высокую повторяемость результатов и исключает зависимость качества деталей от усталости человека, что крайне важно при крупносерийном производстве панелей.

Современные модели станков оснащают инверторным управлением, которое позволяет плавно менять частоту ударов в диапазоне от 50 до 300 циклов в минуту. Это гарантирует идеальную чистоту радиуса и отсутствие видимых следов от инструмента на поверхности готовой автомобильной двери или крыла. Привод работает практически бесшумно и обладает высокой энергоэффективностью по сравнению с пневматическими или гидравлическими аналогами.
