Гибка стали

Процентное содержание углерода - определяющий фактор пластичности и твердости стального проката. Низкоуглеродистые стали (например, Ст3сп) обладают отличной вязкостью, что позволяет выполнять гибку на минимальные радиусы без повреждения структуры. По мере роста содержания углерода (марки Сталь 45, Сталь 60) металл становится прочнее, но его способность к растяжению волокон без разрыва существенно снижается. Такие стали склонны к хрупкому разрушению при попытке выполнить острый угол в холодном состоянии. Технологи учитывают химический состав сплава при расчете усилий пресса: высокоуглеродистые заготовки требуют большего давления и увеличенных радиусов пуансона. Понимание этой зависимости позволяет исключить внезапный разлом деталей в процессе формовки, обеспечивая надежность готовых изделий, работающих под высокими механическими нагрузками.

Способ изготовления стального листа напрямую влияет на характер протекания деформации. Горячекатаная сталь (г/к) обладает более равновесной структурой зерен, она податливее и мягче, но её поверхность покрыта слоем окалины, которая может осыпаться и загрязнять инструмент. Холоднокатаная сталь (х/к) уже прошла стадию деформационного упрочнения на стане, поэтому она более жесткая и сильнее пружинит после выхода из пресса. Вместе с тем холоднокатаные листы отличаются высокой точностью толщины и чистотой поверхности, что позволяет добиваться прецизионных углов без дополнительной обработки. При настройке оборудования операторы закладывают разные коэффициенты упругого отката для этих типов проката. Тщательный подбор режимов гибки для каждого вида стали гарантирует получение стабильных геометрических параметров и высокое качество финишной отделки.

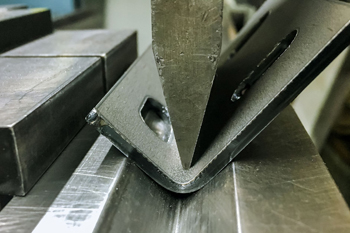

Микротрещины возникают в зонах, где растягивающие напряжения превышают предел прочности материала. Основная мера профилактики - строгое соблюдение минимально допустимого радиуса гибки, который для конструкционных сталей обычно составляет от 0,5 до 2 толщин листа. Огромное значение имеет состояние кромок заготовки: заусенцы и риски после резки становятся концентраторами напряжений. Перед началом работ торцы рекомендуется зачищать шлифовальным инструментом. Также важно контролировать скорость хода пуансона - плавное приложение нагрузки дает кристаллам металла время на перераспределение без разрыва межатомных связей. Для особо ответственных деталей применяется метод магнитного или цветного контроля после гибки, что позволяет обнаружить скрытые дефекты на ранней стадии. Правильная технология формовки сохраняет монолитность стали, обеспечивая долговечность металлоконструкции.

Стальной лист обладает выраженной волокнистой структурой, вытянутой в направлении движения валков прокатного стана. Это создает анизотропию свойств: металл лучше сопротивляется разрыву и легче деформируется, если линия сгиба располагается перпендикулярно направлению прокатки. Если же гнуть заготовку вдоль волокон, риск образования глубоких трещин на внешней дуге возрастает в несколько раз, особенно при работе с толстыми листами. Профессиональные технологи при составлении карт процесса всегда ориентируют наиболее нагруженные углы поперек волокон. Информация об ориентации структуры считывается по микроскопическим рискам на поверхности листа или по маркировке бухты. Учет этого фактора позволяет повысить предел выносливости детали, что является обязательным требованием при производстве ответственных узлов машин и строительных ферм.

Коэффициент К (К-фактор) определяет положение нейтрального слоя внутри стальной заготовки, который не меняет своей длины при изгибе. Этот параметр необходим для точного вычисления длины развертки плоского листа. Для большинства марок конструкционной стали К-фактор колеблется в диапазоне от 0,33 до 0,48 и зависит от соотношения радиуса гиба к толщине металла. Чем меньше радиус, тем сильнее нейтральный слой смещается к внутренней поверхности угла. Если использовать усредненное значение без учета марки стали, итоговая деталь может иметь погрешность в несколько миллиметров, что нарушит соосность крепежных отверстий. Современные системы проектирования используют накопленные базы данных для автоматического подбора К-фактора. Точный инженерный расчет обеспечивает идеальную собираемость сложных корпусных изделий без необходимости трудоемкой ручной подгонки деталей по месту.

Сталь 09Г2С характеризуется повышенным пределом текучести и сохраняет высокую ударную вязкость при отрицательных температурах. Её гибка требует приложения больших усилий по сравнению со сталью Ст3 аналогичной толщины. Главный нюанс в сохранении хладостойкости металла в зоне деформации. При слишком интенсивном воздействии может произойти локальный наклеп, который снизит сопротивляемость материала хрупкому разрушению на морозе. Профессионалы проводят гибку этой марки на пониженных скоростях, стараясь избегать острых углов. После деформации структура 09Г2С остается стабильной, что делает этот металл лучшим выбором для строительства мостов, опор ЛЭП и нефтепроводов в арктических условиях. Грамотное выполнение гибочных операций гарантирует, что гнутый элемент будет работать так же надежно, как и прямой участок проката, в течение всего срока службы объекта.

Пружинение, или упругий возврат, напрямую связано со способностью стали восстанавливать форму после снятия нагрузки. Чем выше предел текучести металла, тем большее напряжение требуется для перехода в зону пластической деформации и тем сильнее заготовка будет «отскакивать» назад. Высокопрочные стали (например, сталь 45 в нормализованном состоянии) обладают значительным пружинением, которое может достигать 5–10 градусов. При настройке станка операторы выполняют компенсационный перегиб: пуансон опускается глубже расчетной точки, чтобы после возврата получился нужный угол. На точность процесса влияет даже колебание толщины листа в пределах одной партии. Использование прессов с адаптивным контролем давления позволяет нивелировать разницу в пружинении, обеспечивая выпуск партий абсолютно идентичных деталей для нужд автомобилестроения и приборостроения.

Гибка закаленной стали в холодном состоянии - рискованная операция, которая чаще всего заканчивается разрушением детали. Высокая твердость металла после закалки сопровождается низкой пластичностью, что не позволяет волокнам растягиваться. Если чертеж требует изгиба твердой заготовки, необходимо провести её местный или полный отпуск для временного снижения напряжений. Другой вариант - использование технологии горячей гибки, при которой металл в зоне деформации нагревается до температур, обеспечивающих его переход в пластичное состояние. После придания формы деталь может быть подвергнута повторной термообработке для возврата заданных эксплуатационных свойств. Работа с упрочненными сталями требует высокой квалификации персонала и точного соблюдения температурных режимов, чтобы исключить появление скрытых трещин и сохранить проектную твердость изделия в рабочих зонах.

Наличие на поверхности горячекатаной стали твердой окалины или следов коррозии существенно ускоряет абразивный износ пуансонов и матриц. Частицы окалины имеют твердость, сопоставимую с закаленной инструментальной сталью, и при скольжении листа под давлением они царапают рабочие поверхности станка. Это приводит к потере точности оснастки и появлению задиров на последующих деталях. Для продления ресурса оборудования рекомендуется использовать травленый (очищенный от окалины) прокат или проводить предварительную дробеструйную обработку заготовок. Также эффективно применение специальных индустриальных смазок, которые связывают пыль и снижают коэффициент трения. Регулярная очистка и полировка рабочих кромок инструмента являются залогом стабильного качества продукции и позволяют предприятиям удерживать высокую точность углов при массовом производстве стандартных стальных профилей.

В процессе холодной гибки в зоне деформации возникают значительные остаточные напряжения, вызванные смещением слоев металла. Для большинства строительных конструкций из мягкой стали они не представляют опасности. Однако для прецизионных деталей машин или элементов, работающих в условиях высоких циклических нагрузок, эти напряжения могут вызвать самопроизвольную деформацию (коробление) или усталостное разрушение. В таких случаях применяется процедура стабилизирующего отжига или низкотемпературного отпуска. Металл нагревается до определенных температур, что позволяет «расслабить» кристаллическую решетку и выровнять внутреннее давление в материале. Термическая стабилизация обязательна для деталей станкостроения и авиации, где точность геометрических параметров должна сохраняться неизменной на протяжении многих лет интенсивной эксплуатации оборудования.
