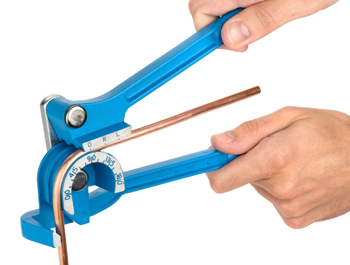

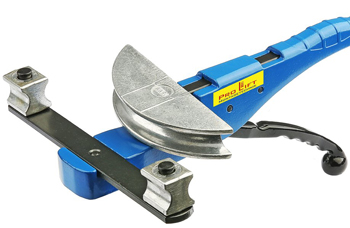

Трубогибы

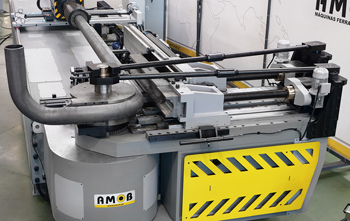

Дорн - стальной стержень со сферическими сегментами на конце. Его вводят в полость трубы непосредственно перед началом процесса деформации. Внутренняя оснастка поддерживает стенки заготовки изнутри, потому что без такой опоры тонкий металл неизбежно сомнется или образует складки на внутреннем радиусе.

Станок перемещает оправку по программе, которую задали заранее, и она всегда находится в точке максимального напряжения для сохранения круглой формы сечения. Поверхность наконечника полируют до зеркального блеска, чтобы не повредить внутренний слой металла при его скольжении по стальному каркасу. Жесткость сочленения сегментов позволяет работать с очень малыми радиусами гиба, которые равны диаметру самой трубы.

Для работы с разными материалами выбирают наконечники из закаленной стали или твердой бронзы, чтобы исключить налипание частиц металла на рабочую зону. Стальные оправки подходят для гибки труб из черного проката и алюминия, когда нагрузка на инструмент достигает максимальных значений. Бронзовые сегменты используют при обработке нержавеющей стали, потому что они не оставляют царапин и матовых полос на полированной поверхности. Конструкция дорна включает центральный гибкий трос или систему шарниров, которые позволяют инструменту повторять форму изгиба внутри трубы.

Складкодержатель монтируют в пазы станины непосредственно перед гибочным роликом, чтобы он плотно прилегал к поверхности трубы в зоне начала деформации. Тонкая кромка инструмента имеет вогнутый профиль, который в точности повторяет внешний диаметр заготовки и заходит в самое начало радиуса. Когда металл начинает сжиматься на внутренней стороне гиба, этот блок удерживает стенку и не дает ей выгибаться наружу в виде неровных волн.

Оснастку изготавливают из алюминиевой бронзы или высокопрочного чугуна, потому что данные материалы обладают низким коэффициентом трения и высокой твердостью. Правильное положение планки относительно центра вращения гарантирует отсутствие дефектов на поверхности нержавеющей стали.

Износ рабочей кромки складкодержателя приводит к появлению задиров на трубе, поэтому поверхность инструмента периодически шлифуют для восстановления геометрии. Фиксацию блока обеспечивают мощные болты, которые препятствуют смещению планки под действием боковых усилий при движении каретки. Если инструмент поставили с перекосом, нагрузка на подшипники станка возрастет и точность угла значительно снизится.

Система буста - мощный гидравлический или электрический толкатель, который оказывает осевое давление на задний торец трубы во время формирования изгиба. Дополнительное усилие помогает металлу течь в зону деформации более активно, потому что оно снижает растяжение внешнего радиуса стенки и предотвращает её разрыв.

Когда станок гнет толстостенный прокат с малым радиусом, буст компенсирует высокое сопротивление материала и сохраняет стабильность размеров сечения. Применение осевого поджима позволяет работать на высоких скоростях без риска появления микротрещин в структуре сплава. Контроллер ЧПУ синхронизирует скорость толкателя с вращением гибочной головки для обеспечения плавности процесса.

Настройка величины усилия буста зависит от физических свойств металла и толщины стенки заготовки, которую обрабатывают в текущем цикле. Если давление будет избыточным, на внутренней стороне трубы появятся неровности или произойдет заклинивание дорна внутри полости. Недостаточное усилие приведет к чрезмерному утонению внешнего контура и ослаблению конструкции готового изделия.

Многоручьевая оснастка включает в себя несколько гибочных роликов разного радиуса, которые располагают друг над другом на одном вертикальном валу. Подобная конструкция позволяет выполнять гибку трубы с различными параметрами за один рабочий цикл без замены инструментальной базы. Станок автоматически перемещает заготовку между уровнями по командам системы ЧПУ, что значительно сокращает время на производство сложных пространственных деталей.

Каждый уровень оснащают независимыми зажимными плашками и поджимными рейками для обеспечения надежной фиксации металла в любой точке контакта. Такая архитектура станка идеально подходит для изготовления мебельных каркасов и элементов автомобильных систем.

Вертикальное перемещение головки происходит по прецизионным направляющим с помощью мощного сервопривода, который гарантирует точность позиционирования до 0.01 мм. Использование нескольких ручьев позволяет одновременно устанавливать ролики для гибки методом наматывания и проталкивания на одной машине. Программное обеспечение контролирует вылет каждого сегмента и предотвращает столкновение трубы с нерабочими частями оснастки.

Поджимная планка или рейка сопровождает трубу вдоль всей траектории гибки и прижимает ее к основному ролику с определенным усилием. Данный механизм предотвращает проскальзывание заготовки и обеспечивает передачу крутящего момента от привода на металл без деформации стенок. Гидравлические цилиндры управляют давлением на рейку, чтобы исключить возникновение люфтов и вибраций при работе на высоких скоростях.

Поверхность планки имеет вогнутый профиль, который в точности повторяет геометрию трубы и защищает ее от появления вмятин и царапин. В современных станках рейка перемещается синхронно с заготовкой по прецизионным направляющим. Эта функция позволяет сохранять структуру металла однородной.

Для работы с алюминием и нержавеющей сталью выбирают рейки с полимерными накладками или бронзовым напылением для минимизации коэффициента трения. Твердость материала планки должна соответствовать параметрам заготовки, чтобы избежать появления наклепа и матовых пятен на лицевой поверхности. Смазочные каналы внутри корпуса обеспечивают равномерную подачу масла для охлаждения и удаления мелкой окалины.

Цанговый патрон фиксирует задний конец трубы и обеспечивает ее точное перемещение и вращение вокруг своей оси в процессе многомерной гибки. Внутренние лепестки захвата плотно обжимают заготовку под действием пневматического или гидравлического привода, когда каретка подает металл в рабочую зону. Механизм гарантирует отсутствие осевого люфта, потому что любая погрешность в позиционировании приведет к нарушению геометрии сложного изделия.

Поверхность цанг изготавливают из закаленной стали или покрывают мягкими составами для защиты труб с полированным покрытием от повреждений. Скорость вращения патрона синхронизируют с движениями гибочной головки через общую систему ЧПУ.

Конструкция патрона позволяет быстро менять зажимные вкладыши под разные диаметры труб без полной разборки узла подачи. Для работы с профильным прокатом квадратного или прямоугольного сечения устанавливают специальные сегментные цанги, которые повторяют контур заготовки. Регулярная проверка состояния пружин и уплотнений привода предотвращает самопроизвольное разжатие захвата во время выполнения цикла.

Автоматическая система подачи масла нагнетает смазочный материал через внутренние каналы оправки непосредственно в точку максимального трения. Жидкость создает прочную пленку между стальной поверхностью дорна и внутренней стенкой трубы, когда металл растягивают по внешнему радиусу.

Смазка значительно снижает тепловую нагрузку на инструмент и предотвращает приваривание частиц заготовки к рабочим сегментам оснастки. Постоянное охлаждение зоны деформации исключает возникновение микротрещин и сохраняет пластичность сплава в процессе формирования сложного угла. Правильный подбор вязкости эмульсии гарантирует легкое извлечение дорна после завершения цикла гибки.

Применение специализированных масел предотвращает появление царапин и задиров на внутренней поверхности труб из нержавеющей стали или алюминия. Если смазка будет отсутствовать, усилие на приводе возрастет в несколько раз и возникнет риск обрыва тяги или поломки шарниров дорна. Оборудование оснащают фильтрами для очистки теплоносителя от шлама и мелкой стружки перед его повторным использованием в замкнутом цикле. В современных станках объем подачи эмульсии программируют под каждый гиб.

Метод проталкивания применяют для создания дуг с переменным или очень большим радиусом, когда стандартные гибочные ролики не могут обеспечить нужную форму. Труба проходит через систему из трех вальцов, один из которых смещается относительно центральной оси по команде системы ЧПУ. Это позволяет формировать спирали и эллипсы без замены оснастки, потому что радиус гиба определяют только положением прижимного инструмента.

Процесс идет непрерывно, когда каретка патрона толкает металл вперед на высокой скорости с одновременным вращением заготовки вокруг своей оси. Такая схема идеально подходит для производства элементов архитектурных конструкций и теплообменников.

При таком способе обработки важно контролировать усилие прижима роликов, чтобы не допустить проскальзывания и волнообразной деформации стенок. В зону контакта подают охлаждающую жидкость, которая снижает трение и защищает поверхность проката от появления матовых пятен. Твердость рабочих вальцов поддерживают на высоком уровне для предотвращения их износа при контакте с абразивной окалиной стали.

Цифровой контроллер рассчитывает величину упругой релаксации металла на основе данных о его пределе текучести и толщине стенки. Система ЧПУ автоматически увеличивает угол гибки на несколько градусов, чтобы после снятия давления труба приняла строго проектное положение. Программное обеспечение использует встроенные библиотеки характеристик сплавов и вносит поправки в реальном времени.

В продвинутых моделях применяют датчики обратной связи, которые замеряют реальный угол сразу после возврата заготовки в исходное состояние. Если результат отклоняется от нормы, автоматика выполняет дополнительный дожим до достижения цели. Подобная технология исключает ручной труд и брак.

Применение адаптивных алгоритмов позволяет работать с разными партиями металла без предварительной переналадки оборудования под новую твердость проката. Программа анализирует сопротивление заготовки в момент касания пуансона и корректирует ход привода для обеспечения безупречной повторяемости. Функция учета пружинения встроена в цикл каждого гиба, что позволяет выпускать сложные пространственные изделия с идеальной геометрией.

Электрические сервомоторы обеспечивают динамичное перемещение заготовки и мгновенную реакцию на команды системы ЧПУ с точностью до микрона. Применение таких двигателей позволяет плавно менять скорость подачи трубы, что необходимо для создания плавных радиусов и сложных переходов. Встроенные энкодеры передают данные о положении вала обратно в контроллер, что исключает накопление ошибки по длине изделия.

Сервоприводы работают тише гидравлических аналогов и потребляют ток только в моменты активного движения каретки. Высокий крутящий момент на низких оборотах гарантирует стабильность процесса при гибке толстостенного проката. Электроника защищает обмотки от перегрузок и перегрева.

Замкнутый контур обратной связи позволяет системой автоматически корректировать траекторию движения при возникновении повышенного сопротивления в узле правки. Отсутствие изнашиваемых щеток в конструкции двигателей снижает затраты на техническое обслуживание и повышает надежность агрегата. Программное обеспечение оптимизирует разгон и торможение для уменьшения динамических ударов по механическим передачам.

Рабочие органы изготавливают из высоколегированных инструментальных сталей с последующей процедурой объемной закалки для достижения твердости 60 HRC. Поверхность роликов должна сопротивляться интенсивному износу при постоянном трении об абразивную окалину и твердые ребра проката. Специалисты применяют стали марок Х12МФ или 40Х, которые обладают высокой усталостной прочностью и вязкостью сердечника.

После термической обработки детали проходят стадию финишной шлифовки и полировки для исключения биения валов во время вращения. Гладкая фактура металла предотвращает появление задиров и вмятин на поверхности трубы.

При работе с нержавеющей сталью или алюминием используют ролики со специальным никелевым или хромовым напылением для минимизации адгезии. Данные покрытия предотвращают прилипание частиц заготовки к инструменту и сохраняют зеркальный блеск лицевой стороны изделий. Для гибки труб с полимерным слоем выбирают насадки из капролона или фторопласта, которые бережно захватывают металл без повреждения краски.

Для гибки квадратных или прямоугольных труб применяют ролики со специальными ребордами, которые плотно удерживают боковые стенки от деформации внутрь. Оснастка в точности повторяет контур заготовки и создает равномерное давление по всему периметру сечения в зоне деформации.

Чтобы исключить выпучивание металла на внешнем радиусе, используют наборные оправки, которые вводят в полость профиля перед пуском станка. Система ЧПУ плавно наращивает усилие прижима для обеспечения постепенного перестроения волокон стали без разрывов и складок. Подобная технология позволяет получать качественные каркасы для мебели и строительных конструкций.

Применение боковых упорных пластин предотвращает винтообразное скручивание профиля при изготовлении длинных дуг и спиралей. Поверхность инструмента полируют и смазывают для уменьшения трения и защиты декоративного покрытия труб от появления матовых пятен. Для работы с тонкостенным прокатом используют технологию нагрева зоны гиба токами высокой частоты. Контроллер отслеживает крутящий момент и автоматически снижает обороты при встрече с участками повышенной жесткости.
