Способы гибки

Методы приложения силы определяют характер протекания пластической деформации внутри металла. Статическая гибка подразумевает плавное и постепенное нарастание давления на заготовку, что характерно для работы на гидравлических прессах или листогибах. При таком способе кристаллическая решетка металла адаптируется к нагрузке равномерно, что минимизирует риск появления внутренних разрывов.

Динамическая гибка основана на ударном или вибрационном воздействии, когда деформация происходит мгновенно под действием кинетической энергии. Этот метод чаще применяется в кузнечно-прессовом производстве при работе с массивными поковками или очень толстым прокатом, который сложно согнуть медленным давлением.

Статическая гибка обеспечивает более высокую точность углов и радиусов, в то время как динамическая эффективна для грубой формовки тяжелых заготовок, где требуются колоссальные пиковые усилия для преодоления порога сопротивления материала.

Продольная гибка характеризуется тем, что ось деформации располагается вдоль длинной стороны заготовки. Этот метод основной при производстве протяженных профильных изделий: электросварных труб, строительных швеллеров, уголков и различных типов желобов.

В процессе продольного воздействия заготовка проходит через систему последовательно расположенных валков, каждый из которых постепенно увеличивает угол загиба. Это позволяет изготавливать детали практически неограниченной длины, что невозможно при использовании классических прессов. Продольная деформация обеспечивает высокую стабильность сечения по всей протяженности профиля.

Технология востребована на предприятиях, выпускающих серийную продукцию для каркасного строительства, систем водоснабжения и кабельных трасс, где важна высокая производительность и минимальное количество поперечных стыков в готовой конструкции.

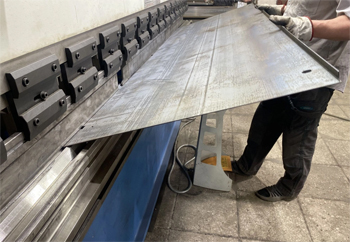

Поперечная гибка подразумевает создание изгиба перпендикулярно продольной оси заготовки. Этот способ распространен при изготовлении штучных и мелкосерийных деталей сложной формы: коробов, поддонов, кронштейнов, рам и элементов облицовки техники.

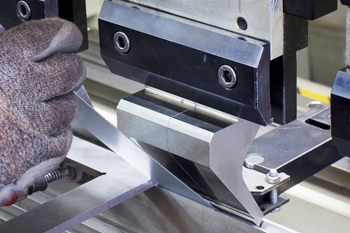

При поперечном воздействии лист или профиль деформируется локально в одной или нескольких точках. Метод позволяет получать острые и четкие углы с высокой точностью позиционирования. Поперечная гибка незаменима в приборостроении и электротехнике, так как дает возможность формировать компактные корпуса с множеством функциональных выступов.

Главным ограничением метода выступает длина рабочего стола станка, но при работе со стандартными листами этот способ обеспечивает максимальную гибкость производства. Он позволяет быстро перенастраивать оборудование под разные углы и размеры полок без смены дорогостоящей валковой оснастки.

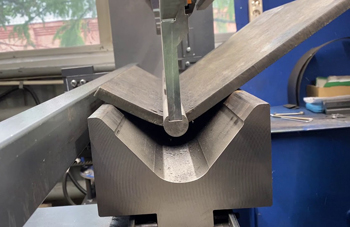

Свободная гибка, часто называемая воздушной, дает технологу максимальную свободу в выборе углов без замены инструмента. Суть метода в том, что лист опирается на края матрицы, а пуансон вдавливает его на определенную глубину, при этом заготовка не касается дна ручья. Угол гиба определяется только ходом пуансона, что позволяет получать любые значения от 180 до 30 градусов на одном комплекте оснастки.

Свободная гибка требует меньших усилий от оборудования, что снижает износ пресса и риск повреждения поверхности металла. Этот способ идеален для работы с тонкими листами и материалами, чувствительными к давлению. Хотя метод требует точного учета упругого отката, его универсальность делает технологию приоритетной для современных многопрофильных цехов, работающих с широкой номенклатурой изделий по индивидуальным чертежам заказчиков.

Калибрующая гибка подразумевает полное смыкание пуансона, заготовки и матрицы, при котором металл плотно прижимается ко всем поверхностям формы. Этот метод необходим в случаях, когда требуются исключительная точность угла и минимальные радиусы скругления. Благодаря высокому давлению в конце хода пресса внутренние напряжения в металле перераспределяются более радикально, что практически полностью нейтрализует эффект пружинения.

Калибровка незаменима при серийном изготовлении деталей из толстого листа или жестких сплавов, где воздушная гибка не обеспечивает стабильности результатов. Главным условием успешного применения метода является наличие индивидуальной оснастки под каждый конкретный угол.

Высокая повторяемость размеров при калибрующей гибке позволяет собирать сложные узлы без дополнительной механической подгонки. Это существенно повышает общую культуру производства и качество готовой продукции.

Геометрия конечной детали диктует выбор между прессовым, вальцовочным или специализированным станком. Если контур детали представляет простую ломаную линию с углами, применяются листогибочные прессы. Для получения круглых и овальных контуров (трубы, обечайки) используются ротационные вальцовочные машины.

Зигзагообразные и сложные криволинейные формы требуют применения станков с ЧПУ, способных изменять радиус и направление подачи в автоматическом режиме. Спиральные контуры изготавливают на профилегибах с возможностью осевого смещения заготовки.

Для каждого типа контура инженеры рассчитывают траекторию движения инструмента таким образом, чтобы избежать перенапряжения металла. Профессиональный подход к выбору способа гибки по форме контура гарантирует отсутствие гофр и трещин даже на деталях с переменной кривизной, обеспечивая эстетическое и конструктивное совершенство изделия.

Создание спиральных форм из проволоки, труб или профилей - технологически сложный процесс, совмещающий гибку по радиусу с одновременным продольным смещением. Этот метод позволяет изготавливать пружины, змеевики теплообменников, элементы винтовых лестниц и декоративные кованые изделия.

В процессе спиральной гибки важно обеспечить постоянство шага и радиуса, что достигается использованием специализированных насадок и систем программного управления. Металл подвергается сложной пространственной деформации, при которой нейтральная линия заготовки принимает форму винтовой кривой. Использование станков с ЧПУ позволяет выполнять такие работы в холодном состоянии, сохраняя прочностные свойства материала.

Спиральная гибка востребована в энергетике, химической промышленности и архитектурном дизайне, где требуется сочетание высокой функциональности детали с компактностью её размещения в пространстве.

Зигзагообразная гибка применяется для создания рельефных поверхностей, таких как профнастил, гофролисты и элементы жесткости обшивок. Этот способ заключается в последовательном формировании множества параллельных гибов в противоположных направлениях.

Основная задача - обеспечить идеальную параллельность линий и одинаковую высоту каждой волны. Процесс выполняется либо на мощных листогибочных прессах с многократной перестановкой заготовки, либо на специализированных профилегибочных линиях непрерывного действия. Зигзагообразный контур превращает плоский лист в конструкцию с высочайшей жесткостью на изгиб при сохранении минимального веса.

Технология требует точного расчета растяжения металла, так как суммарное изменение длины листа после формовки может быть значительным. Тщательный контроль параметров позволяет получать качественные кровельные и стеновые материалы, способные выдерживать серьезные ветровые и снеговые нагрузки.

Холодная гибка выполняется при температурах ниже порога рекристаллизации, что позволяет изменить форму заготовки исключительно за счет скольжения слоев атомов внутри зерен металла. При таком способе не происходит выгорания легирующих элементов и изменения химического состава сплава.

Главным последствием холодной деформации становится наклеп - механическое упрочнение материала. Плотность дислокаций в структуре растет, что делает зону сгиба более твердой и прочной, чем прямые участки. Это свойство часто является полезным для строительных конструкций, так как повышает их общую жесткость.

Холодная технология исключает появление окалины и температурных поводок, обеспечивая высокую чистоту поверхности. Этот метод считается наиболее экономичным и экологичным, оставаясь основным способом производства точных деталей из стали, алюминия и цветных сплавов в современном машиностроении.

Применение нагрева оправдано и безопасно, когда пластичность металла в холодном состоянии недостаточна для выполнения требуемого изгиба. Для высокоуглеродистых сталей, титановых сплавов и массивных профилей с толщиной стенки более 15–20 мм холодная гибка сопряжена с риском мгновенного появления глубоких трещин.

Нагрев заготовки до температур +700–900 градусов переводит металл в высокопластичное состояние, при котором сопротивление деформации падает в несколько раз. Это позволяет избежать разрыва наружных волокон и существенно снижает нагрузку на станочное оборудование. Горячая гибка предотвращает накопление критических внутренних напряжений, которые могли бы привести к разрушению детали при эксплуатации.

Профессиональное использование термического метода в сочетании с последующим контролируемым охлаждением позволяет получать надежные детали для тяжелой индустрии, сохраняя заданные прочностные характеристики материала.

Пластичность, или способность металла изменять форму без разрушения, зависит от его химического состава, микроструктуры и температуры процесса. Наличие в стали добавок никеля и марганца повышает её вязкость, облегчая холодную деформацию. В то же время примеси серы и фосфора делают металл хрупким, что накладывает ограничения на минимальные радиусы при свободной гибке.

Пластичность также определяется скоростью приложения нагрузки: при медленной статической гибке металл «течет» лучше, чем при динамических ударах. Важный фактор - предварительная термическая обработка (отжиг), которая снимает внутренние напряжения и возвращает материалу податливость.

Специалисты лабораторий перед началом сложных работ проводят испытания на загиб образцов, чтобы подтвердить их соответствие технологическим картам. Правильная оценка пластичности позволяет выбрать метод гибки, исключающий появление брака в виде трещин или разрывов.
