Гибка металла на станках с ЧПУ

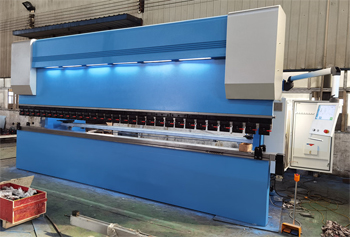

В современных листогибочных прессах с ЧПУ за движение левой и правой сторон верхней траверсы отвечают независимые гидроцилиндры, обозначаемые как оси Y1 и Y2. Система управления в реальном времени получает данные от прецизионных линейных энкодеров, установленных на боковых стойках станины. Если электроника фиксирует малейшее рассогласование (перекос) траверсы даже на несколько микрон, она мгновенно корректирует подачу масла через пропорциональные клапаны. Это позволяет поддерживать идеальную параллельность инструмента относительно матрицы на протяжении всего рабочего хода. Такая технология гарантирует получение равномерного угла сгиба по всей длине заготовки, даже если деталь расположена не по центру станка. Высокая точность синхронизации исключает появление внутренних напряжений в механике пресса и обеспечивает безупречное качество продукции при работе с длинномерными листами.

При гибке длинных листов под воздействием колоссального давления центральная часть траверсы и рабочего стола неизбежно подвергаются упругой деформации (прогибу). Без компенсации это приводит к эффекту «лодки», когда угол в середине детали получается тупее, чем по краям. Система ЧПУ решает эту проблему с помощью функции компенсации прогиба стола (бомбирования). Электронный мозг станка рассчитывает предполагаемый прогиб на основе данных о толщине металла, длине гиба и требуемом усилии. Затем гидравлические цилиндры или система клиньев в нижней балке создают встречное компенсирующее усилие, выгибая стол вверх на нужную величину. Процесс происходит автоматически в момент деформации, обеспечивая стабильность угла по всей длине заготовки. Тщательная настройка системы бомбирования позволяет успешно гнуть листы длиной до 6 метров с сохранением проектной точности в каждой точке линии сгиба.

Лазерные системы измерения угла (например, IRIS или аналогичные) позволяют полностью устранить влияние неоднородности металла на результат гибки. В процессе движения пуансона лазерные датчики сканируют положение заготовки и передают фактические данные об угле деформации в систему ЧПУ. Если металл оказывается тверже или толще расчетных значений, станок мгновенно корректирует глубину погружения инструмента. Система также учитывает пружинение: пуансон делает небольшую паузу и дополнительный ход для компенсации упругого отката. Это позволяет получать прецизионные углы с точностью до 0,1 градуса без выполнения пробных гибов на каждой новой партии материала. Использование лазерного контроля существенно сокращает время настройки оборудования и гарантирует полное отсутствие брака при производстве ответственных деталей из нержавеющей стали и высокопрочных сплавов.

Современное производство использует специализированное ПО для подготовки управляющих программ на компьютере технолога, то есть вне рабочей зоны станка. Это позволяет создавать сложные 3D-модели деталей, автоматически рассчитывать последовательность гибов и подбирать оптимальный комплект инструмента из имеющейся базы. Программа проводит полную визуализацию процесса, проверяя деталь на возможные столкновения с траверсой или задними упорами. Готовые данные передаются на станок через локальную сеть или USB-носитель. Офлайн-подготовка исключает простои оборудования, так как оператору остается только установить оснастку и запустить цикл. Такой подход позволяет эффективно планировать загрузку цеха и дает возможность заранее оценить трудоемкость и стоимость выполнения заказа, обеспечивая высокую оперативность при работе с индивидуальными проектами.

Листовой металл в пределах одного пакета может иметь разброс по толщине, предусмотренный ГОСТом, что влияет на сопротивление при изгибе. Интеллектуальные системы ЧПУ оснащены функцией мониторинга давления, которая анализирует усилие, развиваемое гидроцилиндрами в начальной фазе контакта пуансона с листом. На основе изменения динамики давления электроника делает вывод о фактической толщине и твердости конкретной заготовки. Контроллер автоматически вносит поправку в глубину хода траверсы, чтобы достичь заданного угла. В то же время системы со встроенными датчиками замеряют толщину листа механическим или оптическим способом перед началом цикла. Такая адаптивность оборудования позволяет получать идентичные детали из материалов разного качества, нивелируя погрешности металлургического производства и обеспечивая высокую точность геометрических параметров изделий.

Гибридная технология совмещает преимущества гидравлической мощности и точности электрического сервопривода. В таких системах вместо громоздкой гидростанции с постоянно работающим насосом используются компактные сервонасосы для каждого цилиндра. Двигатели включаются только в момент движения траверсы, что снижает потребление электроэнергии до 60%. ЧПУ управляет скоростью вращения сервомоторов, обеспечивая плавный и бесшумный ход пуансона. Гибридные прессы отличаются высокой скоростью холостых перемещений и повышенной точностью позиционирования, так как в системе меньше шлангов и клапанов, создающих задержки. Отсутствие перегрева масла повышает стабильность работы оборудования в многосменном режиме. Для заказчика всё это означает сокращение сроков выполнения проекта и получение продукции, изготовленной на экологичном и высокотехнологичном оборудовании с минимальными допусками.

Для предприятий с большой номенклатурой изделий и частыми переналадками станки с ЧПУ могут оснащаться магазинами автоматической смены инструмента. Система ATC по команде программы самостоятельно подбирает необходимые сегменты пуансонов и матриц, устанавливая их в зажимы траверсы и стола. Это полностью исключает ручной труд и риск повреждения оснастки при переноске персоналом. Процесс смены занимает считанные минуты, что позволяет выпускать мелкие партии деталей без потери производительности. ЧПУ точно фиксирует положение инструмента, исключая ошибки центровки. Использование автоматической смены инструмента превращает листогибочный пресс в гибкий обрабатывающий центр, способный работать в автономном режиме. Технология востребована в производстве сложной мебельной фурнитуры и корпусных деталей, где для одной заготовки требуется использование нескольких различных типов оснастки.

Высокая производительность программируемых станков требует внедрения современных систем защиты персонала. На прессах с ЧПУ устанавливаются лазерные световые барьеры, которые создают невидимую зону безопасности непосредственно под острием пуансона. Система мгновенно останавливает движение траверсы, если в зону деформации попадает рука оператора или посторонний предмет. В отличие от старых механических ограждений лазерная защита не ограничивает обзор и позволяет мастеру свободно манипулировать заготовкой. ЧПУ постоянно диагностирует состояние защитных устройств, блокируя работу станка при их неисправности. Также предусмотрены ножные педали с функцией экстренного разрыва цепи. Тщательная интеграция систем безопасности в алгоритмы управления станком позволяет работать на максимальных скоростях (до 200 мм/с на холостом ходу) без риска производственного травматизма.

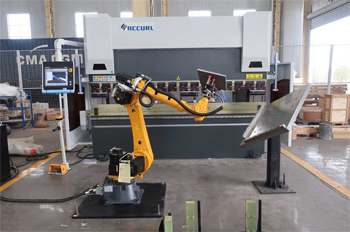

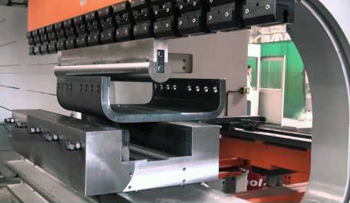

Изготовление закрытых объемных конструкций требует точного расчета последовательности ходов, чтобы уже согнутые стенки не упирались в траверсу станка. ЧПУ-прессы позволяют использовать специальные высокие пуансоны (типа «гусиная шея») и сегментную оснастку. Программа ЧПУ автоматически определяет точки захвата листа и траекторию его поворота между операциями. Для облегчения труда оператора при работе с тяжелыми и габаритными коробами могут применяться роботизированные поддержки (сопровождающие манипуляторы), которые синхронно с траверсой поддерживают края листа, предотвращая их обратный изгиб под собственным весом. Такая технология позволяет изготавливать корпуса электрощитов, сейфы и элементы вентиляции с минимальным количеством сварных швов, что повышает прочность изделия и его эстетическую привлекательность.

Нержавеющая сталь, медь и алюминий склонны к налипанию на инструмент и требуют особого режима деформации. Программное управление ЧПУ позволяет задавать параметры выдержки под давлением и регулировать скорость погружения пуансона на финальном этапе. Медленное завершение гиба дает вязкому металлу возможность перераспределиться более равномерно, исключая появление задиров и микротрещин. ЧПУ также контролирует процесс декомпрессии - плавного отвода траверсы вверх для снятия напряжений. Это особенно важно для исключения рывков, которые могут повредить лицевую поверхность декоративных листов. Использование автоматизированных систем подачи смазки на рабочие кромки матрицы, управляемых от ЧПУ, дополнительно снижает трение. Точная настройка циклов деформации под конкретный тип вязкого сплава обеспечивает долговечность инструмента и высокое качество финишной поверхности готовой продукции.

Тип системы зажима оснастки определяет скорость переналадки станка и его технологические возможности. В станках с ЧПУ чаще всего применяют быстродействующие системы крепления, позволяющие фиксировать пуансон одним нажатием кнопки. Системы типа Wila/Trumpf обеспечивают автоматическую центровку и выравнивание инструмента по всей длине, что критично для высокоточной гибки. Стандарт Amada-Promecam более универсален и широко распространен, позволяя использовать оснастку различных производителей. Выбор конкретного стандарта зажима интегрируется в программную среду ЧПУ, которая отслеживает наличие и положение каждого сегмента инструмента. Правильно подобранная система крепления в сочетании с интеллектуальным управлением позволяет сократить время подготовки станка к новому заказу до нескольких минут, что существенно повышает общую рентабельность металлообрабатывающего предприятия.
