Гибка труб на ЧПУ

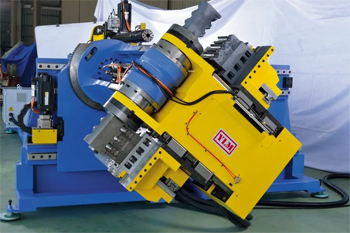

При выполнении сложной пространственной гибки заготовка перемещается в трех плоскостях, что создает риск удара трубы о станину, пол или гибочную головку. Современные станки с ЧПУ оснащены модулями 3D-симуляции, которые создают «цифровой двойник» всего процесса до начала реальной деформации.

Программа анализирует траекторию движения трубы на каждом этапе и выявляет потенциальные коллизии. Если система обнаруживает опасность столкновения, она предлагает изменить последовательность гибов или пересмотреть положение заготовки в зажимах. Это позволяет безопасно изготавливать изделия экстремальной длины или со сложными петлями, исключая порчу дорогостоящего материала и поломку оборудования.

Использование виртуального моделирования сокращает время наладки станка и позволяет успешно выполнять нестандартные заказы с первого цикла, обеспечивая высокую культуру производства.

Система координат YBC (длина подачи, угол вращения, угол гиба) - международный стандарт для программирования трубогибочных станков с ЧПУ. В отличие от декартовых координат этот метод напрямую описывает действия механизмов станка: параметр Y отвечает за продвижение трубы вперед, B - за её поворот вокруг своей оси в пространстве, C - за саму деформацию на заданный угол.

Программное управление мгновенно пересчитывает данные из инженерных чертежей в команды для сервоприводов. Это обеспечивает безупречную точность взаимного расположения гибов в пространстве, что необходимо для производства автомобильных каркасов, топливных магистралей и систем охлаждения.

Автоматизация расчетов по схеме YBC исключает ошибки ручного позиционирования и позволяет достигать идеальной повторяемости сложных пространственных конфигураций, где малейшее отклонение угла вращения делает невозможным монтаж готового узла.

Эффект пружинения, при котором труба частично возвращает исходную форму после снятия нагрузки, учитывается интеллектуальной системой станка. На современных трубогибах установлены датчики обратной связи и системы активного контроля угла.

Станок выполняет первый пробный гиб, после чего встроенный угломер фиксирует реальное значение деформации. Если результат отличается от заданного из-за особенностей конкретной партии металла, ЧПУ автоматически рассчитывает необходимую поправку на «перегиб». Эта информация запоминается и применяется для всех последующих деталей в серии.

Такой подход позволяет работать с материалами разной твердости, включая высокопрочную нержавеющую сталь и титан, без ручной настройки параметров. Автоматическая коррекция гарантирует попадание в допуск до 0,1 градуса, что исключает брак и необходимость трудоемкой ручной доводки геометрии изделий.

Функция бустера (осевого поджатия) предназначена для улучшения качества гиба на малых радиусах и при работе с тонкостенными трубами. Система ЧПУ управляет специальным толкателем, который оказывает давление на торец трубы в процессе её деформации, буквально вдавливая металл в зону изгиба. Это позволяет перераспределить напряжения: вместо сильного растяжения наружной стенки происходит её подпитка металлом из прямого участка.

Применение бустера существенно снижает эффект утонения стенки и предотвращает появление микротрещин. Использование этой технологии позволяет получать радиусы гиба меньше полутора диаметров трубы, что недостижимо для простых механических способов без разрушения заготовки.

Точный контроль усилия поджатия в каждой точке траектории гиба обеспечивает сохранение прочностных характеристик изделия, что востребовано в авиастроении и при производстве выхлопных систем премиум-класса.

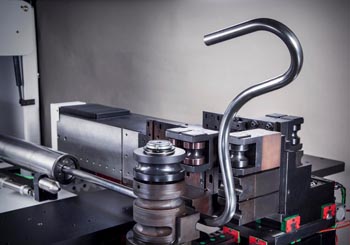

Многоуровневая оснастка на станках с ЧПУ позволяет использовать несколько разных комплектов гибочных роликов в рамках одного рабочего цикла. Гибочная головка может перемещаться по вертикали или горизонтали, подставляя под трубу ручей нужного диаметра. Это дает возможность изготавливать на одной детали гибы с разными радиусами или совмещать стандартную гибку с вальцовкой (прокаткой) дуг большого размера.

Раньше для выполнения таких задач требовались несколько станков или многократная переустановка оснастки. Это снижало точность и увеличивало время работы. ЧПУ контролирует смену инструмента в автоматическом режиме, обеспечивая плавный переход между участками с разной кривизной. Технология незаменима при создании сложных дизайнерских конструкций, мебели и элементов архитектуры, где требуется сочетание жестких углов и плавных эстетичных линий.

Дорновая гибка на ЧПУ-станках сопровождается колоссальным трением между внутренней поверхностью трубы и головкой стабилизатора. Для обеспечения плавности процесса и защиты инструмента станки оснащают автоматическими системами дозированной подачи смазки через внутренние каналы дорна.

Программа ЧПУ точно рассчитывает время и объем подачи масла непосредственно в момент начала деформации. Это предотвращает появление задиров внутри трубы и исключает налипание микрочастиц металла на рабочие поверхности. Равномерное распределение смазки способствует более стабильному течению металла, что напрямую влияет на точность радиуса.

Отсутствие перегрева зоны контакта продлевает срок службы дорогостоящей оснастки в несколько раз. Использование специальных экологичных составов облегчает последующую промывку готовых изделий, что важно для систем транспортировки чистых сред в пищевой и фармацевтической промышленности.

Для захвата трубы механизмом подачи и фиксации заготовки в зажимах станка требуется прямой участок определенной длины. Параметры этого участка зависят от конструкции цанги и гибочной головки. Если в чертеже предусмотрено слишком близкое расположение двух изгибов, зажимные губки могут упереться в уже сформированный радиус, что приведет к деформации детали.

Система ЧПУ автоматически рассчитывает минимально допустимое расстояние между гибами на основе параметров используемой оснастки. При производстве компактных изделий, таких как змеевики теплообменников, применяются специальные укороченные зажимы. Если прямой участок все же меньше технологического минимума, мастера используют метод гибки с использованием дорна и специальных вкладышей.

Точный учет этого параметра на этапе проектирования позволяет избежать ошибок при сборке систем с плотной компоновкой, например, в двигательных отсеках или гидравлических узлах.

Энкодеры - высокоточные датчики положения, которые передают в систему ЧПУ данные о реальном перемещении каждой оси станка. Они фиксируют поворот вала двигателя с точностью до тысячных долей градуса и перемещение каретки до микронов. Благодаря этой обратной связи ЧПУ мгновенно корректирует работу сервоприводов, компенсируя инерцию и сопротивление материала.

Точность энкодеров определяет, насколько точно будут соблюдены линейные размеры между гибами и углы вращения трубы в пространстве. Высококачественные датчики устойчивы к вибрациям и температурным колебаниям в цехе, что гарантирует стабильность характеристик станка в течение всей смены. Это позволяет выпускать многотысячные партии деталей, где первая и последняя заготовки будут абсолютно идентичны.

Безупречная работа систем позиционирования является залогом успешной интеграции гнутых труб в автоматизированные сборочные линии без дополнительной подгонки.

Гибка профильного проката прямоугольного и квадратного сечения на ЧПУ требует сложного алгоритма управления давлением. В отличие от круглой трубы профиль имеет неодинаковую жесткость граней, что при изгибе вызывает сильные внутренние напряжения.

Система ЧПУ контролирует плавность подачи, предотвращая резкие скачки нагрузки, которые могут привести к разрыву углов или выпучиванию плоских стенок. Для профильных труб используются специальные ролики и дорны с изменяемой геометрией, положение которых точно координируется автоматикой. Программное управление позволяет компенсировать неравномерное пружинение профиля, которое проявляется сильнее, чем у круглых заготовок.

Качественная обработка на станках с ЧПУ обеспечивает сохранение четкой геометрии квадрата в зоне гиба, что необходимо для качественной стыковки элементов каркасов, мебели и строительных конструкций.

Несмотря на то что оборудование с ЧПУ традиционно ассоциируется с массовым производством, оно демонстрирует высокую эффективность и при выполнении уникальных сложных проектов. Основная экономия достигается за счет отсутствия необходимости изготовления дорогостоящей разовой оснастки и ручных шаблонов.

Все настройки производят программным способом, а высокая точность исключает затраты на порчу материала при попытках «попасть в размер». Станок с ЧПУ позволяет выполнять пространственную гибку в нескольких плоскостях за одну установку, что сокращает количество технологических операций и перемещений заготовки по цеху. Для заказчика это означает сокращение сроков выполнения проекта и получение детали промышленного качества даже при штучном изготовлении.

Возможность сохранения программы в базе данных позволяет в любой момент выпустить идентичное изделие в будущем без повторных затрат на проектирование и наладку.
