Профилегибы

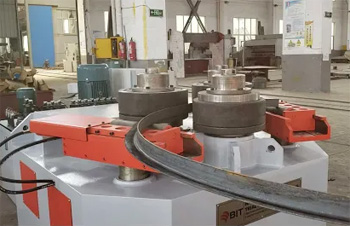

Трехроликовые модели имеют один главный вал и две опоры. Эти станки позволяют выполнять гибку профиля по радиусу за несколько проходов. В подобных машинах металл прокатывают между валами, и он постепенно принимает нужную форму под влиянием центрального узла.

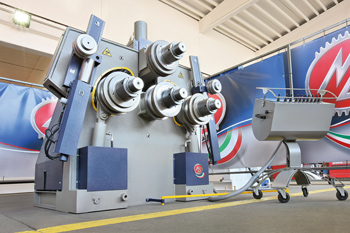

Четырехроликовая схема обеспечивает более плотный зажим заготовки между двумя центральными осями, и данный факт полностью исключает проскальзывание профиля при работе с тяжелым материалом. Боковые элементы в такой системе совершают движение независимо друг от друга, они позволяют делать подгибку кромок с минимальными прямыми сегментами.

Четырехроликовые агрегаты позволяют легче создавать сложные пространственные формы и дуги с разным радиусом за один рабочий цикл. Верхний и нижний центральные валы создают базу для точного замера длины проката, когда специальные датчики передают данные в блок памяти. Трехроликовые станки выбирают для мелких партий или художественной ковки из-за их малых размеров и простой переналадки инструмента.

Универсальные ролики состоят из нескольких наборных колец разной ширины, которые можно комбинировать на валу под конкретный типоразмер профиля. Подобная конструкция позволяет на одном станке обрабатывать и узкие полосы, и широкие швеллеры без покупки цельных дорогостоящих инструментов.

Кольца фиксируют стопорными гайками или клиновыми замками, и они исключают осевое смещение оснастки во время работы под нагрузкой. Оператор подбирает комбинацию элементов так, чтобы зазор между роликом и стенкой профиля составлял доли миллиметра. Это гарантирует стабильность положения заготовки и предотвращает перекос или замятие металла при формировании дуги.

Поверхность каждого сегмента проходит процедуру закалки до высокой твердости, поэтому инструмент успешно сопротивляется износу при контакте с абразивной окалиной. Если профиль имеет нестандартную форму, наборные ролики позволяют точно повторить его контур за счет установки дистанционных шайб нужной толщины. Для снижения трения и предотвращения прикипания деталей друг к другу между стальными кольцами часто ставят прокладки из бронзы.

Боковые направляющие ролики удерживают профиль в одной плоскости и предотвращают его винтообразное скручивание в процессе деформации. Эти узлы располагают по обе стороны от рабочих валов, и они принимают на себя боковые усилия при изгибе несимметричных заготовок типа уголков. Настройку опор проводят в трех осях через винтовые механизмы или гидравлические приводы для достижения идеальной прямолинейности торцов.

Когда профиль проходит через вальцы, боковые ролики создают противодействие кручению и обеспечивают точность шага при гибке спиралей. Если эти элементы настроены неправильно, заготовка выйдет из станка с кривизной, которую невозможно исправить без полной переделки детали. Использование направляющих повышает безопасность труда, так как исключается риск случайного вылета полосы из захвата.

Для работы с нержавеющей сталью или алюминием на опоры надевают чехлы из полиуретана, чтобы не царапать поверхность металла. Регулировка высоты и вылета роликов позволяет адаптировать станок под любой радиус гиба без смены основной оснастки. Система автоматической коррекции может менять давление на боковые грани профиля, если электроника зафиксирует начало деформации полки.

Электронные датчики передают данные о перемещении прижимных валов на дисплей с дискретностью до 0.01 мм, что позволяет ловить радиус с первого прохода. Система заменяет грубые механические линейки и полностью исключает ошибки, когда оператор выставляет зазоры «на глаз».

Магнитные или оптические энкодеры фиксируют каждый микрон хода гидроцилиндра, и эта информация помогает точно повторить настройки для всей партии изделий. На экране пульта отображаются текущие координаты всех подвижных осей, поэтому процесс становится предсказуемым и прозрачным. Использование цифровой индикации сокращает время на изготовление пробных образцов и экономит дорогостоящий металл при наладке оборудования.

Корпус монитора защищают от пыли и влаги по промышленному стандарту, и он сохраняет работоспособность в условиях реального цеха. Система может сигнализировать о достижении критической точки или превышении допустимого давления в гидросистеме. Если датчик обнаружит отклонение от заданного значения, автоматика заблокирует вращение валов до внесения корректив.

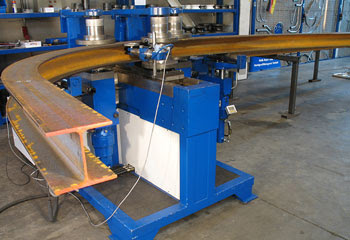

Универсальная рама позволяет эксплуатировать станок как в вертикальном, так и в горизонтальном положении в зависимости от габаритов заготовки. Когда нужно согнуть небольшие кольца или дуги, валы располагают вертикально для удобного обзора зоны деформации и легкой смены роликов. Гибка длинномерных труб и массивных балок большого радиуса требует горизонтального размещения осей, чтобы прокат перемещался параллельно полу цеха.

Такая схема исключает провисание металла под собственным весом и избавляет от необходимости строить высокие поддерживающие эстакады. Перевод станины из одного положения в другое занимает несколько минут и происходит за счет поворота всего корпуса на мощных шарнирах.

Для горизонтальной работы станок оснащают дополнительными роликовыми столами, и они обеспечивают плавную подачу проката к рабочим валам. Центр тяжести агрегата смещают максимально низко, поэтому машина сохраняет абсолютную устойчивость при любых режимах нагрузки. В гидравлической системе предусмотрены специальные клапаны, которые гарантируют работу насосов без кавитации при любом угле наклона корпуса.

Инструментальную сталь подвергают термической обработке до твердости 55–60 HRC, чтобы поверхность роликов не изнашивалась при контакте с твердой коркой металла. В процессе гибки возникают колоссальные удельные нагрузки в зоне контакта, которые могут вызвать появление вмятин на мягкой оснастке.

Закаленный слой толщиной до 5 мм предотвращает деформацию кромок и сохраняет геометрию ручьев на протяжении сотен рабочих циклов. Если ролики будут иметь низкую твердость, на них быстро появятся задиры, которые начнут портить поверхность каждого нового профиля.

Процесс закалки проводят в вакуумных печах или с помощью токов высокой частоты для исключения появления трещин внутри металла. Качественный инструмент обеспечивает чистоту обработки и отсутствие наклепа на готовых изделиях. После закалки ролики проходят стадию финишной шлифовки, которая придает им идеальную соосность и минимальную шероховатость. Такая точность необходима для предотвращения биения валов, которое может привести к волнообразной деформации профиля.

Гидросистема станка включает в себя предохранительные клапаны, которые мгновенно сбрасывают излишки давления в бак при превышении допустимой нагрузки. Когда профиль оказывается слишком жестким для выбранного режима, автоматика не позволяет цилиндрам развить усилие, способное разрушить валы или станину. Этот механизм работает автономно и не требует вмешательства.

Использование жидкости в качестве передатчика силы обеспечивает плавность хода и отсутствие динамических ударов при встрече роликов с заготовкой. Гидравлика также выполняет функцию демпфера, гася вибрации при прохождении через вальцы неровных участков проката.

В контур встраивают фильтры тонкой очистки, которые задерживают продукты износа манжет и металлическую пыль для защиты прецизионных клапанов. Система охлаждения масла поддерживает стабильную вязкость среды, и такая особенность исключает сбои в работе защиты при перегреве. Если температура жидкости поднимется выше нормы, датчик заблокирует запуск мотора для предотвращения поломки насоса.

Дистанционный педальный узел позволяет управлять направлением вращения валов и аварийной остановкой, когда руки заняты фиксацией длинного профиля. Подобное устройство повышает производительность труда, так как специалисту не нужно постоянно тянуться к кнопкам на стационарной панели. Педали имеют четкую фиксацию положений «вперед» и «назад», что помогает оперативно корректировать процесс гибки без отвлечения от заготовки.

Защитный кожух над клавишами исключает случайное нажатие при падении инструмента или случайном касании ногой. Корпус педального блока делают из массивного литья, поэтому он сохраняет устойчивость на любом покрытии пола цеха. Использование педали сокращает время на вспомогательные операции и позволяет одному человеку уверенно работать с габаритным прокатом.

Кабель для подключения имеет усиленную изоляцию и защиту от агрессивных жидкостей, поэтому система работает надежно в условиях реального производства. Кнопка экстренного отключения на корпусе педали дублирует главный выключатель и мгновенно обесточивает приводы при возникновении угрозы. Электрическая схема исключает ложные срабатывания от помех.

Нейлоновые или полиуретановые насадки используют для гибки декоративных профилей из алюминия, нержавеющей стали и материалов с лакокрасочным покрытием. Мягкая поверхность роликов исключает появление царапин, вмятин и матовых пятен, которые неизбежно возникают при контакте с твердым металлом. Полимер обладает достаточной прочностью для передачи нужного усилия деформации, при этом бережно обволакивает заготовку в зоне прижима.

Подобная оснастка незаменима при изготовлении элементов интерьера, мебельных каркасов и рекламных конструкций с высокими требованиями к эстетике. Сменные кольца из пластика легко устанавливают на стальные сердечники главных валов станка. Это позволяет быстро переходить от работы с черным прокатом к чистовой гибке без долгой очистки инструмента.

Материал насадок устойчив к воздействию масел и не вступает в реакцию с химическими компонентами защитных пленок на профиле. Использование полимеров снижает уровень шума при работе оборудования, и такая особенность улучшает условия труда в производственном помещении. Коэффициент трения между пластиком и металлом позволяет выполнять гибку плавно и без проскальзываний даже на высоких скоростях.

Программное управление синхронизирует вращение главных валов с вертикальным перемещением прижимного ролика для создания витков с точным шагом. Система ЧПУ автоматически рассчитывает траекторию деформации, что исключает ручную разметку и промежуточные замеры заготовки.

Оператор вводит данные о диаметре и высоте спирали в компьютер, после чего машина выполняет весь цикл в автоматическом режиме. Контроллер вносит поправки на пружинение металла на основе базы данных о марках стали и алюминия. Это гарантирует идеальную повторяемость изделий в партии и позволяет собирать сложные лестничные ограждения без дополнительной подгонки на объекте.

Графический интерфейс отображает процесс гибки в реальном времени, поэтому любые отклонения можно заметить и исправить до завершения операции. Функция архивирования программ позволяет мгновенно восстановить настройки для повторного заказа через длительный период времени. Лазерные датчики контролируют угол входа профиля в вальцы и передают информацию для автоматической коррекции усилий.

Стабильная вязкость гидравлической среды напрямую влияет на точность позиционирования валов и время реакции системы на команды оператора. Когда масло имеет нужную текучесть, насос подает жидкость к цилиндрам без пульсаций и лишнего шума.

Если вязкость изменится из-за перегрева, внутренние утечки в клапанах приведут к потере усилия и самопроизвольному смещению роликов под нагрузкой. Это станет причиной брака, так как радиус гиба начнет «плавать» в процессе движения проката через зону давления. Системы контроля температуры в баке автоматически включают охладители или подогрев для поддержания масла в оптимальном диапазоне. Качественная фильтрация предотвращает накопление примесей, которые также могут влиять на физические свойства теплоносителя.

Регулярная замена масла согласно регламенту исключает окисление присадок и сохраняет антикоррозийные свойства жидкости внутри системы. Правильно подобранная вязкость снижает нагрузку на электродвигатель насоса и экономит электроэнергию при многосменной работе. Применение синтетических масел с высоким индексом вязкости делает оборудование менее чувствительным к перепадам температуры в неотапливаемых цехах.

Электромагнитные или гидравлические тормоза необходимы для мгновенной остановки вращения валов при отпускании педали или нажатии кнопки аварии. Инерция массивных деталей и тяжелого профиля может привести к перегибу заготовки или травме, если привод не будет заблокирован сразу.

Тормозная система удерживает валы неподвижно в моменты пауз, что позволяет точно позиционировать заготовку перед началом следующего прохода. Это особенно важно при гибке по меткам, когда малейшее проскальзывание металла нарушает симметрию готового изделия. Механизм срабатывает автоматически при любом сбое питания, что гарантирует безопасность персонала и сохранность оборудования.

Система управления плавно регулирует тормозное усилие для предотвращения динамических ударов по зубьям редуктора и осям валов. В современных станках с сервоприводами функцию тормоза выполняет сам двигатель через режим активного удержания момента. Подобный подход исключает механический износ трущихся пар и делает работу агрегата практически бесшумной. Использование тормозов позволяет выполнять прерывистую гибку и формировать сложные профили с чередованием прямых и изогнутых участков.
