Изготовление уголков

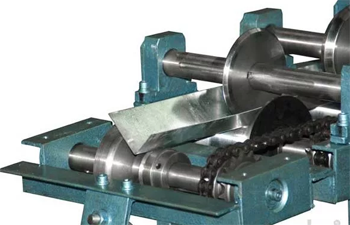

Основное различие в структуре металла и в способности выдерживать нагрузки. Горячекатаный уголок производится путем проката раскаленной заготовки через вальцы, что обеспечивает монолитность профиля и отсутствие внутренних напряжений. Он обладает массивным внешним углом (обушком) и значительной толщиной полок, что позволяет использовать его в качестве несущего элемента в тяжелых металлоконструкциях. Холодногнутый уголок изготавливают из стальной полосы на профилегибочных станках. Он легче, имеет одинаковую толщину по всему сечению и скругленный внешний угол. Его прочность ниже, поэтому такие изделия чаще применяют в легких каркасах, отделочных работах и при производстве мебели. Выбор зависит от расчетных нагрузок: для капитального строительства выбирают горячий прокат, для вспомогательных нужд - более доступный гнутый профиль.

Скругление внутреннего угла (радиус внутреннего закругления) в горячекатаных изделиях предусмотрено технологией проката и требованиями сопромата. Эта особенность служит для усиления жесткости профиля и предотвращения концентрации напряжений в вершине угла. Если бы внутренний стык полок был острым, при серьезных нагрузках в этой зоне могли бы возникнуть трещины, ведущие к разрушению всей конструкции. Наличие радиуса увеличивает площадь сечения в самом уязвимом месте, превращая угол в эффективное ребро жесткости. Параметры скругления строго регламентированы ГОСТом 8509-93 и зависят от номера уголка. При проектировании важно учитывать этот нюанс, так как он влияет на плотность прилегания других элементов при сборке узлов встык, иногда требуя снятия фаски на сопрягаемой детали.

Точность соблюдения прямого угла между полками - важный показатель качества продукции. Согласно государственным стандартам для уголков обычной точности (маркировка В) допускается отклонение от прямого угла не более 35–45 минут в зависимости от ширины полки. Для изделий высокой точности (класс А) эти требования значительно жестче. На производстве контроль осуществляется при помощи прецизионных угольников и шаблонов. Несоблюдение этого параметра может привести к перекосам всей металлоконструкции и сложностям при монтаже, особенно если планируется серийная сборка каркасов. Важно понимать, что небольшое отклонение по всей длине профиля может суммироваться, поэтому заводы-изготовители уделяют особое внимание калибровке последних пар валков на прокатном стане для обеспечения безупречной геометрии каждой единицы товара.

Кривизна по длине, или серповидность, - отклонение продольной оси уголка от прямой линии. Этот дефект возникает из-за неравномерного охлаждения металла после проката или неправильной настройки правильной машины. Согласно ГОСТу кривизна уголка не должна превышать 0,4% от его общей длины. Для изделий высокой точности этот показатель может быть еще ниже. На практике это означает, что 12-метровый профиль не может иметь изгиб более нескольких сантиметров. Серповидность затрудняет автоматическую резку и сварку, а также может создать паразитные напряжения в строительных фермах. Для устранения этого явления на финальной стадии производства заготовки пропускают через многовалковые правильные станы, которые выравнивают профиль в холодном состоянии, обеспечивая его прямолинейность для последующего использования в ответственных проектах.

Сталь марки 09Г2С широко востребована для производства уголков, предназначенных для эксплуатации в сложных климатических условиях. Благодаря добавкам марганца и кремния такой металл сохраняет свою вязкость и прочность при экстремально низких температурах (до -70 градусов Цельсия). Это делает низколегированные уголки незаменимыми для северных регионов России, где обычная углеродистая сталь становится хрупкой и может лопнуть под нагрузкой. Кроме того, сплав 09Г2С обладает отличной свариваемостью без необходимости предварительного подогрева, что существенно упрощает и удешевляет монтажные работы на строительной площадке. Повышенный предел текучести позволяет использовать уголки меньшего сечения при сохранении расчетной надежности, что снижает общую металлоемкость и вес сооружения, обеспечивая экономическую выгоду при возведении крупных промышленных объектов.

При заказе продукции на заводе потребитель сталкивается с терминами, определяющими длину проката. Мерная длина означает, что все уголки в партии имеют строго заданный размер, например, 6 или 12 метров. Это удобно для точного расчета материала и минимизации отходов. Немерная длина предполагает наличие в партии хлыстов разного размера в определенном диапазоне (обычно от 4 до 12 метров). Стоимость немерного уголка традиционно ниже, так как при его производстве завод может использовать остатки от раскроя мерных заготовок. Существует также понятие «кратная мерная длина», когда заказывают длинные штанги, которые затем будут распилены на равные части заданного размера. Выбор зависит от специфики проекта: для серийного производства деталей выгоднее мерная длина, а для частного строительства или нужд ремонтных цехов покупка немерного проката позволяет существенно сэкономить бюджет без потери качества.

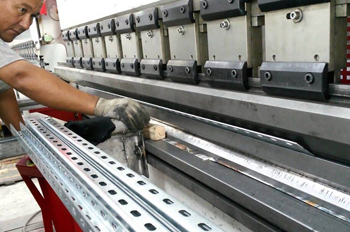

Да, производство уголков по индивидуальным размерам возможно, хотя это требует применения технологии холодного гнутья. На листогибочных прессах или профилегибочных линиях можно настроить параметры таким образом, чтобы получить полки любой ширины, не предусмотренной стандартными ГОСТами. Это актуально при реставрации старинных зданий, создании уникальных дизайнерских интерьеров или решении специфических инженерных задач в машиностроении. Изготовление таких деталей начинается с разработки чертежа и подбора полосы нужной ширины. Важно учитывать, что при нестандартном соотношении полок может нарушиться симметрия распределения нагрузок, поэтому расчеты прочности должны проводить квалифицированные инженеры. Индивидуальное производство обходится дороже массового проката, но позволяет получить деталь, идеально вписывающуюся в проект без дополнительной сварки или механической доработки.

Метод производства напрямую определяет удобство и качество сварочных работ. Горячекатаные уголки из сталей Ст3 или 09Г2С обладают однородной структурой и не имеют поверхностного упрочнения, что делает их идеальными для всех типов ручной и автоматической сварки. Швы получаются надежными, с плавным переходом к основному металлу. Холоднокатаные гнутые уголки в процессе изготовления подвергаются нагартовке, что может вызвать небольшие сложности: в зоне термического влияния сварки металл может локально размягчаться, теряя приобретенную прочность. Кроме того, малая толщина полок гнутых уголков требует от сварщика ювелирной точности, чтобы не допустить прожогов. При работе с оцинкованными изделиями перед сваркой необходимо зачищать защитный слой, иначе пары цинка приведут к пористости шва и снижению его надежности. Понимание этих нюансов позволяет правильно подобрать электроды и режимы сварки для каждого типа профиля.

Литера «А» присваивается уголкам высокой точности. Такие изделия имеют минимальные допуски по толщине полок, ширине и углам, что делает их незаменимыми в точном машиностроении и авиации. Изготовление таких уголков требует более частой настройки валков и строгого контроля температурных режимов. Маркировка «В» соответствует обычной точности, которая является стандартом для большинства строительных нужд. Допуски здесь шире, что позволяет снизить себестоимость производства. Для рядового пользователя разница между классами может быть незаметна визуально, но при сборке сложных многокомпонентных узлов использование уголка класса «А» позволяет избежать накопления погрешностей размеров, обеспечивая идеальную стыковку всех элементов конструкции без применения грубой силы и подгонки.

Правильная организация хранения предотвращает деформацию и коррозию готовой продукции. Уголки принято связывать в пачки при помощи стальной ленты или проволоки, что облегчает их транспортировку краном. Между пачками и на пол стеллажей обязательно укладываются деревянные прокладки, предотвращающие прямой контакт металла с бетоном и исключающие скопление влаги. Хранение должно осуществляться в сухих, проветриваемых помещениях или под навесами. При уличном хранении пачки укладывают под небольшим наклоном, чтобы дождевая вода могла свободно стекать, не застаиваясь во внутренних углах профиля. Особенно бережного отношения требуют оцинкованные и нержавеющие изделия: их хранят отдельно от черного проката, чтобы избежать контактной коррозии. Соблюдение этих правил гарантирует, что к моменту отгрузки заказчику уголок сохранит свою идеальную геометрию, отсутствие ржавчины и будет полностью готов к окраске или монтажу.
