Гибка на прессе

Расчет усилия (тоннажа) - определяющий этап подготовки, предотвращающий перегрузку оборудования и поломку инструмента. Тоннаж зависит от трех основных факторов: предела прочности металла, его толщины и длины линии сгиба. В формулу также закладывается ширина раскрытия матрицы (V-канавки).

В инженерной практике используется стандартная формула, где требуемое усилие прямо пропорционально квадрату толщины листа и его временному сопротивлению разрыву. Например, для гибки одного метра стали толщиной 4 мм на стандартной матрице потребуется около 30–40 тонн усилия. Если материал обладает повышенной твердостью, например, нержавеющая сталь, расчетное значение увеличивается в полтора раза.

Точный расчет позволяет оператору выставить правильное давление в гидросистеме, обеспечивая получение нужного угла без необратимой деформации пуансона и станины станка.

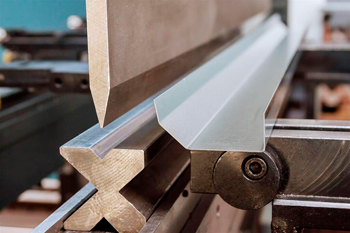

Выбор ширины матрицы (V-канавки) напрямую влияет на радиус внутреннего сгиба и требуемое усилие пресса. Существует эмпирическое правило «восьми толщин»: для листов толщиной до 10 мм оптимальная ширина раскрытия (V) должна составлять 8 толщин металла. При работе с более массивными плитами этот коэффициент может увеличиваться до 10 или 12.

Использование слишком узкой матрицы ведет к резкому росту нагрузки на оборудование и риску разрыва наружных волокон листа. Напротив, избыточно широкая канавка увеличивает внутренний радиус и делает невозможным получение коротких полок, так как края заготовки будут проваливаться внутрь.

Специалисты подбирают оснастку таким образом, чтобы достичь баланса между точностью геометрии и сохранностью инструмента, учитывая пластические свойства конкретной марки сплава и требования чертежа к внешнему виду детали.

Основной плюс гидравлических прессов - способность развивать колоссальные усилия при сохранении плавности хода рабочего органа. Пневматические системы работают на сжатом воздухе, который обладает высокой сжимаемостью, что ограничивает их мощность и делает движение пуансона менее стабильным под большой нагрузкой.

Гидравлика, использующая несжимаемое масло, позволяет точно контролировать положение траверсы в любой точке хода. Это дает возможность обрабатывать толстолистовой прокат свыше 4–6 мм, что недоступно для большинства пневматических аналогов. Кроме того, гидравлические прессы более долговечны при серийной работе, так как масло одновременно выполняет функцию смазки и теплоотвода.

Надежность и высокая удельная мощность делают гидравлику промышленным стандартом для изготовления ответственных металлоконструкций и тяжелого машиностроения.

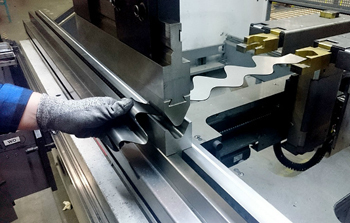

Изготовление глубоких П-образных скоб и коробов требует применения пуансонов специальной геометрии. Стандартный прямой инструмент часто упирается в уже согнутую полку заготовки, ограничивая возможности формовки. Для решения таких задач используют «гусиные шеи» (радиусные пуансоны с выемкой) или высокие сегментные ножи. Выемка в теле пуансона позволяет согнутой части листа свободно размещаться внутри инструмента в момент завершения цикла.

Также востребованы узкие сегменты, которые можно набирать под конкретную ширину внутренней части изделия. Профессиональный подбор геометрии пуансона позволяет изготавливать сложные замкнутые профили за один цикл без необходимости переустановки детали. Это повышает производительность труда и гарантирует высокую точность взаимного расположения всех граней изделия.

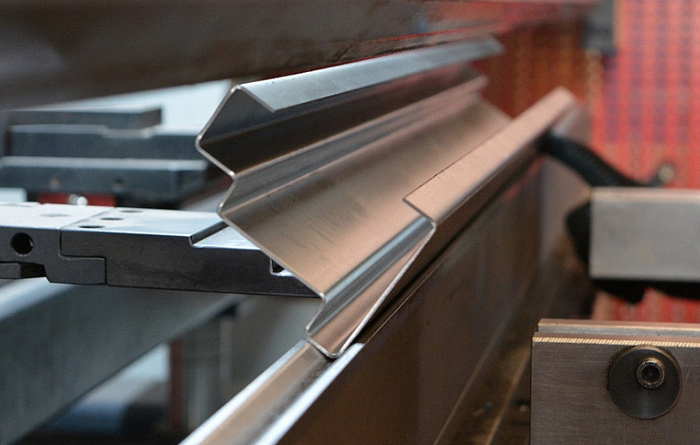

Задние упоры - база для позиционирования заготовки, они напрямую определяют линейную точность полок изделия. В современных прессах упоры перемещаются по нескольким осям с помощью высокоточных сервоприводов. Скорость и точность их позиционирования (до 0,02 мм) позволяют быстро выполнять последовательность из множества гибов без ручной разметки.

Упоры оснащают датчиками касания: станок не начнет рабочий ход, пока лист не будет плотно прижат к пальцам упора, что исключает риск перекоса линии сгиба. Возможность программирования независимого перемещения левого и правого упоров дает возможность гнуть детали со сложным косым контуром.

Надежная работа этой системы гарантирует идеальную повторяемость размеров в партии. Это облегчает последующую автоматизированную сборку узлов и снижает количество бракованной продукции.

Состояние пуансонов и матриц напрямую отражается на чистоте поверхности и точности углов. В процессе эксплуатации на рабочих кромках инструмента появляются микросколы, замины и следы налипания металла. Даже небольшое повреждение радиуса пуансона под давлением в десятки тонн оставляет отчетливый след на заготовке, что недопустимо для декоративных деталей. А износ матрицы ведет к увеличению радиуса скругления и нарушению стабильности угла.

Предприятия используют инструмент из высококачественных легированных сталей с объемной закалкой, что значительно продлевает срок его службы. Регулярная очистка и своевременная перешлифовка рабочих поверхностей позволяют поддерживать паспортную точность гибки. Выбор изношенного инструмента не только ухудшает внешний вид изделий, но и повышает риск поломки станины пресса из-за неравномерного распределения нагрузок.

При работе с узкими полосами металла вся нагрузка от пресса концентрируется на малом участке инструмента и балок станка. Это может привести к локальной пластической деформации (вмятинам) на поверхности стола или к поломке сегментов пуансона, если они не рассчитаны на высокую удельную нагрузку. Кроме того, узкую заготовку сложнее базировать по задним упорам, что повышает риск её случайного смещения в момент удара.

Для качественной гибки таких деталей применяют специальные зажимные приспособления или матрицы с уменьшенным раскрытием ручья. Важно следить, чтобы заготовка располагалась строго по центру пуансона для исключения перекоса траверсы. Профессиональный подход подразумевает использование оснастки, соответствующей габаритам детали, что гарантирует получение ровного сгиба без повреждения дорогостоящего оборудования.

Хотя основное назначение листогиба - работа с плоским листом, при использовании специальной оснастки он может выполнять функции профилегиба. Для этого на нижний стол устанавливают матрицы с глубокими ручьями, а пуансон заменяют радиусным вкладышем, форма которого соответствует диаметру трубы.

Этот метод эффективен для получения простых V-образных или П-образных изгибов на трубах небольшого сечения. Важным условием является использование внутренних наполнителей или поддержка стенок для исключения их сплющивания. Вместе с тем для производства сложных змеевиков или колец предпочтительнее использовать специализированные трубогибы.

Листогибочный пресс выгодно применять для гибки профилей в случаях, когда требуется интегрировать радиусный участок в сложную деталь из полосы или совместить гибку с пробивкой отверстий за один установ.

Холодная гибка на гидравлическом прессе - наиболее технологичный и чистый способ формоизменения стали. В отсутствие нагрева структура металла не претерпевает термических превращений, что сохраняет исходные механические свойства заготовки.

После холодной обработки на поверхности не образуется окалина, что исключает необходимость последующей дробеструйной очистки или травления. Холодная деформация обеспечивает более высокую точность размеров, так как отсутствует температурная усадка изделия при остывании. Процесс полностью безопасен с точки зрения экологии и требует меньше времени на выполнение.

Современные мощные прессы позволяют гнуть листы значительной толщины (до 20–30 мм) в холодном состоянии, обеспечивая высокую производительность и безупречный внешний вид готовой продукции без лишних затрат на энергоресурсы.

Скорость выпуска готовых деталей зависит от совокупности технических параметров станка и организации рабочего процесса. Главные характеристики - скорость подвода траверсы (холостой ход), скорость самого гиба и скорость возврата в исходное положение.

Станки с ЧПУ сокращают время цикла благодаря мгновенному позиционированию задних упоров и автоматическому расчету усилий. Важную роль играет система зажима инструмента: быстродействующие захваты позволяют проводить переналадку за считанные минуты.

Оптимизация расположения заготовок на рабочем столе и использование систем автоматической загрузки/выгрузки также существенно повышают выработку. Профессиональное использование возможностей современного пресса позволяет эффективно справляться как с крупносерийными заказами, так и с производством сложных индивидуальных изделий в максимально сжатые сроки.
