Гибка уголка полкой наружу

Технологическое преимущество этого метода заключается в характере распределения механических напряжений. При такой ориентации профиля вертикальная полка (перо) уголка оказывается на внешнем радиусе изгиба, попадая в зону интенсивного растяжения.

В отличие от гибки полкой внутрь, когда металл сжимается и стремится образовать складки, при гибке наружу материал плавно вытягивается. Это исключает риск появления «волн» и гофр на вертикальном ребре, что значительно упрощает контроль за геометрией детали. Заготовка ведет себя более предсказуемо, а нагрузка на профилегибочный станок распределяется равномернее.

Благодаря отсутствию дефектов сжатия такие изделия требуют меньше времени на финишную правку и калибровку. Этот способ идеален для создания эстетичных и прочных дуг, которые сохраняют ровную плоскость полок даже при выполнении крутых изгибов на мощном автоматическом оборудовании.

Процесс растяжения металла при гибке уголка полкой наружу неизбежно ведет к некоторому утонению материала в зоне деформации. Степень уменьшения толщины зависит от радиуса изгиба и исходных характеристик стали или алюминия. Чем меньше радиус дуги, тем сильнее вытягиваются наружные слои, что может привести к уменьшению толщины стенки на 5–15% от первоначального значения.

Инженеры учитывают этот фактор при расчете несущей способности каркасов или емкостей, где гнутый уголок выполняет роль усиливающего элемента. Для минимизации утонения профессиональные мастера используют многопроходную вальцовку с постепенным прижимом, что позволяет металлу перераспределяться более плавно.

Контроль толщины внешнего ребра - обязательный этап выходного контроля качества, так как сохранение расчетного сечения гарантирует надежность всей металлоконструкции под эксплуатационной нагрузкой.

Расчет длины развертки для уголка, сгибаемого полкой наружу, требует точного определения положения нейтрального слоя. Нейтральная линия - слой металла, который не подвергается деформации и сохраняет исходную длину. При такой ориентации профиля эта линия смещена ближе к обушку (вершине угла).

Формула вычисления длины заготовки базируется на среднем диаметре по нейтральному слою: L = π * (Dвнутр + 2k), где k — коэффициент смещения, зависящий от толщины полки. Если расчет вести по внешнему краю, заготовка получится слишком длинной, а если по внутреннему - её не хватит для смыкания кольца.

Важно учитывать и технологические припуски на концы заготовки, которые остаются прямыми при прохождении через ролики станка. Точный инженерный расчет позволяет минимизировать количество отходов и обеспечить идеальную стыковку торцов под последующую сварку без перекосов и натяжений.

Этот элемент - действительно эффективный способ усиления металлических резервуаров, цистерн и силосов. В такой конфигурации вертикальная полка профиля создает мощное кольцевое ребро жесткости, которое препятствует деформации корпуса под давлением содержимого или при вакуумных нагрузках.

Гнутый профиль работает значительно эффективнее, чем приваренные прямые отрезки, так как он обеспечивает непрерывность распределения напряжений по всей окружности. Отсутствие лишних сварных стыков повышает общую усталостную прочность конструкции. Кроме того, Г-образная форма позволяет удобно закрепить вспомогательное оборудование или обшивку.

Использование автоматической гибки гарантирует плотное прилегание горизонтальной полки уголка к стенке емкости, что упрощает наложение герметичного сварного шва и снижает риск возникновения коррозии в зазорах между металлами.

Возможность холодной гибки алюминиевого уголка определяется маркой сплава и требуемым радиусом. Чистый алюминий и пластичные сплавы (например, АД31) отлично переносят деформацию полкой наружу в холодном состоянии. Процесс растяжения для этого металла проходит мягко, без образования трещин.

Если используется высокопрочный легированный алюминий в закаленном состоянии, риск разрыва наружных волокон возрастает. В таких случаях технологи рекомендуют увеличивать радиус инструмента или применять локальный подогрев места гиба. Холодная технология всё-таки предпочтительнее, так как она исключает появление окалины и сохраняет естественную структуру металла.

Важно следить за чистотой полимерных или стальных роликов, чтобы не повредить поверхность нежного металла. Качественная холодная вальцовка позволяет получать легкие и эстетичные детали для мебельного производства и рекламных конструкций, полностью сохраняя декоративные свойства алюминия.

Скручивание заготовки, известное как эффект «пропеллера», - частый дефект при работе с уголками. Поскольку при гибке полкой наружу центр тяжести смещен относительно зоны давления, возникают силы, стремящиеся повернуть уголок вокруг его оси.

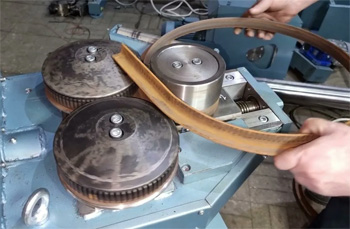

Для нейтрализации этого явления на современных профилегибочных станках применяются боковые направляющие ролики или корректоры. Эти упоры фиксируют положение горизонтальной полки, удерживая её в строго заданной плоскости на протяжении всего цикла проката. Регулировка корректоров требует высокой точности: недостаточное давление приведет к перекосу детали, а избыточное может оставить задиры на металле.

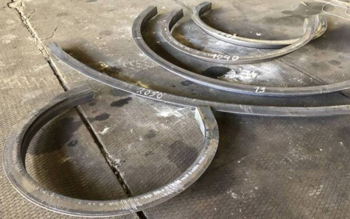

Правильная настройка оборудования позволяет получать идеально плоские арки и кольца, которые ложатся на ровную поверхность без зазоров, что существенно упрощает последующий монтаж в сложные каркасные системы.

Этот метод деформации не связан с использованием жесткой оснастки, повторяющей форму изделия. Заготовка опирается на две точки, а третья (нажимная) создает усилие для изгиба. Этот способ часто применяется для ручных работ над несложными дугами большого радиуса. Главный плюс технологии - простота и отсутствие необходимости в дорогостоящем оборудовании.

Свободная гибка уголка полкой наружу позволяет быстро изготовить разовые детали для навесов или ограждений прямо на объекте. Недостатком метода выступает низкая точность и плохая повторяемость результатов. Из-за отсутствия боковой поддержки возрастает риск перекоса полок уголка.

Технология не рекомендуется для серийного производства или изготовления ответственных деталей машин, где требуются жесткие допуски по радиусу и плоскостности. Профессиональная автоматическая вальцовка всегда выигрывает в качестве, обеспечивая идеально плавную линию изгиба.

Дефект в виде шероховатости или микроскопических неровностей на кромке растягиваемой полки действительно называют «апельсиновой коркой». Он возникает из-за крупнозернистой структуры металла, которая проявляется при интенсивном растяжении наружных слоев.

Чтобы минимизировать его, следует использовать прокат из мелкозернистых сталей или алюминиевых сплавов в мягком состоянии. Также помогает снижение скорости деформации на станке, что дает кристаллам металла время для более равномерного перераспределения. Если эстетика поверхности имеет решающее значение, мастера применяют предварительную шлифовку кромки полки, удаляя микротрещины, оставшиеся после раскроя.

Качественная настройка усилия валков и использование смазки позволяют получить зеркально гладкий изгиб, что важно для декоративных конструкций и элементов интерьера, где визуальные дефекты недопустимы.

Уголок, гнутый полкой наружу, - идеальное решение для создания опорных поясов под теплоизоляцию цилиндрических емкостей. В такой конфигурации горизонтальная полка плотно приваривается к корпусу, а вертикальное ребро выступает наружу, создавая готовую площадку для укладки минеральной ваты или другого утеплителя.

Плавный радиус гибки обеспечивает равномерный зазор по всей окружности бака, что исключает появление «мостиков холода». Кроме того, внешняя полка служит отличным основанием для крепления защитного кожуха из оцинкованной стали. Использование цельногнутых колец вместо сварных сегментов значительно ускоряет процесс монтажа и повышает эстетическую привлекательность промышленного объекта.

Точное совпадение радиуса уголка с диаметром резервуара минимизирует сварочные напряжения и предотвращает деформацию тонких стенок основного сосуда.

Создание эллиптических и параболических арок из уголка возможно на станках с числовым программным управлением, способных изменять радиус в процессе одного прохода. Поскольку кривизна эллипса постоянно меняется, ЧПУ плавно перемещает прижимной валок в соответствии с заданной геометрической кривой.

При гибке полкой наружу важно, чтобы программа учитывала изменение скорости растяжения металла на разных участках дуги. Это позволяет избежать локальных перенапряжений и обеспечить равномерное утонение кромки.

Технология востребована в современной архитектуре при создании сложных входных групп и уникальных кровельных конструкций. Высокая точность программного управления избавляет от необходимости использования множества шаблонов и позволяет реализовывать самые смелые дизайнерские идеи с гарантированным соблюдением всех габаритных размеров изделия.
