Производство швеллера

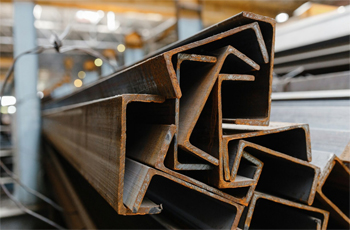

Да, разумеется. Главное внешнее отличие в форме углов профиля. У горячекатаного швеллера внешние углы четкие и острые, а внутренние имеют характерное усиление (радиус внутреннего закругления). Гнутый швеллер, изготовленный на профилегибочном оборудовании, имеет скругленные углы как с внутренней, так и с внешней стороны. Это обусловлено технологией производства: стальная полоса постепенно изгибается валками, при этом сохраняя практически неизменную толщину металла по всему сечению. Кроме того, гнутый профиль обычно отличается более высокой точностью геометрических размеров и отсутствием окалины на поверхности, так как производится из холоднокатаной или травленой горячекатаной заготовки. Такие конструктивные особенности делают его более легким и эстетичным, что высоко ценится в архитектурных решениях и при производстве оборудования, где не требуются экстремальные несущие нагрузки.

Радиус скругления в месте перехода от стенки к полке - важный расчетный параметр. Согласно ГОСТ 8278-83 он должен соответствовать толщине заготовки и марке стали. Если сделать угол слишком острым, в металле возникнут избыточные внутренние напряжения, что может привести к появлению микротрещин и снижению долговечности детали. Слишком большой радиус, напротив, уменьшает площадь плоской части полки, что затрудняет последующий монтаж и плотную стыковку с другими элементами. Правильно подобранный радиус обеспечивает оптимальное распределение механических нагрузок по всему сечению профиля. На профессиональном производстве этот параметр строго контролируется настройкой профилегибочных валков, что позволяет получить изделие с заданными характеристиками жесткости без нарушения целостности кристаллической решетки металла в зоне деформации.

Штрипс, или стальная лента, - идеальная заготовка для автоматизированных профилегибочных линий. Использование рулонного металла позволяет организовать непрерывный цикл производства, что значительно повышает производительность и снижает количество отходов. Перед подачей в станок рулон распускают на агрегатах продольной резки точно в размер развертки будущего швеллера. Это гарантирует строгое соблюдение ширины полок и высоты стенки на всей протяженности партии. В отличие от поштучной гибки отдельных листов работа со штрипсом исключает погрешности позиционирования и обеспечивает стабильность геометрии. Непрерывная подача ленты через систему формующих валков позволяет выпускать швеллер практически любой длины, ограничиваясь лишь возможностями логистики и складских помещений, что выгодно для реализации крупных строительных проектов.

Низколегированная сталь 09Г2С обладает повышенным пределом текучести и отличной хладостойкостью. Процесс изготовления швеллера из такой марки требует от оборудования больших усилий деформации по сравнению с обычными углеродистыми сталями. Вместе с тем материал позволяет выпускать профили с меньшей толщиной стенки при сохранении высокой прочности конструкции. При настройке валков технологи учитывают повышенную упругость низколегированной стали, закладывая необходимые поправки на пружинение после выхода профиля из станка. Швеллер из 09Г2С незаменим в северных регионах, так как он не становится хрупким при низких температурах. Сложность производства окупается долговечностью изделий и возможностью снижения общего веса металлоконструкции, что ведет к существенной экономии на фундаменте и транспортировке элементов здания.

Несмотря на высокую жесткость П-образного сечения, гнутый швеллер имеет свои эксплуатационные ограничения по сравнению с горячекатаными аналогами. Из-за отсутствия усиления во внутренних углах и относительно небольшой толщины полок он хуже сопротивляется нагрузкам на кручение и изгиб в массивных конструкциях. При пиковых нагрузках тонкостенный профиль может потерять местную устойчивость: его полки могут начать «складываться» или выпучиваться. Именно поэтому инженеры чаще отводят гнутому швеллеру роль вспомогательных элементов: прогонов кровель, каркасов перегородок, направляющих в механизмах или деталей облицовки. В таких узлах малый вес гнутого профиля становится преимуществом. При проектировании зданий важно строго следовать расчетным схемам и использовать гнутый прокат именно там, где его физико-механические свойства будут реализованы максимально эффективно и безопасно.

Маркировка гнутого неравнополочного швеллера содержит полную информацию о его геометрических параметрах в миллиметрах. Например, обозначение «Швеллер гн. 160х80х50х4» читается следующим образом: первое число (160) - высота стенки профиля (основание буквы П), второе (80) - ширина большей полки, третье (50) - ширина меньшей полки, четвертое (4) - толщина металла. Буквенное сокращение указывает на метод изготовления - гнутый. Такая детальная идентификация позволяет безошибочно подобрать профиль для специфических задач станкостроения или вагоностроения, где требуется асимметричное распределение жесткости. Производство таких изделий сложнее равнополочных из-за неравномерного распределения усилий в валках, что требует прецизионной настройки станка для исключения скручивания профиля вдоль оси. Знание структуры маркировки помогает заказчику оперативно проверять соответствие поставленной продукции спецификации проекта.

В процессе производства гнутого швеллера специалисты ОТК следят за отсутствием неустранимых дефектов геометрии и поверхности. К ним относятся серповидность (искривление по длине), винтообразность (скручивание профиля вокруг оси), а также чрезмерная волнистость полок и стенки. Недопустимыми считаются трещины в местах сгиба, которые свидетельствуют о перенапряжении металла или неправильно выбранном радиусе. Также выбраковываются изделия с глубокими вмятинами от валков или рваными кромками. Незначительные риски, мелкие пузыри или отпечатки, предусмотренные стандартами, не влияют на прочность и допускаются в продукции обычной точности. Тщательный контроль на выходе из профилегибочной линии гарантирует, что заказчик получит прокат, который обеспечит расчетную надежность конструкций и не создаст проблем при выполнении сварочных или монтажных работ.

Масса гнутого швеллера напрямую зависит от фактической толщины заготовки и точности её раскроя. В ГОСТах указан теоретический вес одного погонного метра, рассчитанный по номинальным размерам. На практике допускаются отклонения массы до 6% для отдельных изделий. Разница возникает из-за того, что стальной лист на металлургических комбинатах производится с определенными допусками по толщине. Если лист пришел чуть толще номинала, швеллер будет тяжелее. При приемке больших партий проката вес проверяется путем взвешивания нескольких образцов и пересчета на общую длину. Важно понимать, что отклонение в пределах установленных норм не считается браком и не влияет на несущую способность профиля. Профессиональные производители стремятся использовать качественное сырье с минимальными допусками, чтобы фактический вес продукции был максимально близок к справочным значениям, указанным в проектной документации.

Помимо стандартного изготовления по ГОСТу профессиональные предприятия предлагают ряд сопутствующих операций, упрощающих жизнь заказчика. К ним относятся пробивка или сверление монтажных отверстий согласно чертежам, снятие фасок на торцах под сварку, а также нанесение маркировки на каждое изделие. Для декоративных или специфических нужд может быть выполнена покраска профиля порошковыми составами. Часто востребована услуга резки в размер с высокой точностью (до 1 мм) для сложных сборочных комплектов. Возможность заказать все эти работы в одном месте позволяет сократить логистические цепочки и время подготовки проекта к монтажу. Предприятия, располагающие собственными проектными отделами, могут также помочь в расчете оптимальных размеров неравнополочных швеллеров для нестандартных конструкций, обеспечивая техническую поддержку на всех этапах сотрудничества.

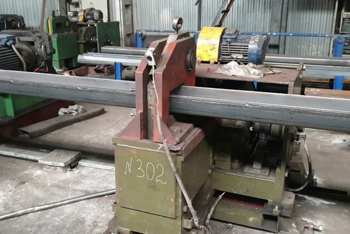

На современных профилегибочных линиях процесс резки швеллера в размер синхронизирован с движением профиля. Чаще всего используют летучие гильотины или отрезные пилы, которые перемещаются вместе с выходящим швеллером, выполняя чистый и ровный срез без остановки всего процесса. Это позволяет достигать высокой скорости производства и точности длины до нескольких миллиметров. Система управления ЧПУ позволяет задавать разные длины для изделий в пределах одного цикла, что удобно при выполнении индивидуальных заказов. После резки торцы швеллера проверяются на отсутствие заусенцев и деформаций. Автоматизация этого этапа исключает ошибки ручного замера и гарантирует, что вся партия будет соответствовать спецификации заказа. Ровный срез под углом 90 градусов к оси профиля облегчает последующую сварку и сборку узлов, повышая общее качество выполняемых работ.
