Гибка уголка полкой внутрь

Основная трудность операции в характере распределения внутренних напряжений в металле. При таком способе гибки вертикальная полка уголка направлена к центру изгиба и оказывается в зоне интенсивного продольного сжатия. Поскольку объем материала под давлением пуансона или валков стремится сократиться, излишкам металла некуда деваться, кроме как выгибаться в сторону от плоскости гиба. Это создает риск мгновенной потери устойчивости профиля. В отличие от гибки полкой наружу, когда металл просто растягивается, здесь требуется постоянное внешнее сдерживание полки, чтобы она не пошла «волной». Работа требует высокой квалификации оператора и использования специализированной оснастки, способной жестко фиксировать положение заготовки на протяжении всего цикла деформации, обеспечивая соблюдение заданной геометрии без перекосов.

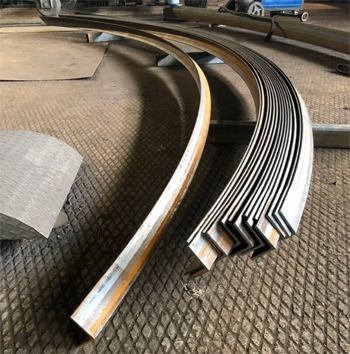

Образование волнообразных складок, известных как гофры, происходит из-за превышения предела устойчивости тонкостенного элемента при сжатии. Вертикальное ребро уголка, находясь под давлением, испытывает дефицит пространства. Если радиус изгиба слишком мал по сравнению с высотой полки, напряжения становятся избыточными и край полки начинает деформироваться зигзагообразно. Решающее значение имеет соотношение толщины металла и плеча изгиба. Тем не менее, использование профессиональных профилегибочных станков позволяет нейтрализовать эффект за счет применения боковых упоров и траверс, которые постепенно вдавливают уголок на нужную глубину. Плавная и многократная прокатка заготовки помогает равномерно перераспределить металл по всему радиусу. Риск возникновения визуальных дефектов сводится к минимуму, сохраняется исходная плоскостность вертикального ребра.

Алюминий в чистом виде обладает превосходной пластичностью, но конструкционные уголки часто изготавливают из сплавов с добавлением магния, меди или кремния для повышения прочности. Такие включения существенно меняют поведение металла на станке: он становится более жестким и склонным к хрупкому разрушению. Легированные сплавы имеют высокий порог сопротивления деформации, поэтому при гибке полкой внутрь есть опасность внезапного разлома заготовки вместо плавного изгиба. Для успешной работы с такими материалами технологи часто применяют локальный нагрев места гиба. Это временно снижает твердость сплава и позволяет выполнить деформацию без повреждения структуры. Важно помнить, что легированный алюминий сильнее пружинит после выхода из станка, поэтому расчетный угол должен учитывать этот возврат формы для достижения идеальной точности по чертежу.

Эффект упругого последействия, или пружинения, проявляется в том, что после снятия нагрузки уголок стремится частично распрямиться. При гибке полкой внутрь этот процесс может привести к значительному отклонению радиуса от заданных параметров. Чтобы получить точный результат, мастера используют метод компенсации: заготовку сгибают на угол, который несколько больше проектного, а радиус закладывают чуть меньше требуемого. Величина этой поправки определяется опытным путем на пробных образцах из той же партии металла. На современных станках с числовым программным управлением процесс автоматизирован: электроника анализирует сопротивление металла и самостоятельно корректирует положение валков. Это позволяет достичь прецизионной точности даже при работе с жесткими стальными уголками или упругими алюминиевыми сплавами, исключая необходимость последующей ручной доводки изделия.

Поверхность алюминиевого уголка крайне чувствительна к механическим повреждениям из-за природной мягкости металла. При использовании стандартных стальных валков на полках могут оставаться глубокие царапины, вмятины или следы проскальзывания инструмента. Если к внешнему виду готовой детали предъявляют высокие требования, например, в мебельном производстве или интерьерном дизайне, стальную оснастку заменяют на ролики из капролона или полиуретана. Полимерные материалы обладают достаточной жесткостью для деформации профиля, но при этом они не вкатывают частицы пыли и окалины в поверхность алюминия. В ряде случаев это позволяет избежать последующей шлифовки и полировки изделия. Использование мягких роликов обеспечивает бережное воздействие на металл, сохраняя его естественный блеск и безупречную гладкость, что важно для высококачественных декоративных конструкций.

Если уголок невозможно согнуть холодным способом из-за его толщины или состава сплава, применяется технология термической гибки. Подготовка включает в себя точную разметку зоны будущего очага деформации. Нагрев должен быть локальным и равномерным, обычно в диапазоне от +600 до +700 градусов для стали. Важный нюанс - образование окалины на поверхности металла в месте воздействия пламени. Эта корка при попадании в ролики станка может серьезно поцарапать заготовку или сам инструмент. Профессиональный стандарт требует обязательного удаления окалины с разогретого металла при помощи легких движений железной щеткой непосредственно перед началом гибки. Очистку нужно проводить осторожно, чтобы не оставить глубоких борозд на размягченном металле. Соблюдение этих правил гарантирует чистоту поверхности и сохранение прочностных характеристик уголка после остывания.

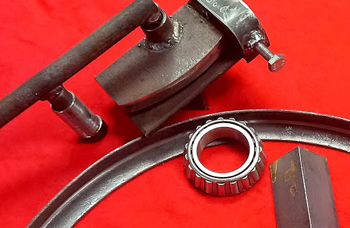

Самостоятельное изготовление колец из уголка полкой внутрь сопряжено с высокой вероятностью порчи материала и получения брака геометрии. В домашних условиях крайне сложно обеспечить равномерное давление по всей длине заготовки. Использование тисков и кувалды часто приводит к тому, что вместо плавного радиуса уголок приобретает ломаную, граненую форму. Еще одна проблема - скручивание профиля вдоль оси: без специального оборудования удержать полки в строго перпендикулярном положении практически невозможно. Стык такого кольца редко получается ровным, что затрудняет его последующую сварку. Профессиональная вальцовка на производстве гарантирует идеальную округлость без «винтовых» деформаций. Обращение к специалистам позволяет сэкономить время и дорогостоящий прокат, получая деталь, полностью готовую к монтажу в сложные механизмы или декоративные объекты.

Траверсы - вспомогательные элементы оснастки, которые обеспечивают постепенное и контролируемое вдавливание уголка в гибочную зону. При гибке полкой внутрь их использование становится решающим фактором точности. Они позволяют распределить нагрузку на заготовку более равномерно, предотвращая локальные перегибы и заломы металла. Эти элементы трудятся в связке с основными роликами, направляя профиль по заданной траектории. Благодаря их применению удается достичь плавности дуги даже при выполнении крутых изгибов. Точная настройка положения траверс позволяет мастеру корректировать процесс деформации в реальном времени, учитывая специфику конкретной заготовки. Это особенно важно при изготовлении нестандартных арок и элементов ландшафтного дизайна, где визуальное совершенство линий должно сочетаться со строгим соблюдением расчетного радиуса.

Свободная гибка подразумевает деформацию уголка без использования жестких ограничивающих форм, когда заготовка опирается только на несколько точек. Этот метод прост, но не гарантирует высокой повторяемости размеров и отсутствия перекосов полок. Калибровка же представляет собой процесс гибки с использованием специальных механических приспособлений и шаблонов, которые полностью контролируют форму уголка в зоне деформации. При калибровке заготовка плотно прижимается к рабочим поверхностям инструмента, что исключает самопроизвольное смещение слоев металла. Это обеспечивает безупречную точность угла между полками и стабильность радиуса по всей протяженности дуги. Метод калибровки обязателен для серийного производства деталей, где требуется полная идентичность всех изделий в партии, например, при изготовлении комплектующих для промышленного оборудования.

Выбор минимального радиуса при гибке полкой внутрь базируется на физических свойствах материала и толщине профиля. Существует порог пластичности, превышение которого ведет к необратимому разрушению структуры стали или алюминия. На внешней стороне сгиба, где металл растягивается, при слишком малом радиусе могут возникнуть микротрещины. На внутренней стороне чрезмерное сжатие может привести к смятию полок. В инженерной практике радиус рассчитывается как коэффициент от высоты полки уголка. Для алюминия этот коэффициент обычно ниже, чем для стали, но он увеличивается при наличии легирующих добавок. Технологи проводят предварительные расчеты, ориентируясь на данные государственных стандартов и таблиц пластичности. Правильно подобранный радиус гарантирует долговечность изделия и отсутствие скрытых дефектов, которые могли бы проявиться в виде поломок при эксплуатации готовой конструкции.
