Виды металлоконструкций

В отличие от каменных или бетонных строений стальные каркасы обладают уникальным свойством - пластичностью. Это означает, что при сильных подземных толчках металл способен деформироваться, поглощая энергию удара, но не разрушаться мгновенно.

Сталь эффективно сопротивляется нагрузкам на растяжение и изгиб, что позволяет конструкции «играть», сохраняя общую целостность. Железобетон же более хрупок и при превышении предела прочности может внезапно расколоться. Кроме того, малый собственный вес металлических систем снижает инерционные силы, воздействующие на фундамент во время землетрясения.

Именно поэтому в регионах с высокой сейсмической активностью большинство высотных зданий и промышленных цехов возводятся на основе несущих стальных каркасов, что минимизирует риск катастрофических обрушений.

Главный критерий деления - удельный вес элементов и тип используемого проката.

Тяжелые металлоконструкции изготавливают из массивных горячекатаных профилей: толстостенных двутавров, швеллеров и листов толщиной свыше 10–20 мм. Они предназначены для возведения каркасов многоэтажных зданий, мостов и эстакад с огромными пролетами.

Легкие металлоконструкции (ЛМК) производятся из тонкостенного оцинкованного проката, полученного методом холодной гибки. Толщина стали в таких системах обычно не превышает 3–4 мм. ЛМК идеально подходят для строительства быстровозводимых ангаров, торговых павильонов и мансард. Использование легких конструкций позволяет существенно сэкономить на фундаменте и логистике, тогда как тяжелые системы незаменимы там, где требуется максимальная несущая способность и жесткость под воздействием колоссальных нагрузок.

Сталь - один из немногих строительных материалов, подлежащих полной вторичной переработке без потери своих качественных характеристик. Концепция бесконечного жизненного цикла металла делает его использование крайне выгодным в долгосрочной перспективе.

После демонтажа любого вида металлоконструкций элементы могут быть отправлены на переплавку, что позволяет вернуть значительную часть вложенных средств. Кроме того, при заводском изготовлении деталей количество отходов минимально благодаря использованию программ раскроя на ЧПУ-станках.

Строительство из металла считается «чистым», так как исключает образование огромных объемов строительного мусора, характерных для монолитного бетонирования или кирпичной кладки. Высокая ликвидность демонтированного металла и минимальное воздействие на окружающую среду делают стальные системы эталоном экологичного и бережливого производства.

Радиальные, или криволинейные конструкции позволяют создавать пространственные объекты с уникальными характеристиками прочности при минимальном расходе материала. К ним относятся купола, цилиндрические резервуары и конусные опоры. Геометрия круга обеспечивает максимально равномерное распределение внутренних напряжений по всей поверхности оболочки. В таких системах отсутствуют угловые зоны концентрации нагрузок, что делает их исключительно устойчивыми к внешнему давлению, ветру и снеговым нагрузкам.

Изготовление радиальных элементов требует использования вальцовочного оборудования высокой мощности для точной гибки профилей и листов по заданному радиусу. Использование сферических и цилиндрических форм позволяет перекрывать огромные площади стадионов или складов без установки промежуточных колонн, что дает полную свободу в организации внутреннего пространства объекта.

Фасонный прокат, к которому относятся двутавровые балки и швеллеры, - «скелет» любого серьезного инженерного сооружения. Форма сечения двутавра спроектирована таким образом, чтобы обеспечить максимальный момент сопротивления при минимальной массе. Полки балки принимают на себя нагрузки на изгиб, а вертикальная стенка предотвращает сдвиг и деформацию. Это позволяет стальному каркасу выдерживать вес всего здания и технологического оборудования в промышленных цехах.

При проектировании инженеры комбинируют разные типы фасонных изделий для достижения идеального баланса жесткости. Например, швеллеры часто используются в качестве кровельных прогонов или связей, а массивные двутавры - в качестве основных колонн. Точный расчет расположения ребер жесткости в местах сопряжения фасонных элементов гарантирует стабильность всей пространственной системы на протяжении десятилетий.

Основное достоинство разборных металлоконструкций на болтовых соединениях - мобильность и высокая скорость возведения. Такие системы не требуют проведения сварочных работ на объекте, что позволяет вести монтаж в любых погодных условиях и в зонах с повышенной пожарной опасностью.

После завершения срока эксплуатации объекта конструкция может быть демонтирована без повреждения элементов и перевезена на новую площадку. Это делает их идеальным решением для временных складов, вахтовых поселков, выставочных павильонов и строительных лесов. На заводе при изготовлении таких систем обеспечивается идеальная точность расположения отверстий, что гарантирует собираемость узлов без дополнительной подгонки.

Экономия на повторном использовании материалов и отсутствие необходимости в капитальных фундаментах делают разборный металл самым эффективным инструментом для решения краткосрочных бизнес-задач.

Основной барьер на пути коррозии для металлоконструкций - многослойная защита. Самый надежный промышленный метод - горячее цинкование, при котором сталь покрывается слоем цинка, образующим с ней химическую связь. Это предотвращает ржавление металла даже при глубоких царапинах за счет электрохимического эффекта.

В качестве альтернативы применяются современные полимерные и эпоксидные краски с высоким содержанием сухого остатка. Нанесение таких покрытий в заводских условиях после дробеструйной очистки металла гарантирует адгезию на молекулярном уровне. Срок службы правильно защищенной металлоконструкции на открытом воздухе может достигать 50 лет и более.

Тщательный выбор системы защиты на этапе производства позволяет эксплуатировать металл в условиях агрессивного морского климата или на химических предприятиях без потери несущей способности каркаса.

Экономика строительства из металлоконструкций напрямую зависит от качества их заводской подготовки. Если элементы изготовлены с соблюдением микронных допусков на станках с ЧПУ, монтаж превращается в быструю сборку готового комплекта без пауз на исправление дефектов. Любая неточность в длине балки или смещение отверстий на фасонке приводят к необходимости резки и сварки по месту, что в полевых условиях обходится в несколько раз дороже заводских работ.

Высокая точность геометрии обеспечивает правильное распределение нагрузок в узлах, исключая возникновение паразитных напряжений от перекосов. Инвестиции в прецизионное производство окупаются за счет сокращения сроков работы крановой техники и минимизации участия высококвалифицированного персонала на стройплощадке.

Качественный «конструктор» из металла позволяет завершить возведение каркаса в два-три раза быстрее по сравнению с традиционными методами.

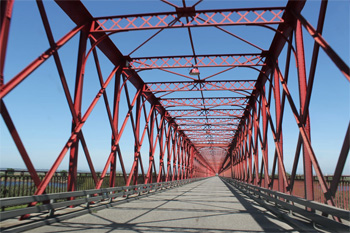

Металлические фермы - решетчатые системы из стержней, соединенных в узлах. Главное преимущество фермы перед сплошной балкой заключается в возможности перекрывать огромные безопорные пролеты длиной 30 метров и более при значительно меньшем расходе металла. В ферме каждый элемент работает либо на чистое сжатие, либо на растяжение, что позволяет максимально эффективно использовать прочностной потенциал стали. Воздушная структура фермы снижает парусность кровли и уменьшает нагрузку на стены и фундамент.

При изготовлении ферм на заказ инженеры рассчитывают геометрию решетки (треугольную, раскосную или полигональную) исходя из климатических условий и веса кровли. Это делает фермы незаменимыми при строительстве спортивных арен, авиационных ангаров и логистических центров, где наличие промежуточных колонн внутри помещения недопустимо по технологическим причинам.

Стальной каркас - идеальная основа для монтажа разных видов ограждающих конструкций. Точная геометрия профилей позволяет без зазоров крепить сэндвич-панели, фасадные кассеты или системы панорамного остекления. Для этого при изготовлении каркаса предусматриваются специальные прогоны и кронштейны.

Металл обладает стабильностью размеров, что исключает появление трещин и перекосов в отделке, которые часто случаются в зданиях из кирпича или дерева из-за усадки. Сочетание металлического каркаса и легких утеплителей позволяет строить здания с высочайшими показателями энергоэффективности. Кроме того, металлоконструкции позволяют реализовывать сложные архитектурные формы с консольными вылетами и выступающими элементами, что невозможно выполнить из тяжелого бетона.

Универсальность крепежных систем делает сталь базовым материалом для современной коммерческой и промышленной архитектуры.

Безопасность ответственных металлоконструкций подтверждается комплексом испытаний без разрушения целостности металла. Первый этап - визуально-измерительный, в ходе которого проверяется геометрия швов и отсутствие подрезов.

Для выявления скрытых внутренних пор, трещин и шлаковых включений применяется ультразвуковая дефектоскопия (УЗК). Звуковая волна позволяет увидеть дефекты в самой глубине металла, которые невозможно обнаружить глазом.

В особо важных узлах сопряжения, испытывающих вибрационные нагрузки, проводят магнитопорошковый или капиллярный контроль для поиска микроскопических поверхностных трещин. На производстве наличие положительных протоколов таких испытаний является обязательным условием для выдачи паспорта качества.

Тщательная диагностика на стадии выпуска гарантирует, что несущий каркас выдержит расчетные циклы нагружения без внезапного хрупкого разрушения соединений.

Строительство из металлоконструкций относится к технологии «сухого» монтажа, которая практически не зависит от сезонности и влажности. В отличие от монолитного бетона металл не требует времени на набор прочности (выстаивание в течение 28 дней) и прогрев в зимний период.

Монтаж стальных колонн и балок может производиться круглосуточно при температурах до -30 градусов. Параллельно с возведением каркаса можно начинать монтаж кровли и стен, что позволяет закрыть «теплый контур» здания в кратчайшие сроки. Весь процесс от начала проектирования до сдачи объекта в эксплуатацию сокращается на 30–50% по сравнению с бетонным строительством.

Для бизнеса это означает быструю окупаемость инвестиций и возможность запустить производственные линии на несколько месяцев раньше, что является решающим коммерческим преимуществом в условиях динамичного рынка.

Один из ключевых этапов проектирования - оптимизация веса конструкции за счет правильного подбора сечений. Использование трубного проката (круглого или квадратного) позволяет создавать легкие и эстетичные конструкции, отлично работающие на скручивание. Но для плоского изгиба эффективнее применять двутавровые профили.

В современном производстве активно используются сварные балки переменного сечения, где толщина металла увеличивается только в зонах максимальных напряжений. Это позволяет снизить общий вес каркаса на 15–20% без потери его надежности. Использование высокопрочных сталей также способствует уменьшению габаритов элементов.

Грамотная работа инженера-конструктора на этапе выбора профилей позволяет заказчику существенно сэкономить бюджет за счет снижения тоннажа закупаемого металла. При этом сохраняются все требуемые характеристики жесткости и долговечности сооружения.
