Тали

Первую замену смазочного состава в новом редукторе выполняют после завершения периода обкатки, который обычно составляет 50-100 часов работы под нагрузкой. Эта процедура необходима для удаления микроскопической металлической стружки и продуктов притирки зубчатых колес, которые неизбежно попадают в масло при первых пусках.

В дальнейшем плановую смену технической жидкости проводят через каждые 1500-2000 часов эксплуатации или не реже одного раза в год. Если таль работает в горячем цехе при температуре выше +40℃, интервал сокращают вдвое, потому что присадки в масле разрушаются быстрее.

Уровень масла контролируют еженедельно через смотровое окно или при помощи щупа, при этом жидкость должна оставаться прозрачной и не иметь запаха гари. Если в картере обнаруживают темный осадок или пену, проводят внеплановую промывку механизма специальным составом. Для червячных передач выбирают масла с высоким индексом вязкости, которые создают прочную пленку на поверхности бронзовых венцов. Слив отработанного продукта производят через нижнюю пробку сразу после остановки тали, пока среда сохраняет текучесть и удерживает взвесь загрязнений.

Цепные механизмы обладают исключительной компактностью и малым собственным весом, поэтому их легко монтировать в небольших мастерских или на консольных кранах. Главное техническое преимущество - отсутствие горизонтального смещения крюка при подъеме, так как цепь уходит в специальный контейнер по прямой линии. Канатные устройства всегда имеют небольшой дрейф в сторону, который возникает из-за намотки троса на витки барабана.

В прецизионном станкостроении такая особенность цепи позволяет устанавливать тяжелые детали на станину с точностью до 1 мм без дополнительных правок. Калиброванная стальная цепь имеет высокий запас прочности и не боится перехлестов, которые часто становятся причиной повреждения стальных тросов при неправильной эксплуатации.

Обслуживание цепного привода обходится дешевле, потому что состояние звеньев можно оценить визуально без применения сложных приборов. Если на поверхности металла обнаруживают износ или деформацию, заменяют только поврежденный участок или всю ветвь за считанные минуты. Цепные тали часто оснащают фрикционными муфтами для защиты от перегрузки, и они работают мягче электронных ограничителей в канатных аналогах. Устройства этого типа идеально подходят для работы на малых и средних высотах - до 1 м.

Для цехов с ограниченным пространством под потолком выбирают тали с уменьшенной строительной высотой, которые имеют специфическую компоновку узлов. В таких моделях грузовой барабан или подъемный механизм располагают сбоку от несущей балки, а не под ней. Подобное решение позволяет поднять крюк почти до самого уровня монорельса, выигрывая до 300-500 мм полезного пространства по вертикали. Это важно, когда нужно подавать высокие станины станков или габаритные металлоконструкции через дверные проемы.

Корпус оборудования снабжают противовесом для сохранения баланса при смещении центра тяжести под нагрузкой. Все элементы управления и двигатели убирают в защитные кожухи, чтобы они не задевали потолочные фермы или осветительные приборы.

При выборе обращают внимание на тип подвески, потому что жесткое крепление к каретке передвижения еще сильнее сокращает габариты устройства. Использование цепных моделей с короткой дистанцией между крюком и блоком шкивов также помогает решить проблему низких потолков. Направляющие ролики каната или цепи изготавливают из износостойких сплавов. Электронные концевые выключатели настраивают так, чтобы исключить удар крюковой подвески о корпус тали при максимальном подъеме.

Состояние звеньев цепи контролируют при помощи штангенциркуля путем замера длины определенного количества сегментов и толщины проволоки. Основной критерий браковки - удлинение цепи на 3% и более от первоначального шага, который указан в паспорте завода. Такой износ указывает на пластическую деформацию металла, которая возникает из-за постоянных перегрузок или усталости материала.

Если замеры показывают критическое отклонение, цепь немедленно заменяют на новую, потому что риск внезапного разрыва становится слишком велик. Важно проверять цепь по всей ее рабочей длине, так как наибольший износ обычно наблюдается на участках, которые чаще всего проходят через звездочку. При обнаружении глубоких царапин, забоин или следов коррозии эксплуатацию механизма также прекращают.

Вторым важным параметром считают уменьшение диаметра сечения звена в местах контакта из-за естественного трения металла о металл. Допустимый предел износа составляет 10% от номинального диаметра проволоки, который измеряют в двух перпендикулярных плоскостях. Все звенья должны сохранять свою правильную овальную форму без признаков раскрытия сварных швов или появления микротрещин.

Пневматические подъемники работают на сжатом воздухе, который должен быть очищен от влаги, масла и твердых частиц из компрессорной магистрали. Блок подготовки состоит из фильтра-влагоотделителя, регулятора давления и лубрикатора для автоматической подачи смазки в воздушный поток.

Очистка воздуха предотвращает коррозию внутренних лопастей пневмомотора и исключает заклинивание клапанов управления при низких температурах. Если конденсат попадет внутрь механизма, он вымоет заводскую смазку, что приведет к быстрому износу рабочих камер и падению мощности тали. Стабильное давление, которое поддерживает редуктор, гарантирует одинаковую скорость подъема и опускания деталей независимо от колебаний в общей сети завода.

Лубрикатор распыляет специальное масло в виде мелкодисперсного тумана, который смазывает все трущиеся части двигателя и тормозной системы изнутри. Без постоянной подачи масла ресурс пневматической тали сокращается в несколько раз, а уровень шума при работе значительно возрастает. Конструкция блока подготовки позволяет визуально контролировать расход смазки через прозрачный стакан и вовремя доливать техническую жидкость.

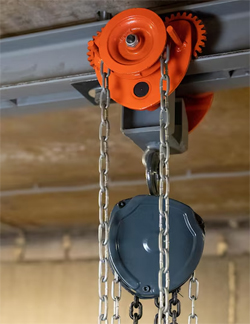

Для монтажа тали на несущий монорельс используют передвижные или стационарные тележки, которые обхватывают нижнюю полку двутавра с двух сторон. Каретки снабжают набором регулировочных шайб или распорных втулок, которые позволяют настроить ширину между роликами под конкретный размер профиля. Важно обеспечить между ребордой колеса и краем балки зазор 1-2 мм для плавного перемещения без заклинивания на поворотах пути.

Фиксацию опорных осей выполняют при помощи шплинтов или контргаек, которые исключают самопроизвольное ослабление крепежа от вибрации. Если балка имеет уклон, применяют тележки со встроенными тормозами передвижения, чтобы предотвратить неконтролируемое качение оборудования в сторону уклона.

Ходовые ролики изготавливают из высокопрочного чугуна или стали с подшипниками закрытого типа, которые не требуют частого обслуживания. На концах балки обязательно устанавливают механические тупиковые упоры с резиновыми буферами для ограничения зоны движения тали. Весь процесс монтажа проводят с использованием грузоподъемной вышки или лесов, соблюдая правила безопасности при работе на высоте.

Повышение температуры обмоток электродвигателя выше +130℃ ведет к термическому разрушению изоляционного лака и возникновению межвиткового короткого замыкания. Главная причина перегрева - превышение допустимого режима работы, который для большинства стандартных талей составляет не более 25-40% рабочего времени в час.

Когда мотор работает слишком долго без пауз, тепло не успевает отводиться через ребра корпуса, и это приводит к потере мощности и оплавлению пластиковых деталей. Если не остановить процесс, двигатель полностью выйдет из строя, что потребует дорогостоящей перемотки или полной замены силового агрегата. Перегрев также негативно влияет на свойства смазки в подшипниках: она становится жидкой и вытекает из узлов трения.

Для защиты от теплового разрушения в обмотки встраивают термодатчики, которые автоматически разрывают цепь питания при достижении критической отметки. В цехах металлообработки с высокой температурой воздуха используют двигатели с улучшенным классом изоляции и принудительным обдувом корпуса. Регулярная очистка ребер охлаждения от пыли и масляного налета восстанавливает нормальный теплообмен и предотвращает аварийные остановки.

Электронный ограничитель грузоподъемности - датчик, который встраивают в узел крепления каната или в подшипниковый узел цепной звездочки. Это устройство постоянно измеряет усилие в подъемном механизме и передает цифровой сигнал в блок управления в реальном времени.

Если масса поднятой заготовки превышает установленный предел на 10%, электроника мгновенно отключает контактор подъема. При этом функция опускания остается активной, чтобы оператор мог безопасно вернуть перегруженный объект на землю или подставку. Такая защита исключает обрыв цепи и поломку зубчатых передач редуктора, которые могут возникнуть при попытке сорвать защемленный или примерзший груз.

В ручных талях роль ограничителя часто выполняет фрикционная дисковая муфта, которая начинает проскальзывать при превышении допустимого крутящего момента. Это физически не дает человеку поднять вес выше нормы, предотвращая деформацию крюка и разрушение корпуса тали. Все ограничители проходят обязательную калибровку при помощи контрольных весов - один раз в год во время технического осмотра.

Шестеренная таль приводится в действие бесконечной ручной цепью, которую оператор тянет вниз, находясь в стороне от груза или на уровне пола. Усилие передается через систему зубчатых колес на грузовую звездочку, обеспечивая плавный подъем тяжелых изделий на высоту до 12 м и более. Этот тип оборудования подходит для вертикального перемещения материалов, когда специалист стоит на земле и контролирует процесс с безопасного расстояния.

Механизм всегда снабжают автоматическим дисковым тормозом, который удерживает ношу в любом промежуточном положении при прекращении вращения цепи. Шестеренные модели имеют высокую производительность при работе с весами до 20 т и отличаются простотой конструкции, которая не требует сложного обслуживания.

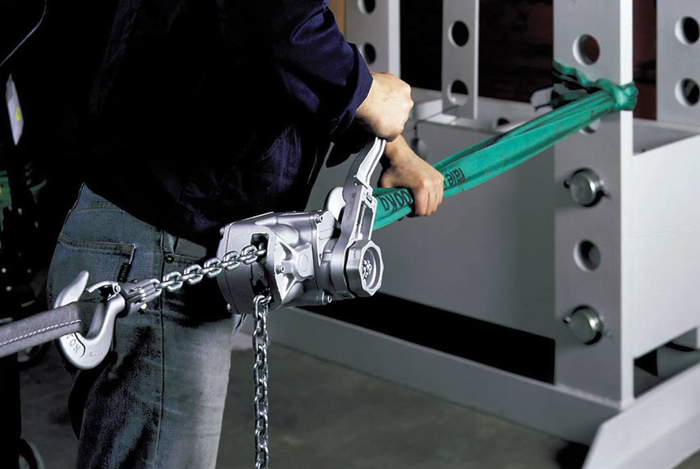

Рычажная таль управляется качанием короткой рукоятки, которая встроена непосредственно в корпус устройства рядом с верхним крюком. Оператор должен находиться в непосредственной близости от механизма, поэтому такие тали чаще используют для работы на лесах, вышках или в тесных колодцах. Главная особенность рычажных моделей заключается в возможности работы в любом пространственном положении: вертикально, горизонтально или под углом.

Проверку крюка начинают с визуального осмотра поверхности на наличие трещин, волосовин или следов пластической деформации, которые возникают при перегрузках. Особое внимание уделяют зеву крюка - расстоянию между его хвостовиком и носком, которое замеряют при помощи штангенциркуля или контрольных меток.

Если величина раскрытия зева увеличилась более чем на 10% от первоначального заводского значения, крюк немедленно списывают и заменяют на новый. Этот признак указывает на усталость металла и необратимое изменение его структуры, что может привести к внезапному обрушению груза. Также контролируют отсутствие износа в месте контакта со стропами: если глубина выработки превышает 5-10% от толщины сечения, деталь признают негодной.

Хвостовик крюка проверяют на наличие люфта в гайке и легкость вращения на упорном подшипнике, потому что груз не должен перекручивать канат или цепь. Наличие исправного предохранительного замка является обязательным условием, так как он предотвращает случайное соскальзывание строп при ослаблении натяжения. Раз в год крюк подвергают дефектоскопии ультразвуком или магнитным методом для обнаружения скрытых внутренних пустот и трещин в металле.
