Грузовые подъемники

Надежную работу механизмов обеспечивают несколько уровней автоматической защиты, которые исключают падение груза или травмирование персонала. Электромеханические блокировки дверей шахты препятствуют движению платформы, когда хотя бы одна створка остается открытой. Специальные датчики перегрузки мгновенно фиксируют превышение допустимой массы и полностью блокируют запуск двигателя.

Система экстренной остановки включает кнопки «Стоп» на каждом этаже и внутри кабины для мгновенного обесточивания силового агрегата. Массивные стальные ловители жестко фиксируют платформу на направляющих при внезапном обрыве тяговых канатов или резком увеличении скорости спуска. Программное обеспечение контролирует положение каретки в реальном времени и предотвращает выход оборудования за границы рабочих горизонтов.

Конструкция шахты снабжается световыми завесами, которые останавливают подъем при обнаружении посторонних предметов в проеме. Концевые выключатели дублируют остановку на крайних этажах и защищают механизмы от механических ударов о перекрытия. Электроника отслеживает фазы питающей сети и исключает перегрев обмоток мотора при просадках напряжения. Звуковая сигнализация сопровождает каждое перемещение груза для предупреждения сотрудников в зоне погрузки.

Размер углубления в полу здания зависит от типа подъемного механизма и габаритов несущей рамы платформы в ее нижнем положении. Для канатных моделей приямок обычно имеет глубину от 100 до 300 мм, так как этого пространства хватает для размещения буферов и опорных балок. Гидравлические системы требуют более глубокой шахты для установки силового цилиндра или системы рычагов «ножниц».

Проектировщики учитывают высоту ограждений платформы и толщину напольного покрытия, чтобы обеспечить остановку пола кабины строго вровень с уровнем цеха. Стабильный приямок защищает оборудование от скопления влаги и обеспечивает удобный доступ для сервисного обслуживания нижних роликов. Массивное бетонное основание внутри углубления должно выдерживать статические и динамические нагрузки при падении груза на демпферы.

Стенки приямка проходят обязательную процедуру гидроизоляции для предотвращения коррозии стальных элементов рамы. Если здание имеет высокий уровень грунтовых вод, конструкцию снабжают дренажной системой или автоматическим насосом. Точная калибровка глубины исключает появление ступенек между полом и платформой, что упрощает перемещение тяжелых тележек.

Гидравлические агрегаты обладают уникальной способностью плавно перемещать многотонные заготовки без резких рывков и вибраций. В основе системы находится насосная станция и масляный цилиндр, который толкает платформу под давлением рабочей жидкости. Подобная схема позволяет обходиться без строительства массивного машинного помещения над шахтой, так как силовой блок располагают на удалении до 10 м.

Отсутствие канатов и шкивов упрощает обслуживание и делает работу подъемника практически бесшумной. Но скорость движения в таких моделях обычно не превышает 0.5 м/с, что ограничивает их применение в высокопроизводительных линиях. Эффективность гидравлики сохраняется при экстремальных нагрузках, поэтому такие машины выбирают для транспортировки литейных ковшей или массивных слябов.

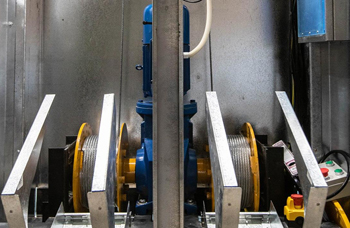

Электрические приводы базируются на использовании лебедки со стальными канатами или цепями и обеспечивают высокую скорость до 2 м/с. Эти системы отличаются повышенным коэффициентом полезного действия и меньшим потреблением энергии при серийной работе. Управление осуществляется через частотные преобразователи, которые гарантируют плавный разгон и точную остановку на заданном уровне. Канатные подъемники позволяют достигать высоты подъема до 50м и выше, что недоступно для большинства гидравлических аналогов.

Контрольный узел отслеживает натяжение стальных тросов в реальном времени и предотвращает их запутывание при встрече платформы с препятствием. Механизм состоит из подпружиненного рычага с роликом и микровыключателя, который включен в цепь безопасности управления. Если канат ослабевает из-за застревания кабины или обрыва одной из ветвей, пружина мгновенно смещает рычаг и размыкает контакты.

Автоматика станка за доли секунды отключает питание приводного двигателя и задействует электромагнитные тормоза. Этот метод защиты исключает спадание троса с ручьев барабана и защищает редуктор от ударных перегрузок при последующем рывке. Стабильное натяжение выступает гарантом сохранения проектной грузоподъемности всей установки.

Датчики монтируют на верхней раме платформы или непосредственно у лебедки в зависимости от кинематической схемы подъемника. Корпуса приборов имеют высокую степень пылезащищенности для работы в условиях металлургического производства. Программное обеспечение ведет мониторинг сигналов и блокирует повторный пуск до момента устранения причин сбоя и ручного сброса ошибки. Регулярная проверка свободного хода роликов предотвращает ложные срабатывания системы из-за налета ржавчины или старой смазки.

Фундаментное основание подъемника должно выдерживать суммарный вес металлоконструкций, механизмов и максимальной массы груза с учетом динамических коэффициентов. Для заливки плиты выбирают бетон марки не ниже В25, который армируют стальной сеткой с шагом 150-200 мм. Толщина основания обычно составляет от 250 до 400 мм и определяется расчетом на продавливание в точках установки опорных стоек.

Поверхность бетона должна иметь идеальную плоскостность с отклонением не более 2 мм на метр длины для обеспечения вертикальности всей шахты. Стабильное положение плиты исключает возникновение внутренних напряжений в направляющих рельсах и предотвращает заклинивание роликов каретки.

В местах крепления рамы устанавливают стальные закладные пластины или используют химические анкеры увеличенной длины. Каждое болтовое соединение проходит проверку на момент затяжки для исключения люфтов при интенсивных вибрациях. Если оборудование монтируют на межэтажных перекрытиях, инженеры проводят обследование несущей способности балок здания. Опорная зона должна быть полностью защищена от воздействия агрессивных грунтовых вод и проливов технологических жидкостей.

Наружное исполнение подъемника требует использования специальных материалов и систем защиты от атмосферных воздействий. Металлоконструкции шахты и самой платформы проходят процедуру горячего цинкования или покрываются многослойными эпоксидными эмалями. Такая обработка предотвращает развитие коррозии при постоянном контакте с осадками и перепадах температуры.

Электрические двигатели и шкафы управления выбирают с классом защиты не ниже IP65 для исключения попадания влаги во внутренние цепи. Гидравлические станции оснащают системами подогрева масла, и это гарантирует стабильную вязкость жидкости при морозах до -30℃. Работа на открытом воздухе требует установки ветровой защиты и дополнительных противоугонных захватов для фиксации кабины на стоянке.

Направляющие рельсы снабжают козырьками и очистителями для удаления льда и пыли перед проходом роликов каретки. Применение кабелей в морозостойкой изоляции предотвращает их растрескивание и обрыв при частых изгибах. Входные проемы шахты закрывают роллетными воротами или герметичными дверями для защиты внутреннего пространства от снега. Система управления контролирует скорость ветра через анемометр и блокирует работу агрегата при штормовых предупреждениях.

Автоматическая система лубрикации подает строго дозированное количество масла непосредственно на шарниры и ролики подъемных цепей. Устройство включает в себя компактный насос, бак с фильтром и сеть гибких трубок с форсунками над каждым тяговым элементом.

Программное управление активирует цикл смазки в зависимости от пройденного пути или количества выполненных подъемов. Постоянное наличие масляной пленки снижает коэффициент трения и предотвращает преждевременный износ втулок и пластин металла. Жидкость вымывает продукты механической выработки и мелкую пыль, и за счет этого исключается заклинивание звеньев.

Для тяжелых условий эксплуатации выбирают адгезионные смазки с противозадирными присадками, которые выдерживают экстремальное давление в пятне контакта. Ручные методы обслуживания часто не обеспечивают равномерного покрытия всей длины цепи, что приводит к растяжению отдельных участков. В автоматизированных станках датчики контролируют уровень масла в резервуаре и подают сигнал оператору при его дефиците.

Электронный блок софт-старта ограничивает пусковые токи и обеспечивает постепенное нарастание мощности на валу приводного двигателя. Без подобного регулирования мотор мгновенно развивает максимальный крутящий момент, что вызывает резкий рывок платформы и удар по зубьям редуктора. Плавное ускорение снижает механические нагрузки на все стальные конструкции шахты и продлевает жизнь подъемным канатам.

Этот контроль важен при перемещении хрупких заготовок или незакрепленных деталей, так как исключается их смещение от инерции. Использование частотных преобразователей позволяет точно настраивать динамику разгона и торможения под конкретный вес заготовок. Экономия электроэнергии при этом достигает 20% за счет отсутствия пиковых выбросов потребления.

Система плавного старта также защищает электрическую сеть предприятия от резких просадок напряжения в моменты запуска. Изоляция обмоток двигателя не подвергается термическим ударам, что увеличивает ресурс силовой установки в несколько раз. После завершения хода платформа останавливается без инерционных перелетов, и это гарантирует идеальное совпадение уровней пола. Внутренняя логика контроллера фиксирует перекос фаз или обрыв линии, блокируя работу агрегата до момента устранения неисправности.

Для изоляции узлов трения и электронных компонентов применяют герметичные кожухи и многоуровневые системы уплотнений. Линейные направляющие и шарико-винтовые пары закрывают гофрированными мехами, которые сжимаются при движении платформы и не пропускают абразивные частицы внутрь. Двигатели и редукторы снабжают сальниками из износостойких полимеров для защиты подшипников от попадания мелкодисперсной стальной стружки.

В шкафах управления поддерживают избыточное давление очищенного воздуха, и за счет этого исключается оседание пыли на электронных платах. Такая защита критически важна для металлургических цехов, где концентрация взвеси в воздухе превышает нормы. Высокая герметичность агрегатов гарантирует отсутствие коротких замыканий и отказов датчиков.

Материалы для защитных элементов выбирают с учетом стойкости к воздействию масел, озона и температурных колебаний. Регулярная продувка вентиляционных каналов сжатым воздухом входит в обязательный регламент ежедневного сервиса техники. Использование закрытых кабель-каналов предотвращает перетирание проводов и защищает их оболочку от механических повреждений. Чистота в зоне работы механизмов снижает вероятность аварийного заклинивания и повышает точность позиционирования кабины.

Вызывные панели на остановочных пунктах изготавливают из высокопрочных сплавов в антивандальном исполнении для сопротивления механическим ударам. Каждая кнопка снабжается яркой светодиодной индикацией, которая подтверждает принятие команды системой ЧПУ. Текст или символы на клавишах наносят методом лазерной гравировки, и за счет этого маркировка остается читаемой после тысяч циклов нажатия.

Логика управления блокирует вызов платформы с других этажей в моменты активной погрузки или разгрузки металла. Подобная автоматизация исключает случайное движение кабины и повышает безопасность персонала на рабочих местах. Внутренние контакты имеют серебряное напыление для защиты от окисления в условиях повышенной влажности производственного цеха.

Корпуса панелей герметизируют по стандарту IP54, чтобы предотвратить попадание пыли и масла в электрические цепи. Система самодиагностики постоянно проверяет целостность шин связи и сообщает о неисправностях отдельным кодом ошибки на главном табло. На панелях часто располагают цифровые дисплеи, которые отображают текущее местоположение груза и статус работы механизмов. Кнопки экстренной остановки на этажах выделяют красным цветом и снабжают фиксаторами для гарантированного блокирования привода.

Стальные рельсы, или Т-образные профили задают строго вертикальную траекторию перемещения платформы и воспринимают все боковые нагрузки. Их изготавливают из калиброванного проката с прецизионной обработкой рабочих плоскостей для обеспечения плавности хода роликов.

Направляющие жестко фиксируют к стенам здания или несущему каркасу шахты с помощью массивных кронштейнов. Такая жесткость исключает раскачивание груза и предотвращает его столкновение с выступающими частями перекрытий. Любое отклонение рельсов от вертикали вызовет перекос каретки и приведет к ускоренному износу подшипниковых опор. Прочность металла профиля рассчитывают с учетом двойного запаса для удержания кабины при срабатывании автоматических ловителей.

Стыковку сегментов направляющих выполняют через фрезерованные накладки, и за счет этого достигается отсутствие ступенек в местах переходов. Поверхность качения регулярно очищают от нагара и смазывают консистентными составами для снижения шума при работе двигателя. Надежная база направляющих позволяет эксплуатировать технику на высоких скоростях до 2 м/с без потери точности позиционирования.

Режим эксплуатации оборудования характеризуется количеством циклов подъема и опускания в течение часа и общей наработкой за смену. Производители классифицируют технику по группам режима работы в соответствии с международными стандартами ISO или ГОСТ.

Низкая интенсивность (S1-S3) предполагает редкое использование для доставки запчастей, а тяжелый режим (S6-S8) рассчитан на круглосуточную поточную транспортировку заготовок. Этот параметр напрямую влияет на выбор мощности электродвигателя и конструкцию системы охлаждения тормозных шкивов. Если использовать аппарат легкого класса для серийного производства, обмотки мотора быстро перегреются и выйдут из строя. Правильный расчет нагрузки предотвращает внеплановые простои и снижает затраты на текущий ремонт.

При определении интенсивности учитывают также средний вес поднимаемого металла относительно номинальной грузоподъемности системы. Автоматика станка ведет учет моточасов и сохраняет статистику всех перемещений в энергонезависимой памяти контроллера. Эта информация помогает планировать сроки проведения технического обслуживания и замену расходных материалов.

Испытания систем экстренного торможения проводят при вводе подъемника в эксплуатацию и в ходе ежегодных контрольных проверок. Специалисты имитируют обрыв тяговых канатов или превышение скорости спуска, используя защищенные режимы управления станка.

Платформу нагружают контрольным весом, который превышает номинальную грузоподъемность на 10-25%, и запускают в свободное падение с малой высоты. Мощные стальные захваты ловителей должны мгновенно вгрызться в металл направляющих и полностью остановить движение конструкции. Результат теста фиксируют по глубине следов на рельсах и времени срабатывания механизма, которое не должно превышать доли секунды. Подобный контроль гарантирует, что при реальной аварии груз не упадет на дно шахты.

После каждого срабатывания ловителей производят осмотр состояния режущих кромок клиньев и заменяют поврежденные элементы. Программное обеспечение блокирует работу подъемника до момента ручной деблокировки захватов и проведения полной ревизии узлов. Внутренние пружины активатора проверяют на усилие сжатия, так как потеря упругости может привести к отказу защиты.
