Фермы металлические

Металлическая ферма - решетчатая конструкция, где все элементы работают на чистое сжатие или растяжение. В отличие от цельного двутавра или швеллера материал в ней распределен максимально эффективно: основная нагрузка ложится на пояса, а решетка обеспечивает жесткость. Это позволяет перекрывать огромные пролеты до тридцати метров и более без установки промежуточных опор.

Главное преимущество для заказчика - радикальное снижение веса сооружения. При сопоставимой несущей способности ферма может быть на 30-40% легче сплошной балки, что существенно уменьшает нагрузку на стены и фундамент здания. Такая экономия металла напрямую снижает общую смету строительства при сохранении высочайших показателей надежности и устойчивости каркаса.

Геометрия внутреннего наполнения фермы определяет ее жесткость и сложность изготовления.

Самой простой и распространенной считается треугольная решетка, которая идеально подходит для двускатных кровель с небольшим углом наклона. Раскосная более трудоемка в сварке, но она эффективнее работает при значительных сосредоточенных нагрузках, так как раскосы принимают на себя основные усилия сдвига. Для ферм с параллельными поясами часто применяют шпренгельные системы, которые позволяют уменьшить длину сжатых стоек и предотвратить их изгиб.

При проектировании инженеры выбирают тип решетки исходя из шага прогонов и веса кровельного «пирога». Правильный подбор схемы раскосов позволяет избежать концентрации напряжений в узлах и гарантирует равномерную передачу усилий на опорные колонны.

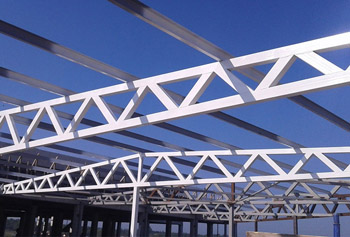

Использование квадратных и прямоугольных труб при изготовлении ферм стало стандартом в быстровозводимом строительстве. В отличие от спаренных уголков или швеллеров профильная труба обладает одинаковой жесткостью на изгиб во всех направлениях и высокой стойкостью к кручению. Закрытое сечение трубы исключает наличие труднодоступных пазух, что значительно упрощает антикоррозийную обработку и покраску изделия.

Гладкие поверхности труб уменьшают скопление пыли и влаги, что продлевает срок службы конструкции в неотапливаемых помещениях. С эстетической точки зрения фермы из профиля выглядят более современно и аккуратно, что позволяет оставлять их открытыми в интерьерах торговых залов или спортивных арен.

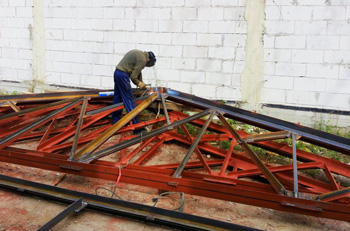

Высокая технологичность трубного проката ускоряет процесс раскроя и сварки узлов на производстве.

Пояса фермы - ее главные силовые артерии. Верхний пояс работает преимущественно на сжатие под весом кровли и снега, стремясь выгнуться вниз. Нижний, напротив, испытывает нагрузки на растяжение, удерживая конструкцию от раздвигания в стороны.

При изготовлении ферм для этих элементов подбирается прокат с наибольшей толщиной стенки. Если ферма имеет большую протяженность, нижний пояс может проектироваться с предварительным строительным подъемом. Это означает, что в цехе деталь сваривают с небольшим выгибом вверх. После монтажа металл проседает под собственным весом и нагрузкой до идеально горизонтального состояния.

Точный расчет сечения поясов исключает риск потери устойчивости конструкции и гарантирует сохранение геометрической формы крыши в течение всего периода эксплуатации здания.

При проектировании металлических ферм расчет нагрузок проводится в строгом соответствии со сводом правил СП 20.13330. Инженеры учитывают не только средний вес снежного покрова для конкретной местности, но и возможность образования снеговых мешков в зонах перепада высот кровли или у парапетов. В некоторых регионах расчетная нагрузка может достигать нескольких сотен килограммов на квадратный метр.

Особое внимание уделяется неравномерному распределению снега, когда один скат нагружен сильнее другого. Это создает опасные крутящие моменты в узлах. На производстве фермы проходят проверку на жесткость, чтобы суммарный прогиб под нагрузкой не превысил допустимых норм. Использование программного моделирования позволяет выявить критические точки и усилить их дополнительными вставками, обеспечивая безопасность объекта в экстремальные зимы.

Арочные фермы обладают уникальной аэродинамикой и способностью эффективно распределять вертикальные нагрузки. Благодаря изогнутой форме снеговая масса на таких кровлях практически не задерживается, а ветровое давление обтекает конструкцию без создания зон турбулентности.

Изготовление арочных ферм требует использования вальцовочного оборудования для гибки профиля по точному радиусу. В отличие от треугольных конструкций, арка создает меньшее боковое давление на стены, что позволяет строить широкие безопорные помещения с легкими стеновыми ограждениями.

Арочные системы часто применяют в сельском хозяйстве для зернохранилищ и в авиации для ангаров. Плавность линий придает сооружению эстетичный вид, а отсутствие острых углов в верхней части каркаса снижает расход кровельных материалов и утеплителя.

Фасонка - стальная пластина, которая служит связующим звеном между поясами, стойками и раскосами. При изготовлении тяжелых ферм использование фасонок необходимо для увеличения площади сварных швов и обеспечения жесткости узла. Именно в точках схождения нескольких стержней возникают максимальные напряжения. Фасонка позволяет разнести эти усилия и предотвратить локальное смятие стенок профиля.

На современных производствах эти детали вырезаются методом лазерной или плазменной резки по цифровым шаблонам, что гарантирует идеальное совпадение углов. Толщина фасонки всегда рассчитывается с запасом и обычно превышает толщину самого проката.

Качественное исполнение узловых соединений является залогом монолитности всей решетчатой системы, исключая риск появления усталостных трещин при динамических вибрациях от оборудования или ветра.

Болтовая сборка на объекте предпочтительнее сварки в тех случаях, когда требуется высокая скорость возведения или монтаж проводится в зимний период. Использование высокопрочных болтов классов 8.8 или 10.9 позволяет создать надежное разъемное соединение, которое не требует последующего ультразвукового контроля, как в случае со сваркой. При изготовлении ферм под болты все отверстия сверлятся на заводе с микронной точностью, что гарантирует собираемость конструкции без подгонки по месту.

Болтовые фермы считаются мобильными: их можно демонтировать и собрать на новой площадке без повреждения металла. Это идеальное решение для временных выставочных павильонов, мобильных складов и конструкций в зонах с высокой пожарной опасностью, где проведение сварочных работ на высоте ограничено жесткими нормами безопасности.

Фермы - габаритные изделия, длина которых часто превышает возможности стандартного транспорта. Для перевозки длинномерных конструкций свыше 12 метров используют специализированные низкорамные тралы с раздвижными платформами.

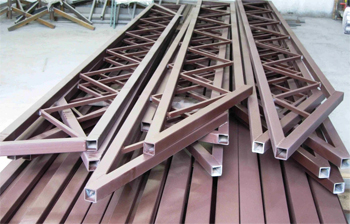

На производстве фермы подготавливают к отгрузке: элементы стягиваются в пачки с обязательным использованием деревянных прокладок. Это предотвращает трение окрашенных поверхностей и деформацию тонких раскосов под собственным весом при тряске. Важно правильно зафиксировать груз стропами в расчетных точках подвеса, чтобы исключить прогиб нижнего пояса.

Грамотная логистика и использование кондукторов при перевозке гарантируют, что деталь попадет на объект с сохранением проектной геометрии. Это необходимо для последующей точной стыковки всех элементов каркаса здания.

Фермы, установленные на химических производствах или в животноводческих комплексах, подвергаются воздействию паров кислот и аммиака. Для таких условий обычного грунтования недостаточно. При изготовлении конструкций применяется многослойная защита.

Самый надежный метод - горячее цинкование, когда готовая ферма целиком погружается в расплавленный цинк. Если габариты изделия не позволяют использовать ванну, применяется газотермическое напыление или окраска эпоксидными составами с высоким содержанием цинковой пудры. На заводе поверхность стали подготавливается дробеструйным методом до степени Sa 2.5.

Качественное покрытие защищает металл от коррозии на протяжении десятилетий, предотвращая истончение сечений элементов. Это избавляет заказчика от необходимости проведения трудоемких малярных работ на большой высоте в процессе эксплуатации.

Изготовление ферм для жилых помещений требует учета не только прочности, но и эргономики пространства. Часто применяются мансардные фермы с поднятым нижним поясом или ножницеобразные конструкции. Это позволяет максимально использовать полезный объем чердачного этажа, создавая высокие потолки без лишних колонн.

При проектировании инженеры закладывают возможность скрытой прокладки инженерных коммуникаций сквозь решетку фермы. Важным требованием является повышенная жесткость: ферма не должна иметь вибраций при ходьбе людей или работе систем вентиляции. На производстве особое внимание уделяется качеству обработки торцов и сварных узлов, так как в жилом строительстве конструкции часто остаются открытыми элементами декора.

Использование стальных ферм обеспечивает идеальную ровность скатов кровли, что упрощает финишную отделку интерьера.
