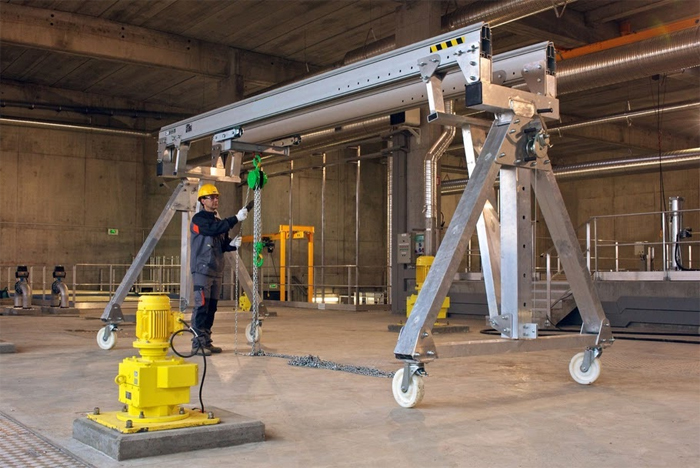

Козловые краны

Козловые краны оснащают стойками двух типов для компенсации температурных расширений и неровностей рельсовых путей. Жесткая опора обеспечивает устойчивость моста в вертикальной плоскости и удерживает основную нагрузку. Гибкая стойка позволяет конструкции совершать микроскопические перемещения вдоль оси пролета, когда металл расширяется под лучами солнца. Подобное решение исключает возникновение внутренних напряжений в сварных швах балок и предотвращает заклинивание ходовых колес.

Инженеры рассчитывают сечение элементов исходя из максимального вылета консолей и массы грузовой тележки. Качественная кинематическая схема гарантирует сохранение геометрической точности портала в течение десятилетий интенсивной эксплуатации в цехе.

Материалы для опор подбирают из низколегированной стали с высоким пределом текучести. Внутренние полости стоек часто снабжают лестницами и площадками для доступа к механизмам передвижения. Сварку узлов выполняют в среде защитных газов. Когда груз перемещают по мосту, давление на разные ноги крана меняется динамически, поэтому раму снабжают ребрами жесткости. Правильное распределение веса между жесткой и гибкой опорами снижает износ подшипников в ходовых тележках.

Консоли козлового крана увеличивают зону обслуживания за пределы рельсового пути, и за счет этого можно разгружать транспортные средства вне основного пролета. Длина этих вылетов достигает 10 м и более в зависимости от назначения конкретной модели техники. Использование консольных участков оптимизирует логистику на складах, так как кран забирает металл напрямую с грузовых автомобилей или железнодорожных платформ.

Конструкция балки в зоне перехода через опоры требует усиления стальными листами для сопротивления крутящим моментам. Когда грузовая тележка выезжает на край консоли, нагрузка на противоположную стойку снижается, и потому инженеры предусматривают системы защиты от опрокидывания.

При проектировании моста учитывают динамические удары при резком торможении тележки на самом краю вылета. Массивные стальные профили обеспечивают необходимую жесткость конструкции и исключают провисание металла под весом 50 т. Поверхность консолей защищают многослойными покрытиями для предотвращения коррозии в условиях открытого воздуха. Своевременный осмотр концевых упоров на вылетах гарантирует безопасность эксплуатации техники.

Для подачи электрической энергии к подвижному крану применяют системы с автоматическим сматыванием гибкого силового кабеля. Барабан монтируют на одной из опорных стоек, и он вращается синхронно с движением всей машины по рельсам. Внутри устройства располагают пружинный механизм или электропривод, который поддерживает постоянное натяжение провода. Подобная схема исключает провисание кабеля и его случайное попадание под ходовые колеса или в механизмы тележки.

Питание передается через кольцевой токосъемник, который сохраняет надежный контакт при любом количестве оборотов катушки. Герметичный корпус барабана защищает внутренние узлы от осадков и мелкодисперсной металлической пыли. Длину кабеля выбирают с запасом для охвата всей дистанции подкранового пути, которая может составлять 100 м и более. Изоляцию провода изготавливают из износостойкой резины или полиуретана, так как материал испытывает постоянное трение о грунт или направляющие желоба.

Система управления контролирует усилие смотки для предотвращения обрыва медных жил при резком старте приводов. Когда кран меняет направление движения, барабан мгновенно переключается в режим отдачи или намотки.

Противоугонные устройства фиксируют положение крана на рельсах и предотвращают его самопроизвольное смещение под давлением сильного ветра. Механизм включает массивные стальные губки, которые плотно обхватывают головку рельса при подаче сигнала от анемометра или при отключении питания.

Усилие прижима создают мощные пружины или гидравлические цилиндры, и за счет этого машина остается неподвижной даже при штормовых порывах. Подобная защита критически важна для техники, которую эксплуатируют на открытых площадках с большой парусностью металлоконструкций. Для равномерного распределения удерживающей силы по всему периметру основания захваты монтируют на каждой ходовой тележке.

Автоматика блокирует запуск приводов передвижения до момента полной разблокировки всех стопоров. Если зажим не раскроется, двигатель может сгореть от перегрузки, поэтому цепи защиты имеют многоуровневое дублирование. Материал губок проходит термическую обработку для повышения коэффициента трения и износостойкости металла.

Реборды представляют собой выступающие края на ободе колеса, которые удерживают кран на рельсовом пути и задают направление его движения. Колеса изготавливают из стальных поковок или литья с последующей закалкой поверхности катания до высокой твердости.

Двухребордная конструкция считается наиболее надежной для тяжелых машин, так как исключает сход тележки при боковых нагрузках. Высота гребня составляет от 20 до 30 мм, и за счет этого обеспечивается надежное зацепление даже при небольшом износе рельсов. Трение между ребордой и боковой гранью пути вызывает постепенное истончение металла, поэтому данные узлы требуют регулярного замера толщины стенок.

Внутренние подшипниковые опоры колес защищают от пыли многослойными сальниками для сохранения плавности хода. Для снижения износа применяют автоматические системы смазки гребней, которые наносят тонкий слой лубриканта в зону контакта. Если реборда сотрется выше допустимого предела 50%, колесо подлежит немедленной замене для предотвращения аварии.

Коробчатая конструкция моста состоит из четырех стальных листов, которые сваривают в замкнутый прямоугольный профиль с внутренними ребрами жесткости. Подобная архитектура обладает исключительным сопротивлением на кручение и изгиб по сравнению с решетчатыми фермами.

Гладкие внешние поверхности балок облегчают нанесение антикоррозийных покрытий и упрощают проведение визуального осмотра сварных соединений. Внутри короба можно расположить вспомогательное оборудование и кабель-каналы, что защищает их от внешних воздействий. Использование автоматической сварки под слоем флюса гарантирует идеальную герметичность и прочность каждого шва.

Сталь для таких балок подбирают с учетом исключения хрупкого разрушения при низких температурах воздуха. Коробчатое сечение позволяет создавать краны с большими пролетами до 50 м при сохранении относительно малой массы металла. Жесткость конструкции предотвращает появление паразитных колебаний моста при резких маневрах грузовой тележки. Поверхность металла проходит дробеструйную обработку перед покраской для улучшения адгезии защитных составов.

Частотные преобразователи позволяют плавно менять скорость вращения электродвигателей за счет корректировки параметров тока в обмотках. Программное управление обеспечивает мягкий старт и остановку всех механизмов крана без возникновения опасных динамических рывков.

Подобный контроль исключает раскачивание груза на длинных канатах и повышает точность позиционирования крюка до нескольких миллиметров. Система автоматически подбирает крутящий момент в зависимости от массы поднятого металла для оптимизации расхода энергии. Экономия электричества при использовании такой электроники достигает 30% за счет возврата мощности в сеть при торможении.

Внутренние алгоритмы контроллера отслеживают температуру моторов и блокируют работу при риске перегрева в режиме интенсивной эксплуатации. Использование частотников снижает механический износ шестерен редукторов и продлевает ресурс тормозных колодок в 3 раза. Крановщик настраивает темп перемещения через джойстики в кабине или на пульте радиоуправления. Надежная работа преобразователей обеспечивает предсказуемость поведения тяжелой техники на любых скоростях.

Беспроводное управление позволяет оператору находиться в наиболее удобной точке обзора для контроля за перемещением груза. Радиоканал передает команды на приемный блок крана на расстоянии до 100 м, и за счет этого исключается зависимость человека от длины кабеля. Специалист может свободно перемещаться по складу, обходя препятствия и выбирая безопасную дистанцию от поднятых конструкций.

Современные пульты оснащают джойстиками с высокой чувствительностью для прецизионного маневрирования мостом и тележкой. Подобная мобильность значительно повышает производительность логистических операций и снижает риск производственного травматизма.

Электроника радиосистем использует зашифрованные протоколы связи для защиты от перехвата сигналов и помех от соседних станков. Если связь внезапно прервется, автоматика мгновенно остановит все приводы и задействует тормоза. Корпуса передатчиков изготавливают из ударопрочного пластика с резиновыми накладками для защиты от падений и влаги. Внутренние аккумуляторы обеспечивают до 15 часов непрерывной эксплуатации без подзарядки в течение смены. Наличие яркого дисплея позволяет видеть массу груза и статус работы систем безопасности.

Электромагнитные захваты создают мощное магнитное поле для удержания ферромагнитных изделий без использования строп и цепей. Устройство состоит из массивного стального корпуса с медными или алюминиевыми катушками внутри, которые заливают диэлектрическим компаундом.

При подаче тока возникает сила притяжения, способная поднять несколько тонн стального лома или массивных слябов за один цикл. Подобный метод сокращает время погрузки на 50%, так как исключает ручной труд по фиксации крюка. Система управления позволяет плавно менять мощность поля для аккуратного отделения мелких деталей от общей пачки металла.

Для защиты от внезапного падения груза при обрыве сети краны снабжают блоками бесперебойного питания с емкими аккумуляторами. Данные накопители удерживают напряжение в течение 15-20 минут, что достаточно для безопасного опускания металла на землю. Поверхность магнита подвергают упрочнению для сопротивления абразивному износу при контакте с острыми кромками заготовок. Регулярная проверка целостности изоляции кабелей предотвращает короткие замыкания в условиях высокой влажности.

Тупиковые упоры служат механическим барьером для предотвращения схода крана с рельсов в концевых точках пути. Конструкция представляет собой массивные стальные сварные блоки, которые жестко фиксируют к рельсу с помощью болтов или прижимных планок. Устройства снабжают упругими элементами из резины или пружинными буферами для поглощения энергии удара при случайном наезде.

Подобная мера безопасности исключает падение многотонной машины и разрушение конструкций здания при отказе систем автоматического торможения. Расчет прочности упоров проводят с учетом инерции крана, который движется на полной скорости с номинальным грузом.

Поверхность упоров окрашивают в яркие сигнальные цвета для облегчения визуального контроля границ рабочей зоны. Расстояние между бамперами на мосту и тупиковыми элементами должно соответствовать проектной документации для корректной остановки. Регулярная проверка надежности крепления исключает смещение упоров под воздействием вибраций от тяжелой техники. Качественные пружинные демпферы гасят до 80% кинетической энергии столкновения, и за счет этого защищаются подшипники ходовых колес.

Металлические мостики и галереи обеспечивают безопасный доступ технического персонала к высокорасположенным узлам и механизмам крана. Конструкции включают в себя настилы из просечно-вытяжного листа и жесткие перила высотой не менее 1.1 м для предотвращения падения.

С помощью этих площадок проводят осмотр грузовых лебедок, редукторов и блоков на контрстреле без использования сторонней подъемной техники. Стабильные переходы позволяют мастерам выполнять регулярную смазку подшипников и замену щеток двигателей в комфортных условиях. Наличие ограждений по всему периметру рабочих зон является строгим требованием норм охраны труда на производстве.

Поверхность настилов имеет рельеф для исключения скольжения обуви при попадании масел или осадков. Для доступа на площадки используют стальные лестницы с защитными дугами или внутренние шахты внутри полых стоек опор. Все элементы крепления галерей проходят проверку на отсутствие трещин и надежность болтовых соединений в ходе ежегодного обследования. Точная организация сервисных зон сокращает время проведения плановых ремонтов на 30% за счет удобства манипуляций с инструментом.
