Изготовление металлоконструкций из профиля

Выбор между замкнутым и открытым профилем определяется типом нагрузок на узел. Профильная труба квадратного или прямоугольного сечения обладает высокой жесткостью на кручение благодаря замкнутой форме. В отличие от швеллера или уголка, где нагрузка распределяется неравномерно и может вызвать перекос элемента, она сопротивляется деформации одинаково эффективно со всех сторон.

При изготовлении металлоконструкций это позволяет использовать профили с меньшей толщиной стенки, сохраняя при этом требуемую прочность. Это значительно снижает общую металлоемкость проекта и нагрузку на фундамент.

Трубчатый профиль незаменим при создании пространственных каркасов, вышек и опорных стоек, где важна пространственная жесткость и устойчивость к динамическим воздействиям ветра или вибраций.

Сигма-профиль получил название из-за формы сечения, напоминающей греческую букву. Благодаря наличию дополнительных ребер жесткости на стенках и полках он обладает уникальным соотношением прочности к собственному весу.

При изготовлении конструкций из сигма-профиля удается добиться высокой несущей способности при минимальном расходе стали. Его форма позволяет выдерживать значительные изгибающие моменты, что делает его идеальным материалом для прогонов кровли и стеновых ригелей в быстровозводимых зданиях.

Особенность производства - возможность штамповки технологических отверстий для болтовых соединений прямо на прокатной линии. Использование сигма-сечения позволяет перекрывать пролеты большей длины без установки промежуточных опор, что расширяет возможности планировки внутренних помещений.

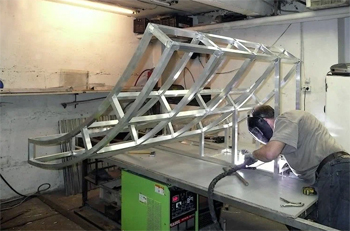

Сварка тонкостенных профилей толщиной до 3 мм требует высокой квалификации мастера и строгого соблюдения температурного режима. При интенсивном локальном нагреве металл расширяется, что приводит к короблению и уводу геометрии всей конструкции.

Чтобы избежать этого, при изготовлении каркасов используют технологию сварки короткими швами или точечными прихватками в шахматном порядке. Это позволяет теплу распределяться более равномерно. Также эффективно применение полуавтоматической сварки в среде защитных газов, которая обеспечивает более узкую зону термического влияния.

На производстве профили часто фиксируют в специальных жестких кондукторах, которые удерживают деталь до полного остывания шва. Правильная последовательность наложения швов гарантирует сохранение проектных размеров и отсутствие внутренних напряжений в узлах каркаса.

Легкие стальные тонкостенные конструкции (ЛСТК) производятся из оцинкованного профиля толщиной до 4 мм методом холодной формовки. Главное их преимущество в скорости и простоте сборки. Все элементы каркаса изготавливают на заводе с идеальной точностью и маркируют согласно монтажной схеме. Сборка такого здания напоминает конструктор и может проводиться без использования тяжелой грузоподъемной техники.

При изготовлении профилей ЛСТК в них заранее пробиваются пуклевочные отверстия и каналы для инженерных коммуникаций. Это значительно сокращает время отделочных работ. Оцинкованная сталь не требует дополнительной покраски и надежно защищена от коррозии.

Технология позволяет строить долговечные и энергоэффективные объекты в сжатые сроки, что критично для коммерческого сектора и модульного домостроения.

Профильные трубы имеют полую структуру, и на открытом воздухе при попадании влаги в них может возникнуть скрытая коррозия. Если оставить торцы свободными, внутри будут скапливаться конденсат и дождевая вода, что приведет к быстрому истончению стенок металла изнутри. А в зимний период замерзшая вода может расшириться и разорвать трубу, деформируя всю металлоконструкцию.

При качественном изготовлении уличных изделий торцы труб в обязательном порядке заваривают стальными пластинами (заглушками) или закрывают плотными полимерными элементами. Важно обеспечить полную герметичность сварного шва. Такое решение не только продлевает срок службы конструкции в несколько раз, но и придает изделию законченный эстетичный вид.

Для ответственных опор ЛЭП или вышек связи внутренние части трубы могут дополнительно обрабатывать антикоррозийными составами или ингибиторами.

Применение лазерных труборезов с ЧПУ позволяет выполнять сложнейшие резы и отверстия с точностью до десятых долей миллиметра. В отличие от механической резки лазер обеспечивает идеально ровную кромку без заусенцев и наплывов, что исключает необходимость дополнительной шлифовки. При изготовлении металлоконструкций это позволяет использовать технологию шиповых соединений (паз в паз).

Детали стыкуются между собой с минимальными зазорами, что значительно упрощает их позиционирование перед сваркой. Высокая точность мехобработки гарантирует соосность всех отверстий под болты, избавляя монтажников от необходимости рассверливания и подгонки деталей на объекте.

Инвестиции в прецизионную резку профиля окупаются за счет радикального сокращения времени сборки и повышения общей геометрической точности всего сооружения.

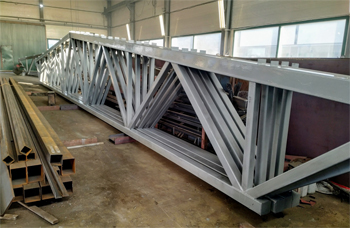

Фасонка - стальная пластина сложной формы, которая служит связующим звеном между несколькими профилями в одном узле. При изготовлении ферм или рамных конструкций фасонки необходимы для равномерного распределения усилий от стержней к соединительному узлу. Их использование позволяет увеличить площадь сварного шва, что критично для обеспечения прочности при значительных нагрузках.

Толщина пластины рассчитывается инженерами исходя из максимальных напряжений в узле и обычно превышает толщину стенок соединяемых профилей. На производстве фасонки изготавливают методом плазменной или лазерной резки для достижения точного контура.

Качественно спроектированные фасонки предотвращают местную потерю устойчивости профилей и гарантируют монолитность всей пространственной системы под воздействием веса кровли или оборудования.

Сталь марки 09Г2С относится к категории низколегированных конструкционных сталей и обладает уникальным сочетанием вязкости и прочности. Ее главное достоинство заключается в сохранении механических свойств при экстремально низких температурах.

Обычная углеродистая сталь на морозе ниже -30 градусов становится хрупкой, что может привести к внезапному разрушению конструкции при резком ударе или вибрации. При изготовлении металлоконструкций из профиля для северных широт или неотапливаемых производственных зданий использование 09Г2С является обязательным стандартом безопасности.

Эта сталь также отличается превосходной свариваемостью без необходимости предварительного подогрева, что снижает трудоемкость работ в цехе. Выбор качественного сплава гарантирует долговечность каркаса и исключает риск появления усталостных трещин при многолетней эксплуатации объекта.

При изготовлении арочных конструкций профиль вальцуют на специальных станках. Важнейшее технологическое ограничение - сохранение целостности металла на внешнем радиусе изгиба.

Если попытаться согнуть профиль слишком круто, во внешних волокнах возникнут критические растягивающие напряжения, которые приведут к появлению микротрещин или разрыву стенки. На внутреннем радиусе возможно образование гофр (складок), что нарушает геометрическую жесткость сечения.

Минимальный радиус гиба зависит от момента инерции профиля и толщины его стенки. Обычно он составляет от 15 до 30 высот сечения трубы. На профессиональном производстве расчет допустимого радиуса проводится перед началом работ, чтобы гарантировать отсутствие скрытых дефектов металла и сохранить расчетную несущую способность изогнутого элемента.

В конструкциях, собранных из гнутых замкнутых профилей и эксплуатируемых в условиях перепада температур, возникает риск накопления влаги внутри. Это происходит из-за эффекта «дыхания» конструкции, когда при охлаждении воздух засасывается внутрь через микропоры в швах.

Для борьбы с внутренней коррозией при изготовлении применяют два метода. Первый - полная герметизация всех швов и установка герметичных заглушек. Второй - устройство дренажных отверстий малого диаметра в самых низких точках конструкции. Эти отверстия обеспечивают свободный выход конденсата и вентиляцию внутренней полости.

Выбор метода зависит от назначения объекта. Для декоративных изделий и мебели предпочтительна полная герметизация, а для массивных строительных каркасов на открытом воздухе чаще проектируют систему организованного дренажа для предотвращения гниения металла изнутри.

Подготовка поверхности - решающий фактор долговечности защитного покрытия. Металлический профиль после проката часто имеет на поверхности слой окалины, масляную пленку и следы ржавчины. Если нанести краску на такую основу, она начнет отслаиваться уже через год эксплуатации.

При изготовлении качественных конструкций на заводе профили проходят через дробеметную установку. Поток стальной дроби под высоким давлением сбивает все загрязнения и создает на поверхности металла микрорельеф. Эта шероховатость обеспечивает колоссальную адгезию (сцепление) порошковой краски с основой.

Последующие обезжиривание и полимеризация в печи позволяют получить монолитный защитный слой, устойчивый к химии и механическим царапинам. Тщательная очистка металла гарантирует сохранение эстетичного вида фасада или каркаса в течение десятилетий.

Использование саморезов при изготовлении легких конструкций из оцинкованного профиля требует точного расчета толщины металла и диаметра крепежа. Главное ограничение - сопротивление металла вырыву и смятию в месте контакта. Саморезы эффективны при толщине стенки профиля до 4 мм. Важно, чтобы резьба винта надежно фиксировалась в обоих соединяемых элементах.

На производстве часто используют технологию пуклевки: предварительного выдавливания конусного углубления, которое увеличивает площадь контакта резьбы с металлом. Это повышает прочность узла в несколько раз. При проектировании инженеры рассчитывают количество винтов в узле, чтобы исключить риск среза крепежа под нагрузкой.

Правильное сочетание метизов и геометрии профиля позволяет создавать жесткие и надежные каркасы без применения сварки, что значительно упрощает логистику и монтаж на удаленных объектах.

Систематизация и идентификация деталей на этапе производства - гарантия успешного строительства без ошибок. Каждое изделие, будь то длинная колонна или короткий подкос, получает уникальный буквенно-цифровой код, нанесенный несмываемой краской или методом клеймения. Эта информация полностью соответствует монтажной схеме и чертежам КМД.

Маркировка указывает на тип элемента, его порядковый номер и ориентацию в пространстве (верх/низ). При изготовлении сложных ферм это позволяет монтажной бригаде быстро находить нужные детали на складе и собирать узлы в правильной последовательности. Наличие четкой идентификации исключает риск установки профиля с меньшей толщиной стенки вместо усиленного элемента, что критично для безопасности.

Профессиональная маркировка превращает гору металла на стройплощадке в понятный набор для быстрой сборки, гарантируя соответствие готового объекта инженерному проекту.
