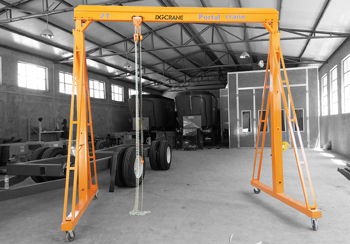

Портальные краны

Основание портала выполняют в виде жесткой пространственной рамы, потому что конструкция должна выдерживать колоссальные крутящие моменты от веса поворотной части и груза. Основные опоры изготавливают из высокопрочного стального проката коробчатого сечения, который обладает повышенной жесткостью на изгиб. Четыре мощные ноги соединяют между собой верхним ригелем и нижними стяжками, создавая устойчивый контур для движения по рельсам.

Внутри полых балок часто размещают лестницы и площадки для доступа к механизмам, чтобы защитить людей от ветра и осадков во время обслуживания. Все элементы связывают при помощи высокопрочных болтов или многослойных сварных швов, которые проходят обязательный ультразвуковой контроль на отсутствие скрытых дефектов.

Нижнюю часть каждой ноги монтируют на многоколесные ходовые тележки, которые равномерно распределяют давление на подкрановые пути. Портал проектируют с учетом габаритов проезда, чтобы под краном могли свободно перемещаться железнодорожные вагоны или грузовые автомобили. Для защиты металла от атмосферной коррозии поверхности подвергают дробеструйной обработке и покрывают эпоксидными составами толщиной не менее 150 мкм. В узлах сопряжения опор с ригелем устанавливают дополнительные косынки и диафрагмы жесткости, которые предотвращают деформацию каркаса при резких стартах и торможениях.

Шарнирно-сочлененная стрела состоит из основной балки и жесткого гуська, которые соединяют между собой при помощи подвижных шарниров. Такая сложная кинематическая схема обеспечивает горизонтальное перемещение груза при изменении вылета стрелы, потому что траектория крюка остается параллельной земле. Это значительно упрощает работу оператора и сокращает время цикла погрузки металлопроката в трюмы судов или на железнодорожные платформы.

Если стрела меняет наклон, груз не совершает опасных колебаний по вертикали, что повышает точность позиционирования заготовок до нескольких сантиметров. Система рычагов и тяг автоматически компенсирует подъем каната, поэтому потребление электроэнергии механизмом изменения вылета снижается на 20% по сравнению с прямыми стрелами.

Геометрия сочленений позволяет крану работать в стесненных условиях, когда нужно перемещать детали под низкими препятствиями или внутри складских зон. Все пальцы шарниров изготавливают из легированной стали с поверхностной закалкой, чтобы исключить износ и образование люфтов при постоянном движении. Для автоматической смазки узлов трения устанавливают централизованные системы, которые подают масло под давлением к каждой втулке.

Опорно-поворотное устройство - подшипник огромного диаметра, который соединяет стационарный портал с вращающейся частью крана. Механизм включает две стальные обоймы с беговыми дорожками для тел качения, которые воспринимают осевые, радиальные и опрокидывающие нагрузки.

Внутри узла располагают закаленные стальные ролики или шары, и они обеспечивают легкое вращение башни на все 360 градусов под весом в сотни тонн. На одной из обойм нарезают зубчатый венец внешнего или внутреннего зацепления, который входит в контакт с шестернями привода поворота. Такая конструкция исключает смещение верхней части крана даже при работе с максимальными грузами и при сильном боковом ветре.

Для плавного пуска и остановки вращения применяют электродвигатели с частотными преобразователями, которые гасят инерцию массивной стрелы и балласта. Автоматические дисковые тормоза жестко фиксируют поворотную платформу в заданном положении, чтобы предотвратить самопроизвольный разворот при стоянке. Смазку беговых дорожек выполняют через специальные каналы, которые закрывают герметичными пробками для защиты от пыли и влаги.

Кабельный барабан устанавливают на ноге портала для автоматического сматывания и разматывания силового кабеля при движении крана вдоль путей. Механизм снабжают приводом постоянного натяжения, который исключает провисание провода и его попадание под колеса ходовых тележек.

Когда кран удаляется от точки подключения, барабан плавно отдает кабель, укладывая его в специальный бетонный лоток или желоб между рельсами. При обратном движении система аккуратно навивает жилы на цилиндр, обеспечивая плотную укладку витков при помощи кабелеукладчика. Такая схема позволяет крану перемещаться на расстояния до 200 м и более без потери контакта с электрической сетью предприятия.

Внутри вала барабана монтируют кольцевой токосъемник со скользящими контактами, который передает питание на неподвижные клеммы во время вращения. Щетки изготавливают из медно-графитовых композитов для снижения трения и предотвращения образования искр. Конструкция барабана защищена от атмосферных осадков стальным кожухом, что исключает короткие замыкания при сильном дожде или снегопаде.

Противоугонные захваты - мощные механические зажимы, которые фиксируют кран на рельсах для предотвращения движения от сильных порывов ветра. Устройства монтируют на каждой ходовой тележке портала и снабжают индивидуальными электрическими или гидравлическими приводами.

В рабочем состоянии стальные клещи плотно обхватывают головку рельса с двух сторон, создавая огромную силу трения. Система управления краном автоматически активирует захваты сразу после прекращения движения или при поступлении сигнала от анемометра о превышении скорости ветра более 15 м/с. Это исключает неконтролируемое качение многотонной конструкции.

Для обеспечения максимальной надежности захваты имеют нормально-замкнутую конструкцию, где фиксация происходит под действием мощных пружин. Разжатие губок возможно только при подаче тока на магнит или давления в гидросистему, что гарантирует защиту при аварийном отключении электричества. Контактные поверхности зажимов снабжают насечкой или вставками из твердых сплавов для лучшего сцепления с металлом рельса. Электроника блокирует запуск двигателей передвижения до тех пор, пока все захваты не будут полностью открыты и зафиксированы.

Габарит прохода под порталом рассчитывают исходя из условий логистики на конкретном участке производства, где планируют установку крана. Высота от уровня головок рельсов до нижнего ригеля обычно составляет от 5 до 10 м, что позволяет беспрепятственно пропускать железнодорожные вагоны или большегрузные автомобили.

Этот параметр жестко привязан к государственным стандартам путей сообщения, потому что кран не должен мешать штатному движению транспорта внутри предприятия. Инженеры увеличивают высоту портала, если требуется перегрузка контейнеров в два или три яруса непосредственно под основанием крана. При этом ширина колеи должна обеспечивать безопасные зазоры до бортов подвижного состава не менее 600 мм с каждой стороны.

Увеличение высоты опор требует усиления всей металлоконструкции и установки дополнительных связей, так как возрастает плечо действия ветровой нагрузки. Для обеспечения жесткости ноги портала делают расставленными под углом, что создает форму усеченной пирамиды. Внутреннее пространство под ригелем часто оснащают осветительными приборами, которые работают для безопасности маневров транспорта в темное время суток.

Изменение вылета стрелы портального крана осуществляют при помощи мощной лебедки или реечного привода, который перемещает основной рабочий орган в вертикальной плоскости. В современных моделях чаще применяют жесткую реечную передачу или гидроцилиндры, потому что они обеспечивают максимальную точность остановки и отсутствие раскачивания.

Рейку крепят к нижней части стрелы, и она приводится в движение шестерней, соединенной с электродвигателем через многоступенчатый редуктор. Скорость изменения вылета составляет от 15 до 60 м в минуту, что позволяет быстро перемещать груз по радиусу от оси вращения крана. Для плавности хода систему оснащают частотными регуляторами, которые исключают рывки при старте и остановке тяжелой металлоконструкции.

Механизм снабжают надежными тормозами и датчиками положения, которые ограничивают движение в крайних точках для предотвращения ударов. Специальные ограничители грузового момента автоматически снижают допустимый вес при увеличении вылета, чтобы сохранить устойчивость всей системы. В канатных системах используют многократные полиспасты, которые уменьшают нагрузку на двигатель и обеспечивают плавность маневров.

Балансирные тележки устанавливают на опоры портала для равномерного распределения огромного веса крана между всеми ходовыми колесами. Система включает подвижные рычаги-балансиры, которые соединяют колесные пары и позволяют им отклоняться в вертикальной плоскости.

Благодаря шарнирному креплению каждое колесо постоянно прижимается к рельсу даже при наличии неровностей или просадок подкранового пути. Это исключает возникновение избыточных напряжений в металлоконструкции портала и предотвращает проскальзывание ведущих колес при трогании с места. Количество колес в одной тележке может достигать восьми штук, что позволяет снизить удельную нагрузку на рельс и продлить срок службы верхнего строения пути.

Внутри балансиров устанавливают мощные оси из термообработанной стали, которые выдерживают высокие радиальные нагрузки. Ходовые колеса снабжают двухсторонними ребордами. Привод передвижения монтируют непосредственно на раму тележки, соединяя двигатель с ведущими колесами через открытую зубчатую передачу или полый вал редуктора. Для очистки путей перед колесами закрепляют стальные метельники, которые сбрасывают случайный мусор и камни с поверхности качения.

Система балласта и противовеса портального крана служит для обеспечения его устойчивости и снижения нагрузок на механизмы при работе с тяжелыми грузами. Неподвижный балласт в виде массивных бетонных или стальных блоков размещают в нижней части портала, чтобы максимально опустить центр тяжести всей машины. Это предотвращает опрокидывание крана при воздействии шквального ветра или динамических рывках во время подъема металла.

Общий вес нижнего балласта может составлять от 30% до 50% от массы всей конструкции в зависимости от высоты портала и ширины колеи. Блоки жестко фиксируют внутри стальных корзин при помощи болтов, чтобы исключить их смещение при движении крана по путям.

Подвижный противовес монтируют на заднем плече поворотной платформы или связывают его со стреловой системой при помощи системы тяг. Когда стрела уходит на максимальный вылет, противовес перемещается в противоположную сторону, компенсируя возникающий опрокидывающий момент. Такая активная балансировка разгружает опорно-поворотное устройство и позволяет использовать менее мощные двигатели для изменения наклона стрелы. Грузы противовеса набирают из отдельных плит, что дает возможность настроить развесовку крана во время пусконаладочных работ.

Для изготовления металлоконструкций стрел и гуськов применяют высокопрочные низколегированные стали с пределом текучести не менее 350 МПа. Чаще всего выбирают марки стали 10ХСНД или 15ХСНД, которые обладают отличной свариваемостью и высокой ударной вязкостью при отрицательных температурах. Эти сплавы позволяют значительно уменьшить толщину стенок коробчатых балок, что снижает общую массу стрелы и увеличивает полезную грузоподъемность крана.

Металл проходит специальную термомеханическую обработку, которая исключает появление хладноломкости и усталостных трещин при многолетней эксплуатации. Высокая сопротивляемость атмосферной коррозии делает такие стали идеальными для работы в портах и на открытых промышленных складах.

Сварку ответственных узлов выполняют на автоматических стендах с обязательным рентгенографическим контролем каждого сантиметра шва. Поверхность готовых секций защищают многослойными лакокрасочными системами с содержанием цинка для предотвращения подпленочной ржавчины. Для осей и пальцев шарниров используют легированные конструкционные стали типа 40Х или 30ХГСА с последующей закалкой ТВЧ до высокой твердости.

Двухбарабанная лебедка позволяет независимо управлять процессами подъема грейфера и его закрытия для захвата сыпучих материалов или металлолома. Один барабан предназначен для подъемных канатов, которые удерживают корпус захвата в пространстве, а второй управляет замыкающим тросом.

Каждый барабан снабжают собственным электродвигателем и тормозом, что дает возможность точно дозировать усилие сжатия челюстей грейфера. Такая схема исключает самопроизвольное высыпание груза при подъеме и позволяет полностью раскрывать ковш на любой высоте. Синхронизация работы двигателей осуществляется через электронный контроллер, который выравнивает скорости намотки канатов для исключения перекосов.

Использование независимых приводов повышает производительность крана, так как захват материала происходит быстрее и без лишних маневров стрелой. Канаты укладывают на барабаны в один слой, что значительно снижает износ проволок и увеличивает срок службы тросов в 1.5 раза. В конструкции лебедки предусматривают специальные датчики слабины, которые останавливают размотку при касании грейфером земли.

Для защиты электрических систем портальных кранов от агрессивного воздействия соленого тумана и влаги применяют герметичные шкафы из нержавеющей стали. Все корпуса пультов и распределительных коробок имеют степень защиты не ниже IP66, что полностью исключает попадание воды и пыли внутрь.

Для предотвращения образования конденсата при перепадах температур внутри шкафов устанавливают автоматические нагреватели и осушители воздуха. Электрические кабели выбирают с оболочкой из безгалогенных полимеров, которые устойчивы к ультрафиолету и не трескаются на морозе. Все разъемы и кабельные вводы снабжают уплотнительными муфтами из химически стойкой резины.

Электронные платы покрывают несколькими слоями защитного лака, который предотвращает коррозию дорожек и короткие замыкания при высокой влажности. Электродвигатели выбирают в закрытом исполнении с принудительной вентиляцией, при этом обмотки проходят дополнительную вакуумную пропитку изоляционным составом. Для обеспечения стабильной проводимости даже в условиях окисления контакторы и реле снабжают серебряными накладками на контактах.
