Изготовление металлических каркасов

При проектировании металлокаркаса выбор между сваркой и болтами определяет мобильность и надежность конструкции. Болтовые соединения на основе высокопрочного крепежа позволяют каркасу сохранять определенную эластичность при температурных расширениях металла. Это предотвращает возникновение внутренних напряжений, которые в жестких сварных узлах могут привести к появлению трещин.

Важное коммерческое преимущество болтовой сборки - возможность проведения работ в любое время года без устройства специальных тепляков для сварки. Каркас на болтах считается сборно-разборным, что упрощает его демонтаж и перенос на новую площадку без повреждения профилей.

На производстве отверстия под болты пробивают или сверлят на ЧПУ-станках с точностью до миллиметра, что гарантирует идеальную собираемость конструкции на объекте без использования подгоночного инструмента.

Для изготовления несущих каркасов зданий и сооружений в России приоритетным материалом считается низколегированная сталь марки 09Г2С. Этот сплав обладает повышенным пределом текучести, что позволяет использовать профили с меньшей толщиной стенки при сохранении высокой несущей способности. Главное достоинство этой стали заключается в сохранении ударной вязкости при экстремальных морозах до минус семидесяти градусов, что критично для северных широт и неотапливаемых складов.

Для легких каркасов часто выбирают сталь 3пс или сталь 20, которые отличаются хорошей свариваемостью и доступной ценой. Применение высокопрочных сталей позволяет инженерам оптимизировать металлоемкость проекта, снижая нагрузку на фундамент и общую стоимость логистики, при этом гарантируя долговечность объекта на срок более пятидесяти лет.

Инженерный расчет каркаса базируется на нормах свода правил СП 20.13330.2016, где прописаны нагрузки для каждого климатического региона. Ветровое давление особенно опасно для высоких и легких зданий с большой парусностью стен. Снеговая нагрузка в некоторых районах России может достигать нескольких сотен килограммов на квадратный метр, что требует усиления стропильных ферм.

При изготовлении каркаса учитываются не только статические веса, но и динамические воздействия. Современное программное обеспечение позволяет смоделировать критические ситуации и выявить зоны концентрации напряжений. На основе этих данных технологи подбирают оптимальное сечение колонн и балок, а также рассчитывают шаг прогонов.

Тщательный расчет на этапе проектирования предотвращает деформацию кровли и обрушение каркаса при аномальных погодных явлениях.

Несмотря на негорючесть стали, при нагреве свыше +500 градусов металл теряет до половины своей проектной прочности и становится пластичным. Без специальной защиты каркас может обрушиться в течение 15 минут после начала пожара под весом ограждающих конструкций.

Для повышения предела огнестойкости применяют конструктивные и химические методы. Самый распространенный - нанесение интумесцентных (вспучивающихся) красок. При воздействии огня такое покрытие увеличивается в объеме в десятки раз, образуя плотную углеродистую пену с низкой теплопроводностью. Это позволяет металлу сохранять несущую способность в течение 40 или 90 минут, что необходимо для безопасной эвакуации людей.

На производстве поверхность металла подготавливается дробеструйным методом для обеспечения максимальной адгезии защитных составов.

Технология легких стальных тонкостенных конструкций (ЛСТК) основана на использовании профилей из оцинкованной стали толщиной до 3-4 мм. Такие каркасы производят методом холодной гибки на автоматизированных линиях. Их главное преимущество - малый вес: элементы каркаса можно монтировать вручную без привлечения тяжелых кранов.

При изготовлении в профилях заранее пробиваются все необходимые технологические отверстия под коммуникации и крепеж. Каркасы ЛСТК обладают идеальной геометрией, что исключает появление щелей и упрощает финишную отделку стен.

Для предотвращения промерзания в стойках выполняют перфорацию (термопрофиль), которая разрывает тепловой поток. Это делает дома на стальном каркасе энергоэффективными и долговечными, так как оцинкованный металл не подвержен гниению и воздействию грызунов.

Для защиты металлокаркаса от ржавчины применяют технологии горячего цинкования или многослойного полимерного окрашивания. Горячее цинкование считается самым надежным методом: деталь погружается в расплавленный цинк, который проникает во все полости и образует со сталью прочную химическую связь. Такое покрытие защищает металл на срок до пятидесяти лет даже в условиях высокой влажности.

Для каркасов внутри помещений часто используют порошковую окраску, создающую прочный полимерный слой, устойчивый к механическим повреждениям и химии. Перед нанесением любого покрытия металл обязательно проходит очистку до степени Sa 2.5 в дробеструйной камере.

Качественная антикоррозийная защита на этапе производства избавляет владельца объекта от необходимости регулярного подкрашивания и предотвращает истончение несущих элементов конструкции.

Анкерные группы - база для установки колонн каркаса, и их положение должно строго соответствовать чертежам КМД. Погрешность в разбивке осей не должна превышать нескольких миллиметров.

При производстве работ в фундамент закладывают анкерные болты, зафиксированные в специальных стальных кондукторах (шаблонах). Это предотвращает смещение болтов при заливке и вибрировании бетона. Если анкеры установлены неточно, опорная плита колонны не сядет на место, что потребует трудоемкой и дорогой переделки узла.

После монтажа колонн зазоры между базой и фундаментом заливают высокопрочной безусадочной смесью (подливкой), которая обеспечивает полную передачу нагрузки на бетонное основание. Идеальная соосность анкерных групп гарантирует вертикальность каркаса и легкость сборки всех последующих ярусов здания.

Контрольная сборка - высшая стадия проверки качества сложных пространственных металлоконструкций. На заводе из каждой партии отбирают элементы и собирают в готовый фрагмент на специальном стапеле. Это позволяет убедиться в правильности геометрии узлов, совпадении отверстий под болты и отсутствии перекосов ферм.

В процессе сборки проверяются зазоры под сварку и плотность прилегания фланцев. Выявление ошибок в цехе обходится в десятки раз дешевле, чем их исправление на стройплощадке, где работа ведется на высоте с привлечением кранов. После успешной проверки детали маркируются в соответствии с монтажной схемой.

Подгонка элементов на производстве превращает возведение каркаса в быстрый процесс механической сборки, исключая простои из-за заводского брака и повышая общую культуру строительства.

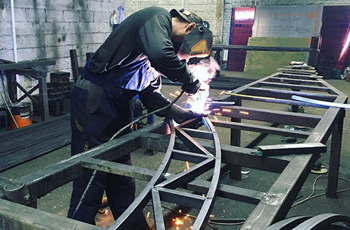

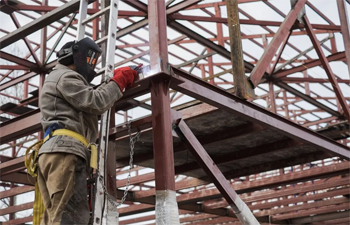

Качество подготовки кромок металла определяет проплавление и монолитность сварного шва в узлах сопряжения. При изготовлении каркаса используется лазерная или плазменная резка на станках с ЧПУ, что обеспечивает идеальную чистоту среза и соблюдение заданных углов фасок.

Если профили нарезаны неточно, с зазорами более 3 мм, сварщику приходится выполнять «наплавку», что ведет к перегреву металла и ослаблению зоны термического влияния. Ровный рез позволяет формировать правильный катет шва без внутренних пустот и шлаковых включений.

На производстве торцы ответственных балок часто подвергаются фрезеровке для обеспечения плотного контакта в стыках. Высокая точность мехобработки заготовок гарантирует, что сварное соединение будет равнопрочным основному телу профиля, выдерживая расчетные циклические и вибрационные нагрузки.

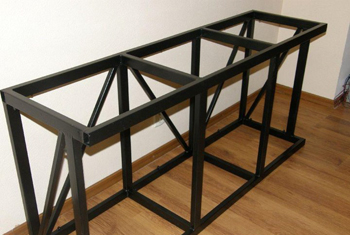

Каркасы под станки, прессы и турбины испытывают интенсивные динамические и вибрационные нагрузки, что требует особого подхода к жесткости конструкции. При их производстве используют толстостенные профили и массивные стальные плиты. Очень важен термический отпуск готового сварного каркаса для снятия внутренних напряжений. Без этой процедуры деталь может со временем деформироваться, что приведет к нарушению центровки установленного оборудования.

Посадочные плоскости под агрегаты на таких каркасах проходят финишную механическую обработку (строгание или фрезерование) после завершения всех сварочных работ. Это обеспечивает идеальную горизонтальность и точность расположения крепежных отверстий.

Использование усиленных косынок и диафрагм жесткости внутри каркаса предотвращает возникновение резонансных колебаний при работе силовых установок.

Вес и способ крепления кровельного покрытия напрямую определяют конфигурацию стропильных ферм и прогонов. Тяжелая черепица или многослойные сэндвич-панели создают значительную статическую нагрузку, требующую использования мощных профилей. Легкий профнастил позволяет облегчить каркас, но предъявляет повышенные требования к расчету на отрыв ветром.

При изготовлении каркаса для современных кровель предусматривается установка системы связей и распорок, обеспечивающих общую устойчивость здания. Особое внимание уделяется узлам крепления прогонов к фермам: они должны обеспечивать надежную фиксацию листов без деформации верхнего пояса.

Правильный учет характеристик кровельного пирога на этапе разработки чертежей КМ позволяет создать сбалансированную конструкцию с оптимальным расходом металла и гарантированным запасом прочности на десятилетия.

Монтажная схема - основной путеводитель для бригады сборщиков на объекте. Она создается на основе деталировочных чертежей КМД и содержит трехмерные виды каркаса с указанием марок каждого элемента.

Каждая балка или колонна на заводе получает уникальное клеймо, соответствующее этой схеме. В документе прописана последовательность установки деталей для обеспечения устойчивости каркаса на каждом этапе сборки. Схема также содержит ведомость метизов с указанием количества и типов болтов для каждого узла. Важным разделом являются указания по контролю вертикальности и усилиям затяжки крепежа.

Наличие грамотной монтажной схемы позволяет избежать путаницы на площадке и значительно сокращает сроки возведения объекта, гарантируя, что все элементы будут установлены в строгом соответствии с проектными решениями инженеров.

Профессиональное изготовление металлических каркасов позволяет заранее предусмотреть пути прокладки кабелей, вентиляционных коробов и труб внутри силовых элементов. На этапе резки металла в стенках балок и ферм выполняют технологические отверстия в зонах минимальных напряжений. Это исключает необходимость сверления или резки металла на объекте, что могло бы ослабить несущую способность конструкции. В колоннах могут монтироваться скрытые кабель-каналы или посадочные места под распределительные щиты.

Такая подготовка значительно ускоряет последующий монтаж инженерных систем и улучшает эстетический вид помещений, скрывая коммуникации внутри конструктива здания. Использование каркаса как основы для инженерии превращает его в высокотехнологичный скелет современного интеллектуального здания, обеспечивая удобство эксплуатации и ремонта сетей.
