Настенные передвижные краны

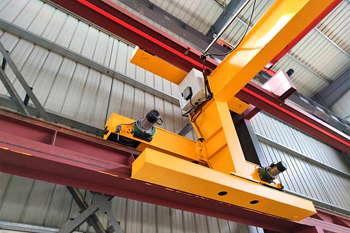

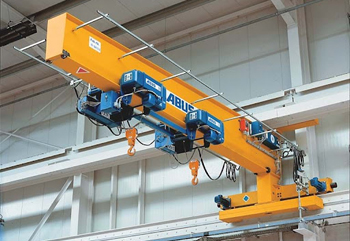

Вертикальная станина настенного крана - жесткая сварная Г-образная конструкция из толстостенных швеллеров или мощных стальных листов. Основную раму оснащают набором ходовых и упорных роликов, потому что механизм должен одновременно опираться на верхний рельс и упираться в нижнюю направляющую. Верхние колеса принимают на себя всю вертикальную массу крана и полезного груза, когда нижние ролики эффективно гасят опрокидывающий момент от вылета стрелы.

Для исключения перекосов при движении корпус снабжают специальными регулировочными болтами, которые позволяют выставить идеальную соосность колес относительно подкрановых путей. Поверхности рамы проходят дробеструйную обработку. Затем их окрашивают сигнальными цветами, чтобы устройство было хорошо заметно в затемненных рабочих зонах цеха.

Внутреннее пространство станины часто используют для размещения приводов передвижения и герметичных шкафов с электрооборудованием. Такая компоновка надежно защищает кабели от механических повреждений и делает кран максимально компактным, так как все узлы находятся внутри одного стального модуля. Для доступа к подшипникам в металле предусматривают технологические окна, потому что регламентное обслуживание требует регулярной проверки наличия смазки.

Вертикальный шаг между верхним и нижним рельсом подкранового пути рассчитывают исходя из длины консоли и максимальной грузоподъемности оборудования. Для стандартных моделей с вылетом стрелы до 5 м это расстояние обычно составляет от 2000 до 3500 мм. Чем больше вылет стрелы, тем шире должна быть база между опорами, потому что это позволяет снизить давление на отдельные ролики и элементы стены.

Инженеры определяют точные параметры на этапе проектирования, когда учитывают высоту потолков цеха и габариты станков, которые планируют обслуживать. Правильный выбор дистанции между направляющими обеспечивает стабильность конструкции и исключает возникновение вибраций при быстром перемещении тали по балке.

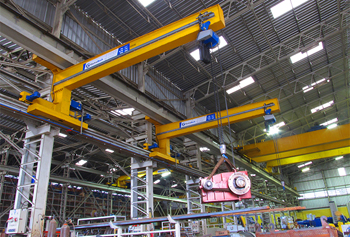

Нижний рельс монтируют на уровне, который позволяет персоналу безопасно проходить под краном без риска зацепить выступающие части механизма. Верхнюю направляющую располагают максимально близко к несущим фермам здания, чтобы полезная высота подъема крюка была наибольшей. Если на предприятии устанавливают двухъярусную систему кранов, настенные пути размещают на 2-3 м ниже путей основного мостового крана.

Система передвижения настенного крана включает три группы роликов, которые выполняют разные функции для поддержания равновесия всей конструкции. Первая группа колес располагается сверху и опирается на горизонтальную полку рельса, принимая на себя всю вертикальную тяжесть моста и груза. Вторая давит на боковую поверхность верхнего пути, чтобы предотвратить смещение станины в сторону стены. Третья плотно прижимается к нижней направляющей, так как она противодействует огромному вырывающему усилию, которое создает плечо консоли.

Нагрузка распределяется неравномерно, потому что положение тали на стреле постоянно меняется в процессе работы. Когда груз находится у самого конца консоли, давление на нижние упорные ролики достигает своего максимума из-за действия рычага. Для компенсации этих усилий колеса изготавливают из легированной стали 65Г и подвергают поверхностной закалке до твердости 350HB.

Внутри каждого ролика устанавливают двухрядные роликовые подшипники, которые имеют высокий запас прочности и не требуют частой замены смазки. Использование полиуретановых ободов на вспомогательных роликах помогает снизить уровень шума и уменьшить износ подкрановых путей.

Поворотная стрела значительно расширяет рабочую зону крана, потому что она позволяет подавать детали в места, которые находятся за колоннами или выступающими частями станков. Угол вращения консоли в таких моделях обычно составляет 180°, что дает возможность обслуживать два соседних рабочих участка с одной точки пути.

Поворотный узел оснащают мощным подшипниковым шарниром и приводом с червячным редуктором для плавного и точного изменения положения балки. Когда нужно переместить кран вдоль стены на большое расстояние, стрелу поворачивают параллельно путям для уменьшения габаритов конструкции. Это предотвращает случайные столкновения с оборудованием и персоналом, который находится в основном пролете производственного цеха.

Механизм поворота снабжают электромагнитным тормозом, который жестко фиксирует консоль в выбранном направлении после остановки двигателя. Если на производстве используют ручной поворот, в конструкции предусматривают фрикционные зажимы для предотвращения самопроизвольного движения стрелы от вибраций. Для управления вращением в автоматических моделях применяют частотные преобразователи, которые обеспечивают плавный пуск и исключают раскачивание груза.

Монтаж путей для настенного передвижного крана выполняют на массивные железобетонные колонны здания при помощи специальных стальных кронштейнов. Каждую опору крепят к бетону через стальные плиты-закладные или с использованием мощных химических анкеров диаметром от 20 до 24 мм. Кронштейны сваривают из толстого листового металла, потому что они должны выдерживать не только вес крана, но и динамические удары при резком торможении тали.

Для равномерного распределения давления между металлом и бетоном часто устанавливают дополнительные прокладки из технической резины или композитов. Все сварные швы проходят обязательный ультразвуковой контроль, чтобы исключить наличие внутренних дефектов, которые могут привести к обрушению всей системы.

Рельсы фиксируют на консолях кронштейнов при помощи прижимных планок и высокопрочных болтов, которые позволяют проводить юстировку пути в трех плоскостях. Такая схема крепления дает возможность выставить идеальную параллельность верхней и нижней направляющей по всей длине цеха. Для предотвращения самопроизвольного откручивания гаек от вибраций используют пружинные шайбы или контргайки с нейлоновым кольцом.

Двухбалочные передвижные краны имеют две параллельные консоли, которые жестко соединены между собой мощными поперечными связями. Такую конструкцию выбирают для подъема тяжелых изделий массой от 3 до 5 т, потому что она обладает значительно большей жесткостью на изгиб по сравнению с однобалочными аналогами.

Грузовая тележка движется между двумя балками, что позволяет увеличить полезную высоту подъема крюка за счет компактного расположения механизмов. Две балки эффективно распределяют крутящий момент, который возникает при перемещении груза к самому краю стрелы, и снижают нагрузку на ходовые ролики станины. Это обеспечивает высокую точность позиционирования деталей при выполнении сложных сборочных операций в машиностроении.

На таких кранах часто устанавливают лебедки канатного типа с большой скоростью работы, которые подходят для интенсивных погрузочных циклов. Расстояние между балками моста позволяет монтировать на тележке дополнительные системы контроля веса и видеокамеры для обзора слепых зон. Станину двухбалочных моделей делают усиленной, оснащая ее увеличенным количеством упорных колес для надежного удержания на рельсах. Применение двух пролетов дает возможность использовать длинные стрелы до 12 м без риска чрезмерного прогиба металлоконструкции.

Для передачи электроэнергии к движущемуся настенному крану применяют гибкий кабельный подвес или закрытый троллейный шинопровод. В кабельную систему «фестон» входит натянутый вдоль путей стальной трос или С-образный профиль, по которому перемещаются небольшие каретки. Силовой кабель подвешивают к этим кареткам в виде петель, и они плавно растягиваются или собираются при движении крана по всей длине пути.

Такая схема отличается высокой надежностью и простотой ремонта, потому что все элементы находятся в прямой видимости и легко заменяются при износе. Использование кабелей в полиуретановой изоляции позволяет системе стабильно работать при температурах от -30℃ до +50℃ без потери гибкости проводки.

Закрытые троллеи представляют собой пластиковый короб с медными шинами внутри, который монтируют непосредственно над верхним рельсом. Это решение более компактно и безопасно, так как оно полностью исключает провисание проводов и риск их повреждения крюком другого крана. Скользящий токосъемник движется внутри короба и обеспечивает непрерывный контакт, что крайне важно для работы электронных блоков и частотных преобразователей.

Нижний упорный ролик удерживает станину настенного крана от опрокидывания в сторону пролета. При подъеме груза на конце консоли возникает огромный вращающий момент, который стремится оторвать верхнюю часть крана от рельса и прижать нижнюю к стене. Ролик принимает на себя это горизонтальное усилие и передает его на нижнюю направляющую, обеспечивая стабильное положение всей металлоконструкции.

Без исправной работы этого узла эксплуатация крана становится невозможной, так как конструкция мгновенно потеряет устойчивость и может упасть. Колесо изготавливают из высокопрочного чугуна или стали с толстым слоем износостойкого покрытия для плавного качения без рывков.

В современных моделях устанавливают два или четыре нижних ролика, чтобы распределить нагрузку и снизить износ поверхности направляющего пути. Узлы крепления роликов снабжают эксцентриковыми осями, которые позволяют точно регулировать зазор между колесом и рельсом во время монтажа. Это необходимо для исключения люфтов, которые могут привести к раскачиванию стрелы при резких стартах и остановках механизма. Плотный прижим роликов гарантирует, что кран будет двигаться строго параллельно стене без опасных перекосов.

Вылет консоли в передвижных настенных кранах - обычно фиксированный параметр, который выбирают на этапе заказа оборудования под конкретную планировку цеха. Но существуют специальные телескопические модели, которые позволяют менять длину стрелы в процессе выполнения работ.

Выдвижение секций осуществляют при помощи гидравлических цилиндров или электрического привода с реечной передачей, который находится внутри основной балки. Такая функция необходима для обслуживания станков, которые стоят на разном расстоянии от стены, или для обхода временных препятствий в проходе. Когда работа завершена, секции складывают для освобождения пространства в основном пролете цеха и для обеспечения проезда другой техники.

Для фиксации выдвижных частей применяют автоматические стопоры или фрикционные тормоза, которые исключают самопроизвольное изменение длины под нагрузкой. Каждая секция движется по специальным пластиковым скользунам, которые уменьшают трение и предотвращают повреждение лакокрасочного покрытия металла. В электронную систему управления встраивают ограничители, которые автоматически снижают грузоподъемность крана при максимальном вылете стрелы.

Ходовые колеса для передвижения настенных кранов изготавливают методом горячей ковки из высокоуглеродистой стали марки 65Г или 75. После механической обработки поверхность качения подвергают объемной закалке токами высокой частоты для достижения твердости 320-380 HB. Это обеспечивает идеальную износостойкость при постоянном контакте с металлическим рельсом под нагрузкой в несколько тонн.

Колеса имеют односторонние или двухсторонние реборды, которые направляют движение крана и предотвращают его сход с путей при боковых усилиях. Точная геометрия профиля качения снижает сопротивление движению и уменьшает нагрузку на двигатели привода, что экономит электроэнергию.

Внутри колес устанавливают мощные сферические роликовые подшипники, которые способны компенсировать небольшие перекосы подкранового пути без поломки оси. Смазку в узлы подают через пресс-масленки, которые выводят на внешнюю панель станины для удобства обслуживания без разборки механизма. Для предотвращения шума и вибраций на некоторых участках применяют колеса с полиуретановым ободом, который наплавляют непосредственно на стальное основание. Такая конструкция отлично гасит ударные нагрузки при проезде стыков рельсов и бережет направляющие от преждевременного износа.

Юстировку подкрановых путей для настенного передвижного крана выполняют при помощи высокоточных лазерных нивелиров и специальных регулировочных прокладок. Сначала выставляют верхний рельс, который принимают за базовую линию для всей остальной конструкции. Затем по отвесу или лазерному лучу определяют положение нижнего рельса, строго соблюдая заданный вертикальный размер по всей длине цеха.

Регулировочные болты на кронштейнах позволяют смещать направляющие в горизонтальной плоскости для достижения идеальной параллельности двух линий. Отсутствие перекосов проверяют путем прогона крана в тестовом режиме, когда замеряют потребляемый ток двигателей: его резкое повышение указывает на заклинивание колес.

Для компенсации температурных расширений в стыках рельсов оставляют зазоры 3-5 мм, которые перекрывают специальными косыми накладками. Это предотвращает деформацию путей летом, когда металл нагревается и увеличивается в длине, что особенно критично для длинных цехов более 100 м. Все болтовые соединения после окончательной выверки затягивают динамометрическим ключом с усилием, которое указано в проекте монтажа. Для исключения смещения направляющих под динамической нагрузкой их фиксируют приварными упорами или мощными штифтами.

Механизмы передвижения настенного крана оснащают электромагнитными дисковыми тормозами, которые встраивают непосредственно в корпуса электродвигателей. Тормоз является нормально-замкнутым, потому что мощные пружины удерживают вал в заблокированном состоянии при отсутствии электрического тока.

Когда подают питание на катушку магнита, он разжимает фрикционные диски, позволяя крану начать движение вдоль стены по направляющим. Такая схема гарантирует мгновенную остановку тяжелой конструкции при аварийном отключении энергии или обрыве кабеля питания. Для плавного замедления без рывков применяют частотное управление, которое постепенно снижает обороты двигателя до полной остановки моста.

В дополнение к основному тормозу на ведущих колесах устанавливают механические захваты, которые фиксируют кран на рельсах во время стоянки. Это необходимо для исключения самопроизвольного перемещения техники от вибраций работающих рядом прессов или станков. Состояние тормозных накладок проверяют ежемесячно, так как их износ более чем на 50% может привести к увеличению пути выбега груза.
