Металлоконструкции оцинкованные

Долговечность оцинкованного металла напрямую зависит от агрессивности окружающей среды и от толщины нанесенного слоя. В условиях обычной городской или сельской атмосферы цинковое покрытие толщиной 80–100 микрон способно защищать сталь от сквозной коррозии на протяжении 50 лет и более. В промышленной зоне с высоким содержанием сернистых газов или в прибрежных районах с соленым туманом этот срок сокращается до 25-30 лет.

Важно понимать, что цинк изнашивается постепенно: скорость его истончения составляет около двух микрон в год. При изготовлении конструкций на заказ выбор метода горячего погружения является самой выгодной инвестицией, так как стоимость защиты в пересчете на годы эксплуатации оказывается в несколько раз ниже по сравнению с любыми лакокрасочными системами, требующими регулярного обновления.

Сварка оцинкованного проката - сложный процесс, требующий соблюдения особых мер безопасности и последующей обработки шва. При нагреве в зоне дуги цинк начинает испаряться при температуре около +900 градусов, образуя токсичные белые пары. Кроме того, пары цинка могут попадать в сварочную ванну, вызывая пористость и хрупкость соединения.

Профессиональная технология подразумевает предварительную зачистку кромок от цинка на расстоянии 20 мм от места стыка. После завершения сварки и удаления шлака зону шва необходимо немедленно защитить методом холодного цинкования с помощью специальных цинконаполненных составов.

Только тщательное восстановление покрытия в месте сварки гарантирует, что узел не станет очагом стремительной коррозии, способной разрушить конструкцию изнутри за один-два сезона.

Уникальность цинкового покрытия состоит в его способности защищать сталь даже при наличии сквозных царапин или открытых срезов металла. Это происходит благодаря разности электрохимических потенциалов: цинк более активен по отношению к железу.

При возникновении электролита в виде влаги возникает гальваническая пара, в которой цинк выступает анодом и окисляется первым, принося себя в жертву. Продукты окисления цинка заполняют поврежденный участок, образуя плотную пассивную пленку, которая блокирует доступ кислорода к стали. При изготовлении металлоконструкций этот фактор является решающим, так как мелкие повреждения, полученные при транспортировке или монтаже, не приводят к появлению рыжих потеков ржавчины.

Конструкция сохраняет свою надежность без немедленного подкрашивания каждой царапины.

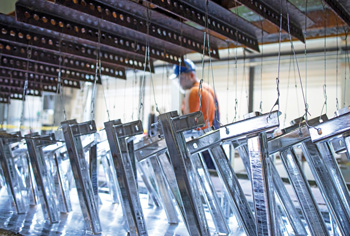

Процесс горячего цинкования подразумевает полное погружение изделия в ванну с расплавом, что требует особого внимания к конструкции узлов. Если при изготовлении оставить замкнутые полости в трубах или полых балках, при контакте с расплавленным цинком температурой +450 градусов воздух внутри мгновенно расширится. Это может привести к мощному взрыву детали в ванне, что опасно для персонала и оборудования.

Для обеспечения безопасности и качества покрытия в каждой закрытой секции сверлятся дренажные отверстия для выхода газов и свободного стока излишков жидкого металла. Правильное расположение отверстий также гарантирует, что цинк покроет деталь изнутри, исключая скрытую коррозию.

На этапе проектирования инженеры рассчитывают диаметр и места проколов так, чтобы они не снижали несущую способность профилей и не портили эстетику фасада.

Качество и цвет покрытия напрямую зависят от содержания кремния и фосфора в стальном прокате, что известно как эффект Санделина. Если в стали содержится избыточное количество этих элементов, реакция между цинком и железом протекает слишком бурно. В результате вместо гладкого блестящего слоя образуется толстое, хрупкое и темно-серое покрытие с матовой текстурой. Такие изделия часто называют перецинкованными.

При изготовлении металлоконструкций на заказ специалисты проводят входной анализ металла для подбора оптимального времени выдержки в ванне. Стоит помнить, что серый цвет не считается признаком брака. Напротив, такое покрытие часто толще и долговечнее стандартного, хотя и требует бережного обращения при монтаже из-за повышенной хрупкости к механическим ударам.

Белая ржавчина проявляется в виде рыхлого белого налета на поверхности новых оцинкованных изделий. Это гидроксид цинка, который образуется при хранении деталей в плотных пачках в условиях высокой влажности и отсутствия циркуляции воздуха. Между плотно прижатыми листами скапливается конденсат, который вступает в реакцию с чистым цинком до того, как на нем сформируется прочная пассивирующая пленка карбоната.

Сама по себе белая ржавчина на начальной стадии не разрушает сталь, но она портит внешний вид и может значительно истончить защитный слой. При производстве и складировании важно исключить намокание пачек и обеспечивать проветривание металла. Если налет уже появился, его рекомендуется удалить щеткой и обработать поверхность слабым раствором кислоты или защитным лаком для возобновления процесса естественной пассивации.

Государственный стандарт регламентирует толщину цинкового слоя в зависимости от толщины основного металла детали. Для проката толщиной более 6 мм средняя толщина покрытия должна составлять не менее 85 микрон. Для тонкостенных элементов от 1.5 до 3 мм нормой считается слой в 55 микрон. При изготовлении ответственных конструкций для гидротехнических сооружений или мостов заказчик может потребовать увеличенный класс покрытия до 150 или 200 микрон.

На производстве контроль толщины осуществляется магнитными толщиномерами в нескольких точках каждой детали. Наличие подтвержденного класса оцинковки является гарантией того, что металл выдержит расчетные циклы эксплуатации в заданном климатическом регионе без потери прочностных характеристик опор или балок.

Термодиффузионный метод (ТДЦ) идеально подходит для защиты резьбовых элементов и мелких деталей сложной формы. В отличие от горячего в этом случае не образуется наплывов металла в канавках резьбы, что избавляет от необходимости повторной прогонки болтов и гаек.

В процессе изготовления детали помещаются в контейнер с цинковым порошком и нагреваются, в результате чего атомы цинка проникают глубоко в кристаллическую решетку стали. Покрытие получается идеально равномерным по всей площади, включая внутренние отверстия и острые углы.

ТДЦ обладает высочайшей твердостью и устойчивостью к абразивному износу, что критично для подвижных узлов и замковых соединений. Несмотря на более высокую стоимость процесса, долговечность и точность сопряжения деталей делают этот метод приоритетным для ответственного машиностроительного крепежа.

Гальванический метод обеспечивает самое эстетичное, гладкое и блестящее покрытие, но его защитные свойства ограничены. Толщина слоя при электрохимическом осаждении редко превышает 10–20 микрон, что в 5 раз меньше, чем при горячем цинковании. Такого тонкого барьера недостаточно для длительного противостояния агрессивным дорожным реагентам и постоянной влажности.

При изготовлении уличных конструкций гальванику применяют в основном для крепежа или декоративных элементов внутри помещений. На открытом воздухе гальванический слой может быть полностью разрушен коррозией уже через три или четыре года. Кроме того, гальваника не обеспечивает надежной защиты внутренних полостей труб, что ведет к их гниению изнутри.

Для капитального строительства всегда следует выбирать горячее или термодиффузионное покрытие.

Применение системы «цинк плюс краска» позволяет увеличить срок службы конструкции в два раза по сравнению с суммой сроков службы каждого покрытия в отдельности. Но покраска свежей оцинковки требует соблюдения особой технологии из-за плохой адгезии металлов.

Перед нанесением эмали поверхность должна пройти процесс искусственного старения или легкую пескоструйную обработку (свипинг) для создания микрорельефа. Обязательно использование специализированных адгезионных грунтов на эпоксидной или виниловой основе, предназначенных именно для цветных металлов. Обычные алкидные краски на цинке быстро отслаиваются из-за химической реакции омыления.

Тщательная подготовка на производстве гарантирует монолитность защитного слоя. Это намного повышает надежность покраски для объектов с повышенными требованиями к эстетике и безопасности.

Оцинкованная сталь отлично взаимодействует с бетоном и часто используется для изготовления закладных деталей и армирующих каркасов.

В начальный период застывания бетона происходит кратковременная химическая реакция между щелочной средой раствора и цинком, в результате которой на поверхности металла образуется прочный слой гидроксицинката кальция. Этот слой обеспечивает превосходную адгезию и блокирует дальнейшее окисление.

Оцинкованные элементы внутри бетонного массива защищены от коррозии гораздо лучше, чем черный металл, так как цинк предотвращает развитие ржавчины даже при образовании микротрещин в бетоне и проникновении влаги к арматуре. Важно лишь избегать использования в бетоне добавок на основе хлоридов, которые могут разрушить защитный слой.

Применение оцинковки в фундаментах и перекрытиях значительно повышает сейсмостойкость и долговечность зданий.

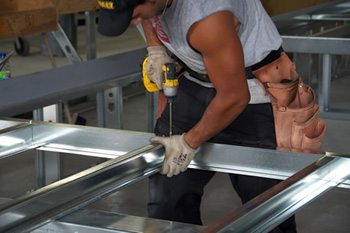

Механическое воздействие на уже оцинкованную деталь, такое как сверление или фрезеровка, приводит к локальному удалению защитного слоя и обнажению черной стали. В таких местах неизбежно возникают гальванические пары, ускоряющие коррозию.

При профессиональном изготовлении металлоконструкций все операции по резке, пробивке отверстий и снятию фасок проводятся до процесса цинкования. Если же потребность в доработке возникла после нанесения покрытия, кромки отверстий должны быть немедленно обработаны составами для холодного цинкования с содержанием металлической пыли не менее девяноста процентов.

На производстве учитывают, что слой цинка увеличивает размеры детали на десятки микрон, поэтому допуски на резьбовые соединения и прецизионные посадки закладываются с учетом будущего расширения поверхности.

Надежность сцепления цинка с основой проверяют несколькими методами в лаборатории ОТК. Самый распространенный метод - нанесение сетки царапин или метод обратного удара, при которых покрытие не должно отслаиваться от стали. Также применяется тест на изгиб образца-свидетеля: на поверхности не должно появляться трещин или чешуйчатости. Плохая адгезия обычно свидетельствует о недостаточной подготовке поверхности перед погружением в ванну, например, о наличии остатков жира или окалины.

Профессиональное производство включает многоступенчатую очистку в ваннах обезжиривания, травления и флюсования. Качественно нанесенный цинк становится неотъемлемой частью детали, выдерживая значительные деформации и вибрации без риска обнажения основного металла. Это подтверждается соответствующим протоколом испытаний каждой партии продукции.
