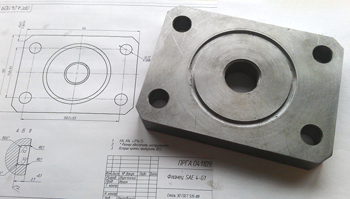

Изготовление деталей по чертежам заказчика

Для работы на современном оборудовании с ЧПУ наиболее предпочтительны векторные форматы файлов, такие как DXF и DWG. Эти расширения позволяют программному обеспечению станка напрямую считывать геометрию заготовки, что исключает ошибки ручного переноса размеров. Если деталь имеет сложную пространственную форму, потребуются 3D-модели в универсальных форматах STEP или IGES.

Файлы в формате PDF или растровые изображения (JPEG, PNG) принимаются как вспомогательные: они необходимы для указания допусков, параметров шероховатости и требований к термообработке, которые не всегда отображаются в «голой» геометрической модели.

Наличие корректного цифрового файла значительно ускоряет этап подготовки производства и позволяет приступить к обработке металла в день обращения, гарантируя абсолютное соответствие готового изделия заложенным конструктором координатам.

Технологический аудит чертежа - обязательный этап, на котором инженер завода оценивает возможность изготовления детали имеющимися средствами. Специалист проверяет, сможет ли режущий инструмент (фреза или резец) физически добраться до всех пазов и отверстий, соблюдены ли радиусы скругления в углах и нет ли в проекте избыточных требований, из-за которых процесс неоправданно дорожает.

Часто в чертежах заказчика встречаются «невыполнимые» элементы, например, глубокие глухие отверстия малого диаметра или острые внутренние углы, которые невозможно получить фрезерованием. В таких случаях технолог предлагает внести небольшие изменения в конструкцию, которые сохраняют функционал детали, но упрощают её выпуск.

Анализ позволяет избежать брака на ранней стадии и оптимизировать производственные затраты, делая конечный продукт более надежным и доступным по стоимости.

Допуски определяют пределы отклонений размеров, при которых деталь сохраняет свою работоспособность в составе механизма. Без указания допусков (например, по 7-му или 9-му квалитету) изготовление точных сопрягаемых узлов невозможно. Если в чертеже указан только номинальный размер, мастер будет выполнять его по общим допускам (обычно это класс «средний» по ГОСТ 30893.1), что может привести к тому, что вал не войдет во втулку или будет в ней люфтить.

Особое внимание уделяется геометрическим допускам: параллельности плоскостей, соосности отверстий и биению поверхностей вращения. Четко прописанные требования к точности позволяют исполнителю правильно выбрать оборудование — использовать универсальный станок или прецизионный обрабатывающий центр.

Соблюдение квалитетов является залогом легкой сборки оборудования и его длительной службы без преждевременного износа узлов трения.

Современные российские металлообрабатывающие предприятия легко работают с зарубежной технической документацией. Инженеры конструкторского отдела проводят адаптацию чертежа, переводя обозначения материалов, допусков и резьб в соответствующие отечественные аналоги по ГОСТ или подбирая идентичные по свойствам импортные сплавы. Например, если в чертеже указана сталь по стандарту AISI или DIN, технологи подберут российский аналог с теми же характеристиками прочности и коррозионной стойкости. Важный момент - проверка единиц измерения (дюймы или миллиметры) и типов резьбовых соединений.

Наличие станочного парка с поддержкой различных стандартов позволяет выпускать запчасти для импортной техники. Они будут полностью совместимы с оригинальными узлами, обеспечивая эффективное решение задач в области промышленного ремонта.

Помимо указания конкретной марки стали или сплава в чертеже важно отразить требуемое состояние поставки или вид упрочнения. Например, для одной и той же марки стали 40Х могут быть заданы параметры твердости после закалки или требование провести только нормализацию. Если деталь работает в агрессивной среде, указываются требования к антикоррозийному покрытию (цинкование, хромирование, анодирование).

Инженеру важно знать, должен ли материал иметь определенный сертификат соответствия. Если заказчик предоставляет собственный металл (давальческое сырье), это также фиксируется в документации. Точная спецификация материала позволяет технологу правильно подобрать режимы резания и инструмент, что влияет на чистоту поверхности и соблюдение геометрических размеров. Правильно выбранный сплав гарантирует, что готовое изделие выдержит все проектные нагрузки.

Требования к качеству поверхности обозначаются на чертежах параметрами Ra или Rz. Этот показатель определяет микрорельеф металла после обработки и напрямую влияет на ресурс детали. Поверхности, работающие в парах трения или под давлением уплотнений, требуют высокой степени чистоты (например, Ra 0.8 или Ra 0.4). Достижение таких значений требует финишных операций: шлифования или полирования.

Если в чертеже не указана шероховатость, исполнитель руководствуется общими нормами для данного вида обработки, что может быть недостаточно для ответственных узлов. С другой стороны, требование зеркального блеска там, где он не нужен функционально, ведет к неоправданному росту цены изделия.

Грамотное распределение требований к чистоте поверхностей позволяет получить качественный продукт с оптимальными затратами на финишную отделку, исключая появление концентраторов напряжений.

Перед запуском массового производства партии деталей по чертежам заказчика профессиональное предприятие всегда изготавливает первую тестовую единицу: сигнальный образец. Это необходимо для верификации управляющей программы ЧПУ и подтверждения правильности выбранной технологии.

Образец проходит полный цикл контроля в лаборатории ОТК, где проверяют все размеры, углы и шероховатость. В ряде случаев заказчик может забрать его для проведения натурных испытаний или пробной сборки в своем механизме. Только после подтверждения того, что деталь идеально выполняет свои задачи, производство ставится «на поток».

Метод сигнального образца полностью исключает риск выпуска крупной партии брака из-за скрытых ошибок в чертежах или недочетов в программе станка, обеспечивая финансовую безопасность клиента и безупречное качество продукции.

Штучное производство требует тех же этапов подготовки, что и серийное, включая разработку чертежей и написание программ. Основная сложность в высокой доле подготовительных работ в цене одной детали.

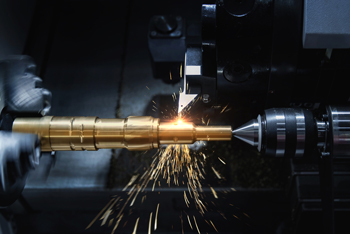

Для изготовления мелких элементов применяют прецизионные токарные автоматы или фрезерные центры с высокой скоростью вращения шпинделя. Важно обеспечить жесткую фиксацию маленькой заготовки, для чего часто изготавливается специальная индивидуальная оснастка. Работа с миниатюрными резьбами и пазами требует использования микроинструмента и систем оптического контроля.

Несмотря на трудоемкость, современные предприятия берутся за такие заказы, понимая потребность клиентов в уникальных запчастях для приборов или макетов. Использование станков с ЧПУ позволяет выполнять «ювелирные» операции в металле с точностью, недоступной для ручного слесарного труда.

Профессиональная система управления производством предусматривает быструю реакцию на выявленные несоответствия. Если в процессе обработки заготовки мастер или контролер ОТК обнаруживает геометрическую ошибку в исходной документации (например, наложение отверстий или неверную размерную цепь), работа немедленно приостанавливается. Технолог связывается с заказчиком для оперативного уточнения параметров.

В ряде случаев, если дефект позволяет, чертеж корректируется с целью спасения заготовки. Если же деталь уже невозможно привести к проектному виду, принимается решение о переделке.

Наличие собственного конструкторского бюро позволяет быстро внести правки в цифровую модель и управляющую программу. Тесное взаимодействие между заказчиком и исполнителями на всех этапах помогает минимизировать потери времени и гарантирует получение работоспособной детали даже при наличии неточностей в исходном проекте.

Проверка изделий больших размеров (валов длиной в несколько метров или корпусов диаметром свыше 500 мм) требует применения специфических средств измерения. Вместо обычных штангенциркулей используют микрометрические штихмасы, накладные уровни и лазерные трекеры. Для контроля прямолинейности и отсутствия прогиба валов применяются люнеты и индикаторные стойки.

На высокотехнологичных производствах для обмера крупных отливок или сварных рам используются мобильные координатно-измерительные руки, которые позволяют сканировать геометрию объекта в любой точке пространства. Важно учитывать фактор собственного веса детали: при измерениях заготовка должна быть установлена так же, как она будет работать в механизме.

Точный контроль крупногабаритных изделий обеспечивает их правильную центровку и отсутствие вибраций при эксплуатации мощных промышленных агрегатов и турбин.
