Рольганги

В узлах вращения промышленных рольгангов применяют подшипники с многослойными лабиринтными уплотнениями, потому что мелкая пыль и окалина быстро выводят из строя открытые механизмы. Смазку закладывают на весь срок службы изделия, а защитные крышки из оцинкованной стали предотвращают прямое попадание абразивных частиц внутрь корпуса.

Дополнительно используют бесконтактные пыльники, которые создают узкий зазор и отсекают загрязнения при центробежном вращении ролика. Подобная конструкция исключает заклинивание привода и снижает риск перегрева мотор-редуктора при интенсивной подаче заготовок в зону резки. Правильный выбор степени защиты IP65 или выше гарантирует стабильную работу линии в условиях кузнечных или литейных цехов.

Для работы с горячим металлом применяют высокотемпературные уплотнители из витона или силикона, которые выдерживают нагрев до +200℃ без деформации. Корпус ролика со стороны торцов делают герметичным, чтобы исключить проникновение паров масла или влаги из окружающей среды. Если на рольганг попадает окалина после прокатного стана, устанавливают дополнительные отражающие экраны между секциями.

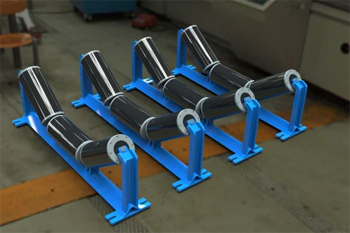

Для транспортировки стальных труб и профильного проката выбирают ролики из цельнотянутой стальной трубы, потому что они обладают максимальной жесткостью и сопротивлением прогибу. Поверхность металла подвергают закалке токами высокой частоты или цементации, чтобы она не изнашивалась при контакте с грубыми кромками заготовок. Если металл имеет финишную отделку или полированную поверхность, сталь покрывают слоем полиуретана или износостойкой резины толщиной от 5 до 10 мм.

Мягкая обкладка исключает появление царапин и вмятин на деталях, когда их перемещают между участками покраски или упаковки. Применение полимеров также значительно снижает уровень шума в цехе, который возникает при соударении металла о металл во время погрузки.

Толщину стенки стального ролика рассчитывают исходя из веса самой тяжелой трубы, чтобы исключить пластическую деформацию корпуса при ударных нагрузках. Для работы в агрессивных средах или при постоянном контакте со смазочно-охлаждающими жидкостями используют нержавеющую сталь марки AISI 304. Если нужно обеспечить надежное сцепление с влажным или замасленным грузом в приводных системах, поверхность роликов часто делают рифленой.

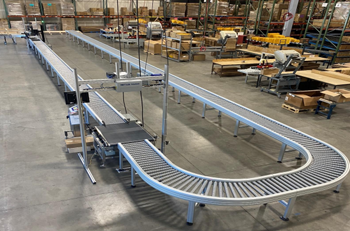

Конические ролики устанавливают на поворотных секциях рольгангов, потому что их форма позволяет грузу совершать разворот без проскальзывания и заклинивания. Линейная скорость на внешнем радиусе поворота должна быть выше, чем на внутреннем, что и обеспечивает переменный диаметр конуса. Такая геометрия заставляет заготовку плавно входить в поворот на 90° или 180°, сохраняя ее ориентацию относительно центральной оси транспортера.

Если в угле разворота поставить обычные цилиндрические ролики, деталь начнет тереться о боковые ограничители, и это приведет к порче поверхности и перегрузке привода. Конические элементы делают из стали или армированного пластика - в зависимости от массы перемещаемых материалов и требуемой точности позиционирования.

Угол конусности рассчитывают строго под радиус закругления рамы, чтобы создать идеальные условия для качения без бокового увода. Привод на такие ролики передают через гибкие муфты или конические шестерни, которые выдерживают работу под углом к основному валу. Между роликами оставляют минимальные зазоры, чтобы даже короткие заготовки не проваливались и не застревали во время маневра.

Расстояние между осями соседних роликов определяют исходя из минимальной длины перемещаемого изделия, чтобы груз постоянно опирался как минимум на три точки. Если шаг будет слишком большим, деталь может провиснуть или застрять в проеме, что приведет к аварийной остановке всей линии.

Для заготовок длиной 300 мм оптимальный интервал составляет 100 мм, при этом учитывают также массу объекта и жесткость его материала. Когда перемещают тяжелые стальные листы, ролики ставят плотнее, чтобы снизить удельную нагрузку на каждый подшипник и избежать деформации настила. Правильный расчет шага исключает возникновение вибраций и рывков при движении.

В зонах загрузки, где возможны сильные удары, шаг сокращают вдвое и устанавливают дополнительные амортизирующие вкладыши под опоры. Для длинномерного проката и труб расстояние между роликами можно увеличить до 500-800 мм, потому что такие изделия обладают высокой собственной жесткостью. Важно следить, чтобы центр тяжести детали не выходил за пределы двух крайних опор при движении по краям секций. При расчете также учитывают диаметр самих роликов: чем он меньше, тем плотнее их можно расположить в раме.

Цепной привод в рольгангах выбирают для транспортировки тяжелых грузов массой от 1 до 20 т, потому что стальная цепь не растягивается и не проскальзывает под нагрузкой. Передачу крутящего момента осуществляют через систему звездочек, которые жестко закрепляют на валу каждого ролика. Это позволяет синхронно вращать все элементы секции с одинаковой скоростью, что гарантирует уверенное движение замасленного или влажного металла.

Цепи обладают высокой стойкостью к перепадам температур и не разрушаются от контакта с горячей стружкой или искрами от сварки. Этот тип привода отличается огромным ресурсом и требует только периодической смазки и контроля натяжения для безотказной работы в три смены.

Ременные передачи значительно тише цепных, но их применение ограничено легкими грузами и чистыми помещениями складов. В тяжелой металлообработке ремни быстро изнашиваются от абразивной пыли и могут буксовать при попадании масла на поверхность шкивов. Цепная система позволяет передавать гораздо больший крутящий момент от мотор-редуктора, обеспечивая надежный запуск линии под полной загрузкой.

Откидные или подъемные секции встраивают в длинные транспортные магистрали, чтобы обеспечить свободный проход персонала или проезд погрузчиков через линию рольганга. Механизм включает мощные петлевые шарниры и систему фиксации, которая удерживает подвижный модуль в горизонтальном или вертикальном положении.

Подъем секции осуществляют вручную при помощи рычагов с противовесами или через пневматические цилиндры в автоматизированных системах. Такая функция позволяет рационально использовать площадь цеха и не строить обходные мостики над конвейером. В поднятом состоянии привод этой секции автоматически блокируют, чтобы исключить падение груза в образовавшийся проем.

Для обеспечения плавности хода при стыковке модулей используют специальные замковые соединения, которые выравнивают ролики по одной линии. Электрические цепи управления и питания в таких узлах соединяют через гибкие кабели в защитной гофре, и они не перетираются при многократных перемещениях. На торцах подвижной рамы монтируют механические упоры, которые не дают деталям соскальзывать, когда секция находится в вертикальном положении.

Для точной установки рольганга применяют регулируемые опоры-домкраты, которые вкручивают в нижнюю часть стоек рамы. Каждая ножка имеет резьбовой шток большого диаметра и широкую опорную пяту, которая распределяет давление на бетонное основание.

Регулировка высоты в диапазоне от 50 до 150 мм позволяет выставить идеальный горизонт по всей длине магистрали даже при наличии значительных перепадов пола. Это важно для неприводных систем, потому что даже минимальный перекос заставит груз самопроизвольно катиться или останавливаться в ненужных местах. Правильную юстировку выполняют при помощи лазерного уровня, добиваясь соосности всех роликов в секции с точностью до 1 мм.

После завершения настройки положения опоры жестко фиксируют контргайками, чтобы предотвратить их самопроизвольное выкручивание от постоянной вибрации двигателей. Если пол имеет сильные дефекты, под пяты подкладывают стальные пластины или заливают локальные фундаментные подушки из безусадочного состава. Анкерные болты крепят раму к полу, исключая смещение конструкции при ударах тяжелых заготовок о ролики в момент загрузки.

Накопительные рольганги проектируют для временного сбора заготовок перед подачей на следующий этап обработки, что позволяет сгладить разницу в скорости работы оборудования. Система включает в себя фрикционные приводы, которые позволяют роликам проскальзывать под грузом, когда деталь упирается в ограничитель. Это исключает повреждение поверхности металла и перегрев двигателя при полной остановке потока заготовок на линии.

Специальные датчики или механические упоры контролируют заполнение секции и подают сигнал на остановку подающего конвейера. Такая буферная зона необходима для обеспечения бесперебойной работы автоматических прессов и станков лазерной резки.

В современных накопителях применяют ролики со встроенными муфтами, которые отключают передачу крутящего момента при возникновении минимального сопротивления. Подобная технология позволяет накапливать детали «встык» без возникновения давления между ними, что важно для сохранности кромок и отделки. Скорость вращения в зоне накопления часто делают ниже основной, чтобы детали плавно примыкали друг к другу без сильных ударов. Конструкция рамы предусматривает легкий доступ к датчикам для их очистки от пыли и масла, которые могут вызвать ложные срабатывания.

Реверсивное движение в приводных рольгангах обеспечивают при помощи электрического переключения фаз двигателя или через реверсивные мотор-редукторы. Это позволяет перемещать заготовки в обе стороны, что необходимо для возврата деталей на повторную обработку или при работе в тупиковых зонах склада.

Команду на смену направления подает оператор с пульта управления или автоматический контроллер по сигналам от фотодатчиков. Важно, чтобы остановка перед включением реверса происходила плавно, поэтому систему всегда оснащают частотными преобразователями. Прямое переключение на ходу запрещено, потому что это вызывает колоссальные нагрузки на цепи и зубья шестерен, приводя к их поломке.

Для надежной работы в обе стороны натяжные устройства цепей делают двусторонними, чтобы исключить провисание звеньев при смене направления вращения. Подшипники роликов выбирают с фиксацией в обеих осевых плоскостях, предотвращая смещение валов при изменении вектора силы трения. В автоматических линиях реверс используют для точного позиционирования детали под рабочим органом станка путем многократных микроперемещений.

Для удержания труб и длинного профиля на линии рольганга устанавливают боковые направляющие борта или вертикальные ролики. Стационарные борта из стальной полосы или уголка подходят для транспортировки партий металла одного типоразмера в течение длительного времени. Если на производстве часто меняют ассортимент, применяют регулируемые ограничители, ширину которых настраивают при помощи винтовых пар или зажимов.

Чтобы снизить трение и исключить появление царапин на стенках профиля, к бортам крепят накладки из высокомолекулярного полиэтилена или капролона. Это обеспечивает легкое скольжение металла без повреждения его защитного покрытия или финишной отделки.

В высокоскоростных линиях вместо неподвижных бортов используют вертикальные ролики на подшипниках, которые вращаются вместе с грузом. Подобное решение полностью исключает боковое трение и снижает нагрузку на основной привод рольганга, экономя электроэнергию. Высоту ограничителей выбирают так, чтобы они надежно удерживали деталь от падения, но не мешали работе захватов крана при погрузке. В зонах поворотов или разветвлений трассы ставят усиленные направляющие, которые принимают на себя центробежные силы при движении тяжелых заготовок.

Сборку длинного рольганга из отдельных модулей выполняют при помощи болтовых соединений через специальные фланцы или переходные пластины на торцах рамы. Это позволяет быстро монтировать транспортные линии любой протяженности и легко менять их конфигурацию при перепланировке цеха. Болты класса прочности не ниже 8.8 обеспечивают надежную фиксацию секций и предотвращают их смещение под действием вибраций и веса груза.

Важно соблюдать идеальную соосность роликов на стыках, чтобы детали перемещались между модулями без ударов и зацепов. Для этого в конструкции предусматривают регулировочные пазы и контрольные штифты, которые задают точное положение соседних рам.

В приводных системах вращение между секциями передают через соединительные муфты или дополнительные цепные контуры. Гибкие муфты компенсируют небольшие несоосности валов и гасят рывки при запуске двигателей, продлевая жизнь редукторов. Электрические кабели соединяют при помощи быстроразъемных штекеров с защитой IP67, что сокращает время на монтаж и исключает ошибки в схеме подключения.
